TX7516 是一款高度集成、高性能的超聲成像系統變送器解決方案。該器件共有16個脈沖發生器電路，16個發送/接收開關（稱為T/R或TR開關），并支持片上波束形成器（TxBF）。該器件還集成了片內浮動電源，可減少所需的高壓電源數量。

TX7516 有一個脈沖發生器電路，可產生五級高壓脈沖（高達 ±100 V），用于激發超聲換能器的多個通道。該設備總共支持 16 個輸出。最大輸出電流為 2 A。

該設備可用作許多應用的發射器解決方案，如超聲成像、無損檢測、聲納、激光雷達、海洋導航系統、腦成像系統等。
*附件：tx7516.pdf

特性

• 發射器支持：
  • 16 通道 5 電平脈沖發生器和有源發射/接收 （T/R） 開關
• 5級脈沖發生器：
  • 最大輸出電壓：±100 V
  • 最小輸出電壓：±1 V
  • 最大輸出電流：2 A
  • 支持4A輸出電流模式。
  • 真正歸零，將輸出放電到地
  • 5 MHz時的二次諧波為–45 dBc
  • –3 dB帶寬，1 kΩ ||240 pF 負載
    • 20 MHz，用于 ±100V 電源
    • 25 MHz，用于 ±70V 電源
    • 35 MHz，用于 4A 模式下的 ±100V 電源
  • 集成抖動：100 fs，測量范圍為 100 Hz 至 20 kHz
  • CW模式近相位噪聲：5 MHz信號時–154 dBc/Hz（1 kHz偏移）
  • 極低的接收功率：1mW/ch
• 有源發送/接收 （T/R） 開關，具有：
  • 導通電阻為 8 Ω
  • 導通和關斷時間：100 ns
  • 瞬態毛刺：10 mV聚丙烯
• 片上光束形成器具有：
  • 基于通道的 T/R 開關開啟和關閉控制
  • 延遲分辨率：半波束形成器時鐘周期，最小 2 ns
  • 最大延遲：2^14^波束形成器時鐘周期
  • 最束形成器時鐘速度：320 MHz
  • 每通道模式控制，具有 2K 不同電平。
  • 全局和局部重復模式，為剪切波成像提供長時間的模式
  • 支持 120 個延遲配置文件
• 高速（最大 400 MHz）、2 通道 LVDS 串行編程接口。
  • 編程時間短：延遲配置文件更新時間< 500 ns
  • 32 位校驗和功能，用于檢測錯誤的 SPI 寫入
• 支持 CMOS 串行編程接口（最大 50 MHz）
• 內部溫度傳感器和自動熱關斷
• 無特定的電源排序要求
• 用于檢測故障情況的錯誤標志寄存器
• 用于浮動電源和偏置電壓的集成無源器件
• 小型封裝：FC-BGA-144（10 mm × 10 mm），間距為 0.8 mm

參數

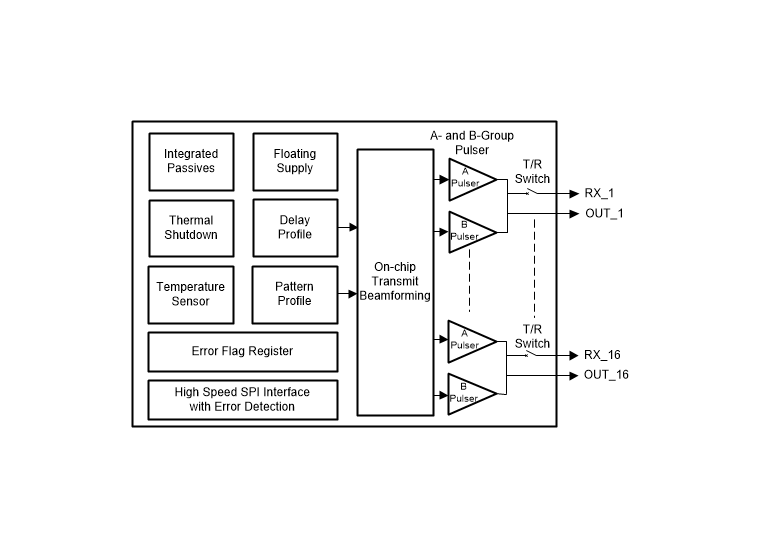

方框圖

一、產品核心定位

TX7516 是德州儀器（TI）推出的 高集成度五電平 16 通道超聲發射芯片 ，專為超聲成像系統設計，可驅動壓電換能器并實現發射波束成形（TxBF），適配超聲成像、探頭內超聲成像、無損檢測、聲吶（SONAR）、激光雷達（LIDAR）等場景。其核心優勢在于 高電壓大電流輸出能力 （±100 V 電壓、2 A 電流，支持 4 A 模式）、 集成化波束成形功能 （延遲分辨率 2 ns、最大延遲 16384 個時鐘周期）與 低功耗接收設計 （每通道僅 1 mW），采用 10mm×10mm 144 引腳 FC-BGA 封裝，滿足小型化超聲設備（如便攜式超聲、探頭內成像）的集成需求，工作溫度范圍 0°C 至 70°C。

二、關鍵特性

1. 16 通道五電平脈沖發生器（Pulser）

• 高電壓大電流輸出 ：
  • 輸出電壓范圍 ±1 V 至 ±100 V，支持五電平脈沖（可靈活調整激勵強度），適配不同靈敏度的超聲換能器；最大輸出電流 2 A，支持 4 A 增強模式，滿足高功率換能器驅動需求。
  • 真歸零設計（True Return to Zero）：脈沖結束后自動放電至接地電位，避免殘留電荷影響換能器接收回聲信號，提升成像信噪比。
• 寬頻帶與低失真 ：
  • 帶寬性能：1 kΩ || 240 pF 負載下，±100 V 供電時 - 3 dB 帶寬 20 MHz，±70 V 供電時 25 MHz，4 A 模式（±100 V）時達 35 MHz，支持高頻超聲成像（如淺表組織高分辨率成像）。
  • 低諧波失真：5 MHz 輸出時二次諧波 - 45 dBc，減少信號失真對成像質量的影響；集成抖動僅 100 fs（100 Hz-20 kHz 測量），連續波（CW）模式下 1 kHz 偏移處相位噪聲 - 154 dBc/Hz，信號穩定性優異。

2. 集成發射 / 接收（T/R）開關

• 低阻高速切換 ：
  • 導通電阻僅 8 Ω，減少接收回聲信號的衰減；開關導通 / 關斷時間均為 100 ns，快速切換發射與接收模式，避免發射高壓脈沖損壞低壓接收電路。
  • 低瞬態干擾：切換時瞬態毛刺僅 10 mVpp，減少噪聲對接收信號的干擾，確保回聲信號完整性。
• 模式控制 ：由片內波束成形引擎自動控制開關狀態 —— 發射時關斷（保護接收器），接收時導通（將換能器連接至接收器），無需外部額外控制邏輯，簡化系統設計。

3. 片內發射波束成形（TxBF）

• 靈活延遲控制 ：
  • 延遲分辨率：最小 2 ns（波束成形時鐘周期的 1/2），最大延遲為214（16384）個波束成形時鐘周期，時鐘最高頻率 320 MHz，可精準調整各通道脈沖發射時序，實現不同方向的超聲波束聚焦（如扇形掃描、線性掃描）。
  • 多延遲剖面：支持 120 組延遲剖面存儲，可快速切換不同成像模式（如不同深度、不同角度的掃描），延遲剖面更新時間＜500 ns，滿足實時成像需求。
• 脈沖模式生成 ：
  • 每通道獨立 960 字 RAM：存儲脈沖模式剖面，支持 2000 種不同電平模式，可生成自定義脈沖序列（如調幅、調頻脈沖）。
  • 全局 / 局部重復功能：支持模式重復輸出，可生成超長脈沖序列，適配剪切波成像（Shear Wave Imaging）等需要長時激勵的特殊超聲模式。

4. 高速編程接口與可靠性設計

• 高速串行接口 ：
  • 支持 400 MHz 最大速率的 2 通道 LVDS 串行編程接口，及 50 MHz 最大速率的 CMOS 串行接口，快速寫入延遲剖面與模式數據；32 位校驗和（Checksum）功能，檢測 SPI 寫入錯誤，避免配置錯誤導致器件故障。
• 安全與保護機制 ：
  • 內置溫度傳感器與自動熱關斷：溫度過高時自動關閉輸出，保護器件免受損壞；錯誤標志寄存器（Error Flag Register）可檢測故障狀態（如過壓、過流），并自動進入關斷模式，提升系統可靠性。
  • 集成浮地電源與偏置無源元件：無需外部額外配置高電壓浮地電源的 decoupling 電容，減少外部元件數量，簡化 PCB 布局，降低系統成本。

三、典型應用場景

1. 超聲成像系統 ：驅動 16 通道超聲換能器陣列，通過片內波束成形實現多方向掃描，五電平脈沖適配不同深度成像（如腹部超聲、心血管超聲），低功耗接收設計延長便攜式設備續航。
2. 探頭內超聲成像 ：10mm×10mm 小封裝適配探頭內集成需求，集成化設計減少探頭內元件數量，降低探頭體積與重量，提升操作靈活性（如內鏡超聲、介入超聲）。
3. 無損檢測（NDT） ：±100 V 高電壓與 2 A 電流驅動高功率換能器，35 MHz 帶寬支持高頻檢測（如金屬材料微小缺陷檢測），波束成形功能實現多角度掃描，覆蓋更大檢測范圍。
4. 聲吶與激光雷達輔助 ：大電流輸出驅動水下聲吶換能器，寬溫工作范圍（0°C-70°C）適配 marine 環境，低相位噪聲確保信號穩定性，提升目標探測精度。

四、器件信息與訂購參數

1. 基礎器件信息

2. 訂購選項詳情

五、核心功能模塊

1. 脈沖發生器與 T/R 開關

• 五電平脈沖生成 ：通過內部高壓驅動電路生成五電平信號，可通過 SPI 配置脈沖幅度、寬度與重復頻率（PRF），適配不同換能器的激勵需求；真歸零設計通過放電回路快速釋放換能器殘留電荷，確保接收階段換能器處于零電位基準。
• T/R 開關控制 ：由波束成形引擎輸出的時序信號控制開關狀態，發射階段（Pulser 工作時）開關關斷，隔離高壓脈沖與低壓接收器（如低噪聲放大器 LNA）；接收階段開關導通，將換能器接收到的微弱回聲信號傳輸至接收器，導通電阻 8 Ω 可最小化信號衰減。

2. 片內發射波束成形（TxBF）

• 延遲控制 ：
  • 基于波束成形時鐘（最高 320 MHz），每通道可獨立設置延遲時間，延遲分辨率 2 ns（時鐘周期的 1/2），最大延遲 16384 個時鐘周期（320 MHz 時鐘下約 51.2 μs），可實現大角度波束偏轉（如超聲扇形掃描的 60°-90° 覆蓋角）。
  • 延遲剖面存儲：支持 120 組預設延遲剖面，通過高速 LVDS 接口快速切換，適配不同成像深度（如近場、中場、遠場）的波束聚焦需求。
• 脈沖模式生成 ：
  • 每通道 960 字 RAM 存儲脈沖模式，支持 2000 種電平組合，可生成方波、正弦波、調幅脈沖等自定義波形；全局重復（所有通道同步重復）與局部重復（單通道獨立重復）功能，可生成超長脈沖序列（如剪切波成像所需的連續激勵脈沖）。

3. 編程接口與保護機制

• 高速編程接口 ：
  • 2 通道 LVDS 接口（最高 400 MHz）：用于高速寫入延遲剖面與模式數據，延遲剖面更新時間＜500 ns，滿足實時成像的快速模式切換需求；CMOS 串行接口（最高 50 MHz）：適配低速配置場景，兼容性更強。
  • 32 位校驗和：寫入數據時自動計算校驗和，對比預設值檢測錯誤，避免配置錯誤導致脈沖輸出異常，提升系統可靠性。
• 安全保護 ：
  • 溫度監測與熱關斷：內置溫度傳感器實時監測結溫，超過閾值時自動關斷 Pulser 輸出，防止器件過熱損壞；錯誤標志寄存器記錄過壓、過流、配置錯誤等故障狀態，可通過 SPI 讀取故障信息，便于系統診斷。
  • 集成浮地電源無源元件：內置浮地電源（AVDDP_HV_A/B、AVDDM_HV_A/B）的 decoupling 電容與偏置電阻，無需外部額外配置，減少 PCB 面積與元件數量，降低系統成本。

六、設計與應用指導

1. 硬件設計建議

• 電源設計 ：
  • 高壓電源（AVDDP_HV_A/B、AVDDM_HV_A/B）：需提供 ±1 V 至 ±100 V 可調電壓，推薦使用高壓 DC-DC 轉換器（如 TI 的 LM5175），確保輸出紋波＜100 mVpp，避免電源噪聲影響脈沖質量；低壓電源（AVDDP_5、AVDDM_5、AVDDP_1P8）：提供 5 V 與 1.8 V，需并聯 0.1 μF 陶瓷電容（靠近引腳），降低數字噪聲耦合。
  • 接地設計：模擬地（AGND）與數字地（DGND）單點連接，高壓地與低壓地分開布線，避免高壓脈沖噪聲串?dāng)_數字電路與接收電路。
• 換能器接口 ：
  • 輸出匹配：每通道 OUT 引腳與換能器間建議串聯 10 Ω 限流電阻（保護 Pulser）與 1 nF 隔直電容（避免直流偏置影響換能器），并根據換能器阻抗并聯匹配電阻（如 1 kΩ），優化帶寬與輸出功率。
  • 高壓防護：OUT 引腳與 T/R 開關輸出（RX 引腳）需預留≥8 mm 爬電距離，避免高壓擊穿，適配超聲設備安全規范。

2. 軟件配置與初始化

• SPI 編程流程 ：
  1. 上電后等待 100 μs（內部電源穩定），通過 LVDS/CMOS 接口寫入 32 位校驗和配置字，初始化校驗和功能。
  2. 寫入延遲剖面：配置每通道的延遲時間（基于波束成形時鐘周期），存儲至 120 組剖面中的目標組。
  3. 寫入脈沖模式：配置每通道的脈沖電平、寬度與重復次數，存儲至對應通道的 960 字 RAM。
  4. 啟動發射：通過 SPI 發送啟動命令，波束成形引擎按預設延遲與模式輸出脈沖，T/R 開關自動同步切換。
• 關鍵寄存器配置 ：
  • 延遲控制寄存器（0x100-0x1FF）：設置每通道延遲值（單位：波束成形時鐘周期）。
  • 模式控制寄存器（0x200-0x2FF）：配置脈沖電平、重復次數、全局 / 局部重復模式。
  • 保護配置寄存器（0x300）：使能溫度監測、熱關斷與錯誤檢測功能。

3. 布局與 EMC 優化

• 布局準則 ：
  • 高壓區域隔離：Pulser 輸出（OUT_1-OUT_16）與 T/R 開關接收端（RX_1-RX_16）分開布線，高壓路徑（OUT 引腳）遠離數字電路（如 SPI/LVDS 接口），避免高壓噪聲串?dāng)_。
  • 關鍵信號布線：波束成形時鐘（BF_CLK）采用 50 Ω 阻抗匹配布線，長度匹配誤差≤5 mm，避免時鐘抖動影響延遲精度；LVDS 接口采用差分布線（阻抗 100 Ω），長度匹配誤差≤3 mm，減少傳輸損耗。
• EMC 抑制 ：
  • 高壓電源路徑串聯磁珠（如 100 Ω@100 MHz），抑制高頻噪聲；數字接口串聯 22 Ω 匹配電阻（靠近引腳），減少信號反射與 EMI 輻射。
  • 熱焊盤處理：FC-BGA 底部熱焊盤需通過 4-6 個過孔連接至接地平面，增強散熱，確保結溫不超過 70°C（工作溫度上限）。
