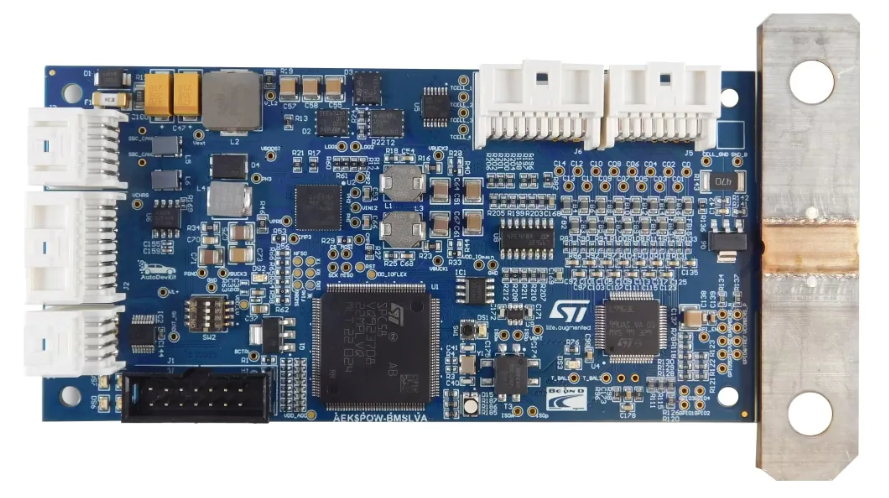

STMicroelectronics AEK-POW-BMSLV電池管理系統評估板利用汽車級元件連接電池組，監控每個電池的充電狀態(SoC)和健康狀況(SOH)。AEK-POW-BMSLV通過無源放電管理電池電量平衡，實施已預裝在板載SPC58EC80E5微控制器上的軟件。

數據手冊；*附件：STMicroelectronics AEK-POW-BMSLV電池管理系統板數據手冊.pdf

STMicro AEK-POW-BMSLV專門設計用于管理電壓范圍低于60V的低電壓應用的電池管理系統，例如摩托車輔助電源和電動自行車。多功能CAN2.0A/B協議支持集成到多個系統中，實現高效的元件通信。

AEK-POW-BMSLV具有兩個CAN端口，可實現靈活的網絡連接，另外四個高側通道輸出優化了配電。BMS適用于各種電池配置，支持4至14節串行連接的電池。

特性

用于外部通信的SPI
可配置窗口看門狗
系統喚醒特性和點火喚醒
故障收集控制單元 (FCCU) 用于收集micro產生的最終問題，根據實施的邏輯執行一些操作，例如系統關斷
從SPSB100到微控制器的故障安全診斷
對每節電池和整個電池節點進行電壓和電流監控
8個GPIO將溫度傳感器連接為NTC，其中4個GPIO連接到微控制器，另4個連接到L9963E
通過100kΩ外部電阻器執行無源平衡
尺寸：145mm x 65mm
屬于汽車開發套件生態系統

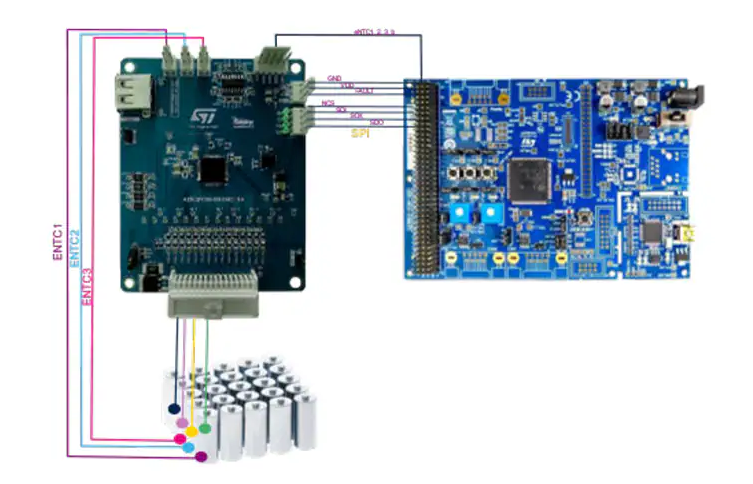

布局

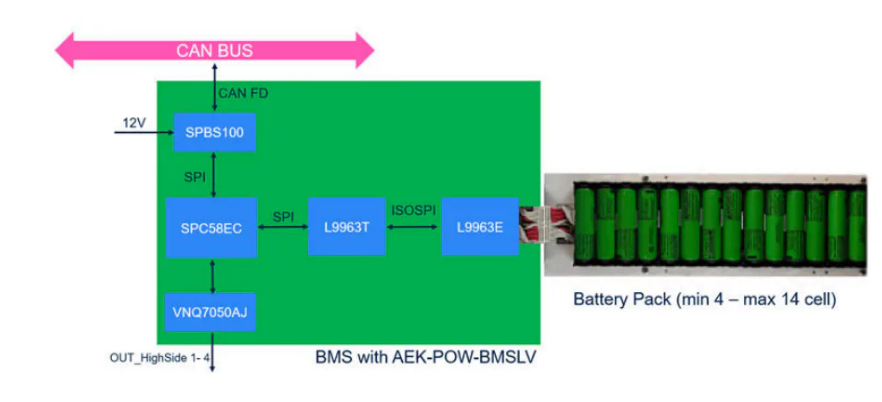

功能框圖

基于ST AEK-POW-BMSLV評估板的電池管理系統技術解析

一、產品架構與核心器件

STMicroelectronics推出的AEK-POW-BMSLV評估板是專為低壓應用設計的電池管理系統(BMS)完整解決方案，其核心架構包含：

?主控單元?
- SPC58EC80E5QMC1X：32位Power Architecture微控制器，負責SOC(荷電狀態)和SOH(健康狀態)計算
- 工作頻率達180MHz，集成CAN FD和FlexRay接口
?電池監測芯片?
- L9963E：AEC-Q100認證的多節電池監測IC
- 支持4-14節串聯電池監測，集成被動均衡功能(通過100kΩ外部電阻實現)
?隔離通信?
- L9963T：SPI轉隔離SPI雙向收發器
- 采用ISOSPI協議實現差分通信，增強噪聲抗擾度

二、關鍵技術特性

2.1 電池狀態監測

系統通過以下方式實現精確監測：

?電壓監測?：每個電芯獨立測量(精度±5mV)
?溫度監測?：8個GPIO連接NTC溫度傳感器
?電流檢測?：集成庫侖計數功能
?算法實現?：采用擴展卡爾曼濾波算法進行SOC估算

2.2 安全保護機制

?電壓保護?：過壓(OV)/欠壓(UV)保護
?溫度保護?：過熱關斷功能
?接觸器控制?：通過VNQ7050AJ四通道高邊驅動器實現快速斷開
?故障收集?：專用FCCU(故障收集控制單元)實現系統級保護

2.3 通信接口

雙CAN接口(2.0A/B協議)
隔離SPI通信通道
通過SPSB100 PMIC集成的CAN FD增強外部通信

三、典型應用場景

3.1 電動兩輪車BMS設計

該評估板特別適合48V以下系統：

支持14串鋰電池組管理
被動均衡電流約50mA(通過100kΩ電阻)
集成接觸器驅動電路

3.2 汽車低壓輔助系統

符合AEC-Q100標準
工作溫度范圍-40℃至125℃
支持31個設備的菊花鏈拓?fù)?/li>

四、硬件設計要點

?電源管理設計?
- SPSB100 PMIC提供：
  - 3.3V/3A(BUCK1)
  - 5V/3A(BUCK2)
  - 1V/6A(BUCK3)輸出
- 集成窗口看門狗和喚醒功能
?PCB布局建議?
- 145x65mm緊湊尺寸
- 關鍵信號走線建議：
  - ISOSPI差分對長度匹配
  - 模擬地(AGND)與數字地分離
?散熱設計?
- 主要發熱元件：
  - VNQ7050AJ(導通電阻35mΩ)
  - SPC58 MCU(需考慮計算負載)

五、軟件開發支持

?AutoDevKit生態系統?
- 提供預裝算法演示：
  - 14節電池SOC估算
  - 串口輸出(115200bps)監測數據
?關鍵寄存器配置?
- L9963E工作模式設置：
  - 周期性測量間隔配置
  - 被動均衡使能控制
?診斷功能?
- 通過CAN接口輸出：
  - 單體內阻變化趨勢
  - SOH衰減預警

六、設計驗證建議

?基礎測試項目?
- 電芯電壓測量精度驗證
- 均衡功能有效性測試
- CAN通信壓力測試
?可靠性測試?
- ISO 7637-2汽車電子脈沖測試
- 高溫老化試驗(SOH算法驗證)
