ADC32RF5x 是一款單核 14 位、2.6 GSPS 至 3 GSPS、雙通道模數轉換器 （ADC），支持輸入頻率高達 3 GHz 的射頻采樣。該設計最大限度地提高了信噪比 （SNR），并提供 -155 dBFS/Hz 的噪聲頻譜密度。使用額外的內部 ADC 和片上信號平均，噪聲密度提高到 -161 dBFS/Hz。

每個ADC通道都可以使用支持相位相干跳頻的48位NCO連接到四頻數字下變頻器（DDC）。使用GPIO引腳進行NCO頻率控制，可以在不到1 μs的時間內實現跳頻。
*附件：adc32rf54.pdf

該ADC32RF54和ADC32RF55支持具有子類 1 確定性延遲的 JESD204B 串行數據接口，數據速率高達 13 Gbps。

高能效ADC架構在3 Gsps時功耗為2.1 W/ch，并以較低的采樣率提供功率擴展。

特性

• 14位、雙通道2.6至3GSPS ADC
• 噪聲頻譜密度：
  • NSD = -155.6 dBFS/Hz（無平均值）
  • NSD = -158.1 dBFS/Hz（2x 平均）
  • NSD = -160.4 dBFS/Hz（4 個平均值）
• 單核（非交錯）ADC架構
• 孔徑抖動：50 fs
• 低近距離殘余相位噪聲：
  • 10 kHz 偏移時為 -127 dBc/Hz
• 頻譜性能（f IN = 1 GHz，-4 dBFS）：
  • 2 倍內部平均
  • 信噪比：62.3 dBFS
  • SFDR HD2,3：63 dBc
  • SFDR 最差雜散：85 dBFS
• 頻譜性能（f IN = 1.8 GHz，-4 dBFS）：
  • 2 倍內部平均
  • 信噪比：63 dBFS
  • SFDR HD2,3：68 dBc
  • SFDR 最差雜散：86 dBFS
• 輸入滿量程：1.1 至 1.35 Vpp（2 至 3.5 dBm）
• 代碼錯誤率 （CER）：10 -15
• 全功率輸入帶寬 （-3 dB）：2.75 GHz
• JESD204B串行數據接口
  • 最大通道速率：13 Gbps
  • 支持子類 1 確定性延遲
• 數字下變頻器
  • 每個ADC通道最多4個DDC
  • 復輸出：4 倍至 128 倍抽取
  • 48 位 NCO 相位相干跳頻
  • 快速跳頻：< 1 us
• 功耗：2.6 W/通道（2x AVG）
• 電源：1.8 V、1.2 V

參數

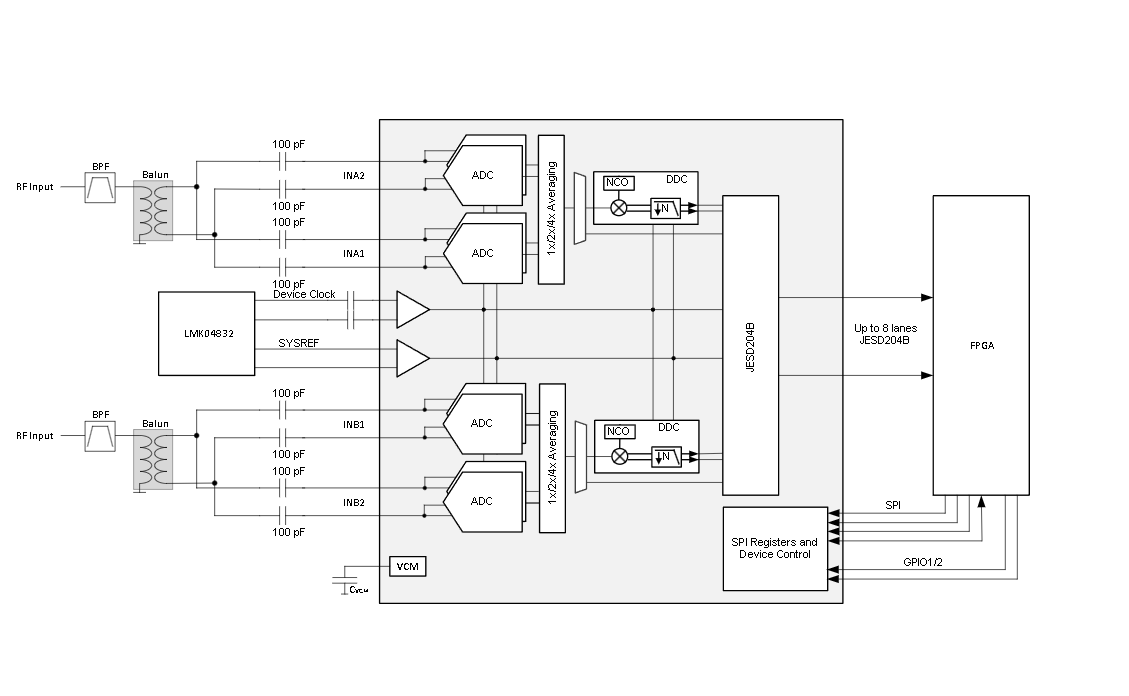

方框圖

ADC32RF54/ADC32RF55 是德州儀器（Texas Instruments）推出的 雙通道 14 位高速 RF 采樣 ADC ，采用單核非交錯架構，采樣速率分別達 2.6 GSPS（ADC32RF54）與 3.0 GSPS（ADC32RF55），專為雷達、頻譜分析儀、軟件定義無線電（SDR）、電子戰及高速數字化儀等高頻高精度場景設計。其核心優勢在于低噪聲譜密度、靈活的數字下變頻器（DDC）配置及高帶寬輸入，可直接對 RF 信號采樣，簡化系統前端設計。以下從核心特性、性能參數、功能模塊、應用設計及訂購信息等方面展開總結。

一、核心特性與產品定位

1. 基礎參數與架構

• ADC 核心配置 ：雙通道同步采樣，14 位分辨率，單核非交錯架構（避免交錯失真）；每通道支持 1×/2×/4× 內部數字平均，通過多 ADC 核心并行采樣提升噪聲性能，噪聲譜密度（NSD）最低可達 - 160.4 dBFS/Hz（4× 平均）。
• RF 采樣能力 ：全功率輸入帶寬（-3 dB）達 2.75 GHz（1×/2× 平均）、2.1 GHz（4× 平均），支持直接對 L 波段及以下 RF 信號采樣；輸入差分阻抗可配置為 50 Ω/100 Ω，適配常見 RF 前端電路。
• 低抖動與相位噪聲 ：孔徑抖動僅 50 fs，近載頻殘余相位噪聲低至 - 127 dBc/Hz（10 kHz 偏移），保障高頻信號采樣精度；采樣時鐘路徑獨立供電（CLKVDD），降低電源噪聲對相位的影響。
• 數字信號處理 ：每通道集成 4 個數字下變頻器（DDC），支持 4×-128× 復數抽取，48 位數控振蕩器（NCO）實現相位相干跳頻（跳頻時間 < 1 μs）；支持實抽取與復抽取模式，適配不同帶寬信號處理需求。
• 接口與兼容性 ：JESD204B 串行接口（子類 1 確定性延遲），最高 lane 速率 13 Gbps，支持 8 路 SerDes 輸出；兼容 SPI 配置與 GPIO 快速控制，支持測試模式與內部采樣緩存，便于系統調試。
• 環境適應性 ：工作溫度范圍 - 40°C 至 85°C，結溫最高 125°C；ESD 防護達人體放電模型（HBM）±1000 V、帶電器件模型（CDM）±500 V；采用 64 引腳 VQFN（RTD 封裝），尺寸 9 mm×9 mm，底部熱焊盤優化散熱。

2. 型號差異

二、關鍵性能指標

1. 核心電氣性能（典型值，TA=25°C，DVDD=1.2 V，AVDD18=1.8 V）

2. 電源與熱性能

三、核心功能模塊

1. 模擬前端與采樣機制

（1）輸入電路與平均模式

• 輸入架構 ：每通道支持 2 路外部輸入（INx1P/M、INx2P/M），1× 平均僅用 INx1，2× 平均復用 INx1（內部 2 個 ADC 核心），4× 平均同時用 INx1 與 INx2（各 2 個 ADC 核心）；輸入內置 100 Ω/50 Ω 差分端接，可通過 SPI 配置（寄存器 0x7B/8B）。
• 數字平均 ：通過多 ADC 核心采樣結果平均，降低非相關噪聲（如熱噪聲），理想情況下每 2× 平均噪聲改善 3 dB；平均模式下輸出分辨率自動擴展至 16 位，避免量化噪聲惡化，4× 平均時有效位數（ENOB）可達 10.0 Bits（f_IN=100 MHz）。

（2）采樣時鐘與同步

• 時鐘輸入 ：差分時鐘輸入（CLKP/M），支持 500 MHz-3.0 GHz 頻率范圍，推薦時鐘幅度 1-2.4 Vpp；獨立 CLKVDD 供電，需外接低噪聲 LDO（如 TPS7A8400），降低電源噪聲對時鐘相位的影響。
• SYSREF 同步 ：支持外部 SYSREF 信號同步（AC/DC 耦合可選），用于多器件同步采樣與 NCO 相位校準；SYSREF 捕獲窗口監測功能（±50 ps），避免時鐘與 SYSREF 錯位導致的同步誤差。

2. 數字下變頻器（DDC）與 NCO

（1）DDC 配置

• 抽取與濾波 ：每通道 4 個 DDC，支持 4×-128× 復數抽?。◤?fù)抽?。┗?4×-128× 實抽?。▽嵆槿。?；復抽取模式下采用 80% 通帶帶寬濾波器，實抽取模式下采用 40% 通帶帶寬濾波器，阻帶抑制≥85 dB。
• 多頻段支持 ：支持單頻段（1 個 DDC）、雙頻段（2 個 DDC）、四頻段（4 個 DDC）模式，四頻段時每頻段最高抽取 128×，適配多信號并行處理場景（如多目標雷達）。

（2）NCO 功能

• 相位相干跳頻 ：48 位 NCO 支持頻率范圍 ±FS/2，頻率分辨率 FS/2??，跳頻時間 < 1 μs（通過 GPIO 控制）；支持相位連續與相位相干模式，相位相干模式下多頻率跳變無相位突變，適配雷達波束成形等場景。
• 頻率配置 ：每 DDC 可預存 4 個頻率，通過 SPI 或 GPIO 快速切換；NCO 頻率計算公式為，例如 FS=3 GSPS 時，920 MHz 對應 NCO 寄存器值為 0x4E81B4E81B4E。

3. JESD204B 接口與數據傳輸

（1）接口配置

• 基本參數 ：支持 8 路 SerDes 輸出，每 lane 最高速率 13 Gbps；支持 LMFS（L-M-F-S）配置，例如 LMFS=8-2-8-20（8 lane，2 轉換器，8 字節 / 幀，20 幀 / 多幀），適配不同數據率與分辨率需求。
• 確定性延遲 ：子類 1 模式下延遲可配置，例如抽取 4× 時延遲約 44 個采樣時鐘周期，保障多器件同步數據傳輸。

（2）數據幀結構

• 旁路模式 ：14 位數據直接輸出，2.6-3.0 GSPS 時采用 12 位輸出（截斷 2 個 LSB），LMFS=8-2-8-20；2.6 GSPS 以下支持 14/16 位輸出，LMFS=8-2-2-4。
• 抽取模式 ：輸出 16 位數據（平均模式）或 20 位數據（高抽取模式，避免量化噪聲），20 位模式下數據擴展為 32 位（補 12 個 0），通過 2 個連續 16 位幀傳輸。

4. 校準與故障監測

（1）Foreground 校準

• 校準機制 ：內置額外 ADC 核心用于校準，支持單次校準、連續校準與 GPIO 觸發校準；校準覆蓋偏移、增益與非線性誤差，校準時間約 23 ms×3 GSPS/FS（每 ADC 對），校準后 INL≤±3.5 LSB，DNL≤±0.85 LSB。
• 溫度補償 ：校準結果隨溫度動態調整，保障 - 40°C 至 85°C 范圍內性能穩定，增益漂移≤25 ppm/°C。

（2）過 range 與故障檢測

• 過 range 指示 ：支持 GPIO 輸出（6 個時鐘周期延遲）或 JESD 數據嵌入（替換 LSB），過 range 標志可配置為粘性（需 SPI 清除）或非粘性（自動清除）。
• 內部監測 ：集成 64 點采樣緩存，可捕獲 ADC 原始數據（無平均 / 抽取），用于前端模擬電路調試；支持 PRBS、斜坡等測試模式，驗證 JESD 鏈路完整性。

四、應用設計要點

1. 電源與布局設計

• 供電配置 ：
  • 模擬供電：AVDD18（1.8 V）、AVDD12（1.2 V），需外接 1 μF+0.1 μF 去耦電容（靠近引腳，X7R 材質）；CLKVDD（1.2 V）需獨立低噪聲 LDO 供電，避免與數字電源耦合。
  • 數字供電：DVDD（1.2 V），外接 1 μF+0.1 μF 去耦電容，與模擬電源單點接地，避免數字噪聲串擾。
• 布局原則 ：
  • 模擬信號：輸入（INx1P/M、INx2P/M）與時鐘（CLKP/M）采用差分布線，長度匹配（誤差 < 0.5 mm），遠離數字跡線；輸入路徑串聯 RC 抗混疊濾波器（推薦 50 Ω+4.7 nF，截止頻率 < FS/2）。
  • 接地與隔離：模擬地（AGND）與數字地（DGND）單點連接，熱焊盤（Thermal Pad）連接 AGND；高壓 RF 電路與低壓數字電路間距≥8 mm，滿足爬電距離要求。
  • JESD 鏈路：SerDes 輸出（DOUT0P/M-DOUT7P/M）采用差分布線，阻抗控制 50 Ω，長度匹配（誤差 < 1 mm），避免過孔與直角走線。

2. 模擬輸入設計

• RF 前端匹配 ：
  • 單端轉差分：采用 1:2 balun（如 Marki BAL-0009SMG）將單端 RF 信號轉為差分，balun 需滿足幅度不平衡 < 0.5 dB、相位不平衡 < 2°，輸出端 AC 耦合 100 pF 電容。
  • 阻抗匹配：輸入差分阻抗配置為 50 Ω 或 100 Ω，通過 SPI 寫入寄存器 0x7B/8B（0x00=100 Ω，0x01=50 Ω），確保 RF 信號無反射。
• 噪聲抑制 ：
  • 電源噪聲：AVDD12 與 CLKVDD 采用兩級供電（開關電源 + LDO），LDO 輸出串聯鐵氧體磁珠（如 Wurth 7427744100），降低開關噪聲。
  • 電磁干擾：PCB 采用 “信號 - 地 - 電源” 疊層，模擬區域鋪地平面，減少 EMI 耦合；輸入與時鐘路徑采用屏蔽罩，避免外部干擾。

3. 初始化與校準流程

• 上電序列 ：
  1. 先加 DVDD（1.2 V），再加 AVDD12、CLKVDD（1.2 V），最后加 AVDD18（1.8 V）。
  2. 拉低 RESET 引腳（≥2048 個 CLK 周期），復位寄存器至默認值。
  3. 通過 SPI 配置平均模式、輸入端接、DDC 抽取比、JESD 參數（如 LMFS）。
• 校準啟動 ：
  1. 配置校準模式（單次 / 連續），寄存器 0x46=0x03（連續校準）。
  2. 觸發校準：SPI 寫入 0x45=0x8A→0x0A（單次校準），或拉低 GPIO1（GPIO 觸發）。
  3. 校準完成：讀取寄存器 0x298，4 位 LSB=0x0E 表示校準成功。
