ADC32RF8x（ADC32RF80和ADC32RF83）是一款14位、3GSPS、雙通道電信接收器和反饋器件系列，支持輸入頻率高達4 GHz及以上的射頻采樣。ADC32RF8x 系列專為高信噪比 （SNR） 而設計，可提供 –155 dBFS/Hz 的噪聲頻譜密度，并在較大的輸入頻率范圍內提供動態范圍和通道隔離。帶有片內端接的緩沖模擬輸入可在較寬的頻率范圍內提供均勻的輸入阻抗，并最大限度地減少采樣保持毛刺能量。
*附件：adc32rf83.pdf

每個通道都可以連接到一個雙頻數字下變頻器 （DDC），每個 DDC 最多三個獨立的 16 位數控振蕩器 （NCO），用于相位相干跳頻。此外，ADC還配備了前端峰值和RMS功率檢測器和報警功能，以支持外部自動增益控制（AGC）算法。

ADC32RF8x 支持具有基于子類 1 的確定性延遲的JESD204B串行接口，使用高達 12.5 Gbps 的數據速率，每個 ADC 最多有 4 個通道。該器件采用 72 引腳 VQFN 封裝（10 mm × 10 mm），支持工業溫度范圍（–40°C 至 +85°C）。

特性

• 14位、雙通道、3GSPS ADC
• 本底噪聲：–155 dBFS/Hz
• RF 輸入支持高達 4.0 GHz
• 孔徑抖動：90 fS
• 信道隔離度：95 dB（f 在 = 1.8 吉赫
• 光譜性能 （f 在 = 900 MHz，–2 dBFS）：
  • 信噪比：60.1 dBFS
  • SFDR：66dBc HD2、HD3
  • SFDR：76dBc 最差雜散
• 光譜性能 （f 在 = 1.85 GHz，–2 dBFS）：
  • 信噪比：58.9 dBFS
  • SFDR：67dBc HD2、HD3
  • SFDR：76dBc 最差雜散
• 片內數字下變頻器：
  • 多達 4 個 DDC（雙頻模式）
  • 每個 DDC 最多 3 個獨立 NCO
• 片內輸入箝位，用于過壓保護
• 可編程片內功率檢測器，帶報警引腳，支持 AGC
• 片上抖動
• 片內輸入端接
• 輸入滿量程：1.35 V聚丙烯
• 支持多芯片同步
• JESD204B接口：
  • 基于子類 1 的確定性延遲
  • 每通道 4 通道，速度為 12.5 Gbps
• 功耗：3.2 GSPS 時為 3.0 W/Ch
• 72引腳VQFN封裝（10 mm×10 mm）

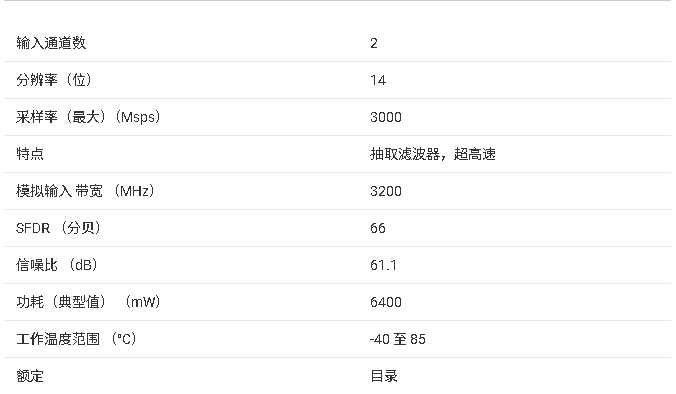

參數

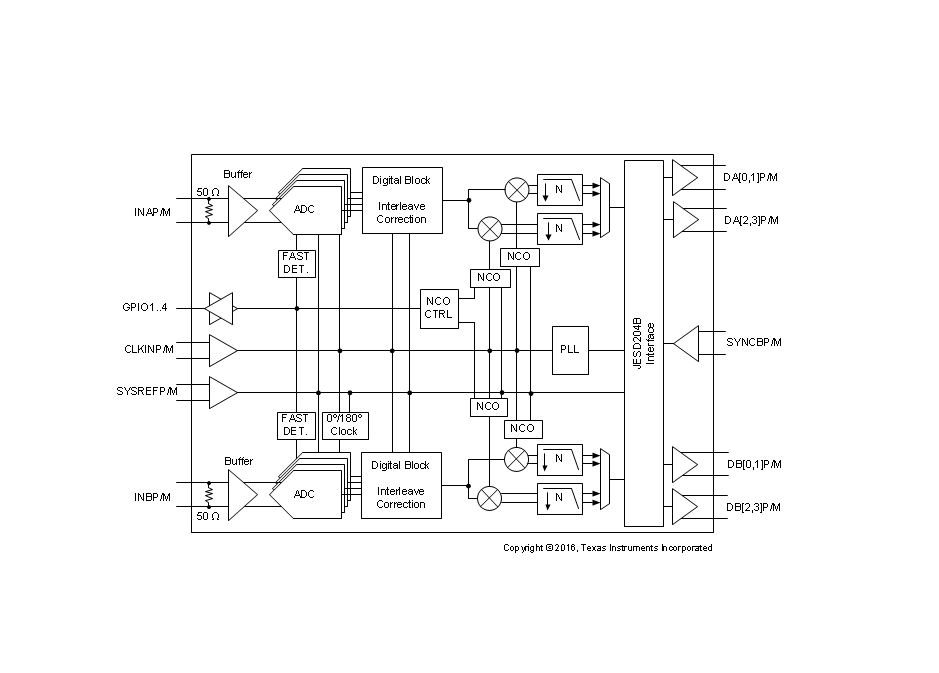

方框圖

ADC32RF8x 系列（含 ADC32RF80/83）是德州儀器推出的雙通道高速高精度模數轉換器（ADC），分辨率 14 位，最高采樣率 3 GSPS，支持 4 GHz 以下 RF 輸入采樣，集成數字下變頻器（DDC）與 JESD204B 接口，專為電信基礎設施、寬帶接收等高頻高精度場景設計，具備高動態范圍與多芯片同步能力。

一、核心基礎信息

（一）核心定位與關鍵參數

• 采樣與輸入：雙通道設計，采樣率最高 3 GSPS；RF 輸入支持 up 至 4.0 GHz，差分輸入滿量程 1.35 VPP，輸入帶寬 3.2 GHz。
• 精度性能：噪聲底 -155 dBFS/Hz，孔徑抖動 90 fS；1.8 GHz 時通道隔離度 95 dB；900 MHz 輸入下 SNR 典型 60.1 dBFS、無雜散動態范圍（SFDR）76 dBc。
• 工作環境：工業級溫度范圍 -40°C 至 85°C；ESD 防護 HBM ±1000 V、CDM ±500 V；多電源域供電（AVDD19：1.8-2.0 V，AVDD/DVDD：1.1-1.25 V）。

（二）封裝與引腳

• 封裝類型：72 引腳 VQFN 封裝（RMP/RRH 兩種選項），尺寸 10.00 mm×10.00 mm，帶散熱焊盤，需接地優化熱性能。
• 引腳功能：包含雙通道差分模擬輸入（INAP/M、INBP/M）、時鐘輸入（CLKINP/M）、SYSREF 同步引腳、JESD204B 數據輸出（DA [0-3] P/M、DB [0-3] P/M）、SPI 控制引腳及多電源域引腳。

二、核心特性與功能模塊

（一）模擬前端與采樣

• 輸入設計：內置 100 Ω 差分終端，輸入阻抗均勻；集成輸入鉗位電路，提供過壓保護，限制最大輸入 2.4 VPP。
• 采樣優化：采用四通道交錯采樣架構，內置背景交錯校正，降低失配誤差；支持直流耦合與交流耦合兩種模式。

（二）數字下變頻器（DDC）

• 模式差異：ADC32RF80 支持單 / 雙波段 DDC，ADC32RF83 僅支持單波段 DDC；每通道最多 4 個 DDC，每個 DDC 含 3 個獨立 16 位數控振蕩器（NCO）。
• 抽選與濾波：支持 4/6/8/9/10/12/16/18/20/24/32 倍抽選，濾波器阻帶抑制 90 dB，支持復數 / 實數輸出格式切換。

（三）JESD204B 接口與同步

• 接口性能：Subclass 1 兼容，每通道最多 4 路 SerDes 通道，單 lane 速率最高 12.5 Gbps，支持 8b/10b 編碼與擾碼。
• 同步能力：支持 SYSREF 信號實現多芯片確定性延遲同步，可重置 NCO 相位與 LMFC 計數器；同步誤差通過相位容忍窗口校準。

（四）電源與功耗

• 供電要求：需先啟動 DVDD（1.15 V）再啟動 AVDD19（1.9 V），AVDD 啟動順序無限制。
• 功耗表現：雙通道工作典型功耗 6.54 W（3 GSPS，4 倍抽選）；單通道工作可降至約 4 W，全局掉電模式功耗 360 mW。

（五）保護與檢測

• 功率檢測：內置峰值、RMS、過范圍檢測三種功率檢測器，支持自動增益控制（AGC）告警輸出。
• 故障防護：輸入鉗位電路防止過壓損壞；GPIO 可配置為告警輸出，響應過溫、過范圍等故障。

三、應用場景與設計要點

（一）典型應用

• 電信系統：多載波 GSM 基站、電信接收機、DPD 觀測接收機、回程接收機；
• 通用高頻：RF 中繼器、分布式天線系統、寬帶無線接收系統、高速數字化儀。

（二）設計關鍵要點

• 電源去耦：各電源引腳就近并聯 0.1 μF 陶瓷電容 + 10 μF 鉭電容，模擬地與數字地單點連接，減少地環路干擾。
• 布線要求：模擬輸入與數字信號走線隔離，時鐘路徑阻抗匹配 100 Ω；JESD204B 信號線長度匹配，避免 skew 過大。
• 同步配置：多芯片同步時統一 SYSREF 時鐘源，頻率建議低于 5 MHz；SYSREF 需經過至少 3 次斷言以完成時鐘分頻器、NCO 及 LMFC 同步。
• 時鐘優化：選用低抖動時鐘源，外部時鐘建議通過帶通濾波器抑制相位噪聲；時鐘幅度建議 0.5-1.5 VPP 以優化孔徑抖動。

四、封裝與訂購信息

• 系列差異：ADC32RF80 支持單 / 雙波段 DDC，ADC32RF83 僅支持單波段 DDC，其余性能一致。
• 訂購型號：核心型號包括 ADC32RF80IRMPR、ADC32RF83IRRHR 等，提供卷帶包裝（250 片 / 1500 片），引腳鍍層為 NIPDAU，MSL 等級 3（260°C 峰值回流）。
