賦能充電樁一級能效：傾佳電子SiC碳化硅MOSFET滿足GB 46519-2025標準的技術解析報告

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

摘要

隨著中國首個電動汽車供電設備強制性能效標準GB 46519-2025的頒布與即將實施，充電樁行業正面臨一場深刻的技術變革。該標準規定的一級能效指標——充電效率不低于96.5%，為功率變換技術設立了新的標桿。對于大功率直流快充模塊（如30-60kW），傳統硅基功率器件（IGBTs, Si-MOSFETs）因其在開關和導通損耗方面的固有局限性，難以經濟高效地滿足此要求。傾佳電子旨在論證，以碳化硅（SiC）MOSFET為代表的第三代寬禁帶半導體是實現此目標的關鍵賦能技術。傾佳電子對基本半導體（BASIC Semiconductor）的碳化硅MOSFET（以B3M040120Z為核心分析對象）進行深入的數據驅動分析，傾佳電子將闡明其通過顯著降低充電樁核心功率級中的關鍵損耗，為滿足并超越一級能效標準所做出的直接且重大的貢獻。分析結果表明，得益于優異的導通電阻（$R_{DS(on)}$）特性、極低的開關能量（$E_{on}$/$E_{off}$）以及卓越的熱管理性能，基本半導體的SiC MOSFET能夠有效提升系統級效率，是設計新一代高效、高功率密度充電樁的理想選擇。

1. GB 46519-2025標準對高效功率變換的技術要求

1.1. 解構≥96.5%效率目標：功率拓?fù)渲械膿p耗預算

GB 46519-2025標準所定義的96.5%效率是一個“從電網到車輛”（wall-to-vehicle）的綜合指標，涵蓋了充電樁內部多個功率轉換級。傾佳電子的分析重點聚焦于充電模塊內部的核心功率拓?fù)?，主要包括前端?a target="_blank">AC/DC功率因數校正（PFC）級和后端的隔離式DC/DC級 。常見的拓?fù)浣Y(jié)構包括三相維也納（Vienna）整流器用于PFC，以及LLC諧振或移相全橋（PSFB）變換器用于DC/DC轉換 。

在一個典型的損耗預算模型中，要實現96.5%的整機效率，必須為磁性元件、輔助電源、控制電路及散熱系統等預留損耗空間。這意味著PFC和DC/DC這兩個主要功率級的綜合效率必須達到極高水平，通常每個單級的效率都需要超過98%。這一嚴苛要求使得功率半導體器件性能的任何微小提升都變得至關重要，直接影響最終產品能否達標。

1.2. 識別主要功率損耗機制：導通損耗與開關損耗

功率半導體的總損耗主要由導通損耗和開關損耗構成，理解并優化這兩部分是提升效率的核心。

導通損耗 ($P_{cond}$): 該損耗在器件處于導通狀態時產生，其計算公式為 $P_{cond} = I_{rms}^2 times R_{DS(on)}$。在高負載電流下，導通損耗是主要的損耗來源。因此，選擇具有低導通電阻（$R_{DS(on)}$）和良好溫度系數（即$R_{DS(on)}$隨溫度升高增幅較?。┑钠骷墙档蛯?dǎo)通損耗的首要目標。

開關損耗 ($P_{sw}$): 該損耗發生在器件開通和關斷的瞬態過程中，其近似計算公式為 $P_{sw} approx (E_{on} + E_{off}) times f_{sw}$，其中$E_{on}$為開通能量，E_off為關斷能量，$f{sw}$為開關頻率。隨著開關頻率的提升，開關損耗占比迅速增加。為了在實現高功率密度的同時不犧牲效率，必須選用具有低開關能量（$E_{on}$, $E_{off}$）和低柵極電荷（$Q_g$）的器件。

體二極管損耗: 在橋式拓?fù)渲?，一個開關管的體二極管在續流期間的反向恢復特性（反向恢復電荷$Q_{rr}$和反向恢復時間$t_{rr}$）會顯著增加對管開通時的損耗（$E_{on}$）。因此，理想的功率器件應具備快速且“軟”恢復特性的體二極管。

1.3. 傳統硅基器件（IGBT）的局限性

在高壓大功率應用中，硅基絕緣柵雙極晶體管（Si-IGBT）曾是主流選擇。然而，面對日益嚴苛的效率標準，其局限性愈發凸顯。IGBT在關斷時存在明顯的“拖尾電流”現象，這是由少數載流子的存儲效應引起的，導致其關斷損耗（$E_{off}$）居高不下。此外，其較高的導通壓降（$V_{ce(sat)}$）和較低的實用開關頻率上限（通常低于50 kHz）使得系統難以兼顧高效率和高功率密度。因此，在緊湊型大功率直流充電樁設計中，僅依靠傳統IGBT技術達到96.5%以上的效率極具挑戰性。

2. 碳化硅（SiC）技術對功率效率的根本性貢獻

2.1. 材料優勢：寬禁帶特性如何重新定義性能極限

碳化硅作為第三代半導體的代表材料，其物理特性遠超傳統硅。相較于硅，SiC擁有約3倍的禁帶寬度、10倍的臨界擊穿場強和3倍的熱導率 。這些根本性的材料優勢為功率器件的性能帶來了革命性的突破。

2.2. 將材料科學轉化為器件性能

SiC的卓越材料特性直接轉化為器件層面的性能飛躍，完美解決了傳統硅器件的瓶頸。

更低的導通電阻 ($R_{DS(on)}$): 極高的臨界擊穿場強允許在相同耐壓等級下，器件的漂移層可以設計得更薄且摻雜濃度更高，從而大幅降低了單位面積導通電阻（$R_{on,sp}$）。

更快的開關速度: SiC作為單極性器件，不存在少數載流子存儲效應，這使其開關過程異常迅速，幾乎沒有拖尾電流。其體二極管的反向恢復電荷（$Q_{rr}$）也趨近于零，極大地降低了開關損耗，為系統在更高頻率下高效運行奠定了基礎。

卓越的熱管理: SiC優異的熱導率使得芯片產生的熱量能夠更高效地傳導至散熱器，這意味著在相同功率下，器件的結溫更低；或者在相同結溫下，器件可以處理更大的功率。這不僅提升了系統的可靠性，也為提高功率密度創造了條件。

3. 深度解析：基本半導體碳化硅MOSFET性能剖析

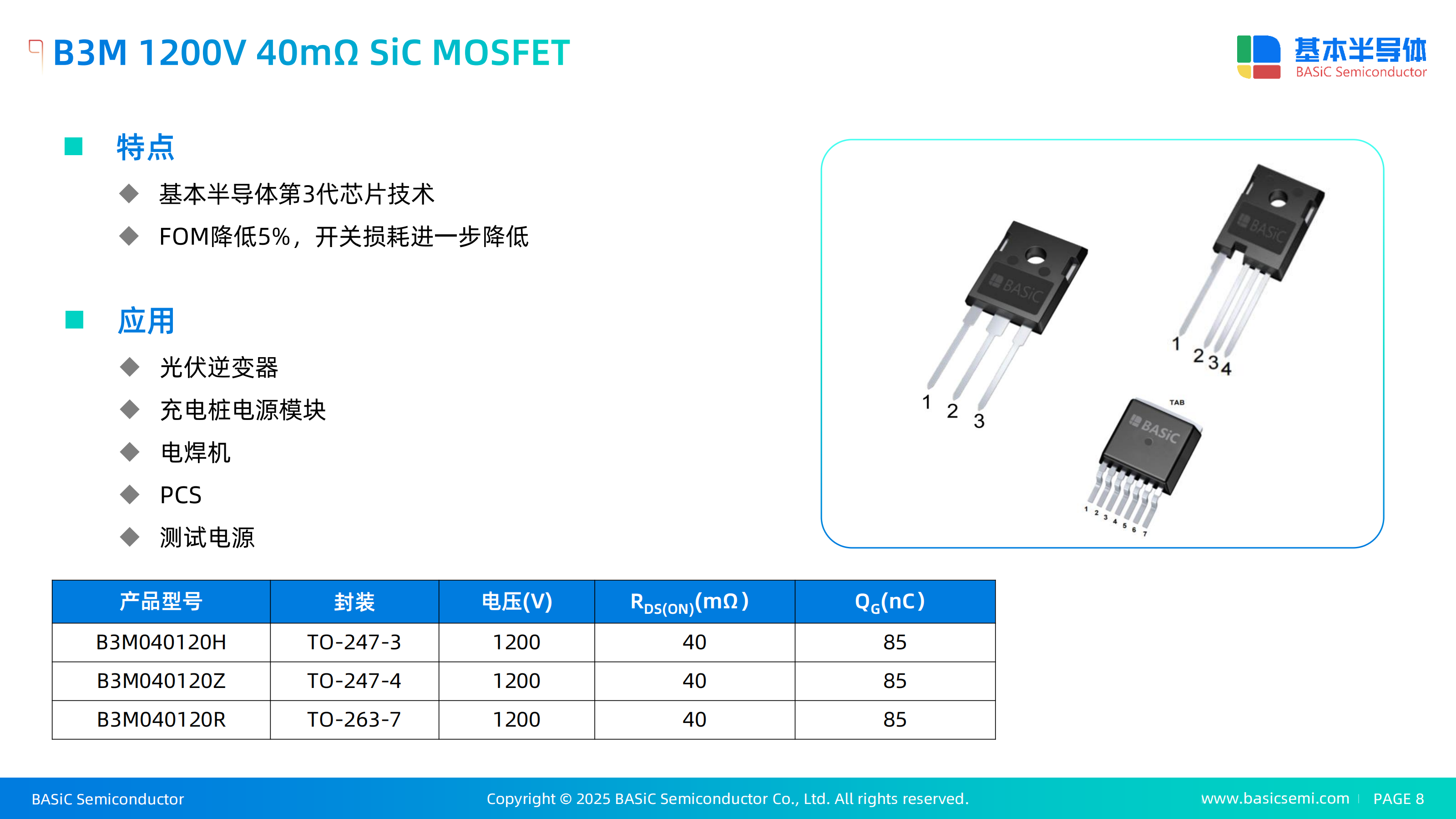

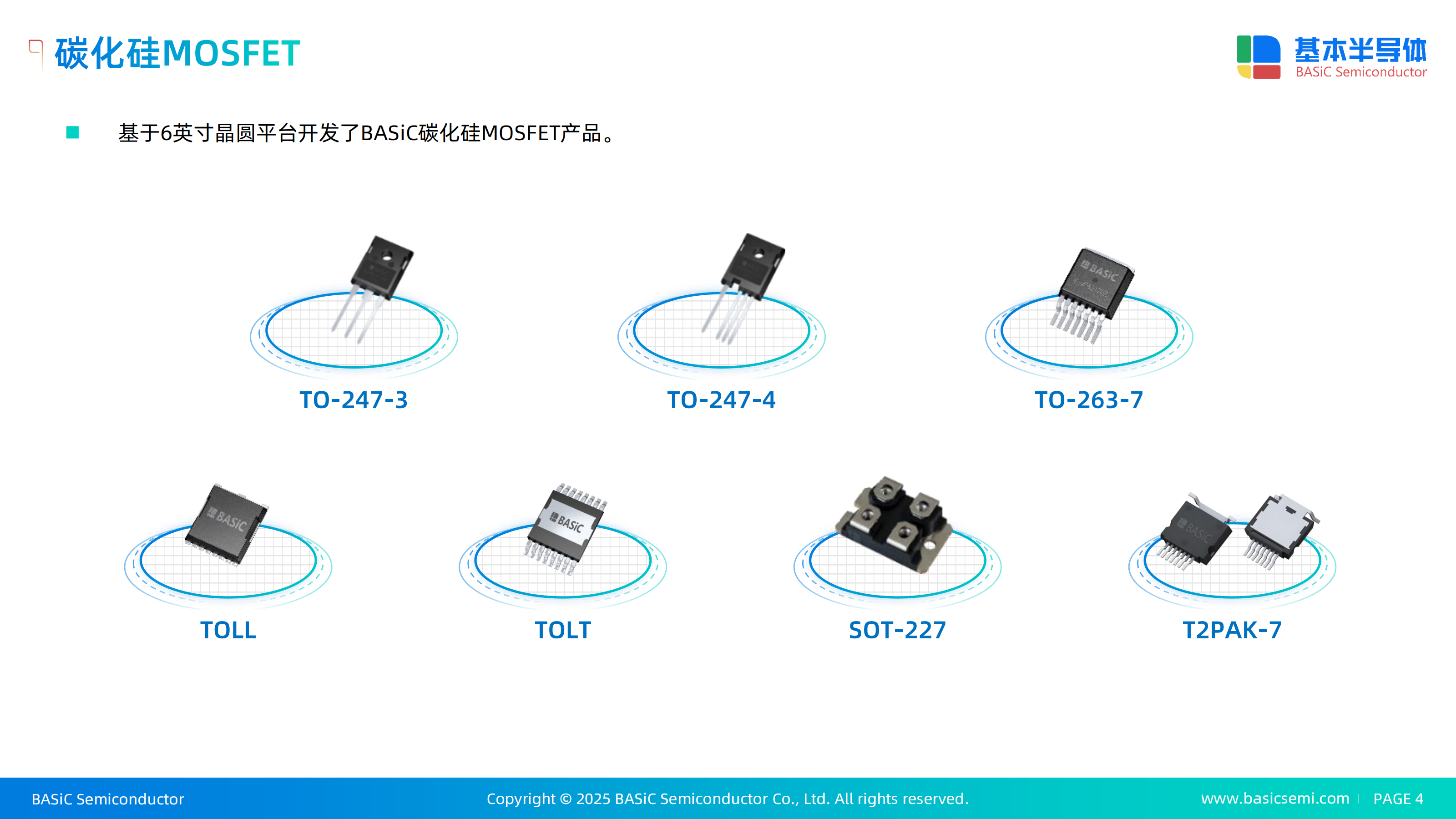

本章節將聚焦于基本半導體的第三代平面柵SiC MOSFET產品，以B3M040120Z（1200V, 40mΩ）為核心分析對象，并將其與前代產品B2M040120Z及行業主流競品Wolfspeed C3M0040120K和Infineon IMZA120R040M1H進行橫向?qū)Ρ?，以量化其性能?yōu)勢。

3.1. 最小化導通損耗：靜態特性分析

導通損耗是決定充電樁在滿載條件下效率的關鍵因素。B3M040120Z的數據手冊顯示，在25°C、柵源電壓（$V_{GS}$）為18V、漏極電流（$I_D$）為40A的條件下，其典型導通電阻$R_{DS(on)}$為40 mΩ 。這一低數值為降低大電流下的導通損耗奠定了堅實基礎。

更為關鍵的是器件在實際工作溫度下的表現。充電樁在持續大功率輸出時，功率器件的結溫會顯著升高。在175°C時，B3M040120Z的典型$R_{DS(on)}$上升至**75 mΩ**，相較于25°C時增加了**87.5%** 。通過對比可以發現，不同工藝路線對高溫性能有顯著影響。例如，同為平面柵工藝的Wolfspeed C3M0040120K，其$R_{DS(on)}$從40 mΩ上升至68 mΩ（+70%），而采用溝槽柵工藝的Infineon IMZA120R040M1H則從39 mΩ劇增至77 mΩ（+97.4%）。這表明，基本半導體的平面柵工藝在高溫下展現出良好的$R_{DS(on)}$穩定性，這意味著在實際高負荷運行中，其導通損耗的惡化程度相對較小，有助于維持整機的高效率和熱穩定性。

表1：關鍵靜態參數對比

3.2. 大幅削減開關損耗：動態性能評估

開關損耗是決定充電樁在高頻工作時效率的關鍵。雙脈沖測試是評估器件動態性能的黃金標準。測試數據顯示，在125°C、40A的工況下，B3M040120Z的開通損耗$E_{on}$為**767 μJ**，關斷損耗$E_{off}$為**151 μJ**，總開關損耗$E_{total}$為918 μJ 。

在與競品的橫向?qū)Ρ戎?，B3M040120Z展現出顯著優勢。其918 μJ的總開關損耗，比Wolfspeed C3M0040120K的996 μJ低了8%，比Infineon IMZA120R040M1H的1000 μJ低了8.2% 。這一優勢使得采用B3M040120Z的系統在相同頻率下發熱更少，效率更高。

進一步分析發現，B3M040120Z的優勢主要來源于其出色的關斷性能。在125°C下，其$E_{off}$（151 μJ）相比Wolfspeed C3M0040120K的231 μJ，降低了34.6%。這一點在現代充電樁常用的LLC等軟開關拓?fù)渲杏葹橹匾?。這類拓?fù)渫ㄟ^實現零電壓開通（ZVS），可以基本消除開通損耗$E_{on}$，使得關斷損耗$E_{off}$成為主要的開關損耗來源。一份客戶在單級變換軟開關拓?fù)渲械臏y試報告也證實，基本半導體的MOSFET因其優異的$E_{off}$表現而勝出 。因此，B3M040120Z極低的$E_{off}$并非簡單的參數優化，而是針對高效軟開關拓?fù)涞臎Q定性設計優勢。

品質因子（FOM, Figure of Merit），定義為$R_{DS(on)} times Q_g$，是衡量器件綜合性能的指標。B3M040120Z的總柵極電荷$Q_g$為85 nC ，計算得出其FOM為3400 mΩ·nC。相比之下，C3M0040120K的$Q_g$為99 nC，F(xiàn)OM為3960 mΩ·nC 2。更低的FOM值意味著在導通與開關性能之間取得了更優的平衡。

表2：動態開關參數對比（體二極管續流, $V_{DC}=800V, I_D=40A$）

3.3. 提升系統可靠性與功率密度：熱性能與體二極管

熱性能: B3M040120Z的典型結-殼熱阻$R_{th(j-c)}$為0.48 K/W 。這一數值與Wolfspeed（0.46 K/W）和Infineon（0.51 K/W）處于同一水平，表明其具備高效的散熱能力，能夠快速將芯片內部的熱量導出，這對于保證器件在高溫下的長期可靠運行和提升整機功率密度至關重要 2。

體二極管性能: 在硬開關橋式拓?fù)洌ㄈ鏟FC級）中，體二極管的反向恢復特性至關重要。雙脈沖測試顯示，B3M040120Z在125°C下的反向恢復電荷$Q_{rr}$為**0.54 μC**，與競品相當 [1]。低$Q_{rr}$可以顯著降低對管開通時的電流尖峰和損耗，從而提升PFC級的整體效率。

4. 量化影響：基本半導體SiC MOSFET在充電樁架構中的應用

4.1. 應用案例：在40kW充電樁電源模塊中的性能表現

理論分析的優勢最終需要通過實際應用來驗證。一份針對40kW充電樁電源模塊的實測報告為我們提供了寶貴數據。該測試將基本半導體上一代的B2M040120Z與C3M0040120K在同一模塊中進行了直接替換對比 。

測試結果顯示，即使是第二代產品B2M040120Z，在多個典型工作點下也表現出色，例如在750V/26.7A輸出時效率達到96.70%，在500V/40A輸出時效率達到96.28% 。這些數據清晰地表明，采用基本半導體的SiC MOSFET，已經具備了滿足GB 46519-2025一級能效標準的能力。

基于此，可以進行一個合理的性能推斷：既然性能稍遜的第二代產品（B2M040120Z）在實際系統中已能與競品第三代產品（C3M0040120K）并駕齊驅，并達到一級能效標準；那么，已通過雙脈沖測試證明開關損耗更低（125°C下$E_{total}$降低15%）的第三代產品B3M040120Z，無疑將為系統帶來更大的效率裕量 。設計工程師可以利用這一裕量，進一步將系統效率推向更高水平（如97%），或者在維持96.5%效率標準的前提下，提升開關頻率以縮小磁性元件尺寸，從而實現更高功率密度的設計。

表3：40kW充電模塊效率實測數據摘要（驅動電壓-3V/+15V）

4.2. 通過高頻工作實現更高功率密度

B3M040120Z極低的開關損耗使其能夠在遠高于IGBT的開關頻率（例如 >100 kHz）下高效工作。頻率的提升可以直接減小系統中電感、變壓器等磁性元件的體積、重量和成本。這最終轉化為更高的整機功率密度和更低的物料清單（BOM）成本，是SiC技術帶來的核心商業價值之一。

4.3. 應對待機功耗要求（≤30W）

GB 46519-2025標準同樣對≤30W的待機功耗提出了強制要求。這主要由輔助電源效率和主功率器件的漏電流決定。B3M040120Z具有極低的零柵壓漏電流（$I_{DSS}$），在25°C、1200V下典型值僅為1 μA，即使在175°C高溫下也僅為10 μA 1。這種極低的漏電水平最大限度地減少了主功率級在待機狀態下的靜態功耗。

此外，針對為控制電路供電的輔助電源，基本半導體也提供了專用高壓SiC MOSFET，如B2M600170R（1700V） 。使用這類器件設計反激式（Flyback）或正激式（Forward）輔助電源，可以實現極高的轉換效率，從而為滿足整機≤30W的待機功耗目標做出貢獻。

5. 結論與設計建議

5.1. 核心發現總結

綜合靜態參數分析、動態性能測試以及實際應用驗證，傾佳電子得出結論：基本半導體以B3M040120Z為代表的第三代SiC MOSFET產品，通過以下綜合優勢，為充電樁制造商滿足GB 46519-2025一級能效標準提供了強有力的技術支撐：

低導通損耗： 具備行業領先的低$R_{DS(on)}$及良好的高溫穩定性。

卓越的開關性能： 擁有更低的總開關損耗（$E_{total}$），特別是其顯著的低關斷損耗（$E_{off}$）優勢，完美契合現代高效諧振拓?fù)涞男枨蟆?/p>

經過驗證的系統級效率： 實測數據表明，即使是前代產品也已在40kW充電模塊中實現了超過96.5%的效率，新一代產品將提供更充足的設計余量。

系統級增益： 賦能充電樁實現更高的功率密度和更低的待機功耗，兼顧了性能、成本與合規性。

5.2. 面向充電樁優化的器件選型建議

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請?zhí)砑觾A佳電子楊茜微芯（壹叁貳 陸陸陸陸 叁叁壹叁）

基于上述分析，為充電樁設計工程師提供以下器件選型策略：

PFC級（通常為硬開關）： 推薦選用兼具低$R_{DS(on)}$和低$Q_{rr}$體二極管的器件。B3M040120Z在這些方面表現均衡，是理想選擇 。

DC/DC級（軟開關LLC）： 強烈推薦B3M040120Z，其極低的$E_{off}$能在此類拓?fù)渲凶畲蠡蕛?yōu)勢 。

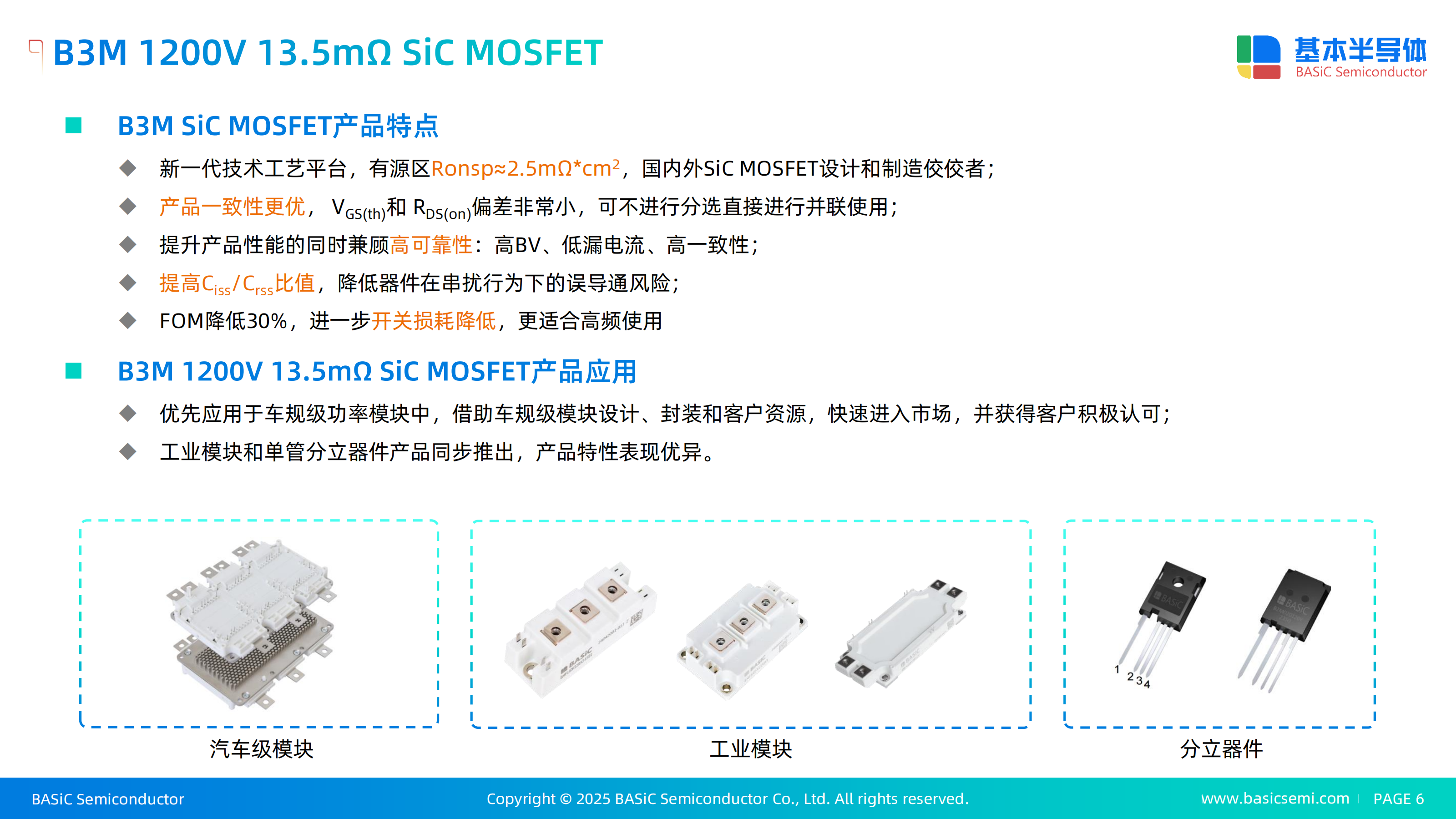

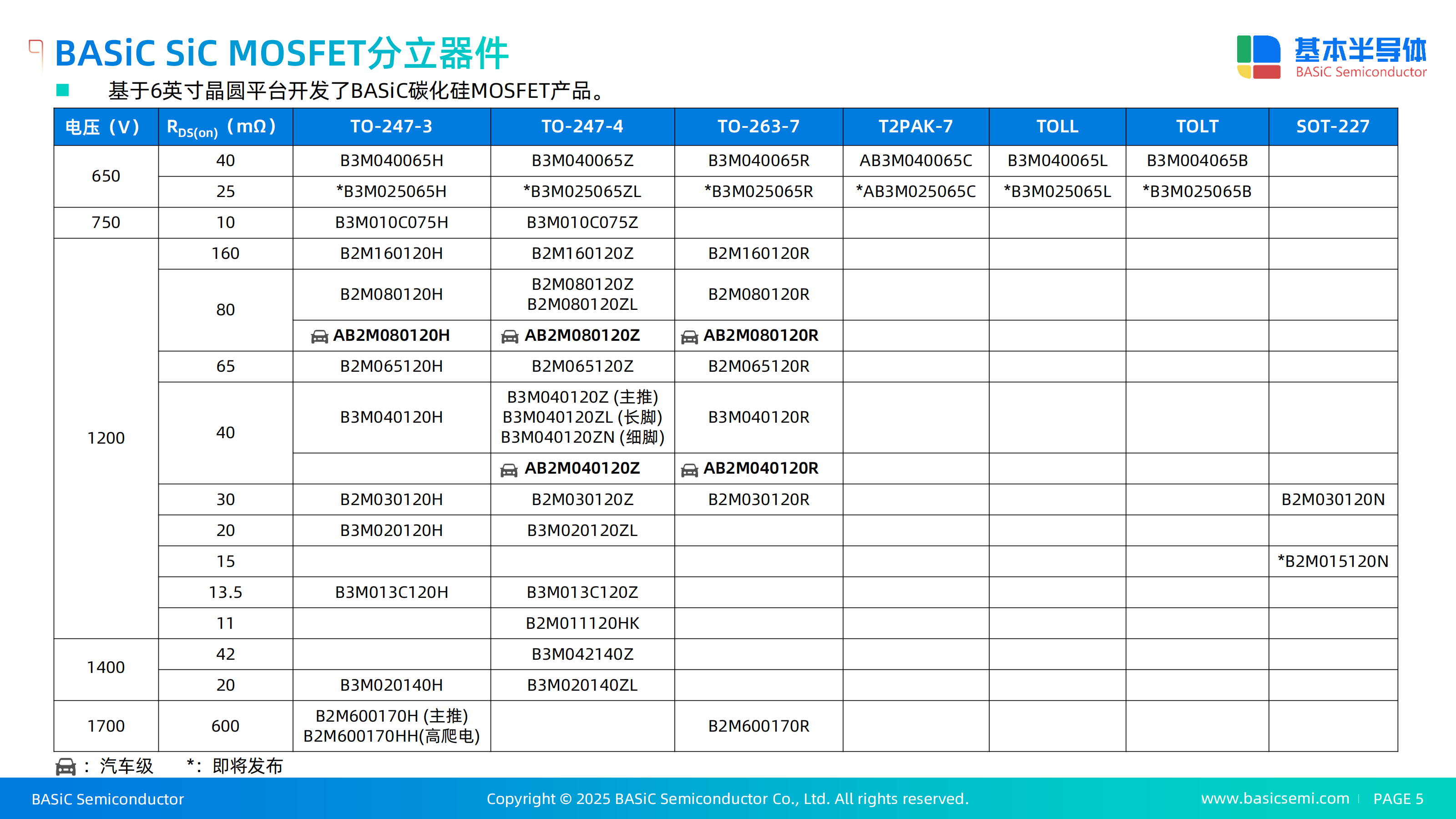

更高功率模塊（>40kW）： 為控制更高電流下的導通損耗，建議選用基本半導體產品組合中$R_{DS(on)}$更低的型號，如B3M020120ZL (20mΩ)或B3M013C120Z (13.5mΩ) 。

輔助電源： 推薦使用高耐壓的B2M600170R (1700V)，以構建高效、可靠的輔助電源方案 。
