在放射治療領域，毫米級的誤差可能意味著健康組織受損或腫瘤漏照。隨著放療技術日益精進，對患者體位驗證與實時監控的需求也達到了前所未有的高度。傳統的光學表面成像系統在精度、抗干擾性及復雜曲面適應性方面面臨挑戰。本文將深入探討基于高精度雙目散斑3D相機的視覺定位系統如何革新放療定位流程，提升治療的安全性與有效性。

一、臨床痛點：精準放療的“最后一厘米”難題

放射治療（放療）的核心目標是將高劑量輻射精準投照至腫瘤區域，同時最大限度保護周圍正常組織。精準放療流程中，患者體位管理是關鍵瓶頸：

1）計劃與執行的鴻溝

治療計劃基于CT/MRI影像制定，但治療時患者實際體位難以與計劃體位完美吻合。

2）分次治療間的偏移

多次放療間，患者體重變化、器官位移等因素導致體位不一致。

3）治療過程中的移動

即使初始擺位精準，呼吸、無意識移動也會造成治療中靶區位移。

4）傳統方法的局限

激光燈、皮膚標記點依賴經驗且精度有限；基于體表光學的系統易受環境光干擾，對復雜曲面適應性差。

后果：

體位偏差導致劑量分布偏離計劃，降低腫瘤控制率或增加正常組織并發癥風險。

二、技術利器: 高精度雙目散斑3D相機核心優勢

雙目散斑3D相機技術憑借其獨特原理，成為解決放療定位痛點的理想選擇。其核心工作流程是：主動向目標區域投射高密度、高對比度的激光散斑圖案，兩個經過高精度標定的相機從不同角度同步捕捉被物體表面調制后的散斑圖像，最后基于三角測量原理及先進的立體匹配算法（利用散斑圖案的唯一性特征），快速計算生成物體表面高密度的三維點云坐標。

該技術應用于放療定位的顯著優勢

1）卓越精度與魯棒性

其核心價值在于提供亞毫米級（通常優于0.1mm @1m） 的高精度表面點云，遠超傳統光學方法，滿足放療毫米級定位的嚴苛需求。同時，主動投射的特定散斑圖案賦予其極強的抗干擾能力，能有效克服手術室/治療室內復雜環境光（如無影燈、治療室照明）的影響，確保在真實臨床環境中可靠運行。

2）無標記、全場高速動態捕捉

系統采用非接觸式測量，無需粘貼皮膚標記點，直接獲取患者體表完整三維形貌，避免了額外操作帶來的繁瑣和患者不適。單次拍攝即可覆蓋整個感興趣區域（如胸腹部、頭頸部），提供高分辨率（500萬像素分辨率） 的豐富細節。最高幀率可達30fps，能夠?qū)崟r(shí)捕捉呼吸等動態運動，實時進行三維成像，為治療中監控提供可能。

3）優異的曲面適應性

該技術對皮膚、體模等復雜非規則曲面具有出色的重建能力，能夠真實、完整地反映患者體表形貌信息，克服了傳統方法在此方面的局限。

4）提供免費SDK用于多臺3D相機視野融合

對于需要大視野覆蓋時，單相機視野不足以滿足項目需求，可以通過軟件UI界面所集成的多相機標定融合功能，將多臺相機的視野統一到同一坐標系下，實現視野的擴展，為開發者應用提供了極大的便利性。

三、系統構建：從3D數據到精準定位

基于雙目散斑3D相機的放射治療視覺定位系統架構清晰。硬件核心是高精度雙目散斑3D相機模組，通常安裝在治療床兩側或上方機架，其視野需覆蓋患者治療區域。關鍵性能指標包括精度、分辨率、視野范圍(FOV)、工作距離和幀率。設備需具備防撞、抗輻射（或易于屏蔽）的設計，安全集成于放療機房環境，并由高性能計算單元負責實時數據處理。

核心的點云配準算法首先進行剛性配準，計算當前患者體表點云與計劃CT影像外表面提取的參考點云（或首次治療建立的參考表面模型）之間的最佳空間變換（平移+旋轉），這是實現“計劃體位”精準復現的基礎。對于更高級的應用，可采用形變配準技術，處理因呼吸、器官運動或體重變化導致的非剛性形變，提供更精細的位移場信息。系統直觀顯示患者當前位置相對于參考位置的平移（ΔX, ΔY, ΔZ）和旋轉（Roll, Pitch, Yaw）偏差。安全監控與報警功能設定位移閾值，實時監控治療中患者移動。

一旦檢測到位移超過安全閾值，立即觸發聲光報警并向加速器控制系統發送信號暫停照射。數據管理與報告模塊自動記錄每次治療前的擺位誤差數據、治療中的運動軌跡, 并生成標準化質控報告, 為持續改進提供依據。

（放射醫療人體定位系統布局）

（人體胸部定位）

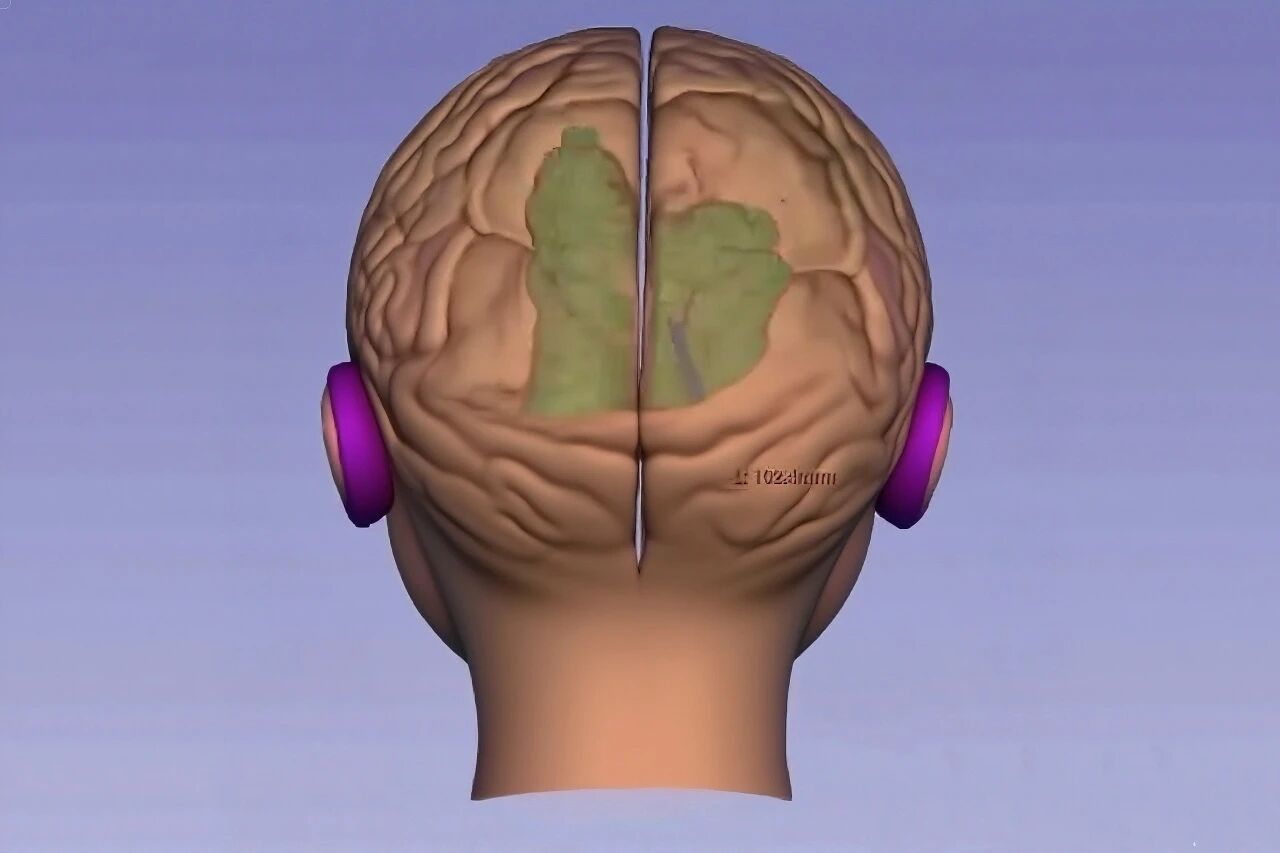

（人體腦顱三維定位）

四、典型應用案例：精準放療中的實踐

某大型腫瘤醫院放療中心引入基于雙目散斑3D相機的視覺定位系統（核心相機參數：精度±0.1mm @1m， FOV 900x866mm @1m），成功應用于鼻咽癌調強放療（IMRT）患者體位管理。

患者在計劃CT掃描時，同步使用3D相機采集其在固定裝置（如熱塑膜+頭枕）下的體表（面部、頸部）點云，作為“參考表面模型”存入治療計劃系統(TPS)。

患者躺于治療床并佩戴固定裝置后，先利用室內激光進行初步擺位。隨后啟動3D視覺定位系統：相機快速拍攝患者當前體表并實時重建點云。系統在數秒內完成當前點云與TPS中參考模型的剛性配準。根據精確量化的指引，精細調整治療床位置（平移和旋轉），直至所有偏差值均小于預設閾值（如±1mm / ±1°）。治療束流照射期間，系統持續運行（采用低劑量模式或間歇采樣），實時監測患者體表位置。一旦檢測到位移超過安全閾值，立即觸發連鎖機制暫停加速器照射，并通過聲光報警提示。

應用優勢:

1）精度與效率提升

系統輔助下，最終擺位殘留誤差可穩定控制在<1mm / <1°水平，遠優于傳統方法。配準計算快速直觀，調整有明確量化依據，平均擺位時間縮短約40%。

2）治療安全保障

實時運動監控功能有效捕捉治療中無意識的移動（如咳嗽、輕微滑動），防止因位移導致的劑量偏差。實際記錄顯示，約15%的患者在單次治療中觸發了位移報警，凸顯了該功能的重要性。

3）數據管理

系統自動記錄的每次治療前擺位誤差及治療中最大位移數據，為個體化治療評估、固定裝置優化及臨床研究提供了客觀、量化的堅實基礎。

4）患者體驗更舒適

無標記、無創的測量方式提升了患者的舒適度和治療依從性。

展望與小結

高精度雙目散斑3D相機技術為放射治療提供了一種革命性的體表定位與監控方案。其融合了非接觸、亞毫米精度、強抗干擾、全場高速動態測量等核心優勢，有效突破了傳統方法在精度、效率和可靠性上的瓶頸。通過深度集成于放療全流程，該系統不僅大幅提升了初始擺位的精確度和效率，更通過實時動態監控為治療安全構筑了堅實防線，同時積累了寶貴的客觀量化質控?cái)?shù)據。

隨著技術的持續演進及其與自適應放療、人工智能等前沿領域的協同創新，基于雙目散斑3D相機的視覺定位系統將成為精準放療體系中不可或缺的核心支柱，為提升腫瘤治療效果和患者生存質量貢獻關鍵力量。
