該AMC60304是一款高度集成的低功耗模擬監視器和控制器，針對大電流輸出進行了優化。該器件包括四個 12 位電流輸出數模轉換器 （IDAC）、一個 12 位、1 MSPS 模數轉換器 （ADC）、電源和溫度報警監視器以及一個高精度內部基準電壓源。

AMC60304 IDAC 支持 200 mA 的滿量程輸出范圍和極低的功耗。這些 IDAC 無需外部元件即可提供準確的電流偏置。
*附件：amc60304.pdf

該AMC60304還包括四個輸入引腳，這些引腳多路復用到ADC，并集成了一個低延遲窗口比較器。這些特性使該器件成為接收信號強度指示器 （RSSI） 和信號丟失 （LOS） 檢測的絕佳選擇。ADC還能夠測量IDAC引腳上的電壓，從而能夠監控這些輸出。

該器件具有AMC60304低功耗、高集成度、極小尺寸和寬工作溫度范圍，是光模塊一體化控制電路的絕佳選擇。

特性

• 四個12位電流輸出DAC （IDAC）
  • 200 mA 滿量程輸出范圍
• 多通道、12 位、1-MSPS SAR ADC
  • 四個外部輸入：2.5V 和 5V 輸入范圍
  • 四個 IDAC 電壓監控通道
  • 可編程定序器
  • 可編程超出范圍警報
• 內部2.5V基準電壓源
• 供應和溫度故障報警
• SPI 和我^2^C 接口：1.7V 至 3.6V 工作電壓
  • SPI：4線接口
  • 我^2^C：四個目標地址
• 指定溫度范圍：–40°C 至 +125°C

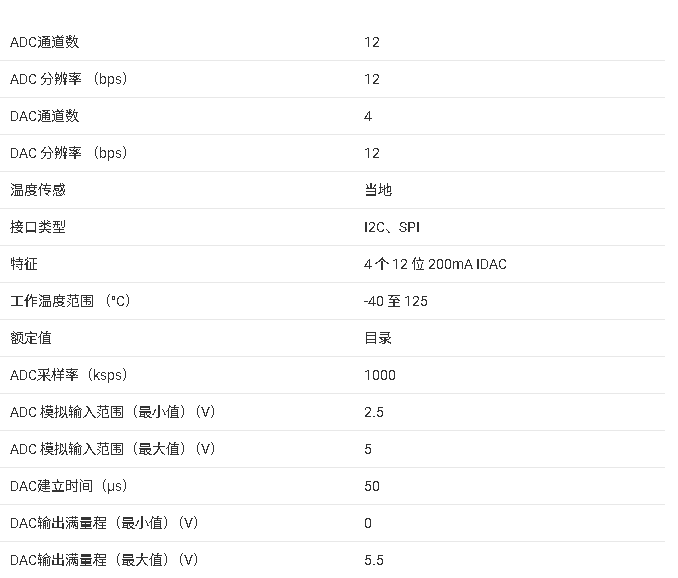

參數

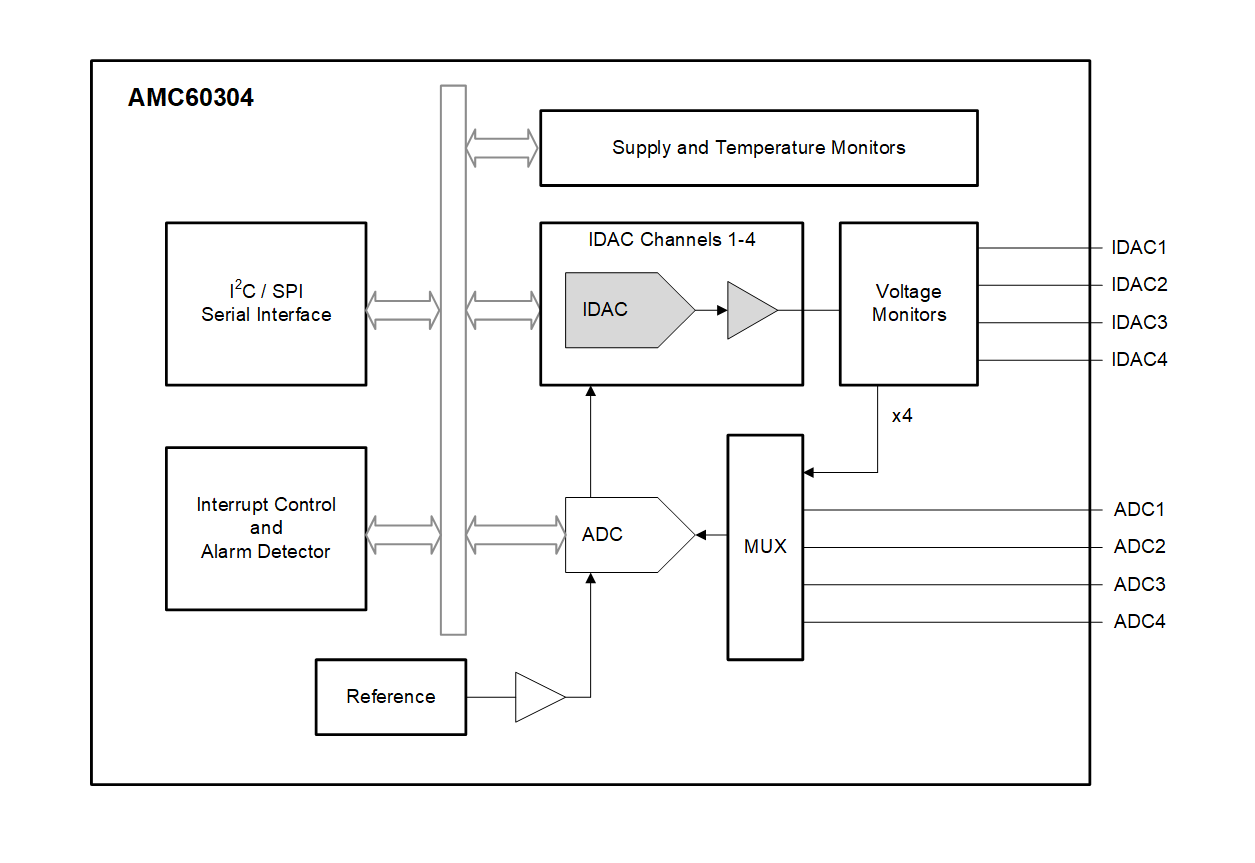

方框圖

一、產品核心定位

AMC60304 是德州儀器（TI）推出的 高集成度 4 通道光模塊監控與控制模擬前端（AFE） ，專為光通信模塊設計，集成交直流信號調理、監測與控制功能，核心優勢在于 多通道大電流 DAC 輸出 （4 路 200mA 滿量程）、 高精度 ADC 采樣 （12 位 1MSPS）與 小型化封裝 （2.56mm×2.56mm 36 引腳 DSBGA），適配光模塊中激光二極管（LD）偏置、接收信號強度指示（RSSI）、信號丟失（LOS）檢測等場景，工作溫度范圍 - 40°C 至 125°C，滿足工業級與汽車級寬溫需求，支持 SPI/I2C 雙接口，適配不同微控制器（MCU）通信架構。

二、關鍵特性

1. 高性能 4 通道電流輸出 DAC（IDAC）

• 大電流輸出能力 ：每路 IDAC 滿量程輸出范圍 200mA，無需外部功率器件即可直接為激光二極管（LD）等光器件提供精準偏置電流，簡化外圍電路設計；輸出電流精度高，溫度漂移小，確保光器件工作穩定性。
• 低功耗設計 ：IDAC 工作時功耗極低，在 200mA 滿量程輸出下仍保持高效能，適配光模塊低功耗需求（如 metro 級 intra-dc 互連場景）。
• 電壓監測功能 ：ADC 可實時采集 IDAC 輸出引腳電壓，間接監測輸出電流，實現閉環電流控制，避免因負載變化導致的電流偏差。

2. 高精度 12 位 ADC 與信號監測

• 多通道采樣能力 ：集成 12 位逐次逼近型（SAR）ADC，采樣速率 1MSPS，支持 8 路輸入（4 路外部模擬輸入 + 4 路 IDAC 電壓監測），通過多路選擇器（MUX）切換，適配多參數同時監測。
• 靈活輸入范圍 ：4 路外部模擬輸入支持 2.5V 與 5V 兩種量程，可直接采集光模塊中光電二極管（PD）的電流信號（經電阻轉換為電壓），用于接收信號強度指示（RSSI）。
• 低延遲比較器 ：外部輸入通道集成窗口比較器，支持快速信號丟失（LOS）檢測，延遲低，可實時響應光信號中斷，提升光模塊故障響應速度。

3. 集成化監控與保護

• 電源與溫度監測 ：內置電源電壓監測（如 VDD、VSS）與芯片溫度監測電路，支持可編程閾值報警，當電源異常或溫度超限（如＞125°C）時觸發中斷，保護光模塊與器件安全。
• 高精度參考源 ：集成 2.5V 高精度內部參考電壓（VREF），為 IDAC 與 ADC 提供穩定基準，確保輸出電流與采樣精度，無需外部參考芯片，減少物料清單（BOM）成本。

4. 靈活接口與小型化設計

• 雙通信接口 ：支持 SPI（4 線）與 I2C（4 個可選從機地址）接口，通過引腳配置選擇，適配不同系統的通信協議，接口電平 1.7V-3.6V，兼容低電壓 MCU。
• 超小封裝 ：采用 2.56mm×2.56mm 36 引腳 DSBGA 封裝，引腳間距 0.4mm，占用 PCB 面積僅約 6.55mm2，適配光模塊高密度布局需求，且熱阻低，利于高溫環境下散熱。

三、典型應用場景

1. 光模塊激光二極管（LD）偏置 ：4 路 200mA IDAC 可分別為 4 個 LD 提供精準偏置電流，ADC 實時監測 IDAC 電壓并反饋調節，確保 LD 輸出光功率穩定，適配 10G/25G SFP+、QSFP28 等光模塊。
2. 接收信號強度指示（RSSI） ：4 路外部 ADC 輸入采集 PD 轉換后的電壓信號，12 位精度可精準量化光接收功率（如 - 30dBm 至 0dBm 范圍），用于光鏈路質量評估與自適應增益控制（AGC）。
3. 信號丟失（LOS）檢測 ：ADC 配合窗口比較器，當輸入信號低于閾值（如對應光功率＜-35dBm）時快速觸發 LOS 報警，響應時間短，確保光通信鏈路故障及時上報。
4. 多參數綜合監控 ：同時監測 IDAC 電流、外部光信號電壓、電源電壓與芯片溫度，通過 SPI/I2C 將數據上傳至 MCU，實現光模塊全狀態監控，適配智能光模塊診斷需求。

四、器件信息與訂購參數

1. 基礎器件信息

2. 訂購選項詳情

五、核心功能模塊

1. 4 通道 IDAC 模塊

• 電流生成 ：每路 IDAC 通過 12 位數字控制字（DAC Code）生成 0-200mA 電流，內部集成精密電流鏡與輸出緩沖器，確保輸出電流線性度與負載調整率；支持軟件配置滿量程電流，適配不同光器件偏置需求。
• 電壓監測接口 ：IDAC 輸出引腳連接至 ADC 輸入 MUX，ADC 采集引腳電壓后，結合已知負載電阻可計算實際輸出電流，用于閉環控制（如通過 MCU 調整 DAC Code 補償電流偏差）。

2. 12 位 ADC 與信號調理模塊

• 多路采樣架構 ：ADC 通過 MUX 切換 8 路輸入（4 路外部 AIN0-AIN3 + 4 路 IDAC_VMON1-IDAC_VMON4），采樣速率 1MSPS，12 位分辨率確保采樣精度（量化誤差 ±1LSB），滿足光信號弱電壓（如 mV 級）采集需求。
• 外部信號調理 ：4 路外部輸入內置阻抗匹配與濾波電路，減少高頻噪聲干擾，適配 PD 輸出的微弱電流信號（經 1kΩ 電阻轉換為 mV 級電壓），支持 2.5V/5V 量程切換，通過寄存器配置選擇。
• 窗口比較器 ：外部輸入通道集成低延遲窗口比較器，可設置上下閾值，當輸入信號超出范圍時觸發中斷（INT 引腳），用于 LOS 檢測（如輸入電壓＜100mV 時判定為信號丟失）。

3. 監控與接口模塊

• 電源與溫度監測 ：內置電壓檢測器監測 VDD、VSS 電壓，溫度傳感器監測芯片結溫，當電壓超出 1.7V-3.6V 范圍或溫度＞125°C 時，觸發報警寄存器置位并輸出中斷信號。
• SPI/I2C 接口 ：支持 SPI（4 線：SCLK、SDIO、SDO、SEN）與 I2C（2 線：SCL、SDA）雙接口，通過引腳（INTERFACE_SEL）配置，I2C 支持 4 個從機地址（通過 ADDR 引腳選擇），適配多器件并行通信。
• 中斷控制 ：中斷引腳（INT）可配置為電平或脈沖模式，當 ADC 采樣超限、電源異常、溫度超限時觸發，減少 MCU 輪詢開銷，提升系統響應效率。

六、設計與應用指導

1. 硬件設計建議

• 電源設計 ：推薦供電電壓 1.7V-3.6V，需為 VDD 引腳并聯 0.1μF 陶瓷電容（靠近引腳）與 1μF 鉭電容濾波，降低電源噪聲；模擬地（AGND）與數字地（DGND）單點連接，避免地環路干擾 ADC 采樣。
• IDAC 負載匹配 ：IDAC 輸出端需匹配光器件（如 LD）的阻抗特性，若負載為感性（如 LD 串聯電感），建議并聯 1nF-10nF 陶瓷電容抑制電流尖峰，保護 IDAC 輸出級。
• ADC 輸入設計 ：外部模擬輸入（AIN0-AIN3）需根據信號幅度選擇量程（2.5V/5V），采集 PD 信號時建議串聯 1kΩ 限流電阻與 10nF 濾波電容，減少高頻噪聲；輸入電壓不得超過量程上限，避免 ADC 損壞。
• 布局準則 ：DSBGA 封裝引腳間距 0.4mm，PCB 布局需嚴格遵循焊盤設計規范（參考 TI 提供的 YBH0036 封裝焊盤圖），焊盤直徑 0.2mm-0.225mm，建議使用 0.075mm 厚鋼網印刷焊膏；模擬信號路徑（AIN、IDAC）遠離數字信號路徑（SPI/I2C），減少串?dāng)_。

2. 軟件配置要點

• 接口選擇 ：通過 INTERFACE_SEL 引腳配置 SPI 或 I2C 接口 —— 拉高選擇 SPI，拉低選擇 I2C；I2C 從機地址由 ADDR 引腳（A0、A1）配置，支持 4 種組合（00-11），避免多器件地址沖突。
• IDAC 配置 ：通過 SPI/I2C 寫入 DAC 控制寄存器（DACx_DATA）設置輸出電流，滿量程（200mA）對應控制字 0xFFF，可通過寄存器配置輸出使能（DACx_EN）；建議開啟 IDAC 電壓監測（VMON_EN），定期讀取 ADC 采樣值校準輸出電流。
• ADC 配置 ：配置 ADC 控制寄存器（ADC_CTRL）選擇采樣通道（AIN 或 VMON）、量程（2.5V/5V）與采樣速率（最高 1MSPS）；可開啟 ADC 自動采樣模式（AUTO_SAMP），采樣完成后觸發中斷，減少 MCU 干預。
• 報警閾值設置 ：通過寄存器（ADC_THRESH_H、ADC_THRESH_L）設置 ADC 采樣上下限，通過 PWR_THRESH、TEMP_THRESH 設置電源與溫度報警閾值，觸發條件滿足時 INT 引腳輸出中斷，MCU 可讀取報警狀態寄存器（ALARM_STATUS）定位故障類型。
