STMicroelectronics STEVAL-1PS03A轉換器評估板面向智能轉換器設計，能夠以1.8V至5.5V的輸入電壓提供高達400mA輸出電流，并具有動態可調的1.6V至3.3V輸出電壓。該板采用ST1PS03AQTR nano靜態小型化同步降壓轉換器，實現增強的峰值電流控制 (PCC) 和先進的設計電路，能夠盡可能降低靜態電流。該器件內嵌一個受控負載開關，為子系統提供VIN_AUX電壓軌。該板演示了如何僅通過ST1PS03AQTR、2.2μH電感器和兩個小型電容器即可實現高效轉換。

數據手冊；*附件：STMicroelectronics STEVAL-1PS03A轉換器評估板數據手冊.pdf

特性

• 輸入工作電壓范圍：1.8V至5.5V
• 輸出電流能力高達400mA
• 小型外部元件：L = 2.2μH（典型值）
• 動態可選輸出電壓：1.6V至3.3V
• 輸出電壓電源良好
• 獨立負載開關（AUX控制輸入）
• 硬件符合WEEE標準和RoHS指令

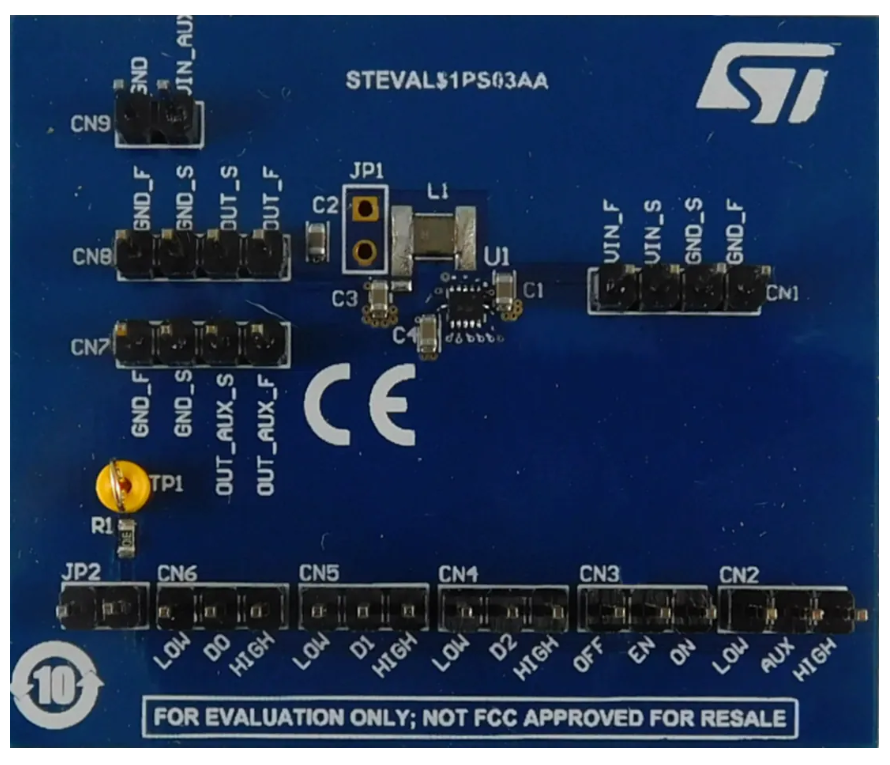

板布局

?STEVAL-1PS03A評估板技術解析與應用實踐

?一、核心器件特性與參數分析?

1. ?ST1PS03AQTR 關鍵電氣參數?

• ?輸入電壓范圍?：1.8 V ~ 5.5 V
• ?輸出電流能力?：最高 400 mA
• ?輸出電壓范圍?：動態可調 1.6 V ~ 3.3 V
• ?靜態電流特性?：納米級靜態電流設計，適用于電池供電場景
• ?外圍元件要求?：僅需 2.2 μH 電感及小型電容，顯著縮小PCB面積

2. ?功能模塊詳解?

• ? 負載開關（AUX控制） ?：獨立控制VIN_AUX電壓軌，支持子系統供電管理
• ?Power Good信號?：實時監控輸出電壓狀態
• ?數字電壓選擇?：通過D0/D1/D2引腳動態調整輸出電壓

?二、硬件設計要點與原理圖解析?

1. ?電路拓?fù)浣Y(jié)構?（基于數據手冊圖1）

• ?功率路徑?：
  • VIN→C1（10 μF）→ST1PS03AQTR→L1（2.2 μH）→VOUT
  • AUX引腳直接驅動VIN_AUX負載開關
• ?控制邏輯?：
  • EN使能信號控制主轉換器開關
  • D0/D1/D2組合選擇輸出電壓（參見表3配置碼）

2. ?布局優化建議?

• 電感L1需靠近芯片VOUT引腳以降低開關噪聲
• 輸入/輸出電容（C1/C2/C3/C4）應使用低ESR陶瓷電容

?三、典型應用場景與性能優勢?

1. ?適用領域?

• 可穿戴設備（智能手表、運動手環）
• 物聯網傳感器（Zigbee/藍牙低功耗模塊）
• 單節鋰離子電池供電設備
• 能量采集系統

2. ?能效表現?

• 輕載效率>90%（受益于納米靜態電流設計）
• 滿載效率>85%（PCC峰值電流控制優化）

?四、設計驗證與調試指南?

1. ?測試點定義?

• ?TP1?：AUX開關狀態監測
• ?JP1/JP2?：輸出電壓追蹤與跳線配置

2. ?常見問題對策?

• ?輸出電壓不穩定?：檢查D0/D1/D2電平配置與PG_Track電阻R1（1 MΩ）
• ?負載切換瞬態響應差?：優化VIN_AUX路徑電容C2值

?五、擴展開發建議?

1. ?多電壓域管理?：利用AUX開關為傳感器/通信模塊獨立供電
2. ?動態調壓策略?：通過MCU控制D0/D1/D2實現運行時電壓切換
3. ?低功耗模式優化?：結合Power Good信號實現系統喚醒同步
