16 位 DAC80502、14 位 DAC70502 和 12 位 DAC60502 （DACx0502） 數模轉換器 （DAC） 是具有電壓輸出的高精度低功耗器件。

DACx0502 提供 < 1 LSB 的線性度。高精度與微型封裝相結合，使 DACx0502 成為增益和失調校準、電流或電壓設定點生成以及電源控制等應用的絕佳選擇。這些器件包括一個 2.5V、5 ppm/°C 內部基準電壓源，提供 1.25 V、
2.5 V 或 5 V 的滿量程輸出電壓范圍。DACx0502 集成了一個上電復位電路，可確保 DAC 輸出根據 RSTSEL 引腳的狀態以零刻度或中量程上電，并保持該刻度，直到將有效代碼寫入器件。
*附件：dac70502.pdf

DACx0502 的數字接口可配置為 SPI 或 I^2^使用SPI2C引腳的C模式。在SPI模式下，DACx0502使用多功能3線串行接口，工作時鐘速率高達50 MHz。在我^2^C 模式下，DACx0502 在標準 （100 kbps）、快速 （400 kbps） 和快速+ （1.0 Mbps） 模式下工作。

特性

• 16 位性能：1-LSB INL 和 DNL（最大值）
• 低毛刺能量：4 nV-s
• 寬電源：2.7 V 至 5.5 V
• 緩沖輸出范圍：5 V、2.5 V 或 1.25 V
• 低功耗：5.5 V 時每通道 1 mA
• 集成 5-ppm/°C（最大值）、2.5V 精密基準電壓源
• 引腳可選串行接口
  • 3 線，SPI 兼容，最高可達 50 MHz
  • 2線，I^2^兼容 C
• 復位上電：零刻度或中刻度
• 1.62V VIH，VDD = 5.5 V
• 溫度范圍：–40°C 至 +125°C
• 封裝：微型 10 引腳 WSON

參數

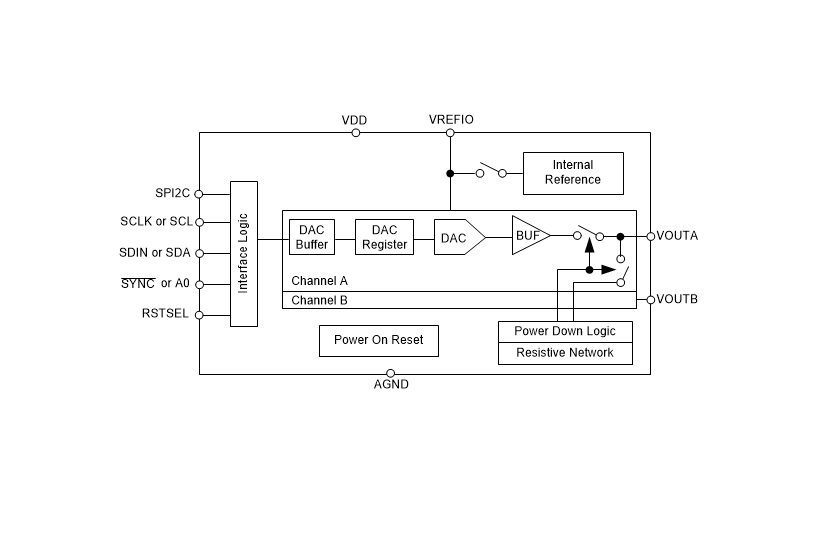

方框圖

DAC70502 是德州儀器 DACx0502 系列中的 14 位雙通道電壓輸出數模轉換器（DAC），核心優勢為高精度線性度、低功耗、靈活接口及小尺寸封裝，專為測試測量、工業控制、電源供應等場景的可編程電壓生成需求設計。

核心參數與特性

1. 基礎性能：分辨率 14 位，INL 和 DNL 最大 ±1 LSB，線性度優異；總未調整誤差（TUE）最大 ±0.1% FSR，零碼誤差最大 ±1.5 mV，增益誤差最大 ±0.1% FSR，低溫漂特性（零碼誤差漂移 ±2 μV/°C，增益誤差漂移 ±1 ppm/°C）。
2. 動態性能：輸出建立時間 5 μs（±2 LSB），壓擺率 2 V/μs；毛刺能量低至 4 nV?s，輸出噪聲（0.1 Hz-10 Hz）典型值 14 μVPP，動態性能穩定。
3. 供電與封裝：供電電壓范圍 2.7 V-5.5 V，單通道工作電流典型值 1 mA（5.5 V 時），掉電電流僅 15 μA；采用 10 引腳 WSON 封裝（2.5mm×2.5mm），占位空間小。
4. 參考與輸出：集成 2.5 V 高精度內部參考（溫漂最大 10 ppm/°C），支持外部參考輸入；輸出電壓范圍可配置（0 V-1.25 V/2.5 V/5 V），輸出緩沖器支持軌到軌輸出，驅動能力強（sink/source 電流可達 30 mA）。

核心功能模塊

• 雙通道設計：兩個獨立 DAC 通道，支持同步或異步更新，可通過廣播寄存器實現兩通道同時更新，適配多通道協同場景。
• 靈活接口：通過 SPI2C 引腳選擇 SPI 或 I2C 接口；SPI 模式最高 50 MHz 時鐘頻率，I2C 模式支持標準（100 kbps）、快速（400 kbps）及快速 +（1 MHz）模式，適配不同主機接口需求。
• 工作模式：支持正常模式與掉電模式，掉電時輸出通過 1 kΩ 電阻連接至地；支持同步更新模式，可通過 LDAC 觸發信號實現多器件同步輸出。
• 配置特性：參考電壓可通過 REF-DIV 位選擇 1 或 0.5 分頻，輸出緩沖器增益可配置為 1 或 2，靈活調整輸出范圍；具備電源復位（POR）功能，上電輸出可配置為零刻度或中刻度。

應用場景

適用于示波器、電池測試設備、半導體測試系統、數據采集（DAQ）模塊、LCD 測試設備、小型蜂窩基站、模擬輸出模塊及過程分析（pH、氣體、濃度等）設備，尤其適配對電壓精度、功耗及封裝尺寸有嚴格要求的場景。

設計要點

1. 接口配置：SPI 模式需注意 SYNC 引腳時序（低電平至少保持 24 個 SCLK 周期），I2C 模式需為 SDA/SCL 引腳配置上拉電阻，根據總線負載選擇合適電阻值（推薦 1 kΩ-10 kΩ）。
2. 供電設計：電源需就近放置 0.1 μF 陶瓷去耦電容 + 1 μF-10 μF 旁路電容，減少電源噪聲耦合；無需電源序列，VDD 穩定后需等待 250 μs 復位延遲再進行通信。
3. 參考配置：默認啟用內部參考，使用外部參考時需先通過寄存器禁用內部參考，確保參考電壓與 VDD 滿足頭 room 要求（避免觸發參考報警）；參考引腳需外接至少 150 nF 濾波電容。
4. 布局規范：模擬地（AGND）與數字地單點連接，模擬信號與數字線路分開布線；VDD 去耦電容靠近引腳放置，減少寄生電感，提升輸出穩定性。
