1.0 執行摘要

傾佳電子深度解析了基本半導體（BASIC Semiconductor）的碳化硅（SiC）產品線——涵蓋分立器件、功率模塊及配套驅動IC——如何為儲能變流器（PCS）行業帶來革命性的價值。隨著全球能源結構向可再生能源轉型，儲能系統成為電網穩定性的關鍵，而PCS作為儲能系統的核心，其效率、功率密度和可靠性直接決定了系統的經濟效益和技術可行性?；景雽w的SiC產品矩陣正是在這一背景下，為PCS的技術發展提供了關鍵的賦能工具。

傾佳電子的核心發現總結如下：

卓越的性能（效率與功率密度）： SiC技術相較于傳統硅基IGBT，展現了壓倒性的性能優勢。在典型的PCS工況下（例如6kHz開關頻率、300Arms相電流），采用基本半導體的BMF540R12KA3 SiC模塊，可將單個開關的總損耗降低超過83%（從1119.7W降至185.3W），使器件最高結溫降低超過26°C，并將系統效率從97.25%提升至**99.53%**的卓越水平 。更具戰略意義的是，SiC的高頻能力（在60kHz開關頻率下仍能保持近300A的輸出電流）是實現PCS功率密度翻倍、從而降低系統物料清單（BOM）和占地成本（CapEx）的核心技術 。

系統級可靠性（壽命與LCOE）： PCS系統要求長達15至20年的高可靠運行?；景雽w采用的**$text{Si}_3text{N}_4$（氮化硅）AMB陶瓷基板**，憑借其超過700 N/mm2的卓越抗彎強度和優異的抗熱循環能力，從根本上解決了傳統$text{AlN}$（氮化鋁）或$text{Al}_2text{O}_3$（氧化鋁）基板在長期熱應力下易出現的開裂和分層問題 。結合銀燒結（Silver Sintering）工藝 和內部集成SiC SBD（肖特基二極管）技術 ，基本半導體的產品組合專為提高長期運行可靠性、降低全生命周期度電成本（LCOE）而設計。

前瞻性產品組合（適配1500V架構）： 儲能行業正加速從1000V直流母線向1500V架構演進，以實現集中式儲能的降本增效 2?；景雽w的前瞻性產品布局為此提供了清晰且優化的技術路徑：

1400V SiC MOSFET 1：為1000V系統提供了關鍵的40%電壓裕度，并為1500V系統的三電平拓撲提供了高性能器件選擇。

750V SiC MOSFET 1：作為1500V三電平NPC拓撲中鉗位二極管的理想替代品或主開關，以實現極致效率。

Pcore E3B混合式ANPC模塊 1：通過SiC MOSFET與RC-IGBT的混合設計，為1500V三電平系統提供了兼具性能與成本效益的創新解決方案。

完整的生態系統（加速產品上市）： 基本半導體不僅提供功率器件，其125kW工商業PCS應用案例 1展示了一套包含SiC模塊（BMF240R12E2G3）、SiC分立器件（B3M013C120Z）、配套隔離驅動芯片（BTD系列）和電源芯片（BTP系列）的完整且經過驗證的子系統解決方案。這極大地降低了PCS制造商的研發門檻、設計風險和驗證周期，顯著加速了產品上市時間（Time-to-Market）。

綜上所述，基本半導體憑借其在SiC材料、器件設計、先進封裝和系統應用理解上的深度垂直整合能力，已成為推動儲能PCS行業向更高效率、更高功率密度和更高可靠性發展的關鍵技術賦能者。

2.0 儲能PCS的技術演進與對功率半導體的核心訴求

儲能變流器（PCS）是連接儲能電池與電網（或負載）之間的核心雙向變流設備，其功能是在微網監控指令下進行恒功率或恒流控制，實現對電池的充放電管理 。作為電網的“調節器”和能量的“搬運工”，PCS的設計面臨著三大核心訴求，這三大訴求共同構成了PCS設計的“三難困境”（Trilemma）。

效率（Efficiency）： 效率是衡量PCS性能的首要指標，直接關系到儲能系統的全生命周期度電成本（LCOE）。PCS的損耗主要來自功率半導體（如IGBT或SiC MOSFET）的導通損耗和開關損耗。在兆瓦（MW）級的儲能電站中，充放電的“往返效率”（Round-trip Efficiency）每提升一個百分點，在20年的生命周期內都意味著數百萬千瓦時（kWh）的電量節約和巨大的經濟收益。

功率密度（Power Density）： 功率密度（kW/L）直接決定了PCS系統的體積和重量。更高的功率密度意味著更小的占地面積、更低的運輸和安裝成本。這在寸土寸金的工商業儲能（C&I）和集裝箱式儲能解決方案中尤為重要，是降低系統初始投資（CapEx）的關鍵。

可靠性（Reliability）： PCS通常被要求在嚴苛的戶外環境（高低溫、濕度、鹽霧）中無故障運行15至20年。功率半導體作為系統的核心，其任何失效都將導致電站停機和高昂的運維支出（OpEx）。因此，器件的熱管理能力、抗熱循環能力和長期參數穩定性是設計的重中之重。

技術拐點：1500V直流母線架構的崛起

為了在上述三個維度上取得突破，儲能行業正面臨一次重大的技術迭代，即從1000V直流母線架構轉向1500V直流母線架構。

行業分析明確指出，集中式儲能正向更大容量發展，而提升直流側電壓是實現降本增效的主要手段 2。與此同時，作為儲能系統重要配套的光伏（PV）系統，其1500V產品正不斷替代1000V系統，預計市占率將達到80%。儲能系統作為光伏系統的配套，其直流母線電壓向1500V更替已是必然趨勢 。

這一行業趨勢對PCS的核心——功率半導體——提出了全新的、非黑即白的技術挑戰。

傳統的1200V額定電壓器件（無論是Si-IGBT還是SiC MOSFET）在1000V母線系統上尚有20%的電壓裕度（$1200V / 1000V = 1.2$），雖然偏低，但尚可勉強使用。然而，在1500V的直流母線上，1200V器件已完全無法滿足耐壓需求。即便是1700V額定值的器件，其安全裕度也僅有約13%（$1700V / 1500V approx 1.13$）。在PCS這種高感性負載、硬開關（Hard-switching）應用中，開關瞬態引起的電壓尖峰（$V_{DS_peak}$）極易超過1700V，導致器件擊穿。在要求20年高可靠性的電網級應用中，如此低的安全裕度是不可接受的。

因此，1500V的行業趨勢迫使PCS系統設計師必須在以下兩種技術路徑中做出選擇：

路徑一：采用三電平拓撲（Three-level Topology）。 通過采用中點鉗位拓撲（如NPC或ANPC），將1500V的直流母線電壓一分為二，使得每個主開關器件僅承受一半的母線電壓（即750V）。

路徑二：采用兩電平拓撲（Two-level Topology）并尋找更高電壓裕度的器件。 維持兩電平拓撲的簡潔性，但必須采用具有更高額定電壓（如1400V）的器件來構建1000V系統，或采用更高電壓（如2000V以上）的器件來構建1500V系統。

這一技術拐點，為新型功率半導體創造了迫切的市場需求?；景雽w的產品組合，正是在深刻理解這兩種技術路徑的基礎上，提供了針對性的、優化的解決方案。

3.0 基本半導體SiC工業模塊產品線的PCS應用矩陣分析

基本半導體針對儲能PCS、光伏逆變器、APF等工業應用，推出了豐富的SiC功率模塊產品線 。這些模塊通過先進的封裝技術和優化的拓撲結構，為不同功率等級和電壓等級的PCS提供了標準化的核心動力單元。

下表（表1）梳理了基本半導體產品手冊中明確指向“PCS”或“儲能系統”應用的核心模塊系列及其關鍵特性，為PCS系統設計師提供了清晰的選型矩陣。

表1：基本半導體SiC模塊產品線的PCS應用矩陣

模塊系列 (Series)	代表型號 (Part Number)	額定電壓 (V)	額定電流 (A)	RDS(on)? (m$Omega$)	拓撲 (Topology)	核心特性 (Key Features)	目標PCS應用 (Target PCS App)
Pcore?2 62mm	BMF540R12KA3	1200	540	2.5	半橋	低雜散電感 ($le 14nH$) , $text{Si}_3text{N}_4$ AMB基板 , 高功率密度, 第三代芯片	大功率儲能系統 1(集中式)
Pcore?2 ED3	BMF810R12MA3	1200	810	1.7	半橋	高電流, $text{Si}_3text{N}_4$ AMB基板 1第三代芯片	大功率儲能系統, 光儲發電 (集中式)
Pcore?6 E3B	BMA3L360R12E3A3	1200	150 (SiC) / 400 (IGBT)	13.5 (SiC)	ANPC三電平	SiC MOSFET + RC-IGBT 混合設計 , $text{Si}_3text{N}_4$ 基板	PCS (1500V三電平系統)
Pcore?2 E2B	BMF240R12E2G3	1200	240	5.5	半橋	內部集成SiC SBD 1, $text{Si}_3text{N}_4$ AMB基板, 高閾值電壓	PCS (工商業) , 125kW C&I PCS
Pcore?2 E1B	BMF011MR12E1G3	1200	120	13	半橋	內部集成SiC SBD 1, $text{Si}_3text{N}_4$ AMB基板	PCS (中小功率) 1

3.1 Pcore 62mm & ED3系列：為大功率儲能系統定制

Pcore?2 62mm 1 和 Pcore?2 ED3 1系列模塊被明確指定用于“儲能系統”和“光儲發電”。這些是基本半導體產品線中的大功率“猛獸”，通過1200V的耐壓和高達810A的額定電流（BMF810R12MA3），專為兆瓦（MW）級的集中式儲能PCS（采用兩電平拓撲）而設計。

這些模塊的核心價值在于其先進封裝技術所帶來的極致功率密度。其關鍵特性之一是“低雜散電感設計，14nH及以下” 。

雜散電感（$L_{stray}$）是功率模塊封裝的“天敵”。在PCS應用中，當SiC MOSFET以極高的電流變化率（$di/dt$）關斷時，雜散電感上會產生巨大的電壓過沖（$V_{overshoot} = L_{stray} times di/dt$）。這個過沖電壓會疊加在直流母線電壓上，形成施加在器件兩端的總電壓尖峰（$V_{DS_peak}$）。

傳統IGBT模塊的雜散電感通常在30-50nH。如果SiC MOSFET在這種高電感封裝中以其固有的高速（例如 $5000 A/mu s$ 的 $di/dt$）進行開關，僅雜散電感就能產生 $50 nH times 5000 A/mu s = 250V$ 的過沖。在1000V母線上，這將導致1250V的電壓尖峰，超出了1200V器件的額定值。

因此，在高雜散電感的封裝中，設計師必須被迫減慢SiC的開關速度（例如，通過增大柵極電阻 $R_G$ 來降低 $di/dt$），以將 $V_{DS_peak}$ 控制在安全范圍內。這種“自廢武功”的做法，雖然保證了安全，但也極大地增加了開關損耗（$E_{sw}$），因為開關過程被拉長了。這不僅抵消了SiC的低損耗優勢，更重要的是，它使得系統無法在更高的開關頻率（$f_{sw}$）下運行。

基本半導體的Pcore?2 62mm模塊通過優化的內部布局和端子設計，將雜散電感控制在14nH及以下 。這一設計打破了上述的惡性循環。它允許器件以極高的 $di/dt$ 進行開關，同時將電壓過沖控制在極低的水平。這使得PCS系統可以真正運行在更高的 $f_{sw}$（例如，后續6.2節中分析的20-60kHz），而高 $f_{sw}$ 是實現PCS功率密度提升的最直接物理機制，因為它允許大幅縮小系統BOM中占比極大的無源元件（如電感和濾波電容）的體積、重量和成本。

3.2 Pcore E3B系列：賦能1500V高壓三電平PCS拓撲

Pcore?6 E3B系列（BMA3L360R12E3A3）是基本半導體產品線中極具創新的一個型號，它被明確標記用于“PCS”和“其他三電平系統” 。該模塊采用ANPC（有源中點鉗位）拓撲，是為應對1500V高壓母線挑戰而生的專用解決方案。

深入分析其規格表 會發現一個極具洞察力的設計決策：BMA3L360R12E3A3不是一個全SiC模塊，而是一個SiC MOSFET與RC-IGBT的混合（Hybrid）模塊。

T2/T3（主開關）：采用1200V/13.5m$Omega$ SiC MOSFET。

T1/T4（外沿開關）和T5/T6（鉗位開關）：采用1200V RC-IGBT（逆導型IGBT）。

這種非對稱的混合設計，完美平衡了1500V三電平PCS的性能需求和成本限制。其背后的設計邏輯如下：

在ANPC拓撲中，T2/T3開關管執行高頻PWM（脈寬調制）斬波，其開關損耗（$E_{sw}$）是系統總損耗的主要來源，也是限制開關頻率的瓶頸。因此，在這兩個關鍵位置，必須使用具有超低開關損耗和高速開關能力的SiC MOSFET。

然而，T1/T4這兩個外沿開關管，通常是在工頻（50/60Hz）下?lián)Q向的，其開關頻率極低，$E_{sw}$ 幾乎可以忽略不計。

T5/T6這兩個中點鉗位開關管，其開關頻率也遠低于主開關（T2/T3）。

在這些低頻（T1/T4）或中頻（T5/T6）的位置，開關損耗不是主導因素，而導通損耗（$V_{CE(sat)}$ 或 $R_{DS(on)}$）是?，F(xiàn)代的RC-IGBT具有極低的飽和壓降（$V_{CE(sat)}$），在導通損耗方面與SiC MOSFET相當，但其成本卻遠低于SiC。

基于這種對拓撲的深刻理解，基本半導體的E3B模塊采取了極致的優化策略：將昂貴的SiC MOSFET精確地放置在唯一能發揮其最大價值（高頻開關）的T2/T3位置；同時，使用更具成本效益的RC-IGBT來處理低頻和中頻的換向與鉗位。這是一種針對1500V三電平PCS的、高度工程化的成本優化方案，充分展示了基本半導體超越單純器件供應、提供深度應用解決方案的能力。

3.3 Pcore E2B系列：工商業PCS的主力選擇

Pcore?2 E2B系列，特別是BMF240R12E2G3 ，是基本半導體的工業主力模塊。它被廣泛應用于PCS、APF（有源電力濾波器）和大功率充電樁 。在125kW工商業（C&I）PCS的完整解決方案中，BMF240R12E2G3被列為核心的主功率逆變模塊之一 。

該模塊的一個核心亮點是“內部集成SiC SBD” 。這一特性不僅是為了降低損耗，更是一個關乎PCS系統長期可靠性的根本性設計。

SiC MOSFET器件本身存在一個已知的可靠性隱患：雙極性退化（Bipolar Degradation, BPD）。當SiC MOSFET的體二極管（Body Diode）因反向續流而長時間導通時，會誘發晶格內部的堆垛層錯（Stacking Faults）擴展，這種擴展是不可逆的，并會導致器件的導通電阻（$R_{DS(on)}$）永久性上升。

基本半導體的產品資料中引用了一項關鍵對比測試 ：

普通SiC MOSFET： 在體二極管導通運行1000小時后，其$R_{DS(on)}$波動高達42%。

集成了SBD的SiC MOSFET： 在相同測試下，其$R_{DS(on)}$變化率被抑制在**3%**以內。

對于PCS這種需要頻繁進行電流續流（Freewheeling）的應用，如果使用普通的SiC MOSFET，其 $R_{DS(on)}$ 在運行幾年后可能會大幅上升，導致系統導通損耗劇增、效率下降、熱量堆積，最終引發熱失控和系統故障。

基本半導體的E2B模塊通過在SiC MOSFET芯片旁邊并聯集成一個專用的SiC SBD芯片，徹底解決了這個問題 。由于SBD的開啟電壓（$V_F$）遠低于體二極管的開啟電壓 ，所有的續流電流都會優先通過SBD，幾乎完全避免了體二極管的導通。

因此，“內部集成SiC SBD”帶來了雙重價值：

性能價值： SBD的 $V_F$ 更低，且?guī)缀鯖]有反向恢復損耗（$Q_{rr}$），顯著降低了系統的續流損耗和開關損耗。

可靠性價值： 通過杜絕BPD退化機制，確保了PCS在長達20年的服務壽命中，其核心參數（$R_{DS(on)}$）和系統效率保持高度穩定。

4.0 基本半導體SiC分立器件在PCS拓撲設計中的戰略價值

盡管功率模塊提供了高度集成的解決方案，但SiC分立器件在PCS設計中依然具有不可替代的戰略價值。它們?yōu)橄到y(tǒng)設計師提供了最大的拓撲靈活性（例如，交錯并聯、多相設計、自定義的三電平NPC/ANPC/T-NPC拓撲）和更自由的熱設計空間（可將熱源均勻分散在更大的PCB面積上）?；景雽w的SiC MOSFET分立器件產品線 覆蓋了750V、1200V至1400V的關鍵電壓等級，為PCS設計師的“工具箱”提供了精確的武器。

表3：基本半導體SiC分立器件的PCS拓撲應用

代表型號 (Part Number)	額定電壓 (VDS?)	典型導阻 (RDS(on)?)	封裝 (Package)	核心特性 (Key Feature)	目標PCS拓撲 (Target PCS Topology)
B3M010140Y	1400 V	10 m$Omega$	TO-247PLUS-4	高電壓裕度 (40%), 極低導阻, 4-pin開爾文源極	高可靠性 1000V PCS (兩電平), 1500V PCS (三電平)
B3M020140ZL	1400 V	20 m$Omega$	TO-247-4L	高電壓裕度 (40%), 4-pin開爾文源極, 127A高電流	高可靠性 1000V PCS (兩電平), 1500V PCS (三電平)
B3M013C120Z	1200 V	13.5 m$Omega$	TO-247-4	銀燒結工藝, 4-pin開爾文源極, 180A高電流	主流 1000V PCS (兩電平)
B3M010C075Z	750 V	10 m$Omega$	TO-247-4	銀燒結工藝, 4-pin開爾文源極, 完美匹配1000V三電平	1000V PCS (三電平NPC/ANPC)

4.1 1400V MOSFET (B3M020140ZL / B3M010140Y): 應對1000V/1500V系統的關鍵電壓裕度

基本半導體的1400V SiC MOSFET系列 1是其產品組合中極具戰略意義的一步，直接解決了1000V PCS系統設計的核心痛點：電壓裕度（Voltage Margin）。

如前所述，在1000V母線上使用1200V器件，安全裕度僅20%。對于需要并網、且暴露于復雜電網波動（如雷擊浪涌、負載突變）下的PCS而言，這個裕度極易被突破，導致災難性的器件失效。

基本半導體的1400V器件 1將這一安全裕度提升至40%（$1400V / 1000V = 1.4$）。這40%的裕度（400V的“緩沖墊”）使PCS系統在面對瞬態過電壓時具有極高的魯棒性，是實現20年長壽命高可靠性設計的工程首選。

此外，基本半導體在該電壓等級下提供了差異化的導阻選項：

B3M020140ZL (20m$Omega$) ：作為標準高性能器件，適用于大多數1000V系統。

B3M010140Y (10m$Omega$) ：作為超低導阻的旗艦器件，其價值在于簡化大功率并聯設計。

在設計一個 >100kW 的PCS時，設計師可能需要并聯多個20m$Omega$的器件才能達到所需的總導阻。而器件并聯會引入復雜的均流問題、PCB布局挑戰和柵極驅動振蕩風險。B3M010140Y（10m$Omega$）的出現，使得設計師可以用更少（理論上減半）的并聯器件數量，或在相同并聯數量下實現更低的總導通損耗，從而極大簡化了高功率PCS的設計，提升了系統的穩定性和功率密度。同時，這兩款1400V器件也是1500V三電平拓撲的理想選擇。

4.2 1200V MOSFET (B3M013C0120Z): 高性能三電平（NPC）拓撲的核心

B3M013C0120Z 1則是基本半導體為1500V母線架構“路徑一”（三電平拓撲）量身打造的“精確制導武器”。

如2.0節所述，1500V的直流母線在三電平NPC/ANPC拓撲中，理論上施加在每個開關器件上的電壓僅為 $1500V / 2 = 750V$?；景雽w的B3M013C0120Z具有1200V的額定電壓，完美匹配了這一需求 。

其價值在于，它不僅提供了精確的電壓等級，還提供了10m$Omega$的超低導通電阻。在NPC拓撲中，中點鉗位二極管（或開關）的導通損耗是系統損耗的重要組成部分。使用這款低導阻、高速開關的SiC MOSFET來構建三電平拓撲，無論是作為主開關還是鉗位開關，都能將損耗降至極限。

此外，該器件明確采用了銀燒結工藝（Silver Sintering applied） ，提供了極低的熱阻（$R_{th(jc)} = 0.20 K/W$） 1和卓越的抗熱疲勞性，使其成為構建高效、高密度、高可靠性1500V PCS的理想分立器件。

4.3 1200V MOSFET (B3M013C120Z): 1000V系統的主流與靈活性

1200V B3M013C120Z（13.5m$Omega$） 是當前1000V母線系統的主力軍。在125kW工商業PCS的應用案例中 ，基本半導體同時推薦了此器件（B3M013C120Z）、另一款30m$Omega$的1200V器件（B2M030120Z）以及Pcore E2B模塊（BMF240R12E2G3）。

這種看似“重復”的推薦，實則體現了基本半導體生態系統的設計靈活性。一個125kW的PCS系統內部包含多個不同的功率單元。

主功率逆變器（Main Inverter）： 作為核心的雙向AC/DC變換器，它承載125kW的全功率，對效率和性能要求最高。設計師可以根據熱設計和成本目標，選用集成度高的BMF240R12E2G3模塊，或者選用并聯的B3M013C120Z（13.5m$Omega$）分立器件。

輔助電源（Aux. Power）或PFC級： 系統內部的輔助電源、PFC電路或電池均衡電路，其功率等級遠低于主逆變器。

在這些低功率電路上，如果同樣使用昂貴的13.5m$Omega$旗艦器件，無疑是一種成本浪費。此時，使用成本更低、性能足夠的30m$Omega$器件（B2M030120Z） 1 則是更優的成本選擇。

因此，基本半導體在1200V這一主流等級上，提供了一個分層的解決方案組合。它允許設計師在同一個系統內的不同子電路中，根據實際需求進行精細的成本和性能平衡，同時所有核心器件均來自同一供應商，保證了供應鏈的穩定和技術支持的統一。

5.0 性能與可靠性的基石：從材料到封裝的深度技術解析

PCS的價值不僅在于初始的高效率，更在于20年生命周期內的持續可靠運行。基本半導體通過在材料科學、芯片技術和封裝工藝上的深度創新，為其器件的長期可靠性筑起了堅實的壁壘。

5.1 可靠性分析：$text{Si}_3text{N}_4$ AMB基板與高溫焊接技術

功率模塊的長期失效，很大程度上源于熱機械疲勞（Thermo-mechanical fatigue）。PCS在戶外運行，經歷日夜溫差（$Delta T$）和負載波動（$Delta P$），導致模塊內部的SiC芯片、陶瓷基板（Substrate）和銅底板（Baseplate）之間因熱膨脹系數（TCE）不匹配而產生巨大的熱機械應力。

這種應力日積月累，最終導致陶瓷基板開裂或陶瓷與銅層之間的分層（Delamination），使熱阻（$R_{th}$）劇增，器件最終因過熱而燒毀。

基板材料的選擇是決定模塊長期可靠性的第一個關鍵?；景雽w的資料中提供了 $text{Si}_3text{N}_4$（氮化硅）與傳統 $text{AlN}$（氮化鋁）、$text{Al}_2text{O}_3$（氧化鋁）的詳細性能對比 。

表2：不同陶瓷覆銅板基板的性能對比

類型 (Type)	導熱率 (Thermal Cond.) (W/mk)	抗彎強度 (Bending Strength) (N/mm2)	熱膨脹系數 (TCE) (ppm/K)
$text{Al}_2text{O}_3$	24	450	6.8
$text{AlN}$	170	350	4.7
$text{Si}_3text{N}_4$ (BASIC選用)	90	700	2.5

這份對比數據揭示了基本半導體的關鍵設計取舍：

$text{Al}_2text{O}_3$ 的導熱率最低（24 W/mk），散熱性能最差，不適用于大功率PCS。

$text{AlN}$ 雖然具有最高的導熱率（170 W/mk），但其機械性能極差，抗彎強度僅為350 N/mm2，是一種非常脆的材料。

$text{Si}_3text{N}_4$ 提供了良好的導熱性（90 W/mk），更重要的是，它的抗彎強度高達700 N/mm2，是AlN的兩倍。同時，其熱膨脹系數（2.5 ppm/K）與SiC芯片（約4 ppm/K）更為接近。

關鍵的測試結論是：“經過1000次溫度沖擊后，$text{Al}_2text{O}_3$/$text{AlN}$的覆銅板會出現銅箔與陶瓷之間的分層現象，而$text{Si}_3text{N}_4$則...保持了良好的接合強度” 。

這意味著，雖然采用AlN基板的模塊在初始測試時可能表現出更低的熱阻，但在PCS長達20年的嚴苛熱循環下，它更容易發生機械開裂或分層失效?；景雽w選用**$text{Si}_3text{N}_4$ AMB基板**，是犧牲了一部分（但仍足夠好）的導熱性，換取了根本性的機械魯棒性和抗熱疲勞能力。這是針對儲能PCS長壽命需求的關鍵設計決策。

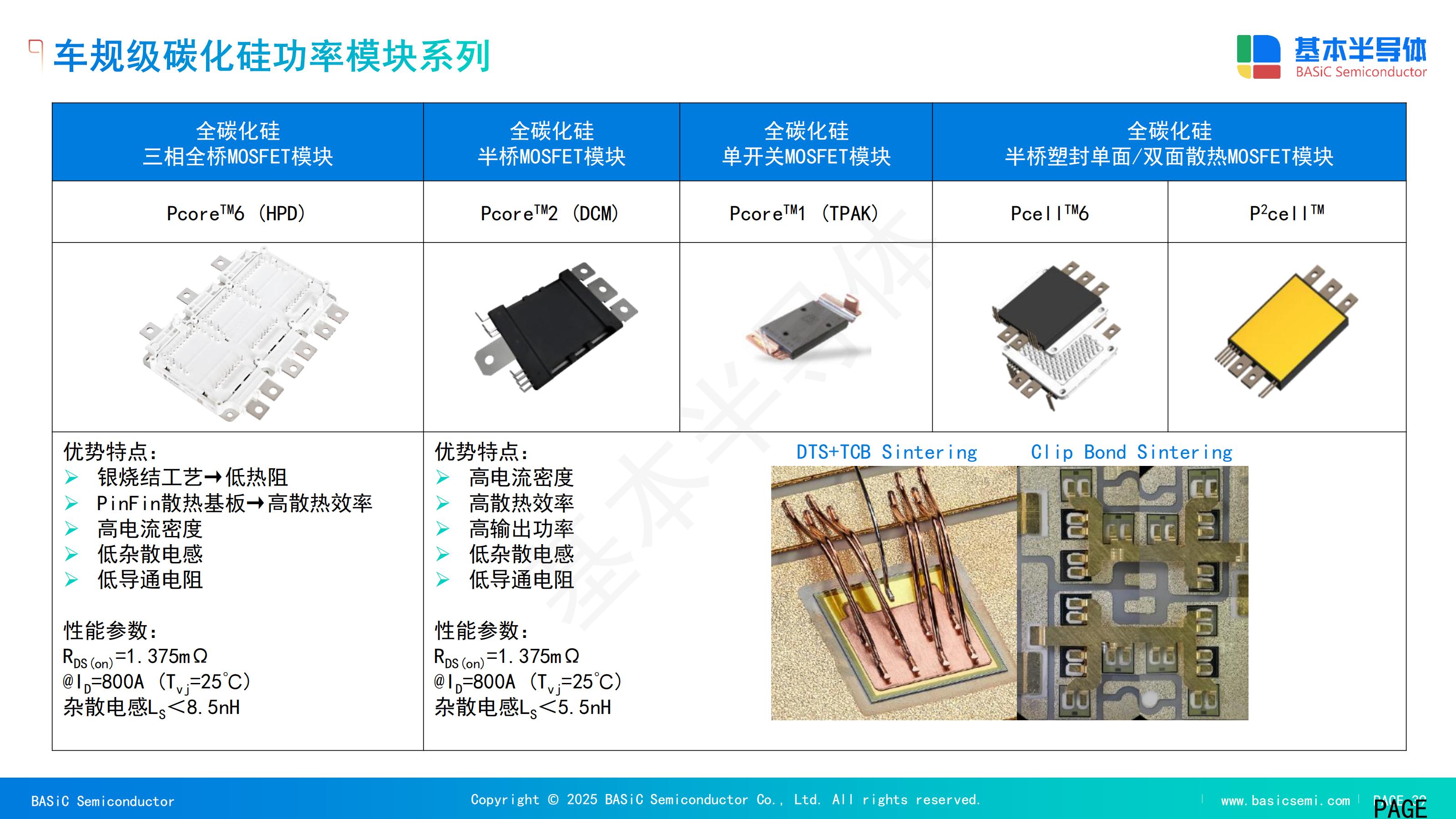

此外，基本半導體還通過采用高溫焊料（High-temperature solder） 1 和銀燒結（Silver Sintering）工藝 1 來進一步增強可靠性。銀燒結層相比傳統焊料層，具有更高的熔點、更高的導熱率和更強的抗熱疲勞性。$text{Si}_3text{N}_4$ 基板 + 銀燒結工藝 + 高溫焊料，構成了一個全方位的抗熱疲勞可靠性設計。

5.2 性能分析：低雜散電感與4-Pin開爾文源極的價值

如3.1節所述，低雜散電感（如Pcore 62mm模塊的 <14nH） ?是實現高速開關、降低電壓尖峰、從而提高功率密度的封裝技術基礎。

而在分立器件層面，基本半導體廣泛采用了**4-Pin開爾文源極（Kelvin Source）**封裝（如TO-247-4L, TO-247PLUS-4） 。這一設計同樣是為了完全釋放SiC芯片的高速開關潛力。

在傳統的3引腳封裝（如TO-247-3）中，柵極驅動回路和功率主回路（源極電流 $I_S$）共用同一個源極引腳。這個引腳上存在寄生電感 $L_S$。在SiC高速開關期間，源極主電流的高 $di_S/dt$ 會在這段寄生電感上產生一個反向感應電壓（$V_{feedback} = -L_S times di_S/dt$）。

這個 $V_{feedback}$ 會從外部施加的柵極驅動電壓（$V_{GS,ext}$）中“減去”，導致芯片內部的實際柵源電壓（$V_{GS,int} = V_{GS,ext} - V_{feedback}$）發生畸變。這種負反饋效應會阻礙和減慢器件的開關動作，導致開關時間變長，開關損耗（$E_{sw}$）顯著增加，并可能引起柵極振蕩。

4-Pin開爾文源極封裝通過提供一個專用的“開爾文源極”引腳來解決這個問題。該引腳專用于柵極驅動信號的返回路徑，幾乎不承載功率主電流。這使得功率回路（高 $di_S/dt$）與柵極驅動回路完全解耦（Decoupled）。驅動器施加的 $V_{GS,ext}$ 能夠精確、干凈、快速地傳遞到芯片內部的 $V_{GS,int}$，從而實現了最低的開關損耗和最穩定的開關過程。

最后，如3.3節所述，模塊內部集成的SiC SBD ，不僅通過避免BPD效應保證了長期可靠性，其更低的 $V_F$ 和近零的 $Q_{rr}$ 也顯著降低了續流導通損耗和反向恢復損耗，是提升系統效率的直接貢獻者。

6.0 量化價值：SiC MOSFET與IGBT在PCS應用中的仿真對比

理論分析最終需要數據驗證?；景雽w提供了一組其SiC模塊（BMF540R12KA3）與同級別IGBT模塊（FF800R12KE7）在典型PCS/電機驅動工況下的仿真對比數據，直觀地量化了SiC技術的應用價值 。

6.1 效率與損耗：6kHz/300Arms工況對比

許多PCS系統為了遷就IGBT的開關性能，目前仍運行在較低的開關頻率（如6-10kHz）。仿真對比了在6kHz載頻、800V母線、300Arms相電流工況下，兩種器件的性能表現 。

表4：SiC (BMF540R12KA3) vs. IGBT (FF800R12KE7) @ 6kHz / 300Arms 工況對比

模塊類型 (Module Type)	載頻 (fsw)	相電流 (Arms)	單開關導通損耗 (W)	單開關開關損耗 (W)	單開關總損耗 (W)	最高結溫 (Tj_max?)	系統效率 (%)
IGBT (FF800R12KE7)	6 kHz	300 A	161.96	957.75	1119.71	129.14 °C	97.25
SiC (BMF540R12KA3)	6 kHz	300 A	133.64	51.71	185.35	102.7 °C	99.53

數據來源: (仿真條件: $V_{dc}=800V$, $T_{sink}=80^circ C$, $cos~phi=0.8$)

這份數據揭示了SiC的即時收益：

損耗的劇降： 即使在6kHz的低頻下，IGBT的損耗（1119.7W）也主要由開關損耗（957.7W）主導。而SiC的開關損耗（51.7W）幾乎可以忽略不計。最終，SiC模塊的總損耗僅為IGBT的16.6%，實現了83.4%的損耗降低。

結溫的大幅下降： 損耗降低83.4%，直接使SiC模塊的最高結溫（$T_j$）降低了26.4°C（從129.1°C降至102.7°C）。根據阿倫尼烏斯方程（Arrhenius's law），半導體器件的壽命與工作溫度呈指數關系。結溫每降低10°C，壽命約延長一倍。結溫降低26.4°C，意味著SiC模塊的預期運行壽命和可靠性將實現指數級的增長。

效率的直接提升： 2.28個百分點的效率提升（從97.25%到99.53%），在一個1MW的儲能電站中，假設每天滿充滿放一次，一年將額外節省約： $1MW times 2.28% times 24h times 365d approx 200 MWh$ 的電量。這是直接的運行收益（OpEx降低）。

散熱系統降本： 器件損耗降低83.4%，意味著PCS所需的散熱系統（散熱器、風扇或水冷）的規模和成本可以成比例地大幅降低。

6.2 頻率-電流曲線：SiC的功率密度優勢

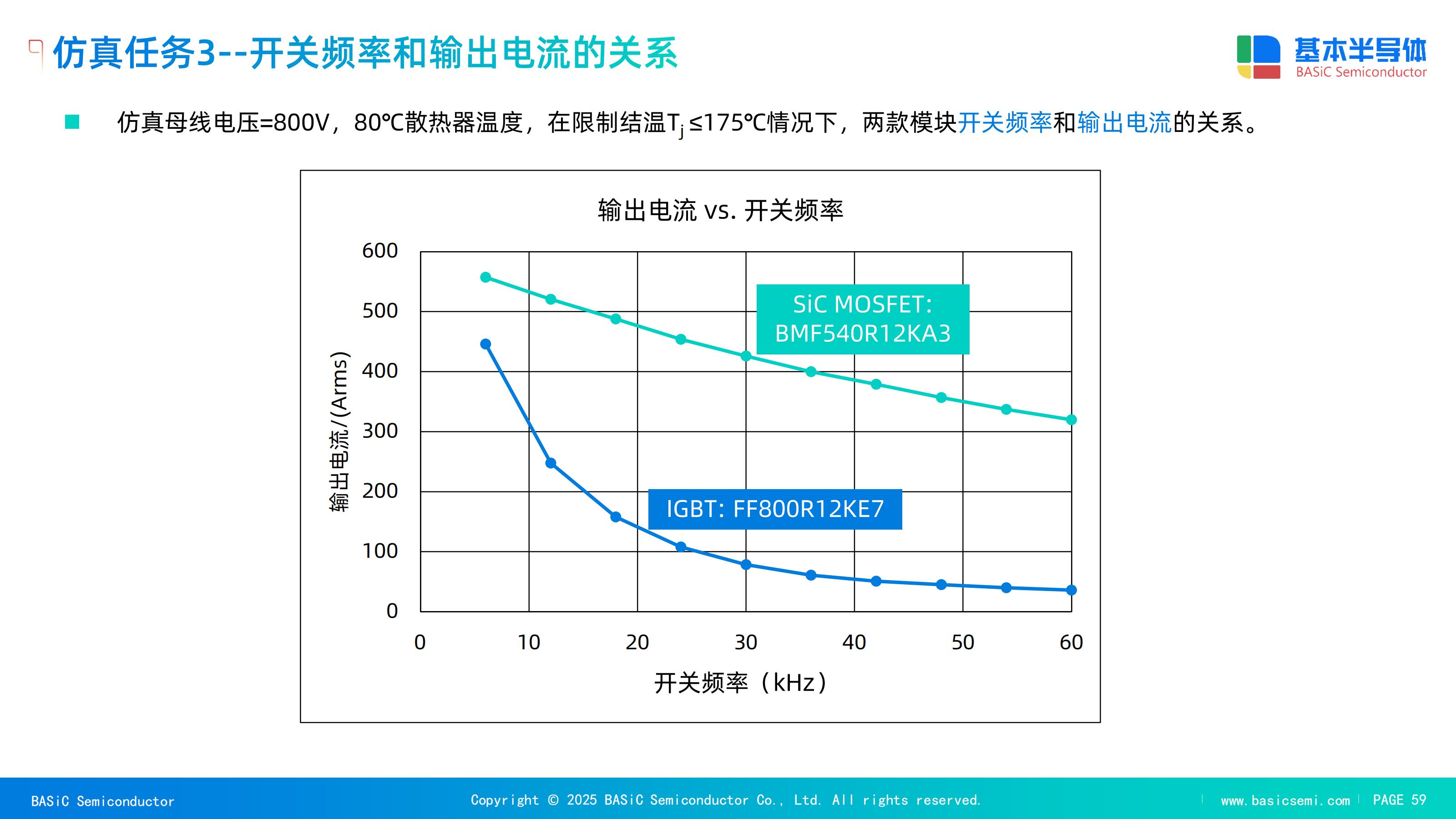

如果說6kHz的對比展示了SiC的“即時收益”，那么開關頻率與輸出電流的關系曲線 1 則揭示了SiC的“革命性價值”。該仿真在相同的散熱條件（$T_{sink}=80^circ C$）和相同的結溫限制（$T_{j} le 175^circ C$）下，對比了兩款模塊在不同開關頻率下的最大輸出電流能力。

仿真結果分析 ：

IGBT (FF800R12KE7)： 在6kHz時可輸出約446A的相電流。但由于其高昂的開關損耗，當開關頻率增加到10kHz時，其最大輸出電流能力驟降至200A以下。當頻率超過15kHz時，其輸出能力趨近于零。

SiC (BMF540R12KA3)： 在6kHz時可輸出約556.5A的相電流（本身就比IGBT高出25%）。最關鍵的是，得益于極低的開關損耗，當開關頻率提高到60kHz時，它仍然可以輸出近300A的電流。

這張圖表 1 揭示了兩者之間的范式轉變（Paradigm Shift）：

IGBT被“鎖定”在低頻區（<10kHz）。 任何提高開關頻率以縮小無源元件體積的嘗試，都會導致其載流能力的急劇崩潰。

SiC則“解鎖”了高頻區（20-60kHz）。 它允許設計師在保持高輸出電流（如300A）的同時，將開關頻率提高10倍（從6kHz到60kHz）。

在PCS系統中，電感、電容等磁性元件和濾波元件的體積與成本，與開關頻率$f_{sw}$成*反比*。采用SiC的PCS系統，可以通過將$f_{sw}$從6kHz提高到60kHz，在保持相同功率等級的同時，將這些無源元件的體積、重量和成本縮減數倍。

結論： SiC的真正價值不僅是“在6kHz下替換IGBT以提高2%的效率”，而是“通過將工作頻率提高10倍，徹底重新設計整個PCS系統，實現體積和成本的數量級優化”，從而革命性地提升功率密度，降低CapEx。

7.0 案例研究與生態系統：125kW工商業PCS完整解決方案

理論上的優勢最終需要轉化為可落地的產品?；景雽w在其公司介紹中 ，提供了一個針對125kW工商業PCS應用的完整產品選型推薦。這個案例研究充分展示了基本半導體作為“一站式解決方案供應商”的生態系統價值。

表5：基本半導體 125kW 工商業PCS 完整解決方案選型推薦

電路位置 (Circuit Block)	推薦型號 (Recommended P/N)	器件類型 (Device Type)	關鍵規格 (Key Spec)
主功率逆變 (Main Power Inverter)	BMF240R12E2G3	SiC 功率模塊	1200V / 5.5m$Omega$ / 半橋 1
	B3M013C120Z (x24)	SiC 分立器件	1200V / 13.5m$Omega$ 1
	B2M030120Z (x48)	SiC 分立器件	1200V / 30m$Omega$
門極驅動板 (Gate Driver Board)	BTD5350MCWR (x8)	SiC 驅動芯片	單通道隔離驅動 1
	BTD25350MMCWR (x4)	SiC 驅動芯片	雙通道隔離驅動 1
驅動板電源 (Driver Power)	BTP1521F (x4) / BTP1521P (x4)	電源控制芯片	驅動電源芯片 1
	TR-P15DS23-EE13 (x4)	專用變壓器	驅動電源變壓器
輔助電源 (Aux. Power)	B2M600170H	SiC 分立器件	1700V / 600m$Omega$ 1

這個選型列表揭示了基本半導體超越單純元器件銷售的核心戰略價值：為客戶降低采用SiC的技術壁壘和研發風險。

SiC MOSFET的超高速開關（高 $dv/dt$ 和 $di/dt$）是其最大的優勢，同時也是其最大的設計難點。它對柵極驅動器和電源提出了極其嚴苛的要求：

高CMTI（共模瞬變抗擾度）： 必須能承受 >100V/ns 的 $dv/dt$ 沖擊而不發生邏輯錯誤。

低傳播延遲和高匹配度： 確保并聯器件的精確同步和死區時間的最小化。

穩定的非對稱驅動電壓： 需要穩定、隔離的-5V（關斷）和+18V（開通）驅動電壓。

強大的峰值電流： 能夠快速充放電柵極電容（$Q_G$）。

如果PCS制造商從A公司購買SiC器件，從B公司購買驅動芯片，從C公司購買電源IC，他們將不得不花費數月時間進行繁瑣的匹配、驗證和調試，并承擔系統不兼容、振蕩或失效的巨大風險。

基本半導體的125kW PCS解決方案 則提供了一個內部匹配和優化的完整SiC子系統。BTD5350/BTD25350驅動芯片 1 被專門設計用來可靠、高效地驅動BMF/B3M系列SiC器件。BTP1521電源芯片 1被專門設計用來為BTD系列驅動器提供穩定、隔離的電源。

客戶購買的不是一堆獨立的零部件，而是一個經過驗證的、保證性能的系統解決方案。這極大降低了客戶的研發（R&D）風險和設計周期，使他們能夠更快地將高效、高密度的SiC PCS推向市場。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請?zhí)砑觾A佳電子楊茜微芯（壹叁貳 陸陸陸陸 叁叁壹叁）

8.0 結論與戰略建議

傾佳電子的深入分析表明，基本半導體的碳化硅產品線通過五個關鍵維度，為儲能變流器（PCS）的當前挑戰和未來發展提供了全面的、具有深遠影響的應用價值：

即時效率提升 (Immediate Efficiency Gains): 通過在現有PCS設計中替換IGBT，在6kHz的低頻下即可實現83.4%的損耗降低和2.28個百分點的系統效率提升，直接降低儲能電站的運營支出（OpEx）。

功率密度革命 (Power Density Revolution): 通過卓越的高頻性能（在60kHz下仍保持高輸出電流），釋放了PCS的系統設計自由度，使磁性元件和濾波器的體積得以成倍縮小，從而革命性地降低系統初始投資（CapEx）。

系統級長期可靠性 (System-Level Longevity): 通過采用**$text{Si}_3text{N}_4$ AMB基板**、銀燒結和集成SBD等先進技術，從材料和芯片層面解決了熱機械疲勞和器件參數退化等根本性問題，確保了PCS 15至20年的設計壽命 。

前瞻性的1500V架構支持 (Future-Proof 1500V Architecture): 憑借其1200V 分立器件和混合三電平E3B模塊 ，為行業向1500V直流母線的必然趨勢提供了完整、靈活且兼顧成本的解決方案。

加速上市的生態系統 (Ecosystem for Time-to-Market): 通過提供包括SiC器件、配套驅動IC（BTD系列）和電源芯片（BTP系列）在內的完整子系統解決方案 ，基本半導體極大地降低了客戶采用SiC的技術壁壘，扮演了“技術賦能者”而不僅是“器件供應商”的角色。

基于以上分析，為PCS系統設計師提供以下戰略建議：

對于 100-200kW 工商業PCS (1000V母線): 優先評估 Pcore? E2B (BMF240R12E2G3) 模塊，并完整采用其配套的 BTD/BTP 系列驅動和電源芯片生態，以實現最快的上市時間和最高的系統兼容性 。

對于 >200kW 集中式PCS (1000V母線): 評估 Pcore?2 62mm (BMF540R12KA3) 模塊，利用其 <14nH 的低雜散電感特性，將開關頻率提升至20-40kHz，以實現極致的功率密度和系統成本優勢 。

對于 >200kW 集中式PCS (1500V母線):

若追求成本與性能的平衡：應評估 Pcore?6 E3B (BMA3L360R12E3A3) 混合模塊，利用其針對拓撲優化的SiC+IGBT設計。

對于所有高可靠性1000V分立器件設計： 應立即評估從1200V器件向 1400V (如 B3M010140Y) 1 器件的遷移，以獲得關鍵的40%電壓裕度，確保系統在復雜電網波動下的長期魯棒性。

審核編輯 黃宇
