在自動駕駛感知系統的研發過程中，模型的性能高度依賴于大規模、高質量的感知數據集。目前業界常用的數據集包括 KITTI、nuScenes、Waymo Open Dataset 等，它們?yōu)樽詣?dòng)駕駛算法的發展奠定了重要基礎。

然而，構建真實世界的感知數據集并非易事——不僅需要投入大量人力、物力與時間成本，還需要面對數據采集受限、隱私合規、標注耗時以及極端場景難以獲取等諸多挑戰。

在此背景下，高保真虛擬數據集正成為自動駕駛感知算法研究的新方向。通過仿真平臺生成的虛擬數據，不僅能夠快速擴充數據規模，還可靈活構造復雜路況、惡劣天氣及罕見事件，為模型提供更全面的訓練樣本。

基于此，康謀推出了全新的高保真虛擬數據集——SimData。SimData依托aiSim的高精度物理建模與逼真視覺渲染能力，能夠生成多傳感器同步數據（包括相機、激光雷達、雷達、IMU 等），實現與真實世界數據一致的多模態特性。

SimData數據結構嚴格遵循nuScenes數據集格式規范，可直接使用官方nuscenes-devkit工具解析和可視化，大幅降低開發者上手成本。

本文將介紹SimData的核心特性與構建流程，并展示其在典型感知任務中的表現。SimData 正式版及相關對比測試報告將于近期發布，敬請持續關注康謀的最新動態。

02 SimData構建過程

傳感器布局

在 aiSim 仿真平臺中，我們嚴格復現了nuScenes 數據集的傳感器布局，以確保數據結構和多模態同步特性的一致性。

仿真車輛共配置了 6 路環視相機、5 個雷達（Radar）、1 個激光雷達（LiDAR）、1 個慣性測量單元（IMU）以及 1 個定位系統（GPS）。

其中，相機與雷達的采樣頻率均為 40 Hz，激光雷達的采樣頻率為 80 Hz，能夠滿足高時序精度的多傳感器同步采集需求。

各傳感器的空間布設與朝向如下圖所示：

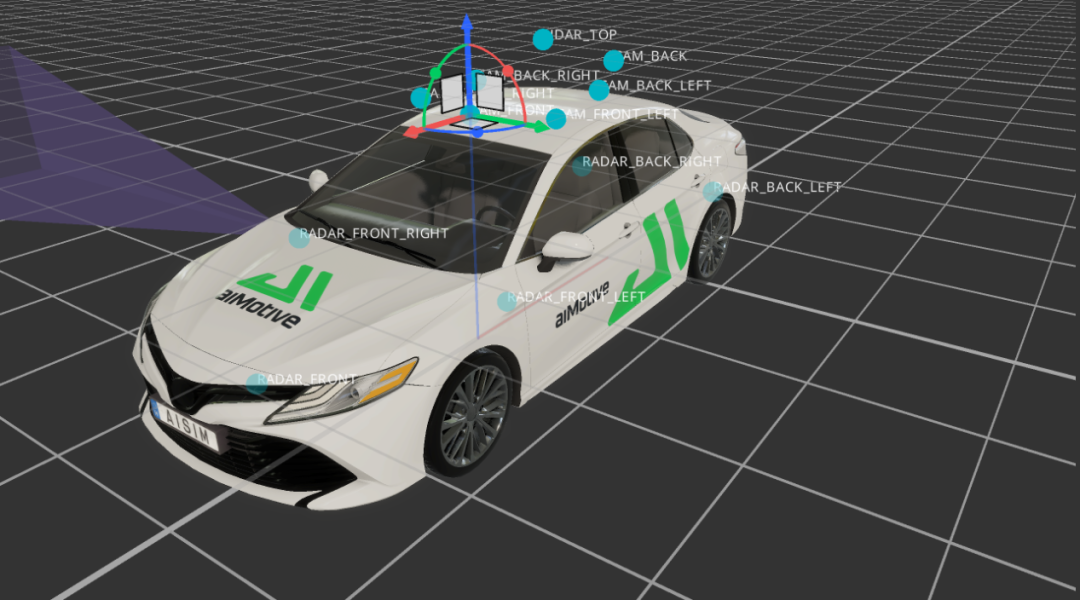

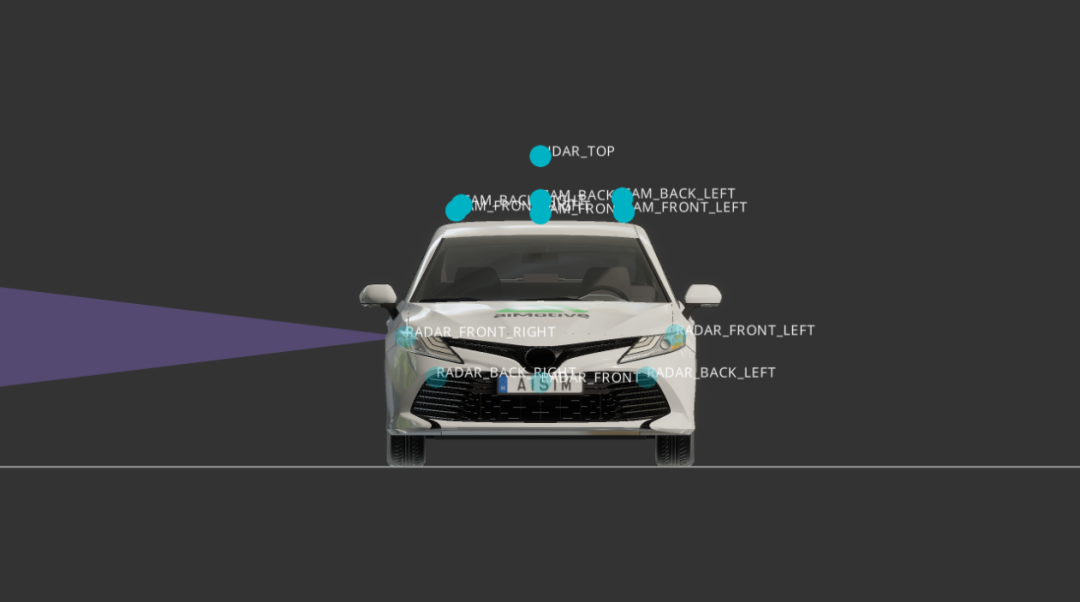

整體視圖（左）、前視圖（右）

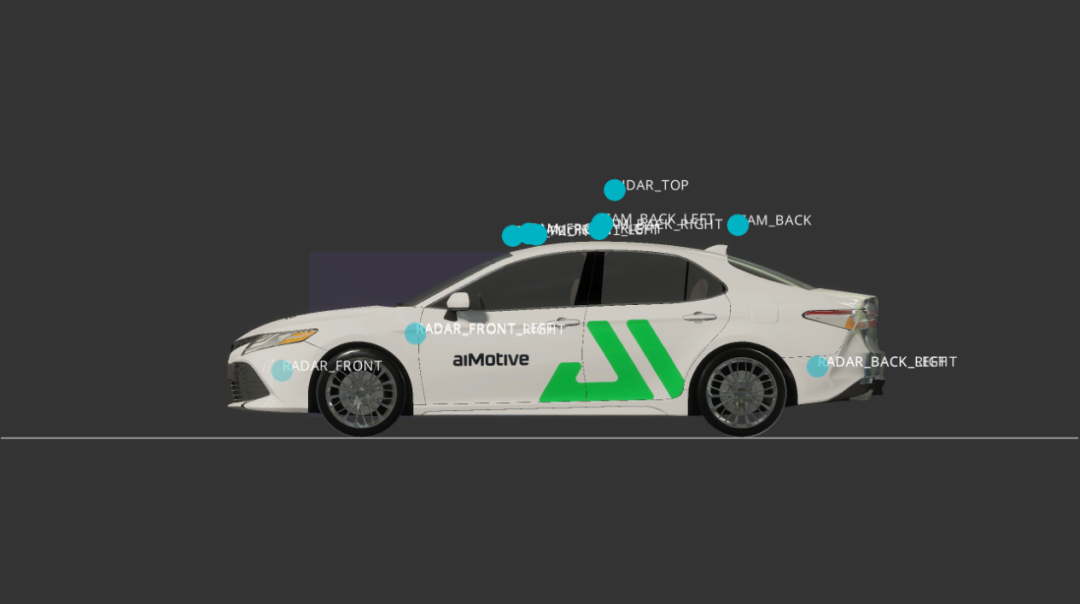

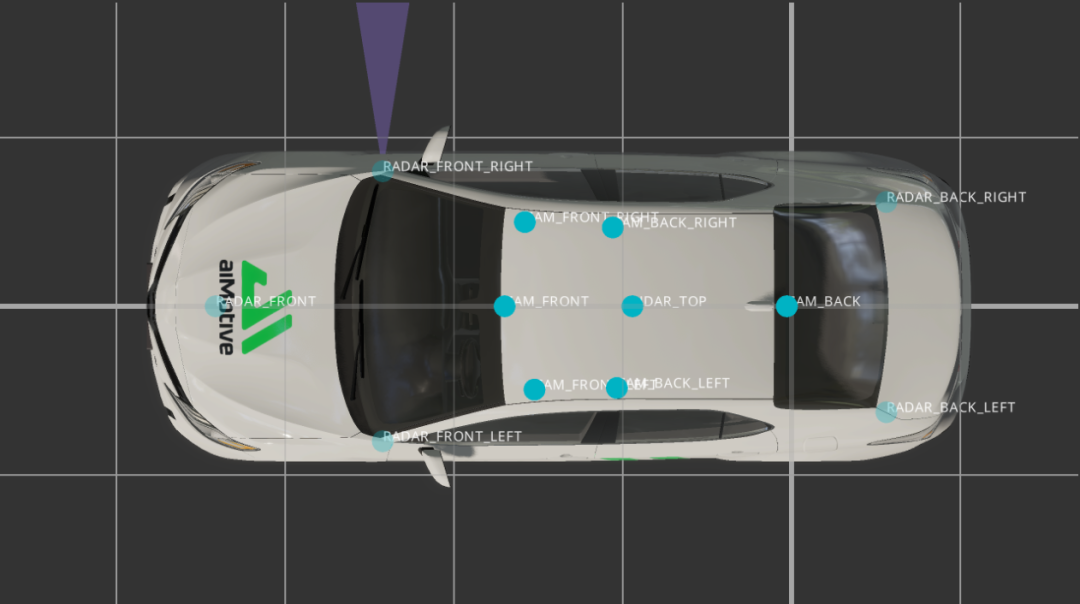

左視圖（左）、頂視圖（右）

與 nuScenes 不同的是，SimData中所有傳感器均采用FLU（Forward–Left–Up） 坐標系，而在 nuScenes 數據集中，相機傳感器使用的是RDF（Right–Down–Forward）坐標系。

在數據構建過程中，我們對所有標注文件進行了嚴格的坐標系轉換與對齊處理，確保坐標定義在邏輯上與 nuScenes 完全一致。

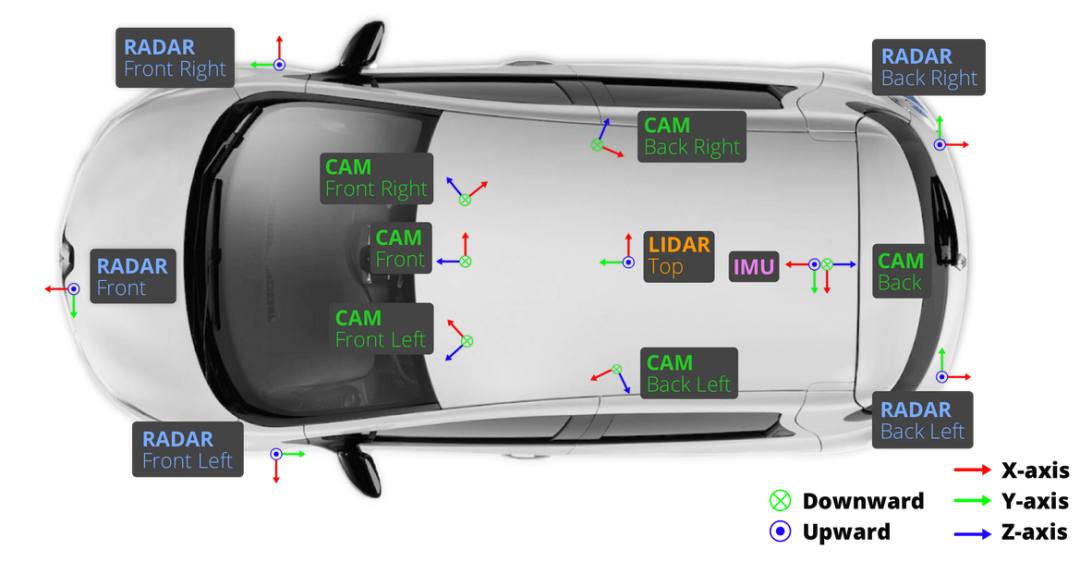

因此，用戶在使用 SimData 時，無需額外關注坐標差異，其數據解析與開發體驗與 nuScenes保持一致。下圖展示了nuScenes中各傳感器的典型布局及其坐標系定義。

數據結構

SimData 數據集在結構設計上與 nuScenes 完全保持一致。對于已經熟悉 nuScenes 的開發者而言，無需額外的適配或?qū)W習成本，即可快速上手SimData 的使用與解析。

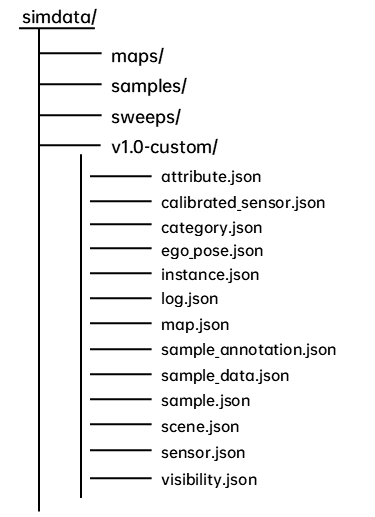

下圖展示了 SimData 數據集的整體目錄結構，nuScenes 同樣遵循這一組織形式，以實現無縫兼容與工具級互通。

具體說明如下：

maps文件夾

存放數據集中使用到的所有高精地圖圖像文件，用于提供地理位置信息和場景背景參考。

samples文件夾

存放各類傳感器的關鍵幀數據，包括：

- 6 路攝像頭圖像（.jpg文件）

- 5 路雷達點云（.pcd文件）

- 1 路激光雷達點云（.bin文件）

其中，每隔0.5 秒抽取一幀數據作為關鍵幀進行保存。

sweeps文件夾

保存除關鍵幀以外的連續傳感器數據，用于構建時序信息和多幀融合任務。

v1.0-*文件夾

存放傳感器的標注與元數據信息，所有文件均以.json格式保存，涵蓋時間戳、姿態參數、標注標簽、場景描述等內容。

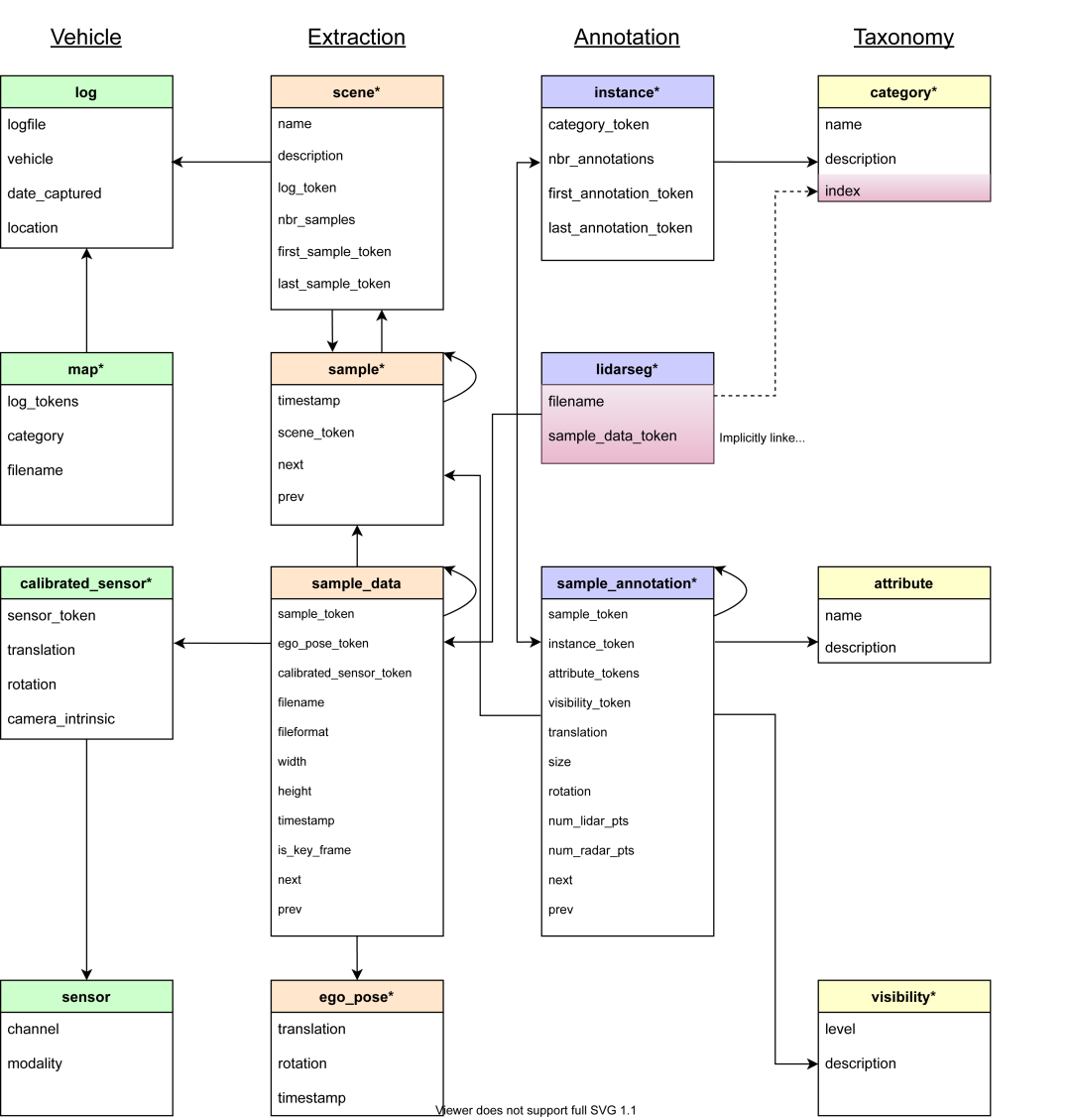

各個json標注文件的關系網絡也與nuScenes數據集保持一致，這里以nuScenes官方文件結構圖進行說明：

在 SimData 數據集中，每個文件中的信息塊均通過一個全局唯一的 UUID（Universally Unique Identifier） 作為token進行標識。

這些 token 構成了數據集中不同信息之間的關聯橋梁，用戶可通過sample.json、sample_data.json 和 sample_annotation.json三個核心文件獲取絕大多數標注與結構化信息。

sample.json

sample.json文件記錄了關鍵幀（Keyframe）的基礎信息。

- 每個關鍵幀都對應一個sample_token，用于唯一標識該幀數據。

- 通過scene_token可在scene.json文件中查找到該樣本所屬的場景。

- 文件中還提供了 前一幀 (prev) 與 后一幀 (next) 的token，可用于構建連續幀關系。

sample_data.json

利用sample_token可在sample_data.json 中獲取對應幀的多傳感器數據詳情，包括：

- ego_pose_token：車輛自車位姿的引用，可在 ego_pose.json 中獲得該時刻的位姿信息（位置與朝向）。

- calibrated_sensor_token：對應傳感器的標定參數，可在 calibrated_sensor.json 中查詢到該傳感器的內參與外參信息。

- filename：傳感器原始數據的文件路徑。若為相機數據，還包含圖像的高度與寬度。

- timestamp：時間戳（單位：微秒），用于多傳感器時間同步。

- is_key_frame：布爾值，指示該幀是否為關鍵幀。

- next / prev：分別指向下一幀和前一幀的 token，實現時序關聯。

sample_annotation.json

sample_annotation.json文件記錄了每個關鍵幀中檢測到的目標物體信息，可通過 sample_token 進行關聯。包含的主要字段如下：

（1）instance_token：目標實例的唯一標識。

可在 instance.json 中查詢到該實例對應的 category_token（類別信息）、首次與最后出現的關鍵幀 token。

通過 category_token 可進一步在 category.json 中獲取該實例的具體類別名稱。

（2）visibility_token：

可見度等級標識（共四級，數值越大表示可見度越高），其定義可在 visibility.json 中查閱。

（3）目標幾何與姿態信息，這些位姿均定義在傳感器坐標系下。

中心點位置 (translation)

尺寸大小 (size)

旋轉角度 (rotation)，以 四元數（Quaternion） 形式存儲

（4）點云統計信息

檢測框中包含的激光雷達點數 (num_lidar_pts) 與 雷達點數 (num_radar_pts)。

（5）前后幀關聯

分別記錄該實例在前一幀與后一幀中的對應 token。

03 SimData與感知模型使用示例

使用方法與真值可視化

SimData可以直接使用nuScenes-devkit進行解析，使用方法與nuScenes數據集一致。示例：

1. from nuscenes.nuscenes import NuScenes

2. nusc = NuScenes(version='v1.0-custom', dataroot=data_path, verbose=True)

得到示例化對象后便可以使用nuScenes官方提供的工具對SimData進行分析和模型訓練。配合cv2或matplotlib可以對數據集進行可視化：

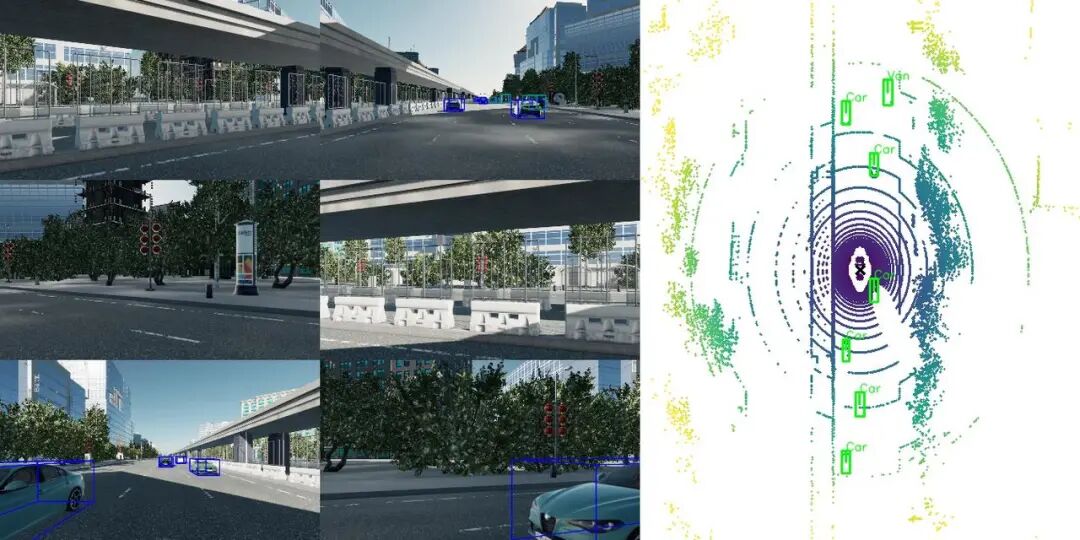

具有g(shù)t框的六路攝像頭輸出：

同步lidar點云，可以同時繪制出bev視角下的標注信息

bevformer檢測效果展示

以下是使用在nuScenes數據集下訓練的權重，采用bevformer-tiny模型直接進行檢測的效果（即沒有在SimData上進行訓練）。

1. bevformer官方代碼庫：https://github.com/fundamentalvision/BEVFormer/tree/master

2. bevformer論文：https://arxiv.org/pdf/2203.17270

04 總結

本文闡述了虛擬數據集在自動駕駛感知研究中的重要性，并介紹了基于aiSim仿真平臺生成的高保真虛擬感知數據集——SimData。

文章詳細說明了 SimData 的數據組成結構與使用方法，并利用開源感知模型對其進行了檢測驗證，從而驗證了數據集的可用性與有效性。

后續，康謀團隊將發布更為詳盡的測試與對比報告，以進一步驗證SimData與真實數據集之間的高一致性。通過這一系列工作，我們不僅證明了aiSim仿真環境的高保真特性，也為研究者與開發者提供了一個高質量、易用且可擴展的虛擬感知數據資源，以持續助力自動駕駛感知算法的研究與訓練。
