一、案例背景與項目痛點

案例背景：

某新能源汽車零部件制造商建設了一條全新的智能化機器人焊接產線。產線主控系統采用多臺西門子S7-1500/1200系列PLC，通過Profinet網絡連接遠程IO站、視覺系統及人機界面，構成工廠級控制主干。而產線上部署的六臺焊接機器人，其內部構成復雜：每個機器人的六個關節伺服驅動器、末端執行器以及手爪IO模塊，均作為CANopen從站，掛接在機器人控制器內部的CANopen總線上。

項目核心痛點：

1.數據深度獲取困難：主站PLC只能與機器人控制器進行簡單的I/O信號交互（如啟動/停止、故障復位），無法實時獲取機器人內部每個關節電機的詳細數據（如實時扭矩、轉速、溫度、絕對位置等）。這導致無法進行基于負載數據的預測性維護，也無法精細優化焊接工藝。

2.診斷與調試效率低下：當機器人發生報警時，維護人員必須分別排查——先在上位機看到機器人整體報警，再跑到現場，通過機器人自帶的示教器或?qū)Ｓ密浖B接其CANopen網絡，才能定位到是哪一個具體的關節或IO模塊出了問題，耗時耗力。

3.系統協同性不足：由于數據不通，產線PLC無法根據機器人關節的實際負載情況動態調整節拍，難以實現真正的柔性生產。整個系統如同一個“黑箱”，機器人的深層運行狀態對上層系統不可見。

二、解決方案：遠創智控YC-PN-COP協議轉換網關

為解決上述痛點，我們引入了遠創智控YC-PN-COP協議轉換網關。這款智能網關是一款專為Profinet與CANopen網絡集成而設計的高性能數據采集器。

網關功能簡介：

雙向協議透明轉換：網關在Profinet側作為IO設備（從站），在CANopen側作為主站。它能夠主動輪詢CANopen網絡上的所有從站設備，并將其數據映射到Profinet的輸入/輸出映像區中，實現雙向無縫數據傳輸。

完整的CANopen主站功能：支持DS301、DS302等核心標準，具備NMT（網絡管理）、SDO（服務數據對象）加速傳輸、PDO（過程數據對象）映射等完整功能，可管理多達127個CANopen從站。

強大的數據預處理能力：作為一款邊緣計算網關，它能夠在網關層面進行數據預處理，如對關節溫度數據進行閾值判斷并直接生成報警位、對電機扭矩?cái)?shù)據進行濾波或單位換算，極大減輕了上層PLC的運算負擔。

便捷的配置工具：通過用戶友好的配置軟件，可以輕松掃描并識別CANopen網絡上的所有從站設備，圖形化地拖拽配置PDO映射關系，將CANopen對象字典的索引與子索引直接映射到西門子PLC的DB塊或I/O地址。

三、實施過程與清晰的系統拓?fù)?/p>

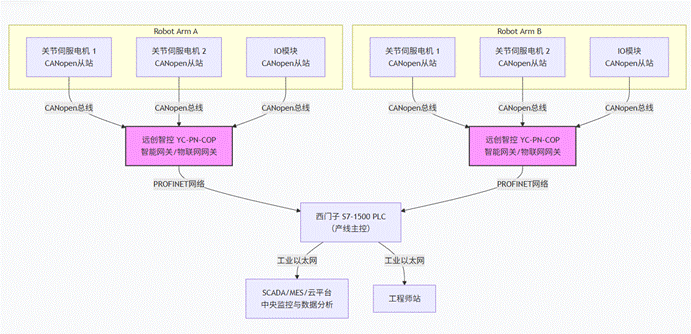

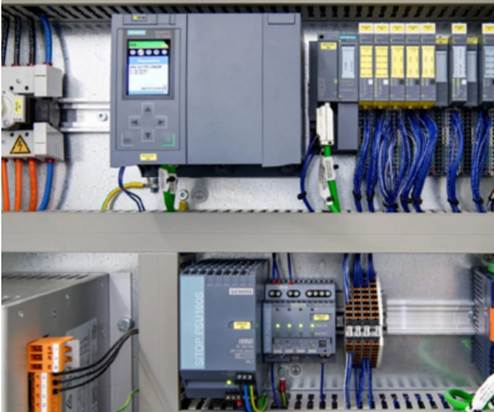

1.硬件連接與拓?fù)渲貥?gòu)

2.軟件配置

西門子側：在TIAPortal中，導入網關的GSDML文件，將其作為標準PN設備添加。為每個網關分配一個固定的IP地址和足夠的I/O數據交換空間（例如，512字節輸入/512字節輸出）。

網關側：

使用YC系列配置軟件，掃描并連接至機器人的CANopen網絡，自動識別出所有關節電機和IO模塊。

為每個需要監控的從站設備（如每個關節驅動器）配置PDO。例如，將驅動器的“實際扭矩”、“實際位置”、“電機溫度”等對象字典參數映射到發送PDO1中。

將所有這些PDO數據，整體映射到在TIAPortal中為網關分配的輸入數據區。

同時，也可以配置接收PDO，用于從PLC向驅動器發送“扭矩限制值”、“控制字”等命令。

數據對接：配置完成后，在西門子PLC中，可以直接通過訪問`PDBx.DBX0.0BYTE512`這樣的方式，一次性讀取所有機器人的關節數據，并進行邏輯處理。

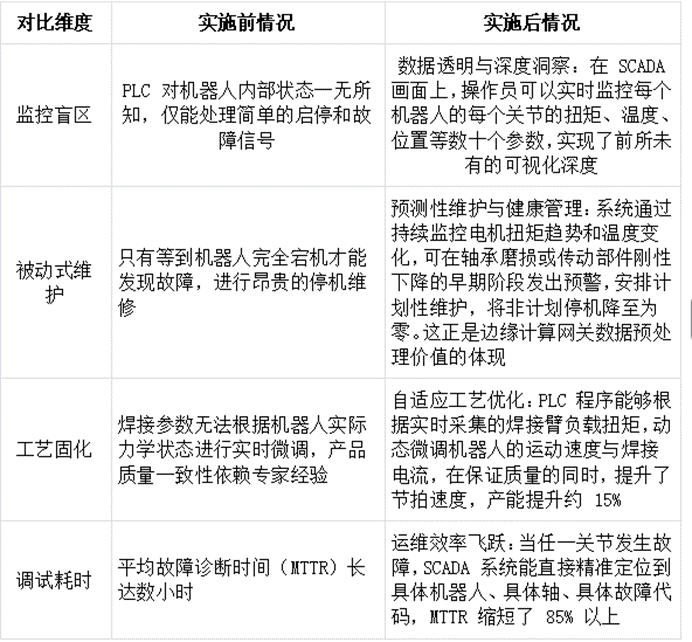

四、應用效果與實施前后對比

五、行業推廣與前景展望

YC-PN-COP智能網關所代表的深度集成工業網關方案，是打通設備層與信息層，構建數字孿生工廠的關鍵一環。其在以下主流且高速發展的行業中應用前景極為廣闊：

1.光伏與鋰電生產：該行業生產線上的串焊機、疊片機、卷繞機等核心設備，內部大量采用CANopen總線伺服。通過此物聯網網關，可以實現對所有運動軸的實時監控與工藝參數優化，對于提升生產良率和設備OEE（綜合效率）至關重要。

2.半導體與電子裝配：在晶圓搬運、貼片機、引線鍵合等精密設備中，對運動控制的實時性和狀態監控要求極高。該網關能提供低延遲、高可靠性的數據通道，為設備健康管理（PHM）和預防晶圓破損提供數據基礎。

3.高端機床與激光加工：五軸聯動機床、激光切割機的刀庫、刀塔、輔助軸常為CANopen從站。網關方案能實現加工過程的全程力控?cái)?shù)據追溯，提升加工精度和刀具壽命管理。

4.AGV/AMR（自主移動機器人）：AGV內部的驅動輪、轉向舵輪、叉臂電機等通常是CANopen設備。通過網關，車隊管理系統可以實時獲取每一臺AGV的深度驅動數據，實現更智能的調度、路徑規劃和預防性維護。

六、總結

在智能制造邁向縱深之際，數據的價值與獲取數據的深度和廣度成正比。本項目成功證明，遠創智控YC-PN-COP這類專業的工業網關，已經超越了傳統協議轉換的范疇，它是賦能智能機器人的物聯網網關、是實現本地智能決策的邊緣計算網關、是挖掘底層數據金礦的數據采集器，更是一個不可或缺的智能網關。

它精準地解決了高端裝備內部網絡與工廠級網絡融合的“最后一公里”問題，將機器人的每一個“關節”和“神經末梢”都暴露在數字世界中，為predictivemaintenance（預測性維護）、adaptivecontrol（自適應控制）和digitaltwin（數字孿生）等先進應用奠定了堅實的數據基石。隨著機器人產業和自動化技術的飛速發展，這種靈活、高效、深度的集成方案，必將成為未來智能產線的標準配置，驅動中國制造向“中國智造”的宏偉目標穩步邁進。
