ADC34J4x 是一款高線性度、超低功耗、四通道、14 位、50 MSPS 至 160 MSPS 模數轉換器 （ADC）。這些器件專為支持具有大動態范圍要求的苛刻高輸入頻率信號而設計。時鐘輸入分頻器為系統時鐘架構設計提供了更大的靈活性，而SYSREF輸入則實現了完整的系統同步。ADC34J4x 系列支持串行電流模式邏輯 （CML） 和JESD204B接口，以減少接口線的數量，從而實現高系統集成密度。JESD204B接口是一個串行接口，其中每個ADC的數據被串行化，并僅通過一個差分對輸出。內部鎖相環（PLL）將輸入ADC采樣時鐘乘以20，得出用于序列化每個通道的14位數據的位時鐘。ADC34J4x 器件支持子類 1，接口速度高達 3.2 Gbps。
*附件：adc34j45.pdf

特性

• 四通道
• 14 位分辨率
• 1.8V 單電源
• 靈活的輸入時鐘緩沖器，具有1、-2、-4分頻功能
• SNR = 72 dBFS，SFDR = 86 dBc（f 在 = 70兆赫
• 超低功耗：
  • 160 MSPS 時為 203 mW/通道
• 信道隔離度：105 dB
• 內部抖動
• JESD204B串行接口：
  • 支持子類 0、1、2
  • 每個 ADC 支持一個通道，最高可達 160 MSPS
• 支持多芯片同步
• 引腳對引腳兼容 12 位版本
• 封裝：VQFN-48（7 mm × 7 mm）

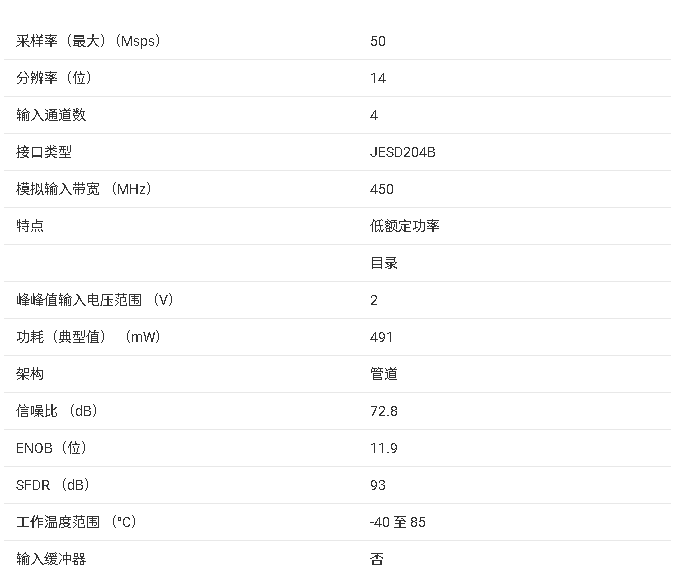

參數

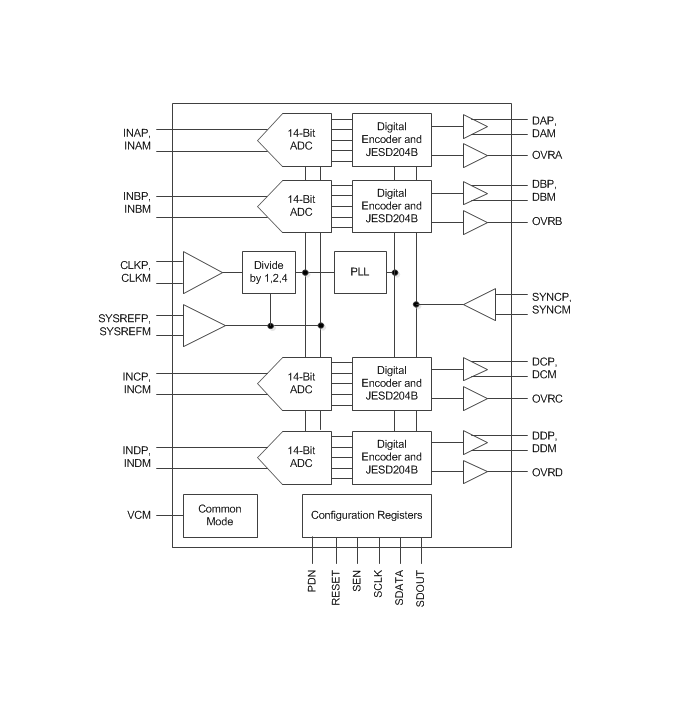

方框圖

ADC34J4x 是德州儀器推出的四通道 14 位高速 ADC 家族，涵蓋 ADC34J42/43/44/45 四款型號，核心優勢為高采樣速率、低功耗及 JESD204B 串行接口，適用于射頻通信、雷達、測試儀器等高頻信號采集場景。

一、核心產品參數

1. 基礎規格

• 分辨率與通道：14 位，四通道差分輸入，無丟失碼
• 采樣速率：ADC34J42（50 MSPS）、ADC34J43（80 MSPS）、ADC34J44（125 MSPS）、ADC34J45（160 MSPS）
• 封裝與溫度：VQFN-48（7mm×7mm），工作溫度 -40°C 至 85°C
• 電源規格：單 1.8V 供電（AVDD/DVDD），每通道功耗低至 203 mW（160 MSPS 時）

2. 輸入與性能特性

• 輸入特性：差分輸入范圍 2VPP（默認），支持 1VPP-2VPP 可調；輸入帶寬 450 MHz，輸入阻抗 6.5 kΩ（差分）、5.2 pF（差分）
• 動態性能：SNR 最高 72.7 dBFS（10 MHz 輸入），SFDR 最高 96 dBc，THD 低至 -94 dBc，內部孔徑抖動 200 fs（rms）
• 通道隔離：105 dB，支持內部抖動（Dither）功能，可優化 SFDR 性能

3. 接口與同步

• 數字接口：JESD204B 串行接口，支持子類 0/1/2，單通道單差分對輸出，最高速率 3.2 Gbps
• 同步特性：支持 SYSREF 外部同步信號，多芯片同步；內置時鐘分頻器（1/2/4 分頻），最大輸入時鐘 640 MHz
• 控制接口：SPI 串行編程接口，支持寄存器讀寫配置

二、關鍵功能特性

1. 信號處理與模式

• 內部抖動算法：可開啟 / 關閉，開啟時優化 SFDR，關閉時提升 SNR 約 0.5 dB
• 數字增益：0-6 dB 可調，對應輸入范圍 1VPP-2VPP，trade-off SNR 與 SFDR 性能
• 過壓指示：支持正常 / 快速兩種過壓檢測模式，快速模式響應延遲僅 9 個時鐘周期

2. 電源與功耗管理

• 功耗模式：支持全局掉電（功耗 5 mW，喚醒時間 85 μs）和待機模式（功耗 118 mW，喚醒時間 35 μs）
• 通道獨立掉電：可通過寄存器單獨關閉閑置通道，降低功耗

3. JESD204B 接口特性

• 幀格式：支持 LMFS=4421（20x 模式）和 LMFS=2441（40x 模式），可通過寄存器配置
• 測試模式：支持時鐘、編碼、PRBS（21?-1）等測試圖案輸出，便于鏈路驗證
• scrambling 功能：可選開啟數據擾碼，優化信號傳輸質量

三、典型應用場景

• 通信系統：多載波蜂窩基站、軟件無線電（SDR）、正交 / 分集無線電接收機
• 測試測量：網絡分析儀、矢量分析儀、通信測試設備
• 工業與國防：雷達、智能天線陣列、彈藥制導、無損檢測
• 電機控制：高精度電機控制反饋系統

四、設計與使用建議

• 時鐘設計：推薦使用低抖動時鐘源，高頻采樣時需優化時鐘鏈路，可添加帶通濾波降低抖動影響
• 輸入驅動：根據輸入頻率選擇匹配的驅動電路，低頻（<100 MHz）用 R-C-R 濾波，高頻（>230 MHz）簡化為串聯電阻
• PCB 布局：模擬輸入與數字輸出分離布線，避免平行走線；電源引腳就近配置 0.1 μF 去耦電容，電源源頭添加 10 μF+1 μF 組合電容
• 同步配置：多芯片同步時，需確保 SYSREF 信號時延一致，通過寄存器調整 LMFC 計數初始值優化同步精度
