ADC32RF8x（ADC32RF80和ADC32RF83）是一款14位、3GSPS、雙通道電信接收器和反饋器件系列，支持輸入頻率高達4 GHz及以上的射頻采樣。ADC32RF8x 系列專為高信噪比 （SNR） 而設計，可提供 –155 dBFS/Hz 的噪聲頻譜密度，并在較大的輸入頻率范圍內提供動態范圍和通道隔離。帶有片內端接的緩沖模擬輸入可在較寬的頻率范圍內提供均勻的輸入阻抗，并最大限度地減少采樣保持毛刺能量。
*附件：adc32rf80.pdf

每個通道都可以連接到一個雙頻數字下變頻器 （DDC），每個 DDC 最多三個獨立的 16 位數控振蕩器 （NCO），用于相位相干跳頻。此外，ADC還配備了前端峰值和RMS功率檢測器和報警功能，以支持外部自動增益控制（AGC）算法。

ADC32RF8x 支持具有基于子類 1 的確定性延遲的JESD204B串行接口，使用高達 12.5 Gbps 的數據速率，每個 ADC 最多有 4 個通道。該器件采用 72 引腳 VQFN 封裝（10 mm × 10 mm），支持工業溫度范圍（–40°C 至 +85°C）。

特性

• 14位、雙通道、3GSPS ADC
• 本底噪聲：–155 dBFS/Hz
• RF 輸入支持高達 4.0 GHz
• 孔徑抖動：90 fS
• 信道隔離度：95 dB（f 在 = 1.8 吉赫
• 光譜性能 （f 在 = 900 MHz，–2 dBFS）：
  • 信噪比：60.1 dBFS
  • SFDR：66dBc HD2、HD3
  • SFDR：76dBc 最差雜散
• 光譜性能 （f 在 = 1.85 GHz，–2 dBFS）：
  • 信噪比：58.9 dBFS
  • SFDR：67dBc HD2、HD3
  • SFDR：76dBc 最差雜散
• 片內數字下變頻器：
  • 多達 4 個 DDC（雙頻模式）
  • 每個 DDC 最多 3 個獨立 NCO
• 片內輸入箝位，用于過壓保護
• 可編程片內功率檢測器，帶報警引腳，支持 AGC
• 片上抖動
• 片內輸入端接
• 輸入滿量程：1.35 V聚丙烯
• 支持多芯片同步
• JESD204B接口：
  • 基于子類 1 的確定性延遲
  • 每通道 4 通道，速度為 12.5 Gbps
• 功耗：3.2 GSPS 時為 3.0 W/Ch
• 72引腳VQFN封裝（10 mm×10 mm）

參數

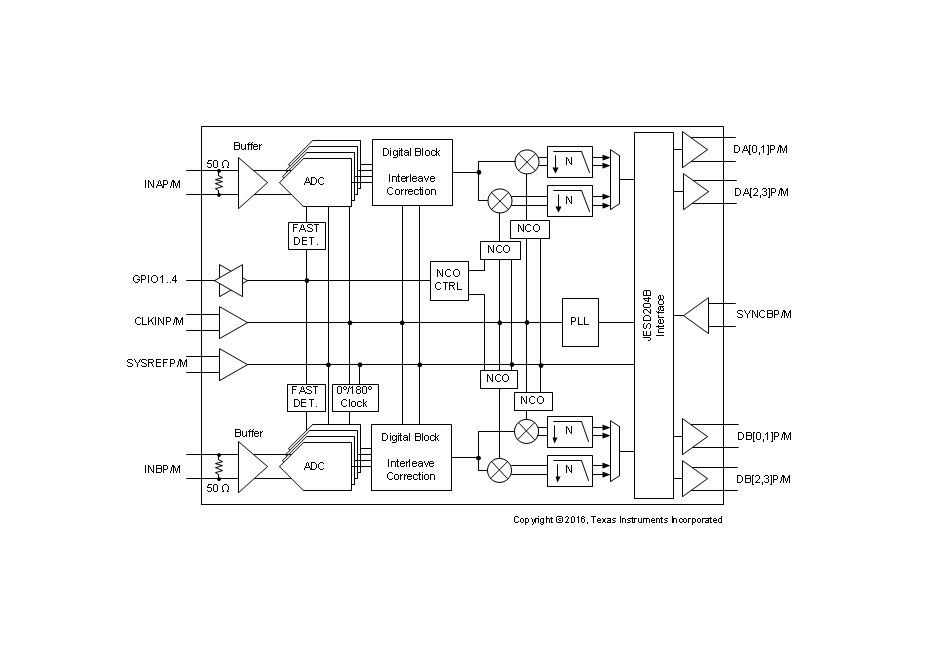

方框圖

ADC32RF8x 是德州儀器推出的高性能雙通道 RF 采樣模數轉換器（ADC）系列，包含 ADC32RF80 和 ADC32RF83 兩個型號，以 14 位分辨率、最高 3 GSPS 采樣率、寬頻輸入和高動態范圍為核心優勢，專為電信基礎設施、雷達、測試設備等高端寬帶接收場景設計。

一、核心特性與關鍵參數

1. 基礎性能

• 分辨率與采樣率：14 位分辨率無丟失碼，最大采樣率 3 GSPS，支持 0-4 GHz 寬頻輸入信號。
• 頻譜與動態性能：噪聲基底低至 -155 dBFS/Hz，1.8 GHz 時通道隔離度 95 dB；900 MHz 輸入下 SNR 達 60.1 dBFS，SFDR 76 dBc（最差雜散），IMD3 70 dBc。
• 低抖動特性：孔徑抖動僅 90 fS，搭配低噪聲時鐘源可進一步優化高頻信號采樣精度。

2. 核心功能

• 數字下變頻器（DDC）：ADC32RF80 支持單 / 雙波段模式（最多 4 個 DDC），ADC32RF83 僅支持單波段；每個 DDC 配備 3 個獨立 16 位 NCO，支持相位相干跳頻。
• 接口特性：JESD204B 接口（子類 1），每通道最多 4 條 lanes，單 lane 速率最高 12.5 Gbps，支持多芯片同步。
• 輔助功能：片上輸入鉗位保護、可編程功率檢測器（峰值 / RMS / 過范圍檢測），支持 AGC 閉環控制；內置交織校正和抖動功能，降低采樣失真。

3. 供電與功耗

• 供電電壓：模擬電源 AVDD19（1.8V-2.0V）、AVDD（1.1V-1.25V），數字電源 DVDD（1.1V-1.2V），需先啟動 DVDD 再啟動 AVDD19。
• 功耗表現：雙通道工作時典型功耗 6.54 W（3 GSPS，4 倍抽?。?，單通道模式可降至 4 W 左右，全局掉電模式功耗 360 mW。

二、產品型號差異

三、應用場景

適用于多載波 GSM 蜂窩基站、電信接收機、DPD 觀測接收機、回程接收機、RF 中繼器、分布式天線系統（DAS）以及軍用軟件無線電（SDR）、雷達系統等需要高動態范圍寬頻信號采樣的場景。

四、設計與使用建議

1. 電源與去耦

• 模擬電源（AVDD19、AVDD）和數字電源（DVDD）需分開布線，各電源引腳就近放置 0.1 μF 陶瓷去耦電容，電源入口處可增加 1-10 μF 電解電容濾波。
• 嚴格遵循供電時序：先啟動 DVDD（1.15V），再啟動 AVDD19（1.9V），AVDD 可靈活排序。

2. 時鐘與同步

• 時鐘輸入：采用差分時鐘驅動，內置 100 Ω 終端匹配，推薦使用低相位噪聲時鐘源（如 OCXO），外部時鐘抖動需控制在 50 fS 以內以保證高頻性能。
• 同步配置：通過 SYSREF 信號實現多芯片同步，需滿足 setup/hold 時序要求（2949.12 MSPS 時分別為 140 ps/50 ps），支持周期性或脈沖式 SYSREF 觸發。

3. 布局要點

• 區分模擬與數字區域：模擬輸入、時鐘線路與數字信號線（JESD204B 輸出）分開布線，避免平行走線，減少串擾。
• 接地與散熱：采用接地平面，芯片熱焊盤直接焊接至 PCB 接地層；模擬地與數字地在電源入口處單點連接，降低地彈噪聲。
• 輸入匹配：模擬輸入采用差分設計，串聯 5-10 Ω 電阻抑制寄生振蕩，高頻場景可搭配變壓器耦合電路優化阻抗匹配。

五、封裝與訂購信息

• 封裝規格：72 引腳 VQFN 封裝（10 mm×10 mm），提供 RMP 和 RRH 兩種封裝選項，引腳間距 0.5 mm，熱焊盤優化散熱。
• 訂購型號：批量供應型號如 ADC32RF80IRMPR（1500 個 / 卷）、ADC32RF83IRRHT（250 個 / 卷），符合 RoHS 標準，MSL 等級 3，峰值回流溫度 260°C。

六、寄存器與配置

• 配置接口：SPI 接口（支持 3 線 / 4 線模式），時鐘頻率最高 20 MHz，可配置 DDC 抽取率（4-32 倍）、NCO 頻率、JESD204B 幀格式（LMFS 參數）等。
• 關鍵寄存器：涵蓋復位控制、電源管理、DDC 配置、功率檢測器閾值、JESD204B 鏈路參數等，支持通過寄存器凍結 / 旁路偏移校正模塊，適配直流耦合場景。
