ADC324x是一款高線性度、超低功耗、雙通道、14位、25MSPS至125MSPS模數轉換器（ADC）系列。這些器件專為支持具有大動態范圍要求的苛刻高輸入頻率信號而設計。輸入時鐘分頻器為系統時鐘架構設計提供了更大的靈活性，SYSREF輸入可實現完整的系統同步。ADC324x系列支持串行低壓差分信號（LVDS），以減少接口線的數量，從而實現高系統集成密度。串行LVDS接口為雙線接口，其中每個ADC數據通過兩個LVDS對串行輸出。內部鎖相環（PLL）將輸入ADC采樣時鐘相乘，以得出用于序列化每個通道的14位輸出數據的位時鐘。除了串行數據流外，幀和位時鐘也作為LVDS輸出傳輸。
*附件：adc3243.pdf

特性

• 雙通道
• 14 位分辨率
• 單電源：1.8 V
• 串行LVDS接口（SLVDS）
• 靈活的輸入時鐘緩沖器，具有1、-2、-4分頻功能
• SNR = 72.4 dBFS，SFDR = 87 dBc（f 在 = 70兆赫
• 超低功耗：
  • 125 MSPS 時為 116 mW/Ch
• 信道隔離度：105 dB
• 內部抖動和斬波器
• 支持多芯片同步
• 引腳對引腳兼容 12 位版本
• 封裝：VQFN-48（7 mm × 7 mm）

參數

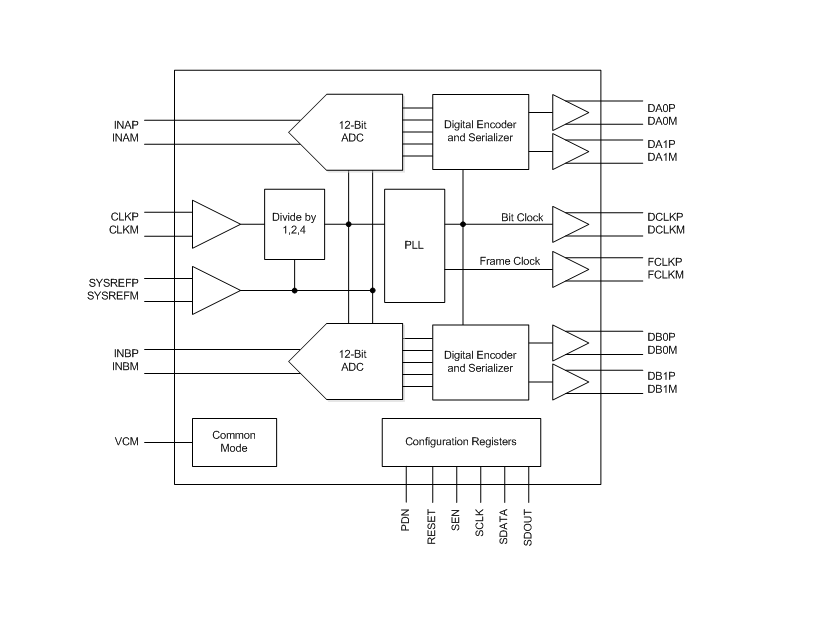

方框圖

ADC3243 是德州儀器 ADC324x 系列中的 14 位雙通道高速模數轉換器（ADC），核心優勢為 80 MSPS 高采樣率、低功耗設計與串行 LVDS 接口，適配蜂窩基站、雷達、測試測量儀器等對高動態范圍與多通道同步要求嚴苛的場景。

核心參數與特性

• 硬件規格 ：雙通道差分輸入，最高采樣率 80 MSPS；模擬輸入帶寬 540 MHz，差分滿量程輸入 2 VPP；串行 LVDS 輸出接口，支持 1 線（14 倍序列化）和 2 線（7 倍序列化）模式，最高串行數據速率 1120 Mbps。
• 精度性能 ：信號 - to - 噪聲比（SNR）典型值 72.7 73.4 dBFS，無雜散動態范圍（SFDR）最高達 96.4 dBc；積分非線性（INL）±0.5 ±1.5 LSB，微分非線性（DNL）±0.5~±1 LSB；通道隔離度 105 dB，孔徑抖動 130 fs rms。
• 功耗與封裝 ：1.8V 單電源供電，典型功耗 183 mW；支持全局掉電（5 mW）和待機（72 mW）低功耗模式；采用 48 引腳 VQFN 封裝（7mm×7mm），工作溫度 -40°C~+85°C，HBM ESD 等級 ±2000V。
• 時鐘與同步 ：內置時鐘分頻器（1/2/4 分頻），支持差分（正弦波 / LVPECL/LVDS）或單端（LVCMOS）時鐘輸入；SYSREF 引腳支持多芯片同步，滿足系統級時序?qū)R需求。

功能與工作模式

• 核心功能 ：內置抖動（Dither）功能，提升 SFDR 性能，關閉后 SNR 可提升 0.5 dB；支持?jǐn)夭ǎ–hopper）功能，抑制 1/f 噪聲，適配低輸入頻率場景；提供 PRBS、數字斜坡、自定義等多種測試模式，便于系統調試。
• 性能優化 ：支持高中頻（IF）模式，優化 100 MHz 以上輸入信號的三次諧波失真（HD3）；LVDS 輸出擺幅可編程，可根據系統需求調整信號強度；輸入時鐘路徑可選低通濾波，平衡喚醒時間與抖動性能。
• 電源管理 ：支持通道獨立掉電、全局掉電和待機三種低功耗模式，全局掉電喚醒時間可通過寄存器配置優化至 55 μs；模擬電源（AVDD）與數字電源（DVDD）分離設計，降低串?dāng)_。
• 靈活配置 ：通過 4 線 SPI 接口配置寄存器，支持輸出格式（二進制補碼 / 偏移二進制）、序列化模式、測試模式等參數調整；支持過范圍（OVR）信息輸出，可配置在 LSB 位傳輸。

應用場景

適用于多載波多模蜂窩基站、雷達與智能天線陣列、彈藥制導、電機控制反饋、網絡與矢量分析儀、通信測試設備、無損檢測、微波接收機、軟件無線電（SDR）等場景，尤其適配高中頻信號采樣與多通道同步采集需求。

關鍵設計要點

• 電源要求 ：AVDD 與 DVDD 均為 1.7V~1.9V，無嚴格上電順序；每個電源引腳需就近配置 0.1μF 去耦電容，電源源頭建議并聯 1μF、10μF 電容增強濾波，降低電源噪聲。
• 布局建議 ：模擬輸入通道與數字輸出、時鐘線分開布線，減少平行走線；LVDS 差分對需等長布線，終端匹配 100Ω 電阻并靠近接收端；暴露熱焊盤需焊接至 PCB 地平面，提升散熱效率。
• 配置方式 ：上電后需通過 RESET 引腳硬件復位初始化寄存器；SPI 接口支持寄存器讀寫，可配置時鐘分頻、抖動 / 斬波功能開關、LVDS 輸出模式等關鍵參數；SYSREF 引腳需合理布線，確保多芯片同步精度。
