Vishay/Techno HML微型厚膜電阻器采用堅固的塑料外殼，采用無感設計，尺寸僅為0.073“x0.036”。這些工業級微型電阻器在鎳引線上采用100%純錫焊料涂層和高純度96%氧化鋁基板。人機界面語言系列具有63mW額定功率和50V的最大工作電壓。該電阻器的工作溫度范圍為-55°C至+150°C。Vishay/Techno HML微型厚膜電阻器采用軸向引線通孔式設計，適用于焊接和焊接應用。

數據手冊：*附件：Vishay ， Techno HML微型厚膜電阻器數據手冊.pdf

特性

• 小型外殼尺寸
• 堅固的塑料外殼
• 非電感設計
• 鎳引線上100%純錫焊料涂層
• 適用于焊接和焊接
• 高純度96%氧化鋁基板
• 軸向引線、通孔類型
• 工業耐久性

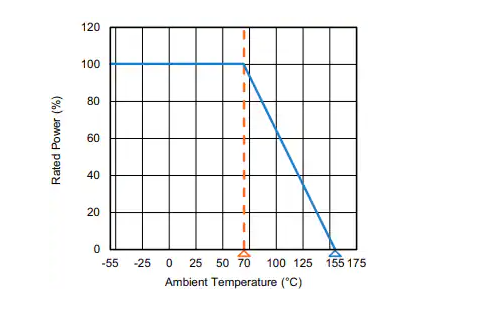

降額曲線

?微型厚膜電阻器的技術解析與應用指南

一、產品概述

Vishay Techno ?HML系列?是一款工業級微型軸向引線厚膜電阻器，以其?小尺寸?（0.073英寸×0.036英寸）、?非感性設計?和?寬工作溫度范圍?（-55°C至+150°C）為核心優勢，適用于高密度PCB布局及惡劣環境下的電路設計。其電阻體采用?氧化釕?材料，結合96%高純度氧化鋁基板，確保穩定的電氣性能。

二、核心電氣特性

1. 功率與電壓規格

• ?額定功率?：70°C環境下達0.063 W（HML01型號）
• ?最大工作電壓?：50 V（需滿足≤√(P×R)的限制條件）
• ?電阻范圍?：
  • 1 Ω至22 MΩ（標準阻值）
  • 零歐姆跳線：最大阻值30 mΩ，電流容量1.2 A

2. 精度與溫漂

• ?容差選項?：±1%（F）、±2%（G）、±5%（J）、±10%（K）
• ?溫度系數?：
  • 100/200/300 ppm/°C（常規阻值）
  • 300 ppm/°C（1-9.1 Ω低阻值段）

三、機械結構與材料設計

1. ?封裝尺寸?（HML01型號）
   • 長度：1.85 mm±0.05
   • 寬度/高度：0.91 mm±0.05
   • 引線直徑：0.188 mm±0.003
   • 清潔引線長度：≤2.36 mm
2. ?材料分層?
   • 電阻層：氧化釕厚膜
   • 封裝：塑料外殼
   • 基板：96%氧化鋁
   • 引線：鍍純錫鎳帶（兼容焊接與熔接工藝）

四、全球型號解碼規則

以 ?HML0110K0FKE05? 為例：

• ?HML01?：基礎型號
• ?10K0?：阻值10 kΩ（K代表千歐量級）
• ?F?：容差±1%
• ?K?：溫度系數100 ppm/°C
• ?E05?：無鉛編帶包裝

特殊編碼示例：

• 9R10 → 9.1 Ω
• 43K2 → 43.2 kΩ
• 1M20 → 1.2 MΩ
• 0000 → 零歐姆跳線

五、應用場景與選型建議

1. ?高密度電子設備?：如可穿戴設備、微型傳感器模塊
2. ?工業控制系統?：寬溫區保證在惡劣環境下穩定運行
3. ?高頻電路?：非感性設計有效抑制寄生電感
4. ?選型注意事項?：
   • 需驗證實際工作電壓與功率降額曲線匹配度
   • 零歐姆跳線需優先評估電流承載能力
   • 特殊阻值需求可聯系工廠定制擴展范圍
