Vishay/Techno TRC厚膜電阻器/電容器網絡采用厚膜電阻器和用于線路端子的NP0或X7R電容器。電阻器特性包括0.20W額定功率、±150ppm/°C溫度系數、10Ω至1M電阻范圍以及±1%、±2%或±5%的電阻容差。電容器特性包括50VDC 電容電壓、±10%或±20%容差，NPO電介質的電容范圍為33pF至3900pF，X7R型號的電容范圍為470pF至0.1μF。這些模塊不含鹵素，采用單列直插式、保形涂層SIP封裝，有隔離式和總線式原理圖可供選擇。Vishay/Techno TRC厚膜電阻器/電容器網絡可在-55°C至+125°C的寬溫度范圍內工作。

數據手冊；*附件：Vishay ， Techno TRC厚膜電阻器，電容器網絡數據手冊.pdf

特性

• 厚膜電阻器
• NP0或X7R線路端子用電容器
• 寬工作溫度范圍
• 單列直插式、保形涂層SIP封裝
• 可提供隔離式和總線式原理圖
• 無鹵素

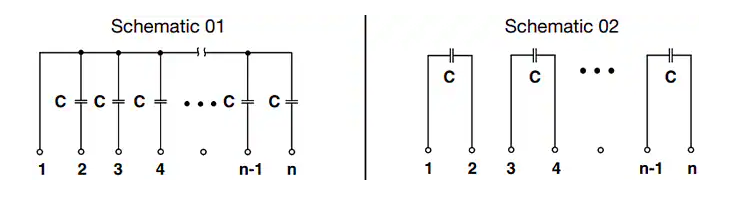

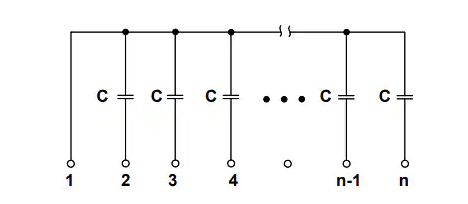

原理圖

Vishay Techno TRC系列厚膜電阻/電容網絡技術解析與應用指南?

?一、產品概述與技術定位?

Vishay Techno推出的TRC系列厚膜電阻/電容網絡采用單列直插式封裝，通過共形涂層技術實現電路隔離與總線結構的靈活配置。該系列專為-55℃~125℃的寬溫工作環境設計，提供NP0與X7R兩種介質電容選項，適用于高速信號終端匹配、工業控制及通信設備等場景。其特殊引腳編碼設計有效防止裝配方向錯誤，顯著提升生產線效率。

?二、核心特性與電氣參數?

?1. 電阻特性?

• ?功率等級?：70℃環境下額定功率0.2W
• ?阻值范圍?：10Ω~1MΩ（覆蓋常用電路需求）
• ?容差精度?：±1%、±2%（標準）、±5%可選
• ?溫度系數?：±150ppm/℃（全型號統一）

?2. 電容特性?

1. ?NP0介質?
   • 容值范圍：33pF~3900pF
   • 耐壓等級：50VDC
   • 容差選項：±10%、±20%
2. ?X7R介質?
   • 容值范圍：470pF~0.1μF
   • 耐壓等級：50VDC
   • 容差選項：±10%、±20%（支持更嚴格容差定制）

?三、封裝設計與機械結構?

?1. 引腳配置?

• 支持6/8/12引腳標準封裝（圖示SCHEMATIC 01/02/09）
• 引腳間距：0.100"±0.005"（2.54mm±0.127mm）
• 安裝高度：0.130"（3.30mm）最大值

?2. 尺寸規范?

?四、型號編碼解析?

?全球新型號規范?：TRC0801N101J560KTB

• ?TRC?：產品系列標識
• ?08?：8引腳配置
• ?01?：電路拓撲方案（隔離結構）
• ?N/X?：N=NP0電容，X=X7R電容
• ?101?：電阻值代碼（100Ω）
• ?J?：電阻容差（±5%）
• ?560?：電容值代碼（56pF）
• ?K?：電容容差（±10%）
• ?TB?：端子鍍層+包裝方式

?歷史型號兼容?：TRC0801101J560KS10
（保留傳統編碼規則，確保 backward compatibility）

?五、典型應用場景?

?1. 信號終端匹配?
利用NP0電容的穩定溫度特性與精密電阻組合，實現高速數字信號的阻抗匹配，有效抑制信號反射。

?2. 電源濾波網絡?
通過X7R介質的大容量特性與厚膜電阻配合，構建π型濾波電路，適用于開關電源輸出級噪聲抑制。

?3. 工業控制系統?
寬溫設計支持惡劣環境下的長期運行，總線結構適用于多傳感器信號的并行處理。

?六、設計注意事項?

• ?布局建議?：保持引腳1標識方向與PCB絲印一致，避免金屬外殼與元件頂部接觸
• ?焊接工藝?：端子鍍層含錫鉛合金時需注意RoHS合規性要求
• ?定制服務?：支持非標電路拓撲與特殊參數組合定制
