DAC7750/DAC8750 核心產品信息總結

科技綠洲 ? 2025-11-13 15:42 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

DAC7750和DAC8750 (DACx750) 是低成本、精密、完全集成的 12 位和 16 位數模轉換器 (DAC),旨在滿足工業過程控制應用的要求。這些器件可編程電流輸出,范圍為 4 mA 至 20 mA、0 mA 至 20 mA 或 0 mA 至 24 mA。DACx750 包括可靠性功能,例如 SPI 幀上的 CRC 錯誤檢查、看門狗定時器、開路、一致性電壓和熱報警。此外,還可以通過訪問內部精密電阻器來監控輸出電流。
*附件:dac8750.pdf

這些器件包括一個上電復位功能,旨在在已知狀態(IOUT被禁用和Hi-Z狀態)下為器件供電。如果使能輸出,CLR 引腳將電流輸出設置為范圍的低端。對零點和增益寄存器進行編程,以數字校準終端系統中的器件。輸出壓擺率也可通過寄存器進行編程。這些器件可以在電流輸出上疊加外部HART信號,并以10V至36V電源工作。

特性

  • 電流輸出選項:
    • 0 mA 至 24 mA
    • 4 mA 至 20 mA
    • 0 mA 至 20 mA
  • ±0.1% FSR 典型總未調整誤差 (TUE)
  • DNL:最大 ±1 LSB
  • 最大環路順應電壓:AVDD – 2 V
  • 內部 5V 基準電壓源:10 ppm/°C(最大值)
  • 內部 4.6V 電源輸出
  • CRC幀錯誤檢查
  • 看門狗定時器
  • 熱報警
  • 開路報警
  • 用于監控輸出電流的引腳
  • 片上故障報警
  • 失調和增益的用戶校準
  • 寬溫度范圍:–40°C 至 +125°C
  • 封裝:6 mm × 6 mm 40 引腳 VQFN 和 24 引腳 HTSSOP

參數

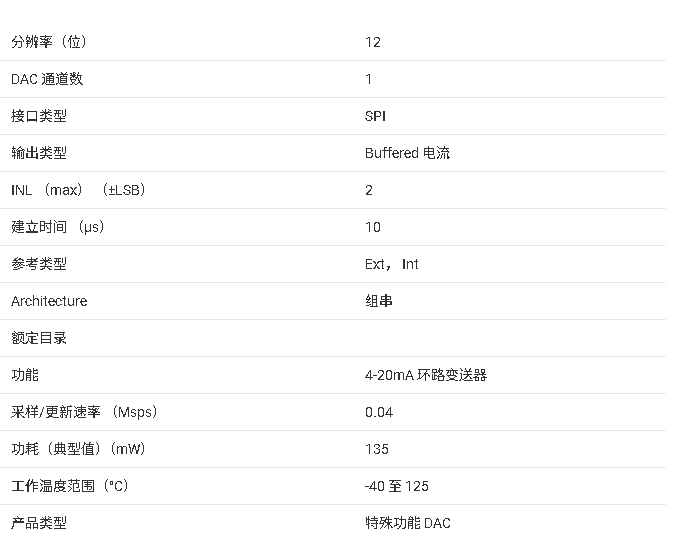

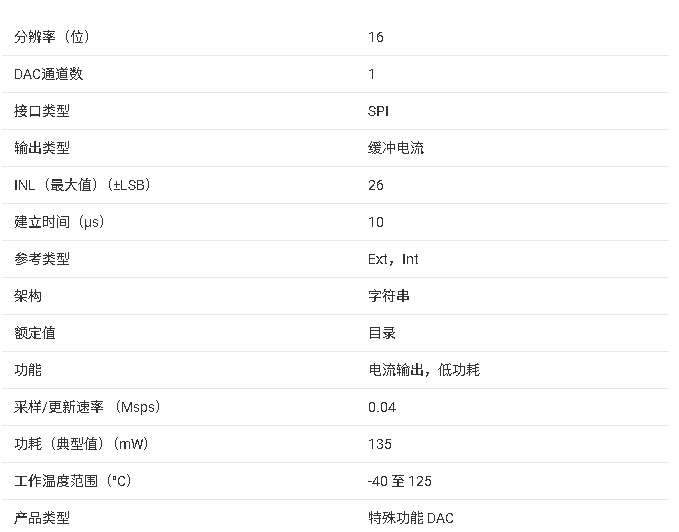

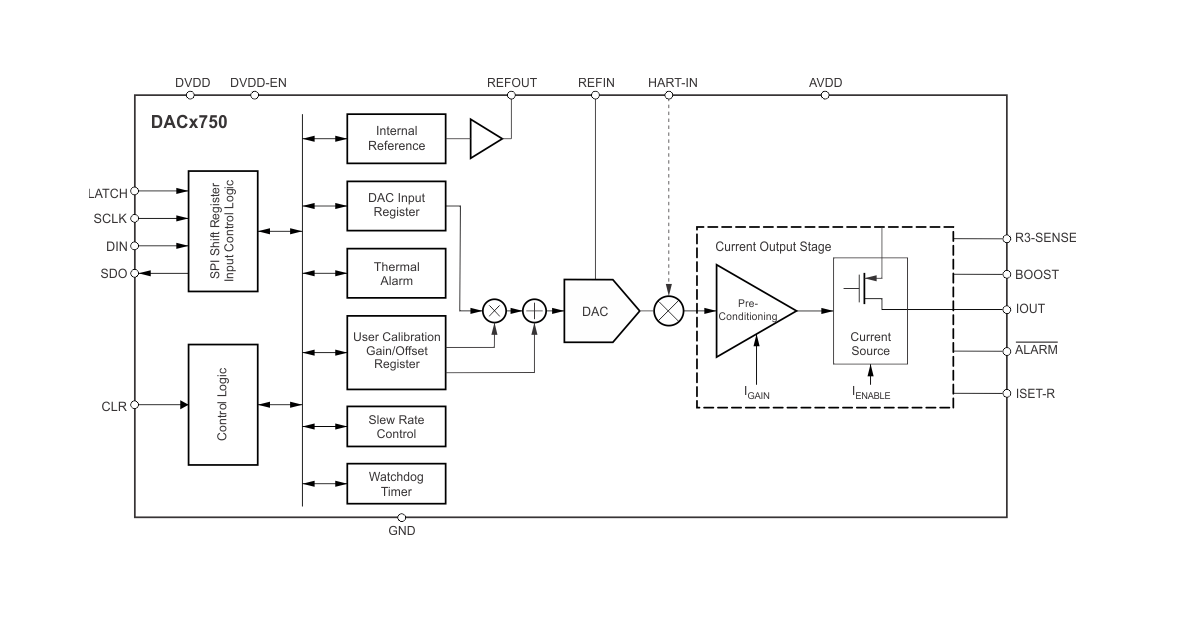

方框圖

DAC7750(12 位)與 DAC8750(16 位)是德州儀器推出的單通道可編程電流輸出數模轉換器,專為 4mA-20mA 工業電流環應用設計,核心優勢為高精度、高可靠性及豐富的工業級保護功能,適配工業過程控制、傳感器傳輸?shù)葒?yán)苛場景。

一、核心產品參數

1. 基礎規格

  • 分辨率與輸出范圍:DAC7750 為 12 位,DAC8750 為 16 位;支持 4mA-20mA、0mA-20mA、0mA-24mA 三種可編程電流輸出范圍
  • 封裝與溫度:提供 24 引腳 HTSSOP(7.8mm×4.4mm)和 40 引腳 VQFN(6mm×6mm)封裝;工作溫度 -40°C 至 125°C,結溫最高 150°C
  • 電源與功耗:模擬電源(AVDD)10V-36V,數字電源(DVDD)2.7V-5.5V;支持內部 4.6V LDO 供電,典型功耗 95-115mW(AVDD=36V 時)

2. 性能特性

  • 靜態性能:總未調整誤差(TUE)典型 ±0.1% FSR,最大 ±0.25% FSR;微分非線性(DNL)最大 ±1 LSB,保證單調;積分非線性(INL)最大 ±0.08% FSR
  • 動態性能:16mA 階躍輸出建立時間(0.1% FSR)典型 10μs(無電感負載),25μs(電感負載<1mH);電源抑制比(PSRR)典型 -75dB
  • 參考與噪聲:內置 5V 參考源,溫度系數最大 10 ppm/°C;輸出噪聲譜密度(10kHz)典型 185 nV/√Hz
  • 合規電壓:最大環路合規電壓為 AVDD - 2V,支持最高 34V 輸出電壓(AVDD=36V 時)

3. 關鍵功能參數

  • 接口與控制:SPI 接口最高 30MHz 速率,支持 CRC 幀錯誤校驗;3/4 線串行通信,支持多器件總線組網
  • 保護與告警:內置開路檢測、熱告警(142°C 觸發)、合規電壓告警、看門狗定時器,ALARM 引腳輸出故障信號
  • 輔助功能:支持輸出電流監測(通過內部 40Ω 精密電阻),可編程輸出擺率,用戶可校準增益與偏移

二、關鍵功能特性

1. 高精度與靈活校準

  • 校準功能:內置增益與偏移校準寄存器,支持 ±50% FSR 增益調整和 ±32768 LSB 偏移調整,可修正系統誤差
  • 參考源設計:內置低漂移 5V 參考源,支持外部參考輸入,滿足高精度應用需求
  • 電流穩定性:輸出電流溫漂典型 ±3-10 ppm FSR/°C,支持外部精密電阻(15kΩ)進一步提升穩定性

2. 工業級可靠性設計

  • 多重保護機制:CRC 幀錯誤校驗防止通信干擾,看門狗定時器(10ms-204ms 可編程)保障通信連續性;熱保護、開路保護、合規電壓保護避免器件損壞
  • 抗干擾能力:電源抑制比優異,數字與模擬電源隔離設計,減少工業環境噪聲影響
  • 輸出特性:支持 50mH 電感負載,輸出阻抗典型 50 MΩ,適配長距離工業布線

3. 靈活的工業適配功能

  • 擺率可編程:通過寄存器配置輸出電流變化速率,支持 16 檔更新頻率(3.3kHz-258kHz)和 8 檔步長,避免電感負載沖擊
  • HART 接口支持:HART-IN 引腳可疊加 1200Hz-2200Hz HART 數字信號,兼容工業通信協議;也可通過 CAP2 或 ISET-R 引腳擴展至全輸出范圍支持
  • 電流監測:通過 R3-SENSE 與 BOOST 引腳測量內部 40Ω 電阻電壓,間接獲取輸出電流,無需額外串聯電阻影響合規電壓

三、典型應用場景

  • 工業過程控制:PLC 模擬輸出模塊、執行器驅動
  • 傳感器傳輸:流量、壓力、pH 值等傳感器的 4mA-20mA 信號傳輸
  • 工業自動化:分布式控制系統DCS)、閥門控制、過程分析設備

四、設計與使用建議

1. 接口與配置

  • SPI 通信:建議啟用 CRC 錯誤校驗(32 位幀格式),看門狗定時器按需開啟,避免工業環境通信丟包
  • 輸出范圍選擇:通過控制寄存器 RANGE 位配置輸出范圍,切換前需禁用輸出避免毛刺
  • 校準操作:系統部署后通過增益 / 偏移寄存器校準,新校準值需重啟 DAC 數據寄存器生效

2. 電源與布線

  • 電源配置:模擬電源建議串聯 10Ω 電阻限制 ramp 速率(≤1V/ns),就近并聯 0.1μF 去耦電容;數字電源優先使用內部 LDO 簡化設計
  • PCB 布局:模擬地與數字地分開布線,熱焊盤接地優化散熱;CAP1/CAP2 引腳附近避免數字信號布線,減少耦合噪聲
  • 負載適配:驅動電感負載時啟用擺率控制,或在輸出端并聯濾波電容,避免振蕩

3. 保護與告警

  • 故障處理:ALARM 引腳外接 10kΩ 上拉電阻,通過狀態寄存器讀取具體故障類型(熱故障、CRC 錯誤等)
  • BOOST 模式:高電壓、大電流場景可外接 NPN 晶體管擴展輸出能力,降低器件功耗
  • ESD 防護:工業環境部署時,IOUT 引腳建議添加 TVS 二極管,避免靜電損壞。
