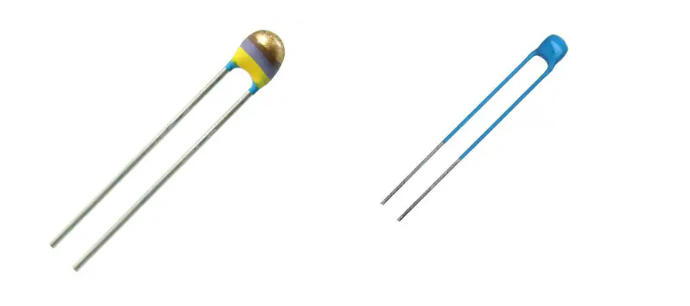

Vishay BC Components NTCLE100E3徑向引線標準精密和NTCLE 203E3徑向引線精密線路NTC熱敏電阻符合RoHS指令。該熱敏電阻在寬溫度范圍內具有高精度，在整個使用壽命期間均具有高穩定性。Vishay BC Components NTCLE100E3徑向引線標準精密和NTCLE 203E3徑向引線精密線路NTC熱敏電阻非常適合用于家用電器、HVAC、電池管理、食品服務、辦公設備和電源應用。

數據手冊：

*附件：NTCLE100E3數據手冊.pdf

*附件：NTCLE203E3數據手冊.pdf

特性

• NTCLE100E3
  • 徑向引線
  • 標準精度
  • 在寬溫度范圍內的精度
  • 高穩定性
  • 徑向安裝
  • 通過cULus認證，文件E148885
• NTCLE203E3
  • 徑向引線
  • 高精度系列
  • 在寬溫度范圍內的精度
  • 高穩定性
  • 通過0.4mm鎳引線實現低導熱性
  • 徑向安裝
  • 通過cULus認證，文件E148885

產品概述

?NTC熱敏電阻技術解析：從基礎特性到工程應用?

?一、產品概述與技術特性?

NTCLE100E3系列是由Vishay BCcomponents推出的徑向引線標準精度NTC熱敏電阻，具有負溫度系數特性。該系列器件采用NTC芯片焊接在兩根鍍錫銅線之間的結構設計，表面覆蓋灰色底涂層并采用色帶編碼。

? 關鍵電氣參數： ?

• ?電阻范圍?：在25°C時提供3.3Ω至470kΩ的寬范圍阻值選擇
• ?電阻精度?：R25值公差提供±2%、±3%、±5%三個等級
• ?B值范圍?：B25/85值從2880K到4570K
• ?B值精度?：B25/85值公差從±0.5%到±3%
• ?工作溫度?：零功耗下連續工作-40°C至+125°C，短期工作可達≤150°C
• ?響應時間?：在油中約1.2秒
• ?熱時間常數?：15秒（僅供參考）
• ?散熱系數?：7mW/K至8.5mW/K（R25值≤680Ω時）
• ?最大功耗?：在55°C時為500mW
• ?氣候類別?：40/125/56（LCT/UCT/天數）
• ?重量?：約0.3克

?二、設計特性與認證?

? 核心優勢： ?

• 寬溫度范圍內的高精度性能
• 長期使用壽命下的高穩定性
• 優異的性價比表現

? 認證與合規： ?

• 獲得cULus認證，文件編號E148885（類別XGPU2/XGPU8）
• 符合RoHS標準，部分型號適用豁免條款7(c)-I

?三、應用領域?

該系列熱敏電阻廣泛應用于消費電子和工業應用中的溫度測量、補償、傳感和控制場景。

?四、電阻-溫度計算模型?

? 精確計算公式： ?
采用擴展的"Steinhart和Hart"插值定律：

? 電阻計算： ? R(T) = Rref × e^(A + B/T + C/T2 + D/T3)

? 溫度計算： ? T(R) = A1 + B1 ln(R/Rref) + C1 ln(2R/Rref) + D1 ln(3R/Rref)

其中：

• A、B、C、D、A1、B1、C1、D1為材料相關常數
• Rref為參考溫度下的電阻值（此處為25°C，Rref = R25）
• T為開爾文溫度，T(°C) = T(K) - 273.15

公式在25°C至125°C范圍內的最大誤差為0.005°C，在-40°C至+25°C范圍內最大誤差為0.015°C。

?五、公差分析實例?

? 總電阻偏差計算： ?
當X = R25公差，Y = B值公差引起的電阻偏差，Z = 總電阻偏差時：
Z = (1 + X/100) × (1 + Y/100) - 1 × 100% 或 Z ≈ X + Y

? 溫度偏差計算： ?
ΔT = Z / TCR（溫度系數）

? 實際案例： ?
在0°C時，假設X = 5%，Y = 0.92%，TCR = 5.09%/K，則：
Z = {1.05 × 1.0092 - 1} × 100% = 5.966%
ΔT = 5.966 / 5.09 ≈ 1.17°C

這意味著一個R25值為10kΩ的NTC在-1.17°C至+1.17°C之間的電阻值為32.55kΩ。
