該ADS5474是一款14位、400MSPS模數轉換器（ADC），采用5V電源和3.3V電源供電，同時提供LVDS兼容數字輸出。該ADC是12位、13位、14位ADC系列之一，工作范圍為210MSPS至500MSPS。ADS5474輸入緩沖器將板載跟蹤保持（T&H）的內部開關與干擾信號源隔離開來，同時提供高阻抗輸入。還提供了一個內部基準發生器，以簡化系統設計。
*附件：ads5474-sp.pdf

該ADS5474采用1.4GHz輸入帶寬設計，可在400MSPS下轉換超過400MHz輸入頻率的寬帶寬信號，在較大的輸入頻率范圍內具有出色的低噪聲性能和無雜散動態范圍。

該ADS5474采用 84 引腳陶瓷非導電拉桿封裝 （HFG）。該器件基于德州儀器 （TI） 互補雙極性工藝 （BiCom3） 構建，額定適用于整個軍用溫度范圍（–55°C 至 125°C Tcase）。

特性

• 采樣率：400MSPS
• 14 位分辨率，10.9 位有效位數 （ENOB）
• 5962R13208：
  • 輻射硬度保證 （RHA）：高達 TID 100krad （Si）
  • 總電離劑量：100krad（Si）
  • 無 ELDRS：100krad （Si）
  • SEL/SEU 特征
• 輸入帶寬：1.28GHz
• SFDR = 78dBc（230MHz和400MSPS）
• SNR = 69.8dBFS（230MHz和400MSPS）
• 差分輸入電壓：2.2VPP
• LVDS 兼容輸出
• 總功耗：2.5W
• 掉電模式：50mW
• 偏移二進制輸出格式
• 半速率輸出時鐘的上升沿和下降沿的輸出數據轉換
• 片內模擬緩沖器、跟蹤保持和基準電路
• 采用 84 引腳陶瓷非導電拉桿封裝 （HFG）
• 軍用溫度范圍：–55°C 至 125°C Tcase
• 提供工程評估 （/EM） 樣品^(1)^

參數

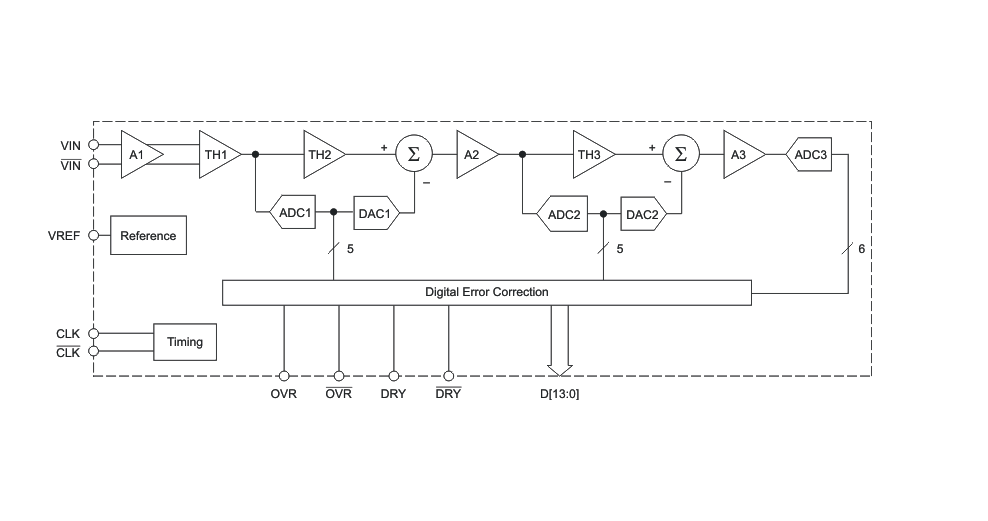

方框圖

ADS5474-SP 是一款 14 位抗輻射高速模數轉換器（ADC），最高采樣率 400 MSPS，具備 1.28 GHz 寬輸入帶寬與優異動態性能，采用 LVDS 兼容輸出，專為軍事、航天等惡劣環境下的測試測量、雷達、軟件無線電等高精度場景設計。

核心參數與性能

• 分辨率與采樣率 ：14 位分辨率，有效位數（ENOB）10.9 位；最高采樣率 400 MSPS，時鐘支持 0.5 VPP-5 VPP 差分輸入，占空比 40%-60%；孔徑延遲 200 ps，孔徑抖動 103 fs rms，數據延遲 3.5 個時鐘周期。
• 動態性能 ：230 MHz 輸入時，SNR 達 69.8 dBFS，SFDR 達 78 dBc，THD 達 74.9 dBc；1.28 GHz 輸入帶寬，支持最高 1 GHz 輸入信號采樣，非諧波雜散抑制能力優異。
• 輸入與輸出 ：差分輸入量程 2.2 VPP，輸入共模電壓 3.1 V，輸入阻抗 500 Ω（單端）；14 位 LVDS 并行輸出（偏移二進制格式），差分輸出擺幅 247 mV-454 mV，配套數據就緒（DRY）與過載指示（OVR）信號。
• 功耗與環境適應性 ：需 5 V（AVDD5）、3.3 V（AVDD3）模擬電源與 3.3 V（DVDD3）數字電源；總功耗 2.5 W，掉電模式功耗 50 mW；抗總電離劑量（TID）100 krad (Si)，無單粒子鎖定 / 翻轉（ELDRS free），工作殼溫 - 55°C 至 + 125°C。

封裝與引腳

• 采用 84 引腳陶瓷無導電系桿封裝（HFG），內置散熱過孔，需在 PCB 對應位置設計 11.9 mm2 熱焊盤并焊接接地，確保散熱效率。
• 關鍵引腳包括差分模擬輸入（AIN+/AIN-）、差分時鐘輸入（CLK+/CLK-）、14 組 LVDS 數據輸出（D0-D13）、數據就緒（DRY+/DRY-）、過載指示（OVR+/OVR-）、電源引腳（AVDD5/AVDD3/DVDD3）及掉電控制（PDWN）引腳。

核心功能與特性

• 抗輻射設計 ：通過輻射硬度保證（RHA）認證，適配航天、軍事等強輻射環境，SEL/SEU 特性已表征。
• 靈活輸入與時鐘 ：集成模擬輸入緩沖器，隔離內部開關噪聲，簡化驅動設計；支持差分 / 單端時鐘輸入，高頻率場景推薦差分時鐘以降低抖動影響。
• 輸出與控制 ：LVDS 輸出兼容 FPGA/ASIC 接收，DRY 信號為源同步時鐘（時鐘頻率的 1/2），支持雙邊沿?cái)?shù)據捕獲；OVR 引腳實時指示輸入信號是否超出滿量程。
• 低功耗模式 ：PDWN 引腳高電平激活掉電模式，功耗降至 50 mW，喚醒時間僅 5 μs，支持快速啟停切換。

典型應用場景

• 軍事通信設備、航天數據采集系統、雷達接收機、軟件無線電（SDR）、功率放大器線性化、測試測量?jī)x器。

設計要點

• 電源與去耦 ：AVDD5、AVDD3、DVDD3 需獨立供電，推薦線性電源；電源引腳就近配置去耦電容，嚴格遵循上電時序（AVDD3 與 DVDD3 壓差≤0.8 V），避免內部二極管損壞。
• 輸入與時鐘設計 ：模擬輸入推薦差分驅動，可通過 RF 變壓器或?qū)Ｓ?a href="http://www.brongaenegriffin.com/tags/放大器/" target="_blank">放大器（如 THS9001、THS4509）實現單端 - 差分轉換；時鐘源需嚴格控制抖動，高頻率輸入時推薦低抖動時鐘分配芯片（如 CDCM7005-SP），必要時添加帶通濾波器優化性能。
• 布局規范 ：模擬地與數字地分離，LVDS 輸出走線等長匹配，減少時序偏差；熱焊盤需充分覆銅并通過過孔連接接地平面，確保惡劣環境下散熱與機械穩定性。
• 抗輻射與可靠性 ：PCB 設計需考慮輻射防護，避免敏感信號暴露；遵循軍標焊接工藝，確保封裝引腳與熱焊盤焊接質量，提升抗振動與溫度循環能力。

產品型號與供貨

• 提供工程評估樣片（/EM）與量產型號，評估樣片僅適用于 25°C 測試，不支持輻射測試與飛行應用；量產型號符合軍標溫度范圍與抗輻射指標，供貨形式為托盤包裝，引腳鍍金可焊。
