在數據中心速率向800G甚至1.6T邁進的時代，一種名為“硅光”的技術正以前所未有的勢頭改變著光模塊的產業格局。那么，硅光模塊和我們熟悉的傳統光模塊究竟有何不同？

核心差異一：技術路線與材料

傳統光模塊采用的是一種“混合集成”技術。其核心發光部件——激光器，通常由磷化銦（InP） 等III-V族化合物半導體材料制成；調制器、探測器等則可能使用砷化鎵（GaAs）或鋰鈮酸（LiNbO3）。需通過多環節組裝實現功能，類似 “采購零散零件拼裝精密鐘表”。

硅光模塊的技術核心是“光電共封裝”。它利用主流的硅（Si） 作為光學基底，通過先進的半導體工藝，在硅晶圓上直接“雕刻”出波導、調制器、探測器等大部分光學元件，實現光路集成。如同 “在單塊晶體上微雕完整功能體系”。

核心差異二：集成度與尺寸

由于材料和工藝的限制，傳統光模塊內部元件眾多，結構復雜。隨著速率提升，要想容納更多的通道（如4x100G、8x100G），其體積就很難進一步縮小，功耗和散熱的挑戰也愈發嚴峻。

硅光模塊憑借其極高的集成度，可以將多個光學功能集成在一顆小小的芯片上。這使得它在實現相同甚至更高帶寬時，體積更小、密度更高。這對于空間極其寶貴的數據中心交換機來說，無疑是巨大的優勢。

核心差異三：成本與scalability（可擴展性）

傳統光模塊的制造依賴較多的人工對準、封裝和測試，尤其在高速率產品上，精度要求極高，導致成本居高不下。這種技術路線在向更高速率擴展時，會遇到瓶頸。

硅光模塊的制造工藝與成熟的CMOS集成電路工藝兼容，這意味著它可以利用現有龐大的半導體產業鏈，實現規?；?、標準化生產。一旦技術成熟，其成本下降潛力巨大，并且更容易向更高速率、更復雜的功能演進，Scalability（可擴展性）極佳。

核心差異四：性能表現

傳統光模塊技術成熟，性能穩定可靠，在特定應用場景（如超長距傳輸）上仍有其不可替代的優勢。

硅光模塊在功耗和集成度上優勢明顯。但其激光器（光源）目前仍需外部耦合，這是技術難點之一。不過，隨著CPO（共封裝光學）技術的發展，硅光能將光引擎與交換芯片封裝得更近，進一步降低功耗和延時，這正是未來超大規模數據中心所渴求的。

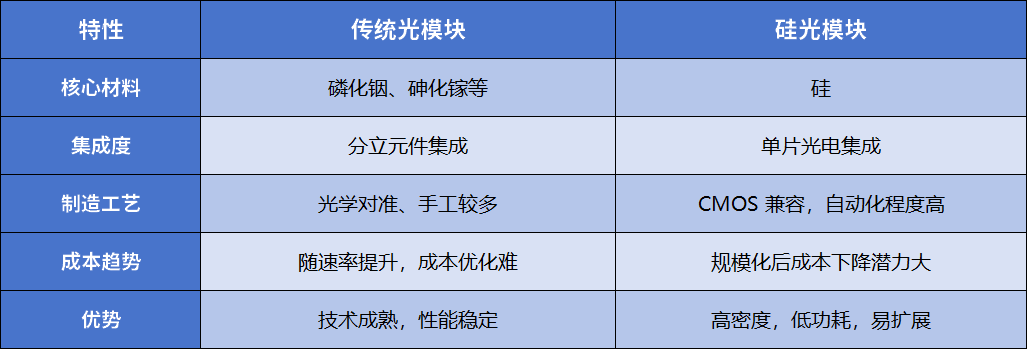

易天觀點與總結

總而言之，硅光技術并非要完全取代傳統光模塊，而是在特定賽道（尤其是高速數據中心短距互連）上展現了更強的生命力和發展?jié)摿Α?/p>

作為光通信領域的積極參與者，易天光通信始終緊跟技術發展趨勢。我們深刻理解，硅光技術是推動行業向更高帶寬、更低成本邁進的關鍵引擎之一。我們已經布局并持續投入研發，致力于為客戶提供更具競爭力的高速光互聯解決方案。

未來已來，易天光通信將與您一同擁抱硅光時代，連接無限可能！
