1. 緒論：宏觀經濟壓力下的技術突圍

1.1 銅價波動對電力電子制造業的系統性沖擊

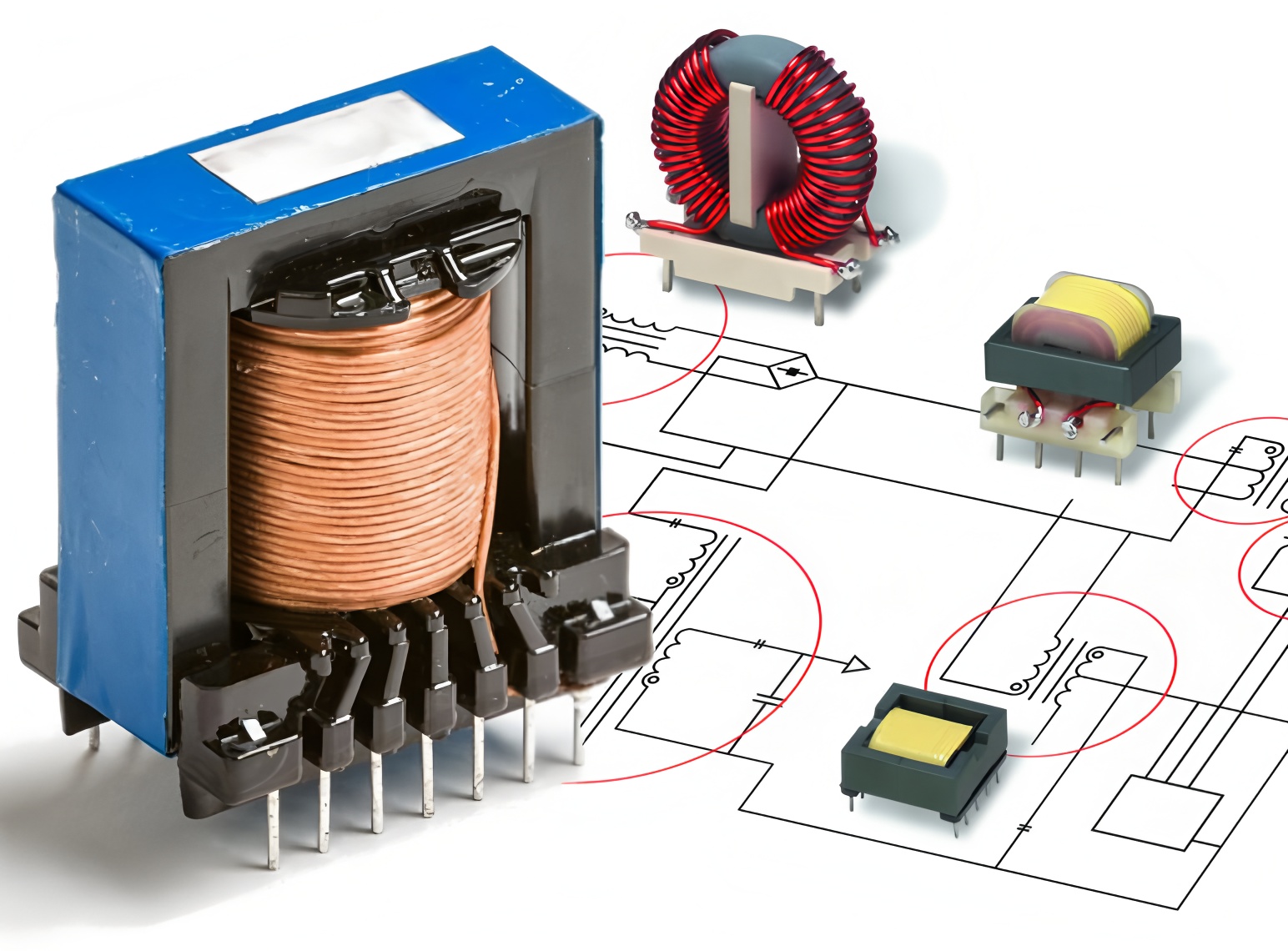

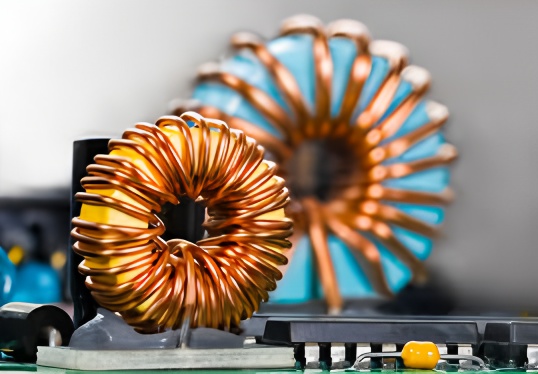

在全球大宗商品市場進入高波動周期的背景下，銅作為電力電子行業的基礎原材料，其價格走勢已成為影響下游設備制造商生存與發展的關鍵變量。當銅價沖擊并維持在一萬美元/噸的高位時，傳統電力電子設備的成本結構（Cost Structure）面臨著前所未有的重構壓力。在光伏逆變器、大功率工業焊機、儲能變流器（PCS）以及電動汽車充電樁等設備中，磁性元件（變壓器、電抗器、濾波器）占據了整機物理重量的30%至50%，而在這些磁性元件的BOM（Bill of Materials）成本中，銅材占據了絕對主導地位。

對于依賴大電感、大變壓器進行能量變換與濾波的傳統低頻電力電子設備而言，銅價的上漲呈現出線性甚至超線性的成本傳導效應。制造商發現，單純通過供應鏈壓價已無法抵消原材料通脹帶來的利潤侵蝕。此時，基于物理學底層邏輯的技術迭代——即通過提升開關頻率（Switching Frequency）來降低無源元件的體積與銅材用量，成為了打破成本僵局的唯一可行路徑。

1.2 “提頻減銅”的物理學邏輯與經濟學悖論

電力電子學的基本原理指出，磁性元件的體積（Vol）與工作頻率之間存在顯著的反比關系，即 Volmagnetics?∝fk。在相同的紋波電流指標下，提高開關頻率可以大幅減小所需的電感量（L），進而指數級地減少繞組所需的銅線長度和截面積。

然而，這一物理學邏輯在傳統硅基（Si）IGBT時代遭遇了“經濟學悖論”。雖然提高頻率能節省銅材，但IGBT由于存在固有的拖尾電流（Tail Current），在高頻下開關損耗（Switching Loss）會急劇增加。為了帶走這些額外的熱量，系統必須配備更大體積的散熱器和更強力的風扇，這導致鋁材成本和機械結構成本的上升往往抵消了銅材節省的收益。

1.3 碳化硅（SiC）的技術破局

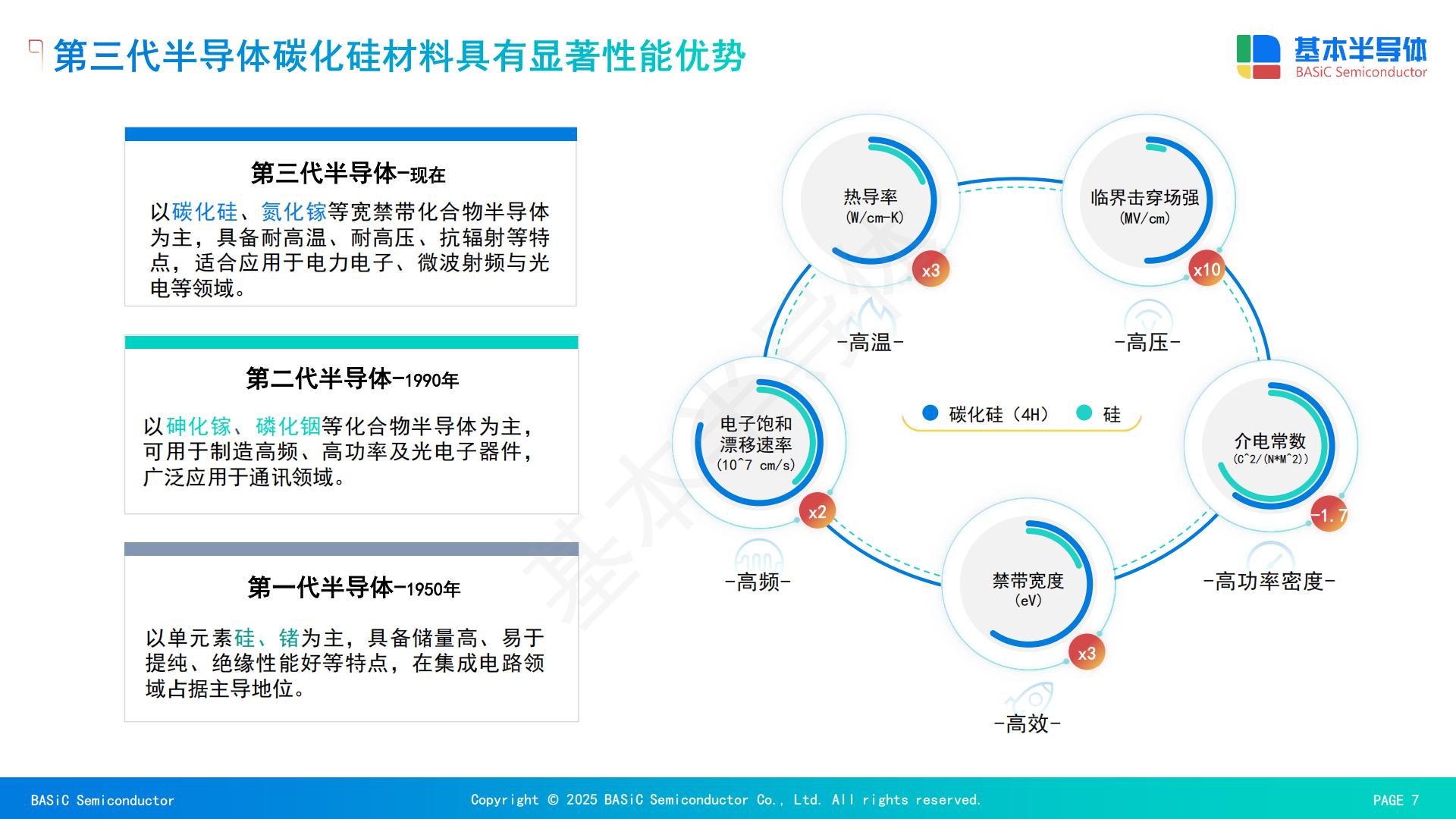

第三代半導體材料碳化硅（SiC）的成熟應用，徹底解開了上述死結。憑借寬禁帶特性，SiC MOSFET具備極低的開關損耗和優異的導熱性能，使得電力電子設備的開關頻率可以從IGBT時代的10-20kHz躍升至50-100kHz甚至更高 。這種頻率的跨越式提升，使得磁性元件的小型化成為可能，從而在銅價高企的當下，通過“以碳化硅換銅”的策略，實現了整機系統成本的顯著下降。

傾佳電子將以深圳基本半導體股份有限公司（以下簡稱“基本半導體”）的全系列碳化硅功率模塊為例，深入剖析其技術特性、產品布局及在實際應用中的提頻減本效果，為行業提供一份詳盡的生存與發展指南。

2. 基本半導體：IDM模式下的技術基因與供應韌性

2.1 企業概況與戰略布局

深圳基本半導體股份有限公司（BASIC Semiconductor）作為中國第三代半導體行業的領軍企業，其核心競爭力不僅在于技術研發，更在于全產業鏈的垂直整合（IDM）能力。公司由清華大學與劍橋大學的博士團隊領銜，技術底蘊深厚，創始人汪之涵博士和和巍巍博士均為國家重大人才計劃專家 。

面對原材料價格波動和半導體供應鏈的不確定性，基本半導體構建了極其穩固的產業布局：

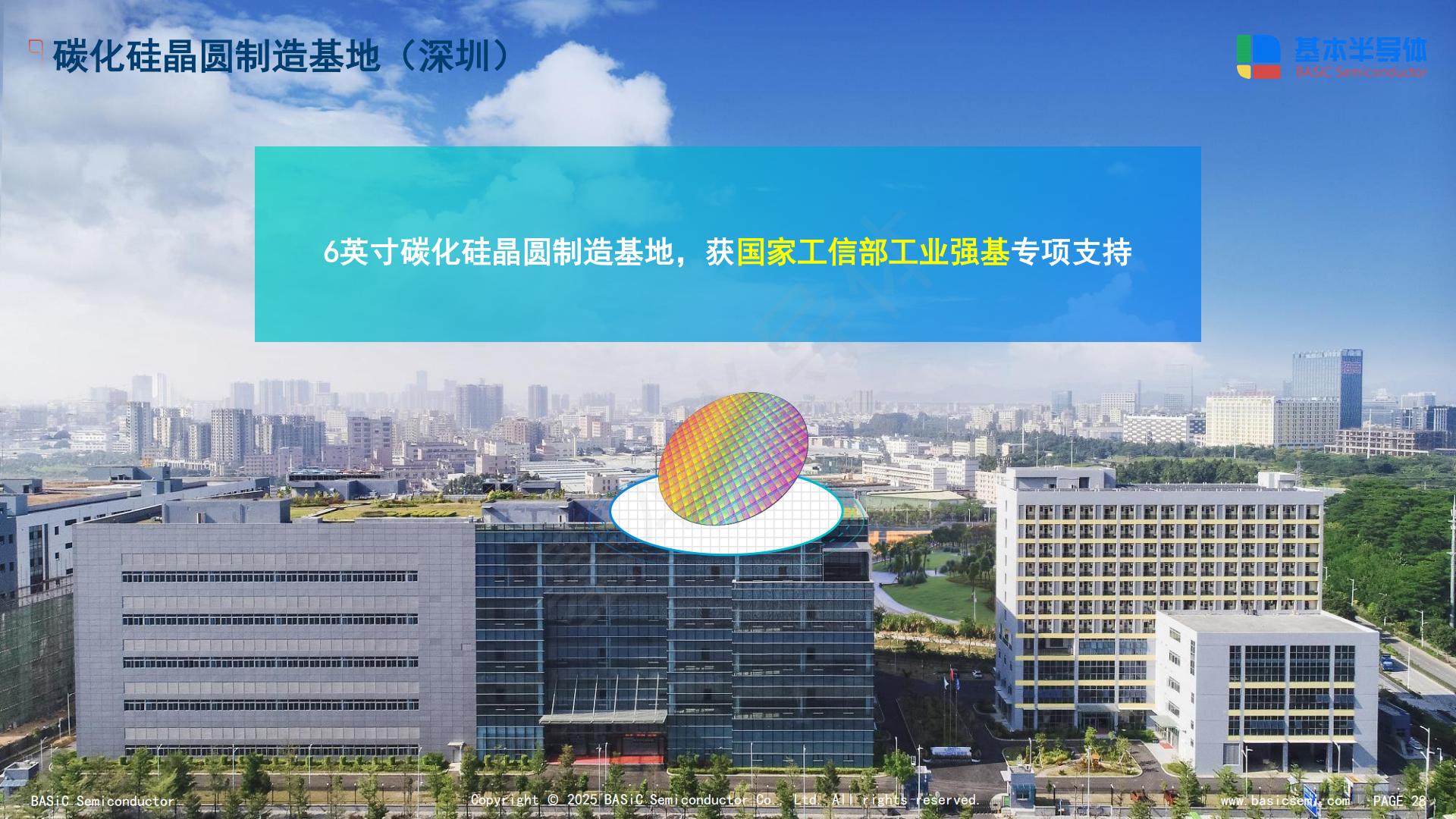

• 深圳總部與晶圓制造：在深圳坪山設有總部，并在光明區建有6英寸碳化硅晶圓制造基地，掌握了核心的芯片制造工藝 。

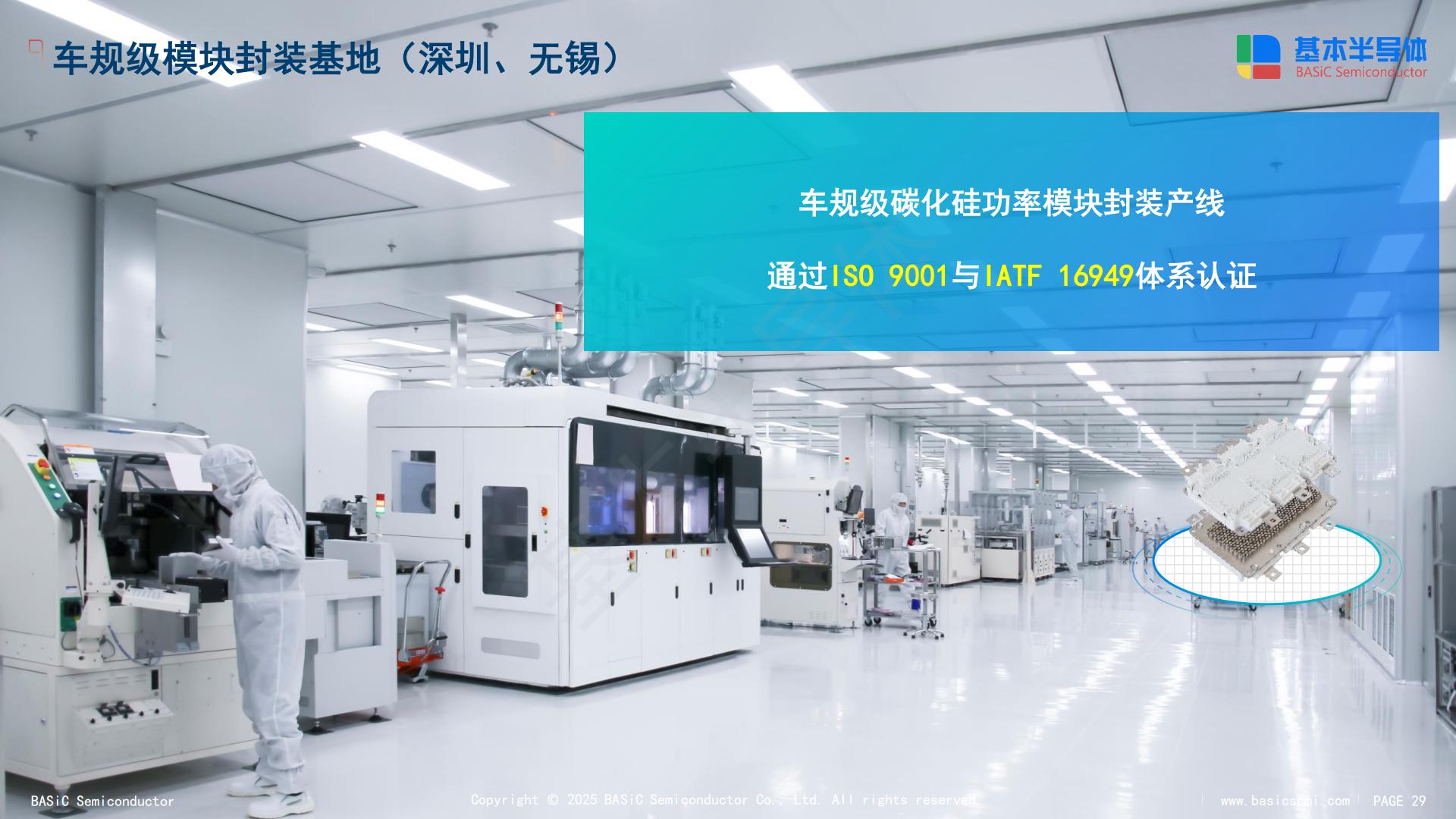

• 無錫車規級封測：在無錫新吳區建立了車規級碳化硅模塊封測基地，通過了ISO 9001與IATF 16949體系認證，確保了產品的高一致性與高可靠性 .
• 全球研發網絡：在北京、上海、南京以及日本名古屋設有研發中心，特別是日本名古屋的研發中心專注于SiC功率模塊技術，直接對接國際前沿標準 。

2.2 資本與生態圈層

在銅價等大宗商品漲價的背景下，企業的抗風險能力還取決于其生態圈層?；景雽w的股東背景極其豪華，涵蓋了產業鏈上下游的關鍵節點 ：

• 戰略合作伙伴：全球汽車技術巨頭、軌道交通霸主、新能源汽車終端、半導體IDM巨頭。
• 能源與工業巨頭：新能源發電場景、電控技術。

這種深度的產業綁定，不僅確保了基本半導體在產能緊缺時的原材料獲取能力，也為其產品在新能源汽車、光伏儲能、軌道交通等“用銅大戶”行業的快速落地提供了驗證通道。

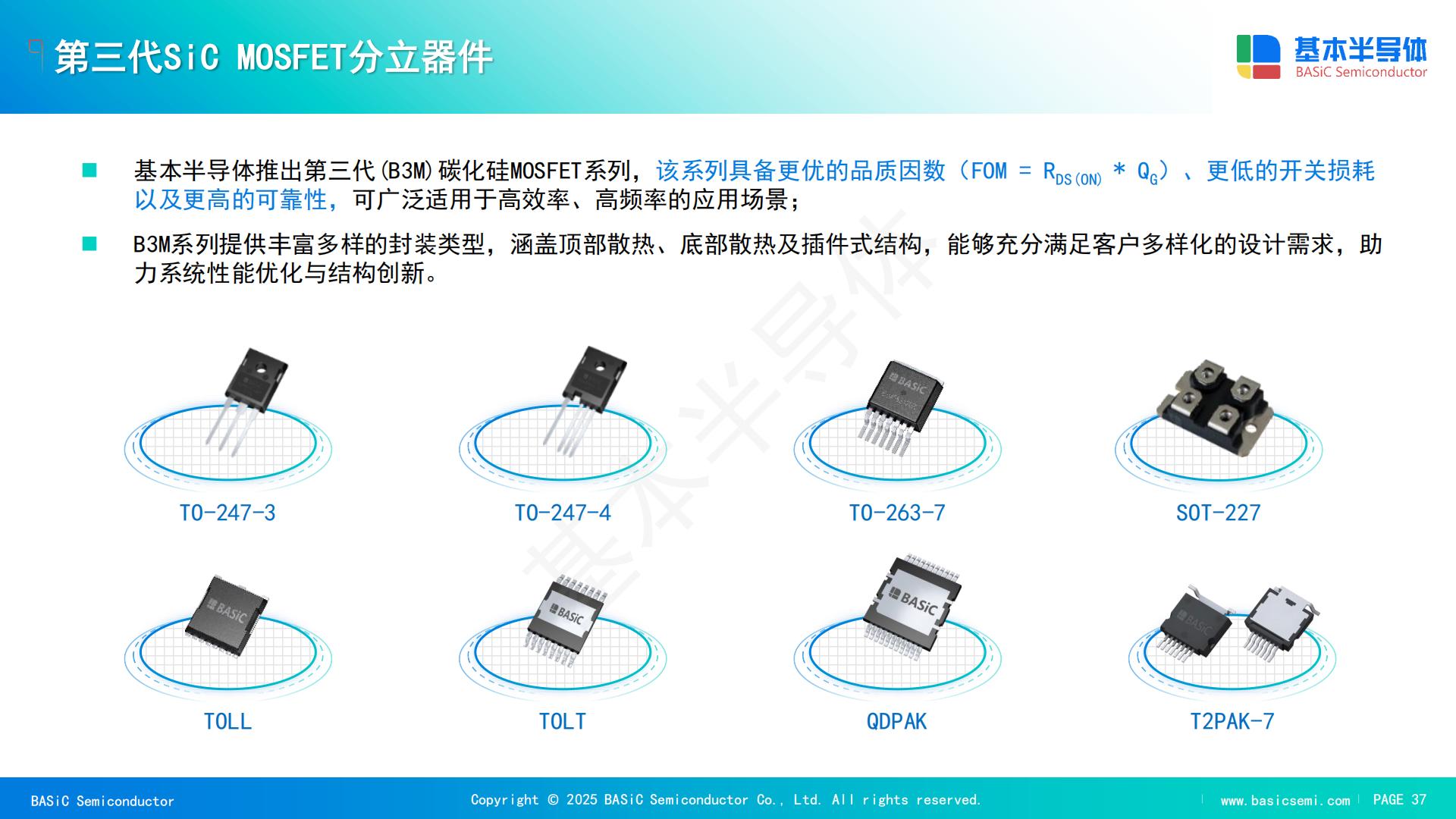

3. 核心芯片技術：第三代SiC MOSFET的性能基石

基本半導體的模塊性能源于其自主研發的第三代碳化硅（B3M系列）芯片技術。該技術在導通電阻、開關速度與可靠性之間取得了優異的平衡，是實現“提頻減銅”策略的核心載體。

3.1 優異的品質因數（FOM）

第三代SiC MOSFET芯片顯著優化了導通電阻（RDS(on)?）與柵極電荷（Qg?）的乘積。

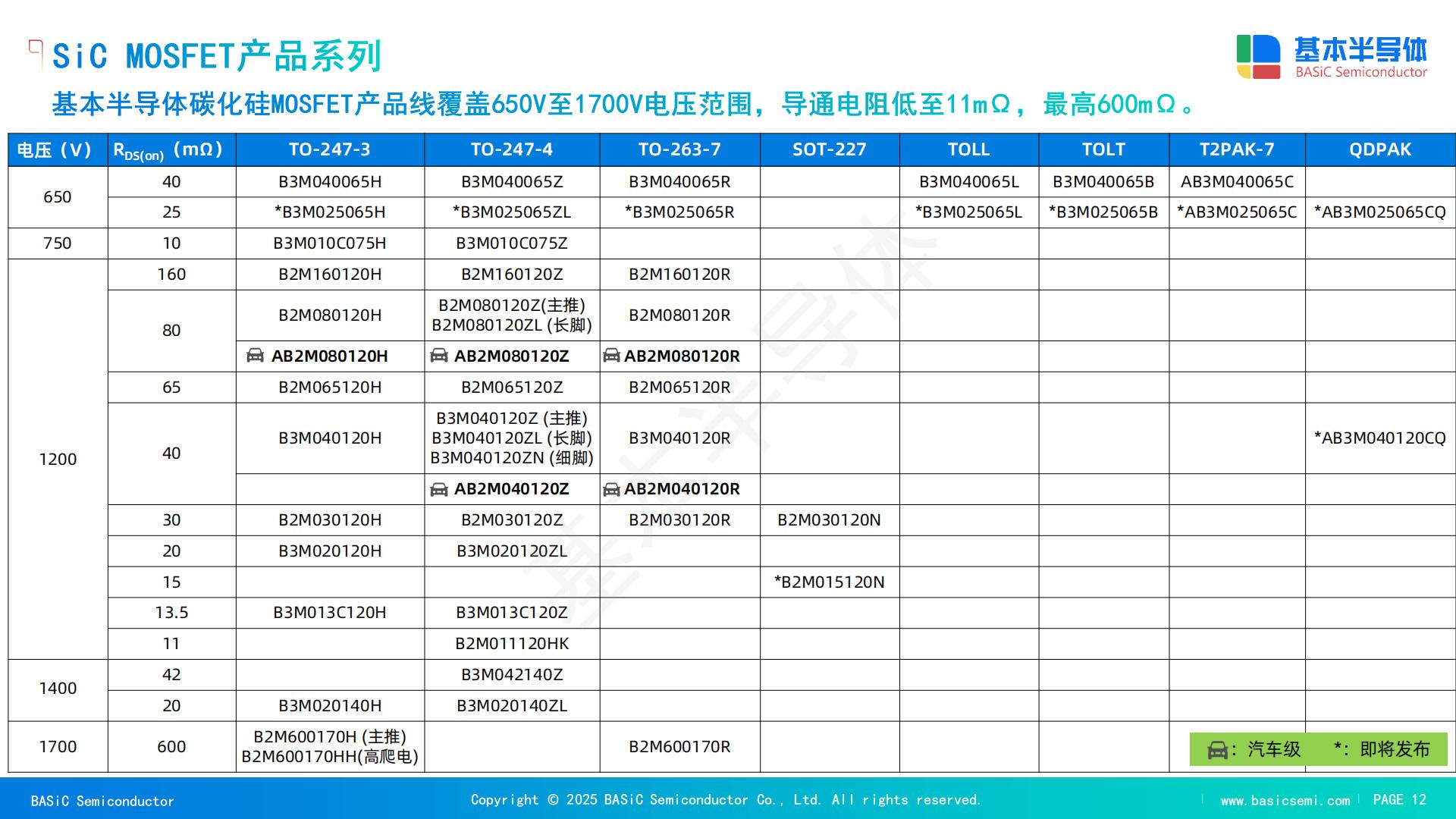

• 低導通電阻：產品線覆蓋了從11mΩ到600mΩ的寬范圍，其中最新的模塊產品如BMF540R12KA3，其芯片并聯后的導通電阻低至2.5mΩ 。更低的導通損耗意味著在同等電流下芯片面積更小，或者在同等面積下承載更大的電流，從而提升了功率密度。
• 低柵極電荷：Qg?的降低直接減小了驅動功率需求，并加快了開關速度，為高頻應用奠定了基礎。

3.2 卓越的高溫特性

與硅基器件不同，基本半導體的SiC MOSFET在高溫下的性能衰減極小。

• 導通電阻溫度系數：實測數據顯示，從25°C到175°C，RDS(on)?的增長比例控制在合理范圍內（約1.8倍左右 ），遠優于同類硅器件。這意味著在高溫重載工況下，散熱系統的壓力被大幅緩解。
• 閾值電壓穩定性：VGS(th)? 設計值較高（典型值2.7V - 4.0V ），且在高溫下保持穩定。這對于高頻應用至關重要，因為高頻開關伴隨的極高 dv/dt 容易通過米勒電容引起柵極電壓波動，較高的閾值電壓天然構筑了防止誤導通的安全防線。

3.3 高可靠性設計

• 耐壓裕量：雖然額定電壓為1200V，但實測擊穿電壓往往在1600V以上 。這種高裕量設計使得設備在應對電網波動或感性負載關斷時的電壓尖峰時，無需過多的緩沖電路（Snubber Circuit），進一步節省了阻容元件和PCB面積。
• 低漏電流：在1200V阻斷電壓下，25°C時的漏電流（IDSS?）通常小于1μA ，保證了系統的待機能效。

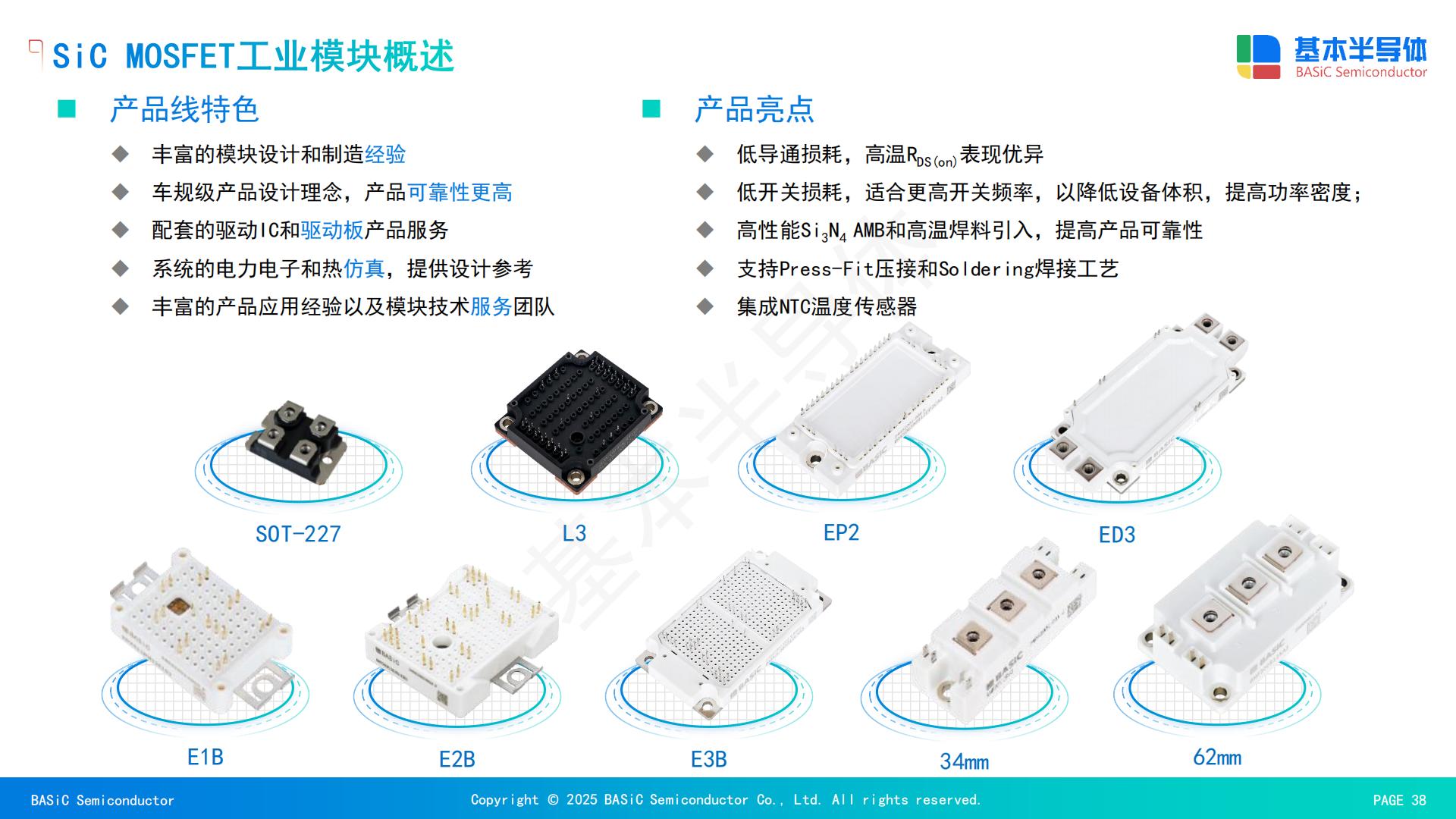

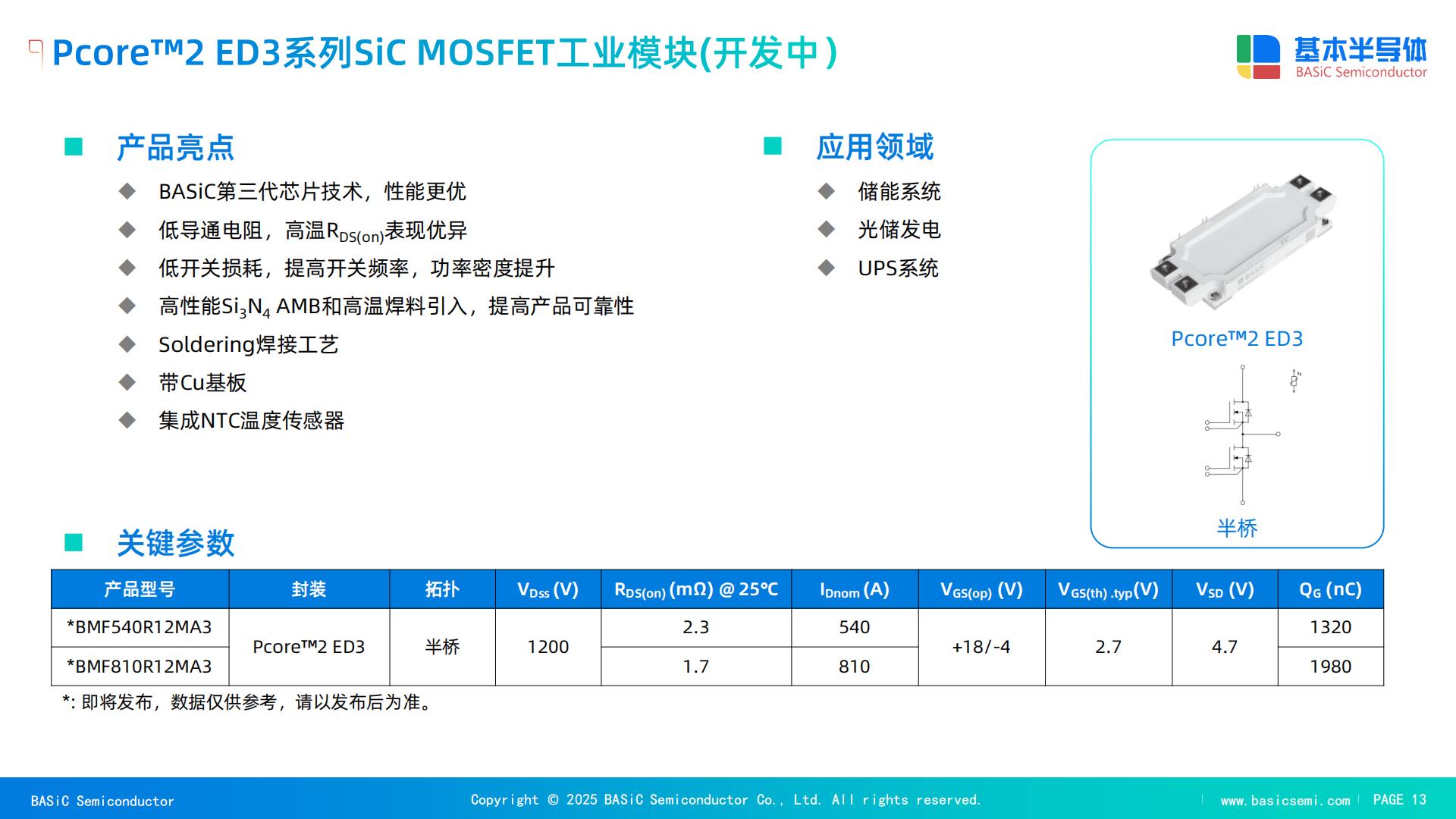

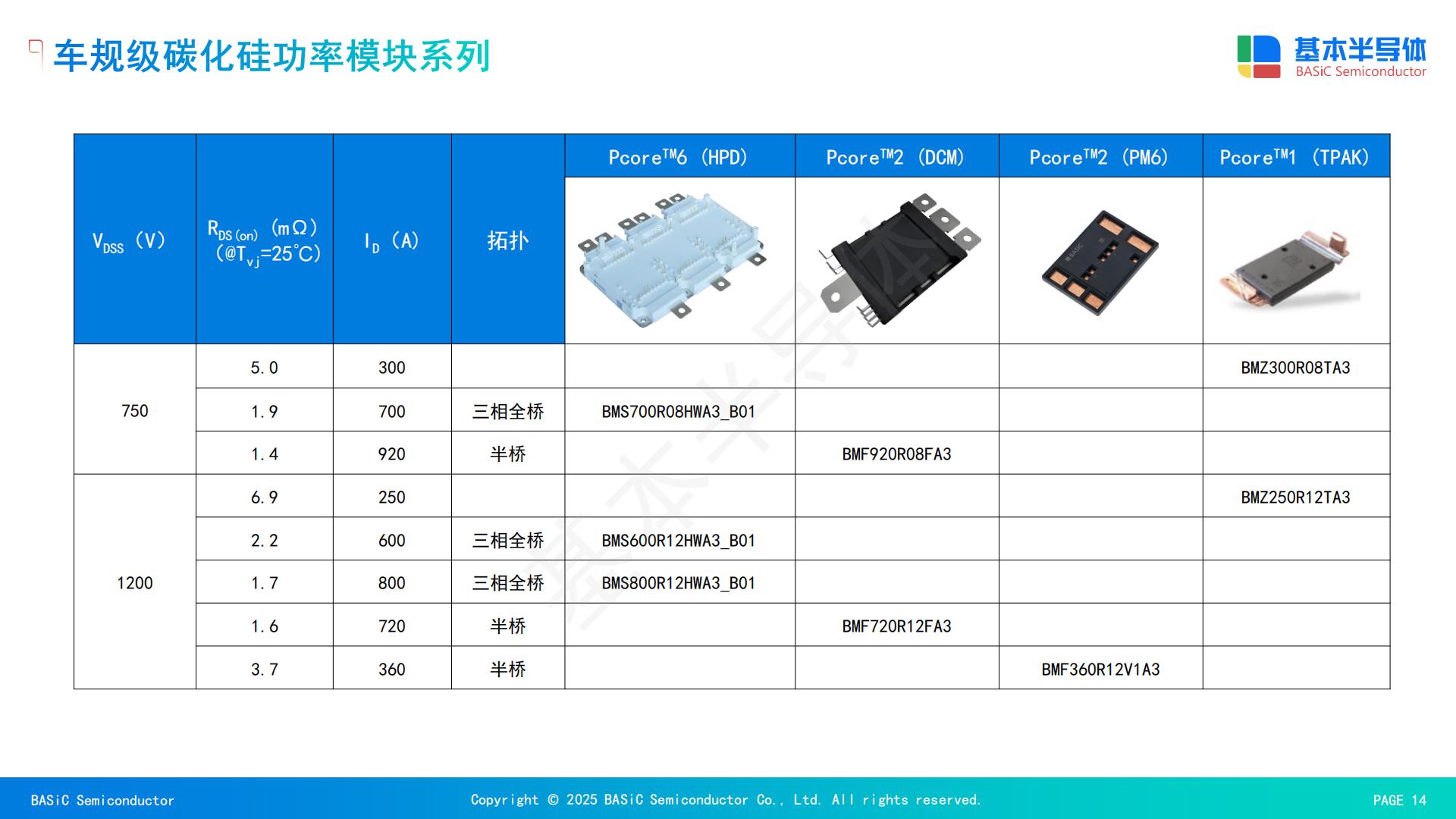

4. Pcore?系列功率模塊深度解析：高頻應用的物理載體

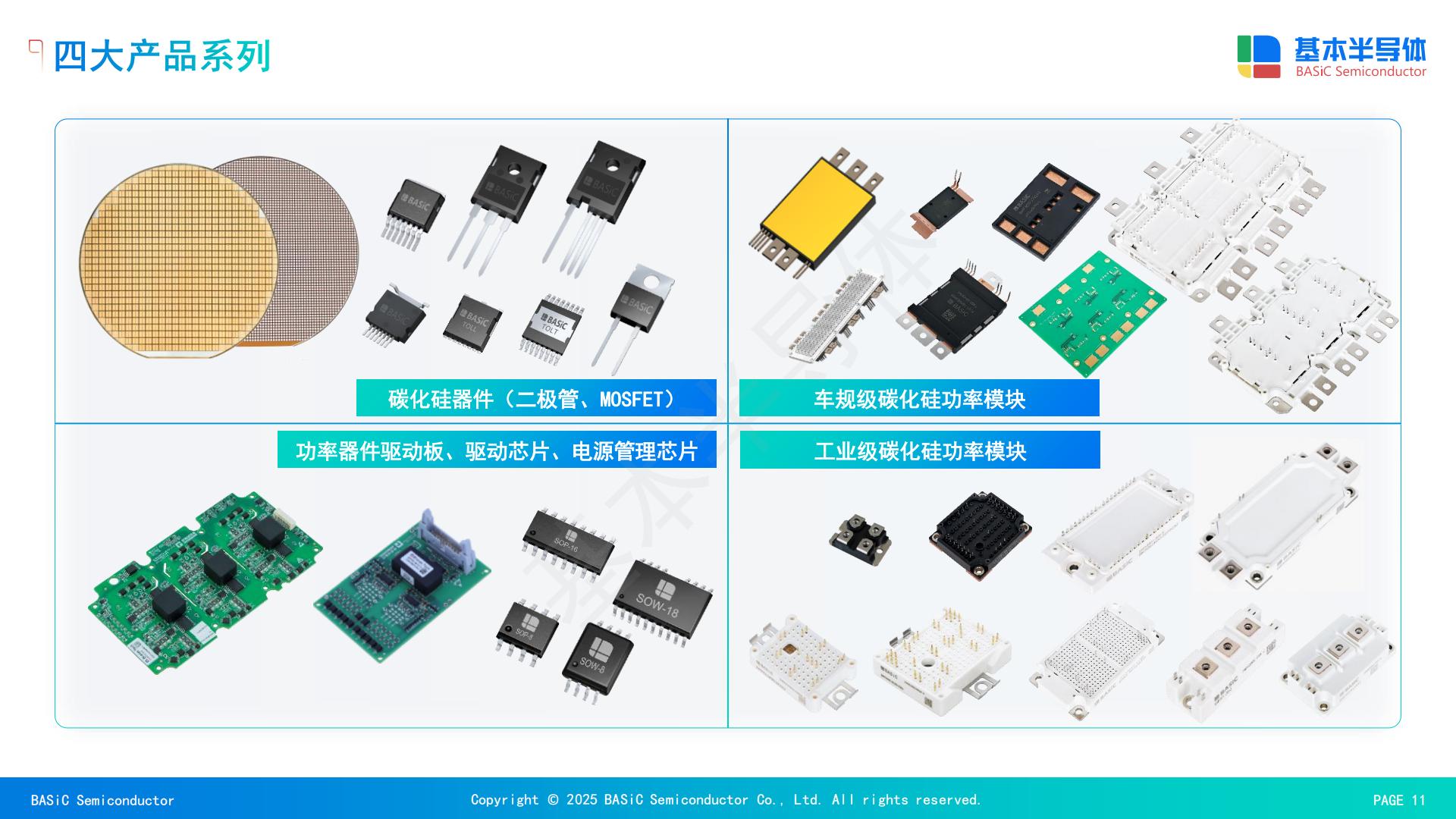

為了將芯片的性能轉化為系統級的成本優勢，基本半導體開發了Pcore?系列模塊，覆蓋了從緊湊型工業應用到大功率電站級應用的多種封裝形式。

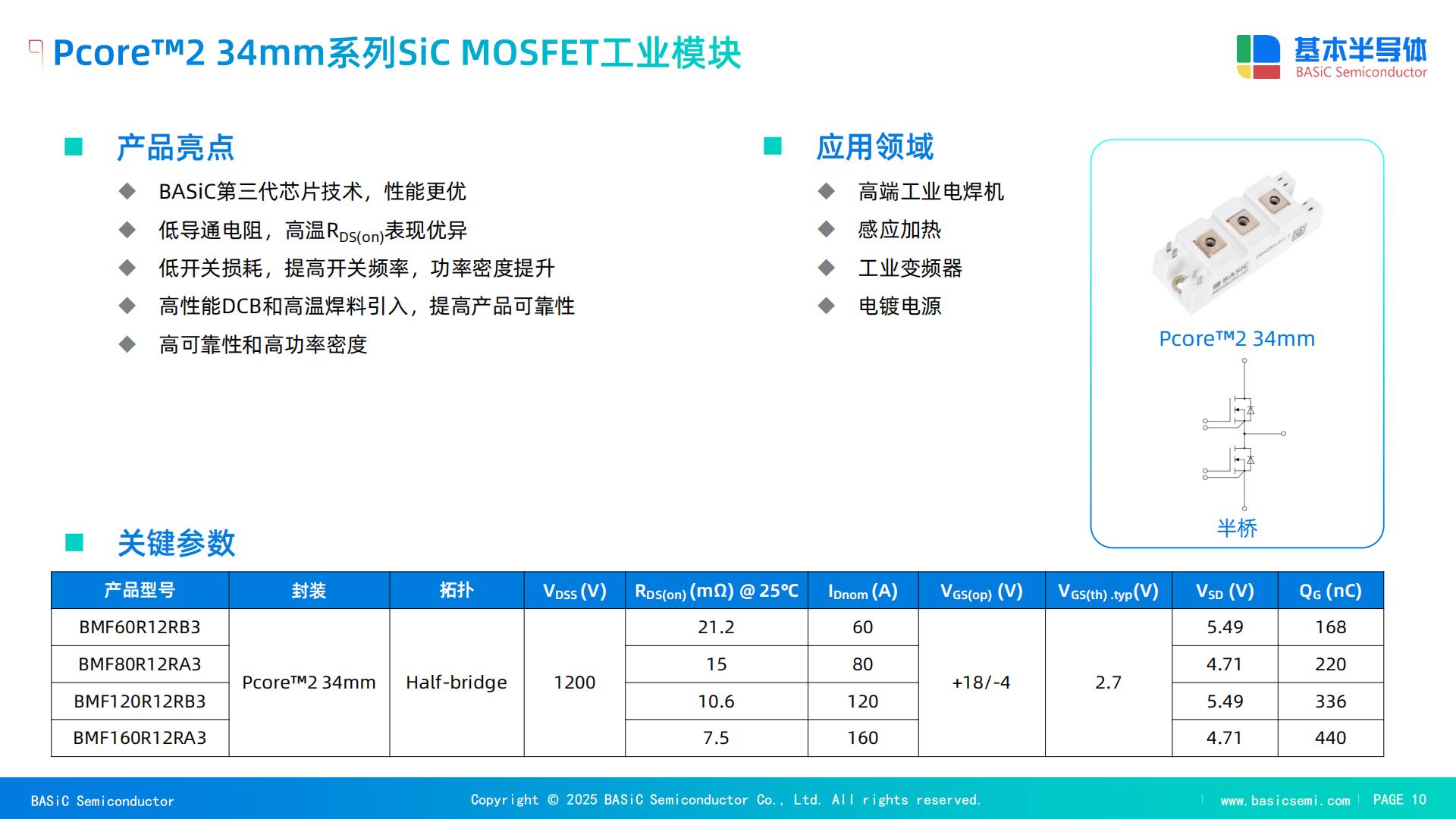

4.1 Pcore?2 34mm系列：工業焊機與感應加熱的提頻利器

該系列模塊（如BMF60R12RB3，BMF80R12RA3, BMF120R12RB3, BMF160R12RA3）采用了標準的34mm工業封裝，旨在直接替代同尺寸的IGBT模塊，但在性能上實現了質的飛躍。

4.1.1 產品陣容與關鍵參數

根據最新的技術資料 ，該系列的主要型號參數如下：

4.1.2 動態性能分析

以BMF80R12RA3為例，其開關特性數據展示了驚人的高頻潛力 ：

• 開通延時 (td(on)?) ：僅為27.2 ns。
• 上升時間 (tr?) ：22.1 ns。
• 關斷延時 (td(off)?) ：92.8 ns。
• 總開關損耗 (Etotal?) ：在600V/80A工況下，僅為3.52 mJ。

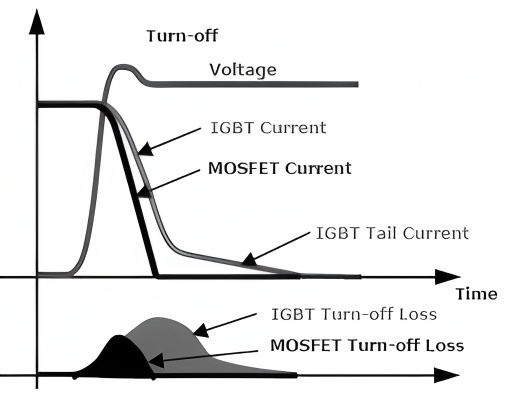

深度洞察：相比同規格IGBT模塊通常在微秒（μs）級的開關時間，SiC模塊的速度快了1-2個數量級。極低的 Eoff? 歸功于SiC MOSFET沒有IGBT的少數載流子復合過程，因此不存在由于拖尾電流導致的巨大關斷損耗。這一特性允許設計者將焊機的開關頻率從20kHz提升至80kHz甚至100kHz，從而將龐大的輸出濾波電抗器縮小為一個小巧的空心線圈或磁粉芯電感，銅耗減少70%以上。

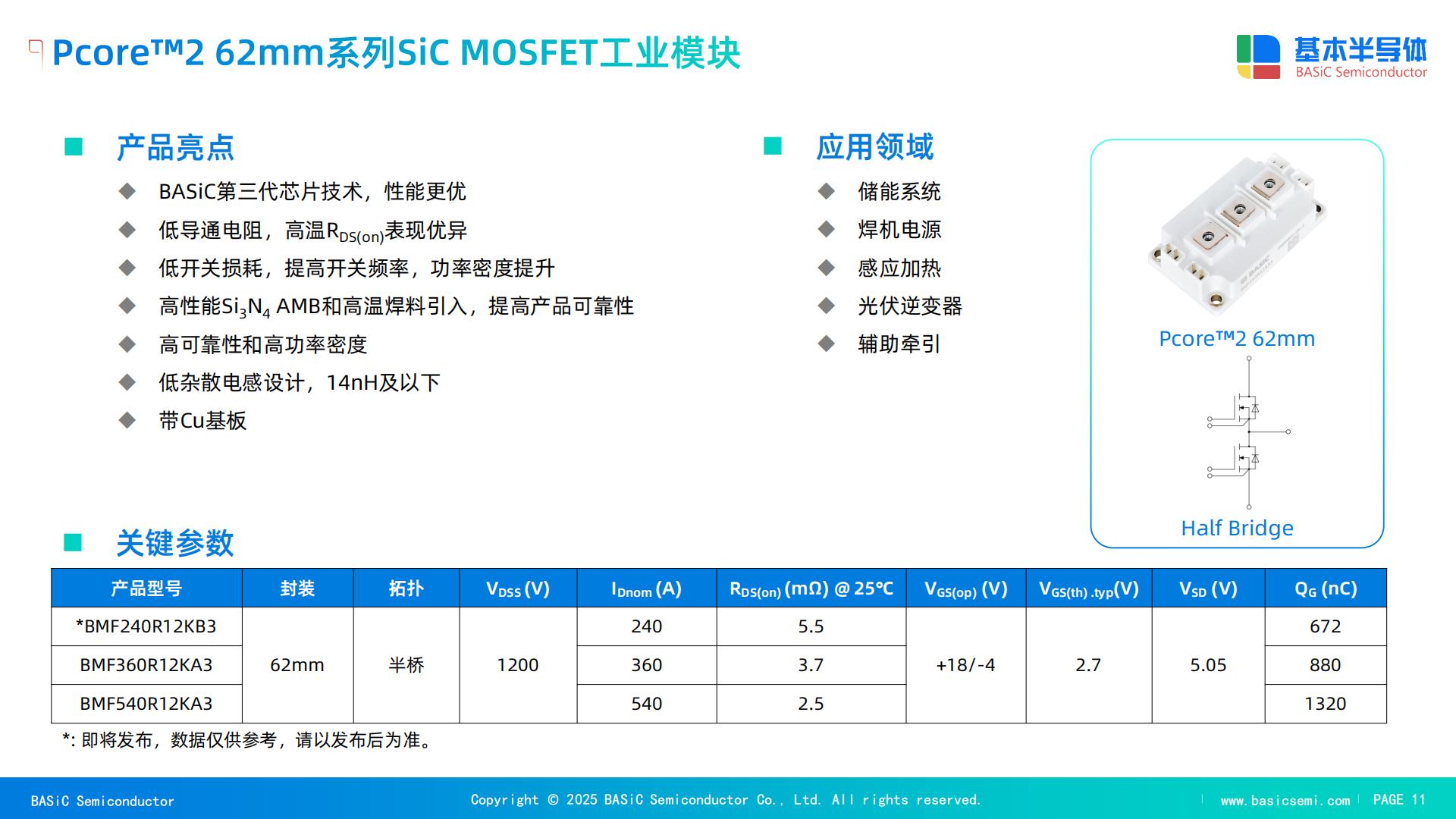

4.2 Pcore?2 62mm系列：大功率儲能與光伏的銅耗殺手

針對MW級的大功率應用，基本半導體推出了Pcore?2 62mm系列（如BMF360R12KA3, BMF540R12KA3）。這是一個戰略性的產品系列，因為它采用了工業界最通用的62mm半橋封裝，使得用戶可以在不改變母排和散熱器設計的前提下，實現從IGBT到SiC的無縫升級 。

4.2.1 極致的通流能力

• BMF360R12KA3 ：額定電流360A，導通電阻僅3.7 mΩ。
• BMF540R12KA3 ：額定電流高達540A，導通電阻低至2.5 mΩ。

4.2.2 封裝技術的突破：氮化硅（Si3?N4?）AMB基板

在高功率密度下，散熱和可靠性是核心挑戰?；景雽w的62mm模塊全系采用了活性金屬釬焊（AMB）的氮化硅（Si3?N4?）陶瓷基板 。

• 熱導率：Si3?N4?的熱導率（90 W/mK）遠高于傳統Al2?O3?（24 W/mK），雖然略低于AlN，但其機械性能極佳。
• 機械強度：Si3?N4?的抗彎強度高達700 N/mm2，是AlN的兩倍，且斷裂韌性極高 。這使得基板可以做得更?。ǖ湫?60μm），從而大幅降低了結到殼的熱阻（Rth(j?c)?）。BMF540R12KA3的熱阻低至0.07 K/W ，確保了芯片產生的熱量能迅速傳導至散熱器。
• 銅基板：配合3mm厚的銅基板，模塊具有極大的熱容，能有效應對瞬時過載沖擊。

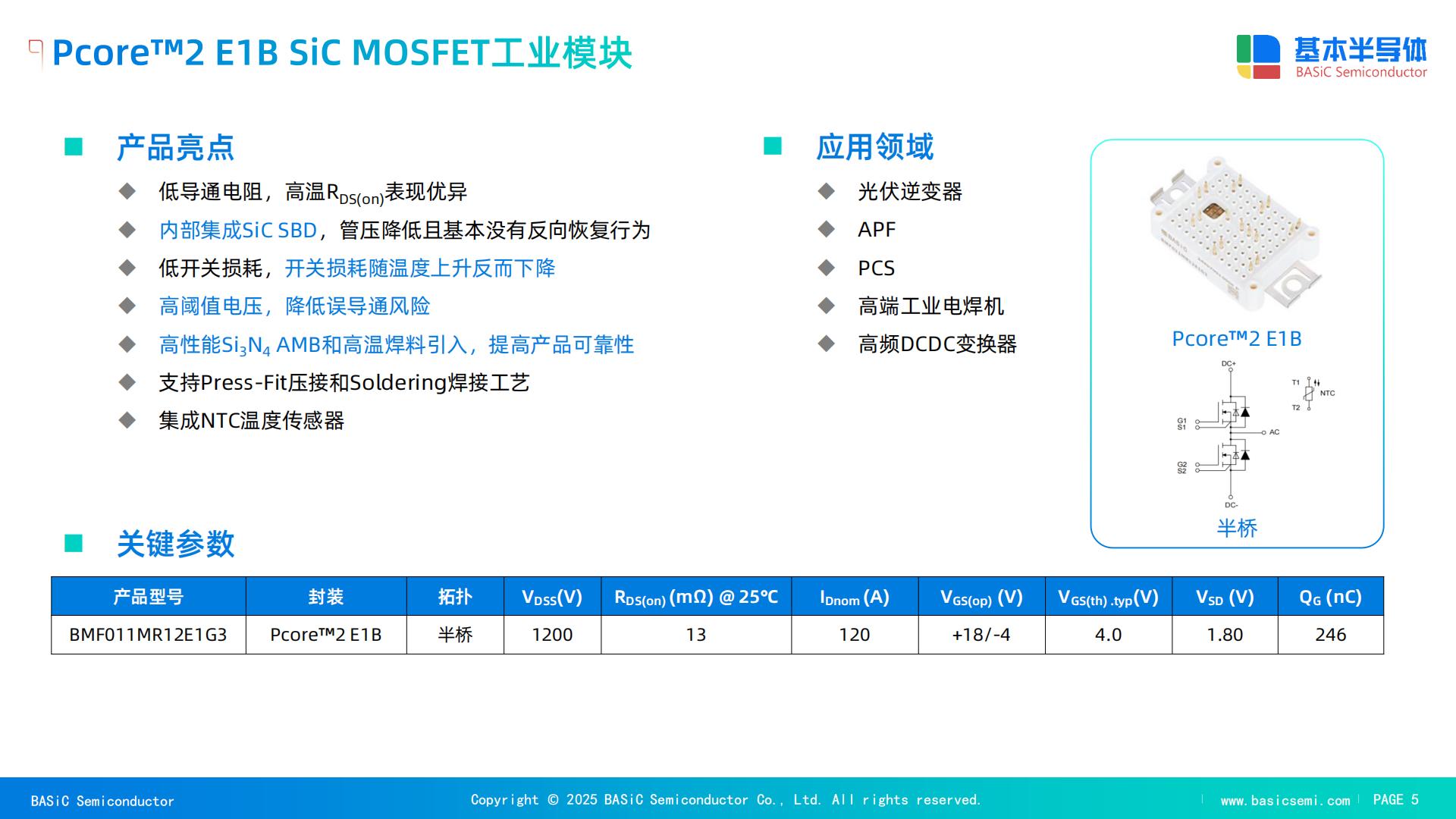

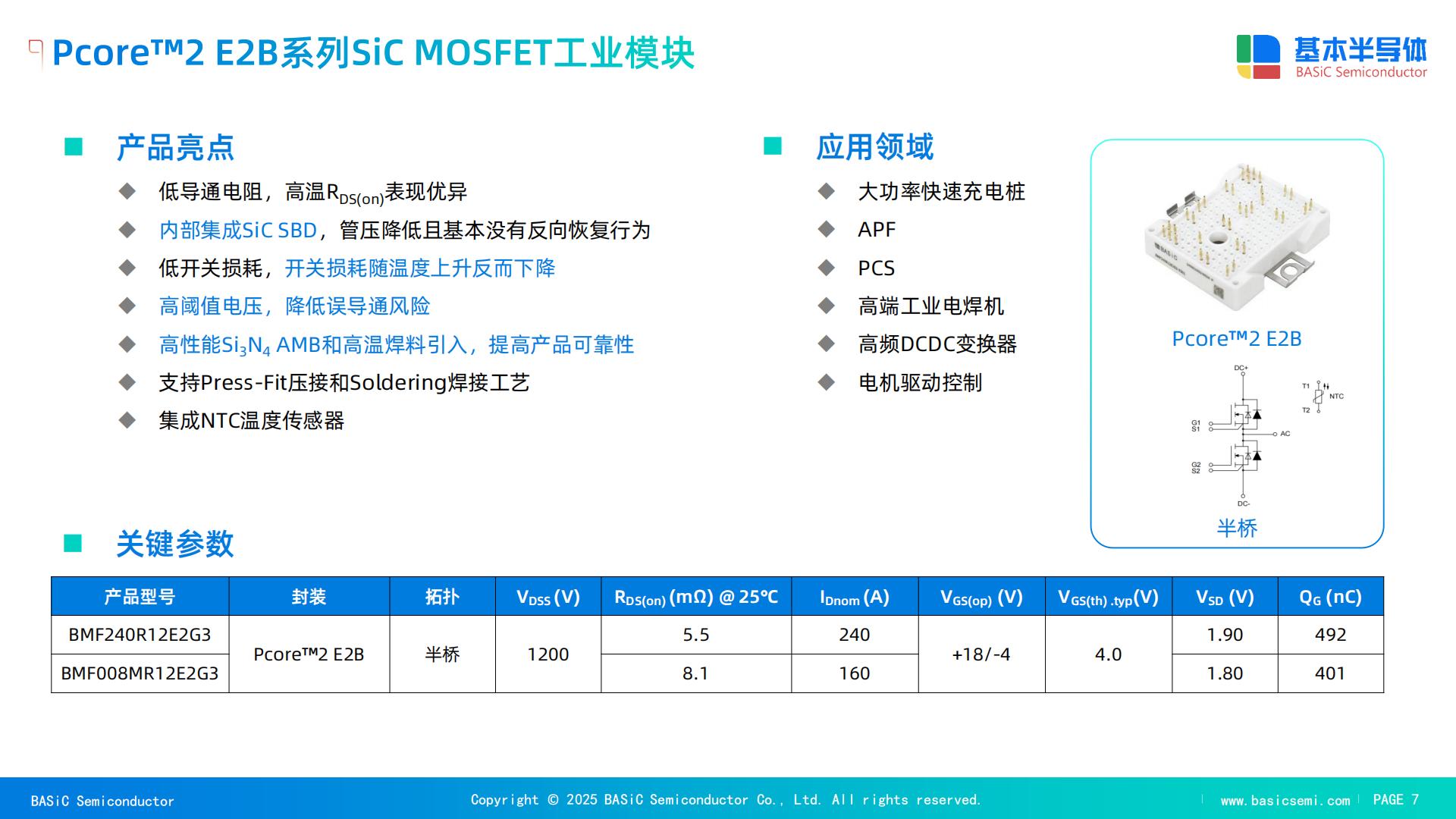

4.3 Pcore?2 E1B/E2B系列：內置SBD的創新設計

基本半導體的E1B/E2B系列（如BMF240R12E2G3）引入了一項關鍵的創新技術——內置SiC肖特基二極管（SBD） 。

4.3.1 消除反向恢復損耗

SBD是單極性器件，理論上沒有反向恢復電流。集成SBD后，模塊在半橋應用中的死區續流損耗和開通時的反向恢復損耗（Err?）均大幅降低。例如，BMF240R12E2G3的反向恢復能量極低，這對于高頻硬開關拓撲（如圖騰柱PFC、Buck-Boost）至關重要 。

5. 提頻應用降低整機成本的實證分析

本章節將結合基本半導體的仿真數據與具體應用案例，量化分析“提頻”如何轉化為“省錢”。

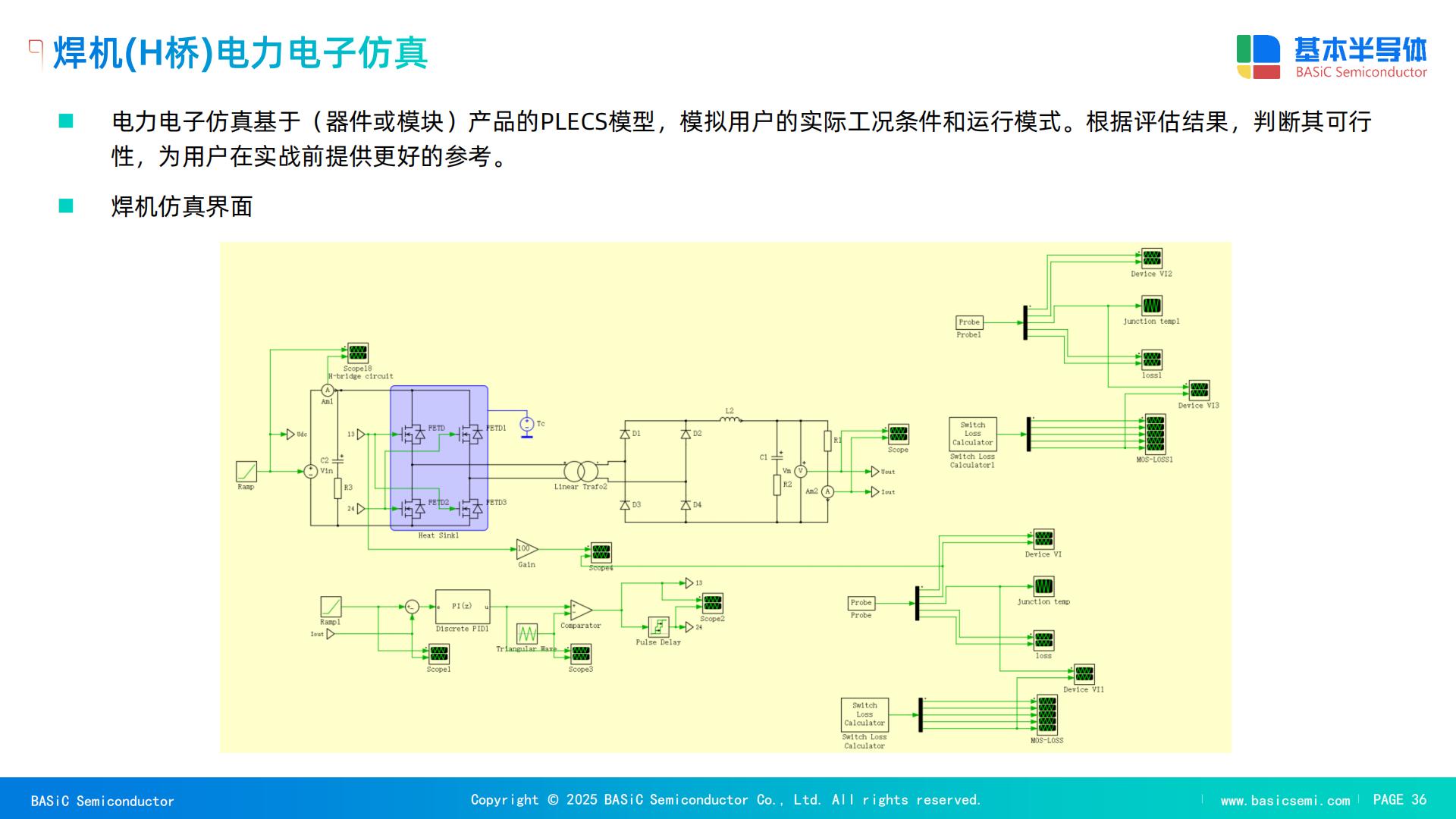

5.1 案例一：20kW逆變焊機（H橋硬開關拓撲）

工業焊機是典型的成本敏感型設備，且對體積重量有嚴格限制。

對比方案：

• 方案A（SiC） ：使用基本半導體 BMF80R12RA3 (1200V 15mΩ)，開關頻率設定為 80kHz。
• 方案B（IGBT） ：使用某知名品牌高速IGBT (1200V 100A)，開關頻率設定為 20kHz。

仿真條件：

直流母線電壓 VDC?=540V，輸出功率 Pout?=20kW，散熱器溫度 TH?=80°C 。

仿真結果對比表：

成本削減邏輯：

1. 銅材節省：開關頻率從20kHz提升至80kHz，意味著輸出濾波電感的感值需求下降約75%。在物理實現上，這允許使用更細的銅線和更小的磁芯，直接大幅削減了銅材成本。
2. 鋁材節省：總損耗從596W降至321W，散熱需求減半。散熱器體積和重量的減小，直接降低了鋁材成本。
3. 機箱與物流：整機重量減輕，機箱鈑金厚度可減薄，物流運輸費用降低。

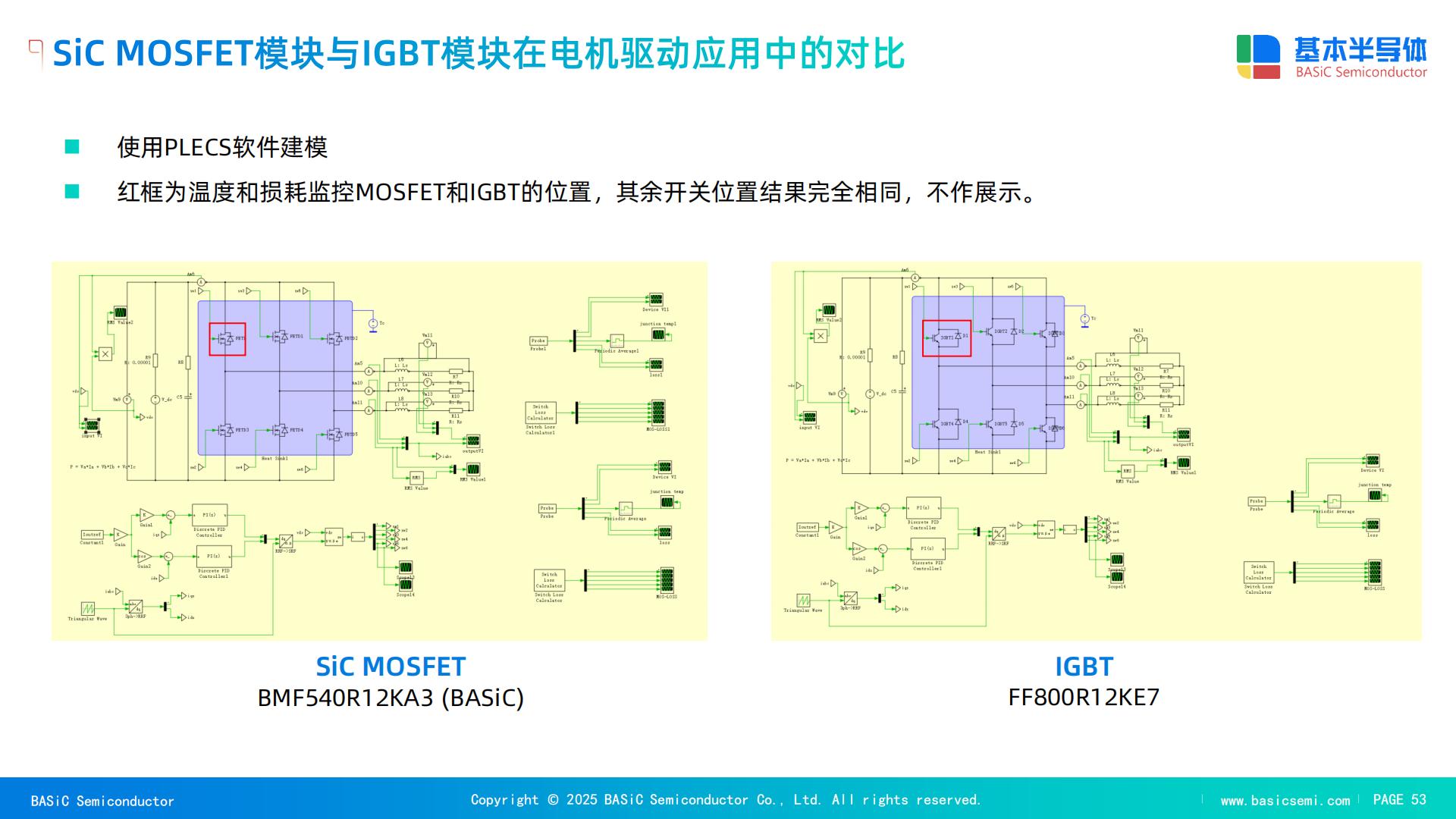

5.2 案例二：電機驅動與儲能PCS（62mm模塊）

在電機驅動場景中，雖然受限于電機軸承電流和絕緣壽命，頻率提升不如焊機激進，但SiC依然展現了強大的成本優化潛力。

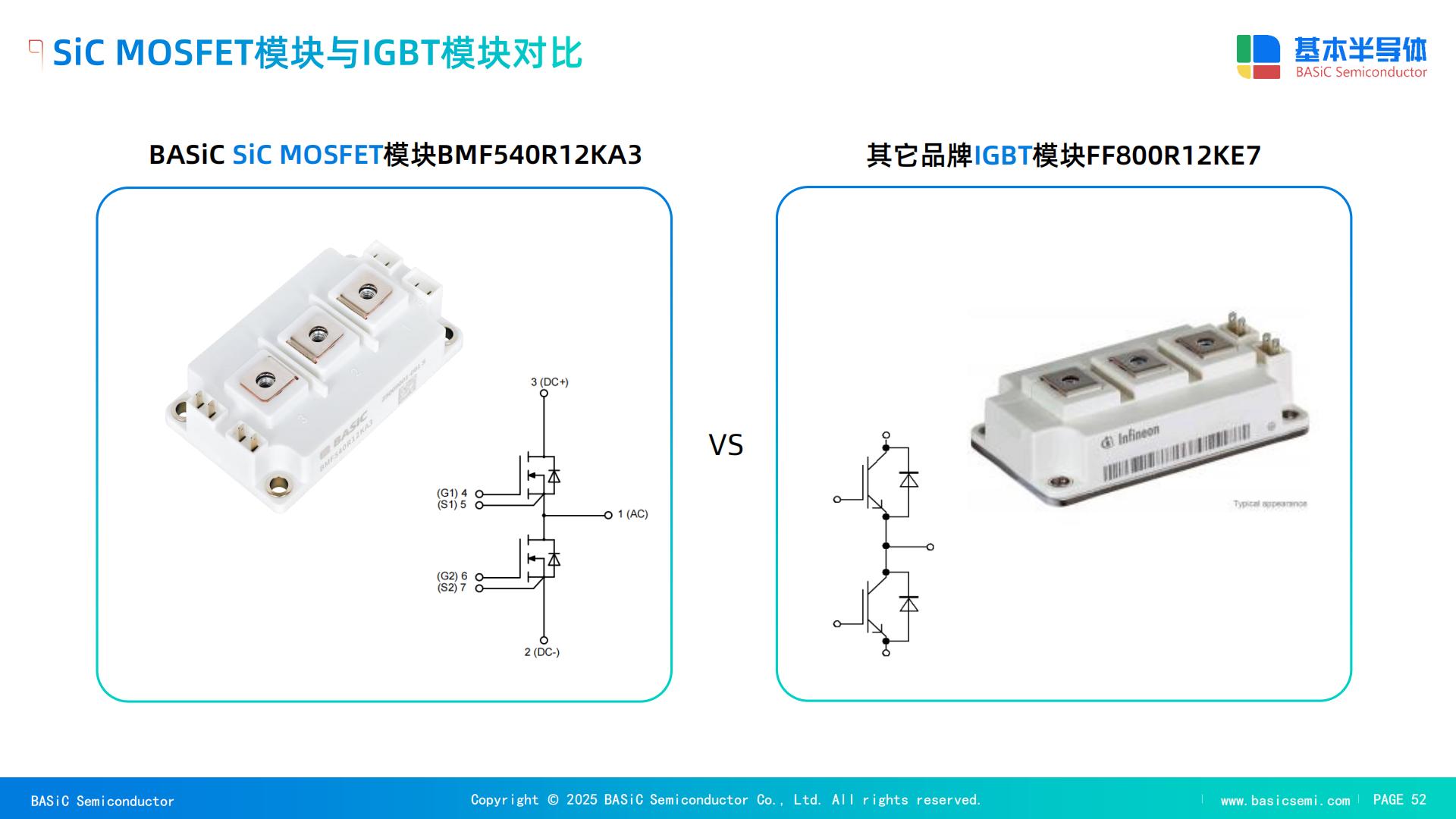

對比方案：

• 方案A（SiC） ：基本半導體 BMF540R12KA3，開關頻率 12kHz。
• 方案B（IGBT） ：Infineon FF800R12KE7，開關頻率 6kHz。

仿真結果分析 (300Arms工況) 1：

• SiC單管總損耗：242.66 W。
• IGBT單管總損耗：1119.22 W。
• 結溫對比：SiC結溫僅109.49°C，而IGBT結溫高達129.14°C。

深度洞察：

即便SiC的頻率翻倍（12kHz vs 6kHz），其總損耗仍僅為IGBT的21.6%。

1. 系統級降本：極低的損耗允許將原本必須的水冷系統替換為低成本的風冷系統，或者顯著減小風機功率。
2. 電能質量收益：頻率翻倍使得輸出電流波形更接近正弦波，減少了電機的鐵損和銅損，提升了整個驅動系統的能效等級。

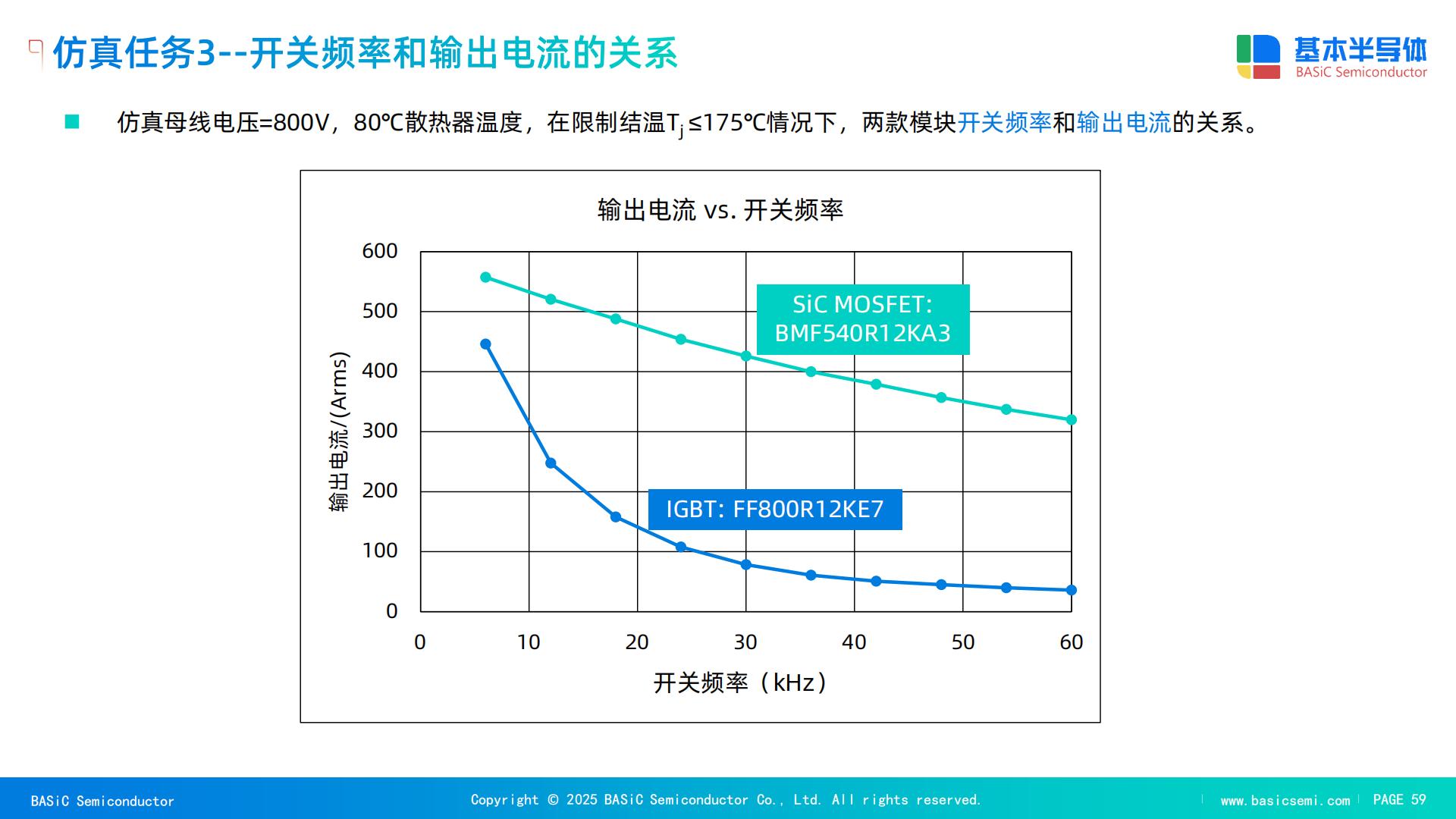

3. 功率密度提升：在限制結溫 Tj?≤175°C 的條件下，SiC方案的輸出電流能力（520.5A）遠高于IGBT（446A），這意味著用更小的模塊可以干更大的活。

5.3 案例三：電動汽車充電樁電源模塊

對于80kW的充電樁電源模塊，基本半導體推薦采用 BMF240R12E2G3 模塊構建三相PFC整流和LLC原邊/副邊電路 。

• LLC拓撲優勢：SiC MOSFET的高頻特性使得LLC諧振變換器可以工作在更高的諧振頻率（>100kHz），從而大幅減小諧振電感和諧振電容的體積。
• 雙向流動：SiC模塊天然支持雙向能量流動（V2G應用），無需額外增加防反二極管，簡化了主回路BOM。

6. 關鍵使能技術：驅動與保護的配套

要釋放SiC MOSFET的高頻潛能，必須要有專業的驅動方案來“駕馭”它。高頻開關伴隨著極高的 dv/dt（可達50V/ns以上），這會通過米勒電容（Cgd?）在柵極產生干擾電壓，導致橋臂直通（Shoot-through）炸機。

6.1 米勒鉗位（Miller Clamp）技術

基本半導體的驅動芯片 BTD5350MCWR 和 BTD5350M 專門針對SiC MOSFET設計，集成了有源米勒鉗位功能 。

工作原理：

當檢測到柵極電壓低于2V（關斷狀態）時，芯片內部的一個低阻抗MOSFET會導通，將柵極直接鉗位到負電源軌（VEE?）。

IMiller?=Cgd?×dtdv?

鉗位電路為米勒電流提供了一個極低阻抗的泄放路徑，防止柵極電壓抬升超過閾值電壓（VGS(th)?）。

實測效果：

雙脈沖測試顯示，在無米勒鉗位時，下管柵極電壓受干擾波動高達7.3V（甚至超過閾值）；而啟用米勒鉗位后，波動被抑制在2V以內，徹底消除了直通風險 。這不僅提高了可靠性，還省去了復雜的負壓關斷電路設計，降低了驅動板成本。

6.2 專用隔離驅動變壓器

為了配合驅動芯片，基本半導體還推出了專用的隔離變壓器 TR-P15DS23-EE13 。

• 參數優化：采用EE13骨架，原副邊匝比設計為10:16，配合BTP1521芯片可輸出+18V/-5V的驅動電壓，完美匹配SiC MOSFET的最佳驅動需求。
• 高隔離：實現了原副邊的高壓隔離，確保了高壓系統的安全性。

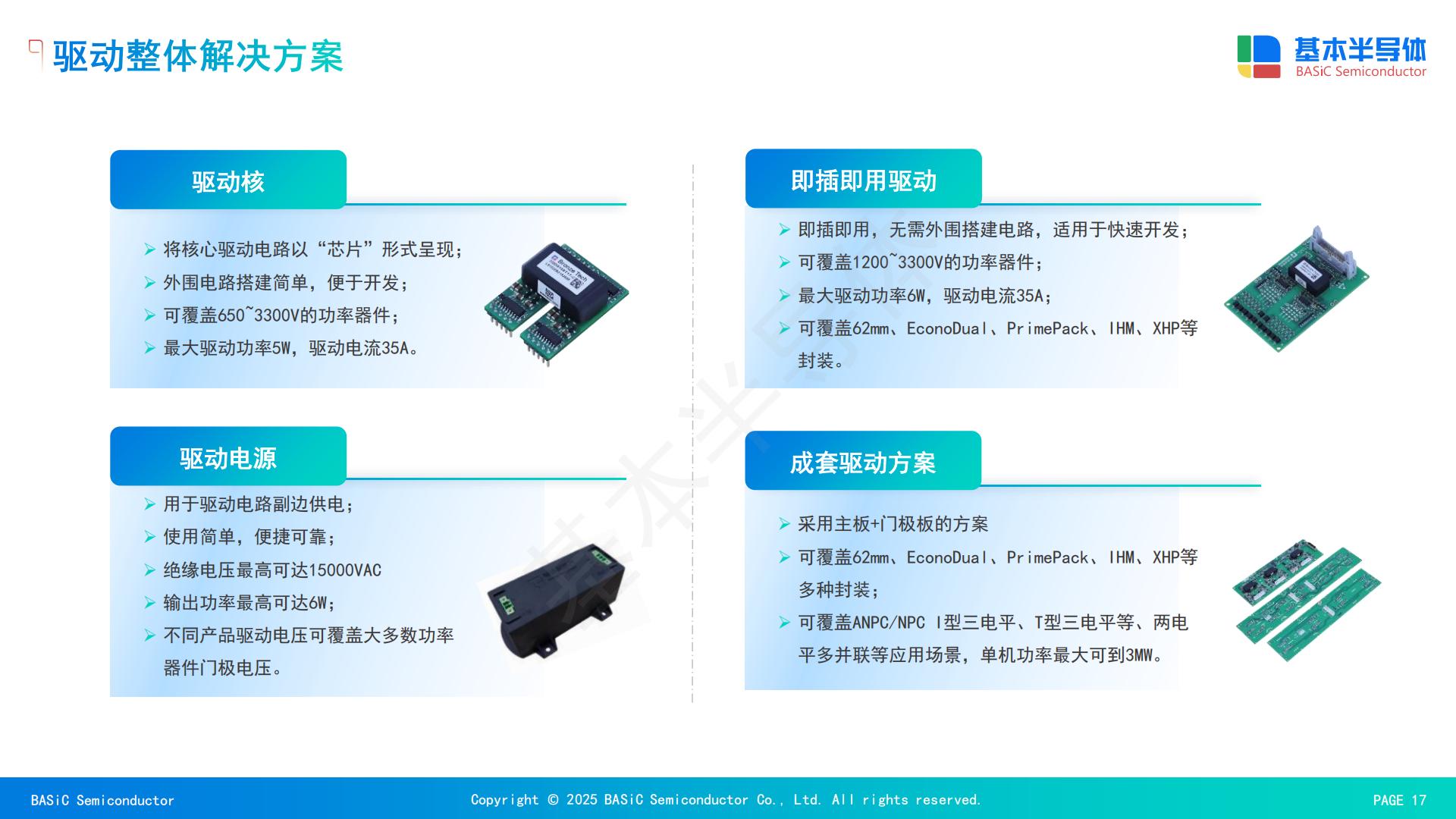

6.3 驅動板參考設計

針對34mm和62mm模塊，基本半導體提供了即插即用的驅動板參考設計（如BSRD-2427, BSRD-2503）。這些方案集成了電源管理、隔離驅動、故障保護（UVLO, Desat）等功能，極大縮短了客戶的研發周期，降低了試錯成本。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請聯系傾佳電子楊茜微芯（壹叁貳 陸陸陸陸 叁叁壹叁）

7. 結論：在銅價高企時代重塑競爭力

在銅價突破一萬美元的歷史性時刻，電力電子行業正處于一個通過“技術替代資源”的關鍵轉折點。基本半導體的全系列碳化硅MOSFET功率模塊，通過以下三個維度的技術革新，為下游客戶提供了一套完整的降本增效解決方案：

1. 物理層面的去銅化：通過支持80kHz+的高頻開關，將磁性元件的體積和銅材消耗壓縮70%以上，直接對沖原材料漲價風險。
2. 系統層面的去鋁化：憑借極低的開關損耗和導通損耗，大幅降低散熱需求，減少鋁材和冷卻系統的投入。
3. 全生命周期的降本：通過Si3?N4? AMB基板、內置SBD以及米勒鉗位驅動技術，解決了SiC應用中的可靠性痛點，延長了設備壽命，降低了維護成本。

對于光伏、儲能、工控及其他工業電源的工程師和決策者而言，采納基本半導體的SiC方案，不僅僅是一次器件選型的升級，更是一次應對大宗商品通脹、提升產品核心競爭力的戰略抉擇。在“碳中和”與“原材料通脹”的雙重夾擊下，唯有提頻，方能破局；唯有SiC，方能提頻。
