1. 引言：碳化硅MOSFET在功率轉換中的機遇與挑戰

1.1 SiC MOSFET相較于Si IGBT及超結MOSFET的性能優勢

碳化硅（SiC）作為第三代寬禁帶（Wide-Bandgap, WBG）半導體材料，其卓越的物理特性使其在功率轉換領域脫穎而出。相較于傳統的硅（Si）基器件，如絕緣柵雙極晶體管（IGBT）和超結（Super-junction）MOSFET，SiC MOSFET表現出顯著的性能優勢。SiC的禁帶寬度約為3.26 eV，遠大于Si的1.12 eV，這一特性使其具備高臨界電場強度，約為Si的10倍 。這種高耐壓能力允許器件在保持低導通電阻的同時，實現更高的電壓等級，并能承受更高的工作溫度（可達175°C至200°C），從而簡化散熱設計并提高功率密度 。

SiC MOSFET是單極型器件，其導電機制依賴于多數載流子，因此在關斷時不會出現Si IGBT所固有的拖尾電流現象 。這一特性顯著縮短了開關時間，將切換瞬態從數百納秒甚至微秒級縮短至數十納秒 ?？焖匍_關帶來了極低的開關損耗（E_on和E_off），在相同測試條件下，SiC MOSFET的能耗損失可比Si IGBT低41%至78% 。此外，SiC器件的柵極電荷（ Qg?）和反向傳輸電容（Crss?/Cgd?）遠低于Si器件，進一步降低了開關能耗，并允許更高的開關頻率，進而縮小無源元件如電感和電容的體積，最終實現系統的小型化和輕量化 。這些綜合優勢使SiC MOSFET成為電動汽車、可再生能源、數據中心和工業應用中高功率、高效率系統的關鍵使能技術 。

1.2 功率轉換器中的半橋拓?fù)渑c串?dāng)_現象概述

半橋電路是構建各種功率轉換拓?fù)涞幕A(chǔ)模塊，廣泛應用于同步整流、逆變器和全橋電路中 。然而，在硬開關半橋應用中，兩個MOSFET（高側和低側）的快速開關會引發一個固有的挑戰：串?dāng)_（Crosstalk）。串?dāng)_是一種寄生耦合現象，指當一個器件（稱為“主動開關”）在進行開關動作時，其另一橋臂處于關斷狀態的器件（“被動開關”）的柵源電壓（ Vgs?）會受到干擾，產生不期望的電壓尖峰 。這種尖峰可能導致被動開關發生部分或完全的誤導通（False Turn-on），即所謂的直通（Shoot-through），對系統性能和可靠性造成嚴重威脅 。

1.3 串?dāng)_問題為何在SiC MOSFET應用中變得尤為突出？

盡管串?dāng)_在任何半橋電路中都存在，但SiC MOSFET的固有特性使其問題尤為嚴重 。其根本原因在于器件的高速開關能力和較低的門檻電壓（ Vth?）。

高dV/dt和dI/dt： SiC MOSFET極快的開關速度使得其漏源電壓（Vds?）和漏極電流（Id?）在極短的時間內發生劇烈變化，產生極高的dV/dt和dI/dt 。這些高變化率是引發串?dāng)_的直接物理根源，因?yàn)樗鼈儠ㄟ^寄生電容和電感將高功率回路的能量耦合到門極回路 。

低Vth?： 相比于硅基器件，SiC MOSFET的門檻電壓相對較低，某些型號甚至低于1 V 。這使得柵極上任何微小的正向電壓尖峰都可能輕松超過 Vth?，引發被動開關的意外導通 。

串?dāng)_問題是SiC MOSFET核心優勢——高速開關能力的直接“副作用”。它揭示了器件固有材料特性與應用環境（特別是寄生參數）之間的深層矛盾。快速開關帶來的高dV/dt和dI/dt波形，通過主功率回路和柵極驅動回路中固有的寄生電容（Cgd?）和共源電感（Lcs?）耦合到被動開關的門極。由于SiC器件較低的門檻電壓，這種耦合產生的電壓尖峰極易引發誤導通。因此，串?dāng)_問題并非一個孤立的現象，而是SiC材料優勢在電路層面引發的連鎖反應。任何有效的解決方案都必須從器件、驅動和PCB布局這三個層面進行系統性權衡和優化。

2. SiC MOSFET串?dāng)_機制的物理與電路分析

2.1 米勒效應：柵-漏電容的耦合作用

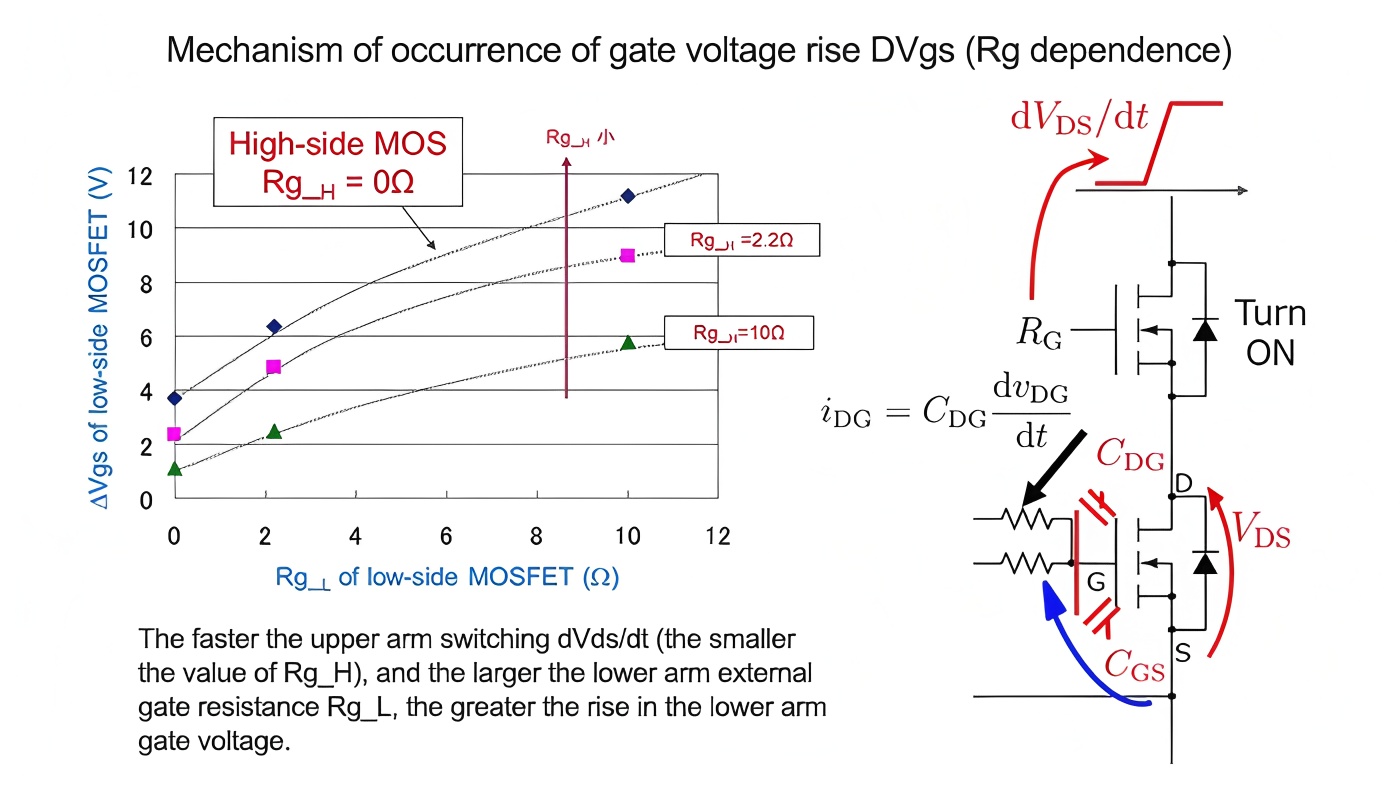

米勒效應是串?dāng)_最主要的物理機制之一。其核心在于MOSFET內部固有的柵漏寄生電容（Cgd?）。在半橋拓?fù)渲?，?dāng)主動開關（例如，高側MOSFET QH?）導通時，被動開關（低側MOSFET QL?）的漏源電壓（Vds?）會從直流母線電壓迅速下降到接近零伏 。反之，當Q_{H}關斷時， Q_{L}的V_{ds}會從零迅速上升 。這種急劇的電壓變化產生了高dV/dt。

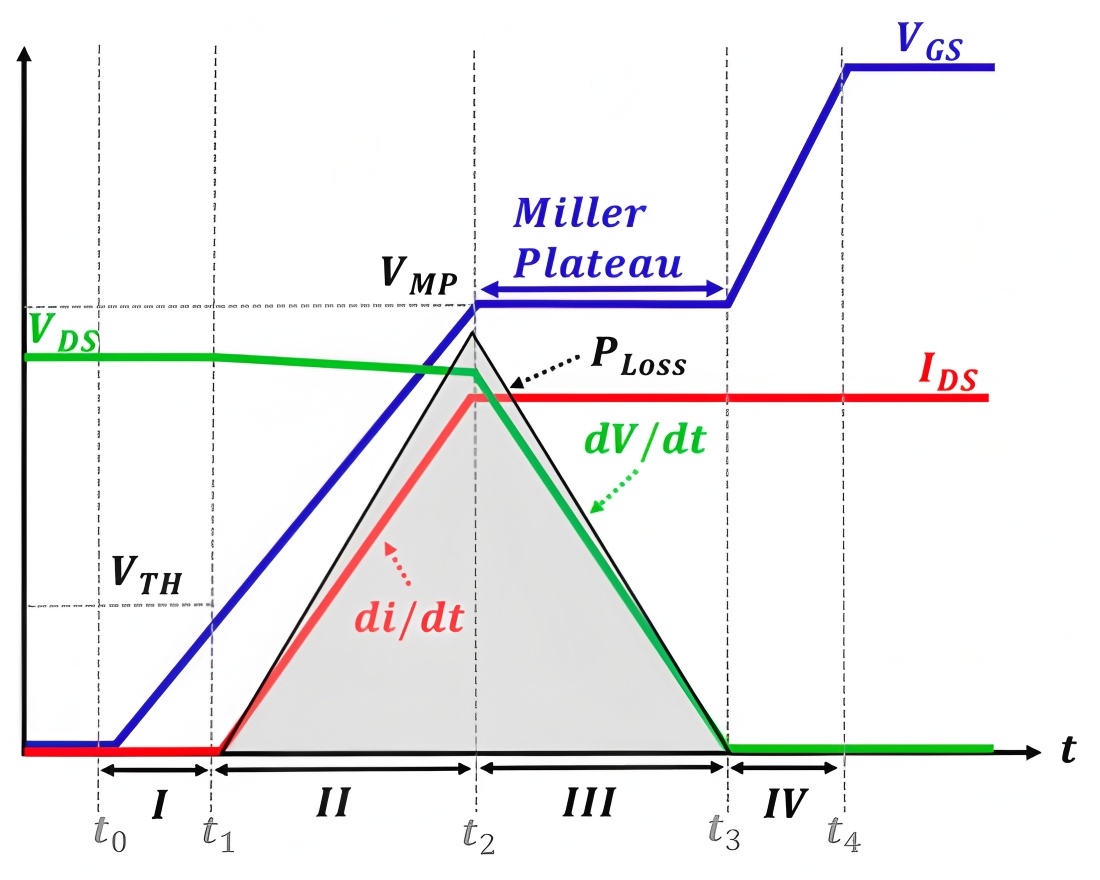

高dV/dt通過C_{gd}在Q_{L}的柵極回路中產生一個位移電流（Displacement Current），其大小由I_{C_{gd}} = C_{gd} cdot (dV_{ds}/dt)決定。這個位移電流流經Q_{L}的柵極驅動回路中的柵極電阻（包括內部電阻R_{g,int}和外部電阻R_{g,ext}）和寄生電感（Lg?），在柵極上產生一個正向電壓尖峰 。如果這個尖峰電壓超過 Q_{L}的門檻電壓V_{th}，即使其門極驅動信號處于關斷狀態，Q_{L}也會被部分或完全誤導通。這種誤導通會造成上下橋臂短路，產生巨大的瞬時電流，這不僅會增加額外的開關損耗，還可能導致器件永久性損壞。與傳統SiMOSFET不同，SiCMOSFET的米勒平臺通常不是平坦的，這表明在開關過程中V_{gs}并非恒定，這與其較低的跨導（gm?）特性相關 。這種非線性特性使得其動態行為的精確建模和控制更具挑戰性 。

2.2 寄生共源電感（Lcs?）的作用

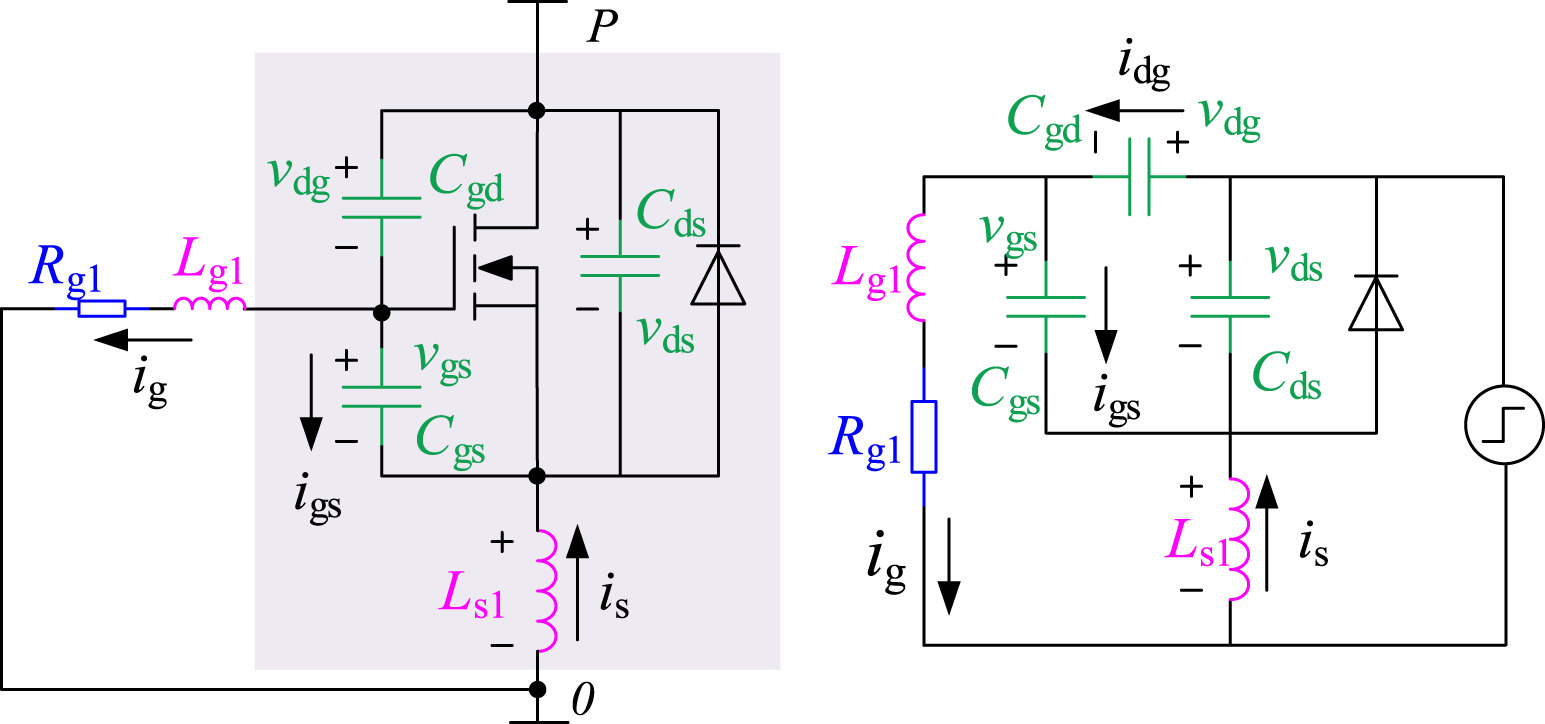

除了米勒效應，寄生共源電感（Lcs?）是另一個引發串?dāng)_的關鍵因素 。L_{cs}是MOSFET封裝內部的源極引線鍵合電感和外部PCB布線中源極路徑寄生電感的總和 。在半橋拓?fù)渲?，L_{cs}是門極驅動回路和主功率回路共用的寄生參數 。

L_{cs}的影響主要體現在兩個方面：

導通瞬態： 當高側MOSFET導通時，流經低側MOSFET體二極管的電流急劇下降（dId?/dt為負）。該電流流過低側MOSFET的Lcs?，在其上產生一個感應電壓VLcs?=?Lcs??(dId?/dt) 。這個正向感應電壓會疊加到被動開關（低側MOSFET）的柵源電壓上，與米勒效應共同作用，加劇正向串?dāng)_尖峰 。

關斷瞬態： 在被動開關的關斷瞬態，如果其漏極電流迅速減?。╠Id?/dt為負），$L_{cs}$會產生一個正向感應電壓，可能導致柵極電壓被拉至負值 。這種負向串?dāng)_尖峰如果超過器件的負向安全電壓等級（ VGS,min?），可能導致柵氧化層應力過大甚至永久性損傷 。

串?dāng)_的物理根源在于寄生參數將主功率回路的高速動態變化耦合至高阻抗的門極回路。PCB設計優化不僅需要減小回路面積，更應通過改變電流路徑來物理性地對抗這些寄生耦合。例如，采用四引腳封裝的開爾文源（Kelvin Source）連接，本質上就是為了物理性地將L_{cs}從門極驅動回路中移除，從根本上切斷了電流耦合路徑 。

表1. 串?dāng)_機制與主要影響因素對照表

3. 串?dāng)_對系統性能的深度影響與評估

3.1 開關損耗與系統效率

串?dāng)_對系統效率的負面影響是多方面的，其中最直接的是引發額外開關損耗。當被動開關因串?dāng)_尖峰而誤導通時，會形成上下橋臂的短路直通（Shoot-through）。即使是極短的直通時間，也會在器件上產生巨大的瞬時電流，導致額外的開關導通損耗（ Eon?）。這種損耗是隱性的，難以用常規方法量化，但它顯著降低了系統的整體效率。

另一個重要的損耗來源是體二極管的反向恢復過程。在半橋電路的死區時間（Dead-time）內，電流通常會流經體二極管或外置的反并聯二極管 。當另一橋臂的主動開關導通時，這個二極管必須從導通狀態迅速恢復到關斷狀態，這會引發反向恢復電流（ Irr?）和反向恢復電荷（Qrr?）。盡管SiC MOSFET的體二極管Q_{rr}比Si器件低得多（可低92%），但在高速、高電流密度以及高溫條件下，其反向恢復行為仍然顯著 。反向恢復電流不僅會導致額外的開關損耗，還可能與主回路的寄生電感相互作用，引發電壓振鈴和EMI問題 。

串?dāng)_問題與死區時間的設計緊密相關。死區時間設置過短，可能導致主動開關在體二極管反向恢復完成前就導通，加劇直通和E_{on}損耗 。死區時間設置過長，則會增加體二極管在高正向壓降（ Vf?）下的導通時間，從而增加傳導損耗 。因此，設計者必須在“高速”和“可靠性”之間進行權衡，而串?dāng)_效應正是這一權衡中的關鍵限制因素。

3.2 電磁兼容性（EMC/EMI）與電壓振鈴

高dV/dt和dI/dt的快速開關瞬態會激勵主功率回路中的寄生電感（Lloop?）和寄生電容（Coss?）形成高頻諧振回路，導致劇烈的電壓和電流振鈴 。這種振鈴是產生電磁干擾（EMI）的主要來源 。

串?dāng)_效應則進一步放大了EMI問題。通過米勒耦合，V_{ds}上的高頻振鈴會被傳輸?shù)奖粍娱_關的柵極，導致柵極電壓振蕩 。這種柵極振蕩又會反向影響MOSFET的導通狀態，引發電流振蕩，從而形成一個惡性循環，進一步加劇主功率回路的振鈴和EMI 。研究表明，在某些特定的高dV/dt和高結溫條件下，串?dāng)_甚至?xí)?dǎo)致電磁不穩定性，產生嚴重的EMI，特別是在平面型（Planar）SiC MOSFET中 。

3.3 器件可靠性與故障模式

串?dāng)_對器件可靠性的影響是毀滅性的。誤導通和隨之而來的直通短路會使器件在極短時間內承受遠超額定值的電流和功率，導致過熱、熔融，最終永久性失效 。

此外，串?dāng)_引起的門極電壓尖峰可能對器件造成長期的累積性損傷。如果正向尖峰超過柵極-源極最大額定電壓（VGS,max?），或負向尖峰超過最小額定電壓（VGS,min?），都可能導致柵氧化層（gate oxide）應力過大 。長期或反復出現的這種過應力會加速柵氧層的退化，降低器件的長期可靠性 。盡管有研究表明，短時間的串?dāng)_尖峰（數十納秒）并不會導致立即失效，但其對器件壽命的影響仍不容忽視 。

表2. 串?dāng)_對系統性能的深度影響評估

4. 綜合解決策略：從器件到系統層面的多維度方案

有效抑制SiC MOSFET串?dāng)_問題需要采取多層次的綜合策略，從器件選型、門極驅動到PCB布局進行協同優化。

4.1 門極驅動電路設計優化

門極驅動電路是控制開關行為的“大腦”，其設計對串?dāng)_抑制至關重要。

4.1.1 負偏壓關斷 SiC MOSFET較低的門檻電壓（Vth?）使得其在關斷電壓為0 V時對串?dāng)_尖峰高度敏感 。一種簡單有效的防御策略是在關斷期間對柵極施加負偏壓（通常為-2 V至-5 V）。這為米勒耦合產生的正向電壓尖峰提供了更大的裕度，確保被動開關的 V_{gs}始終低于V_{th}，從而有效防止誤導通 。此外，負偏壓還能加速柵極電荷的泄放，縮短關斷時間，進一步降低損耗 。

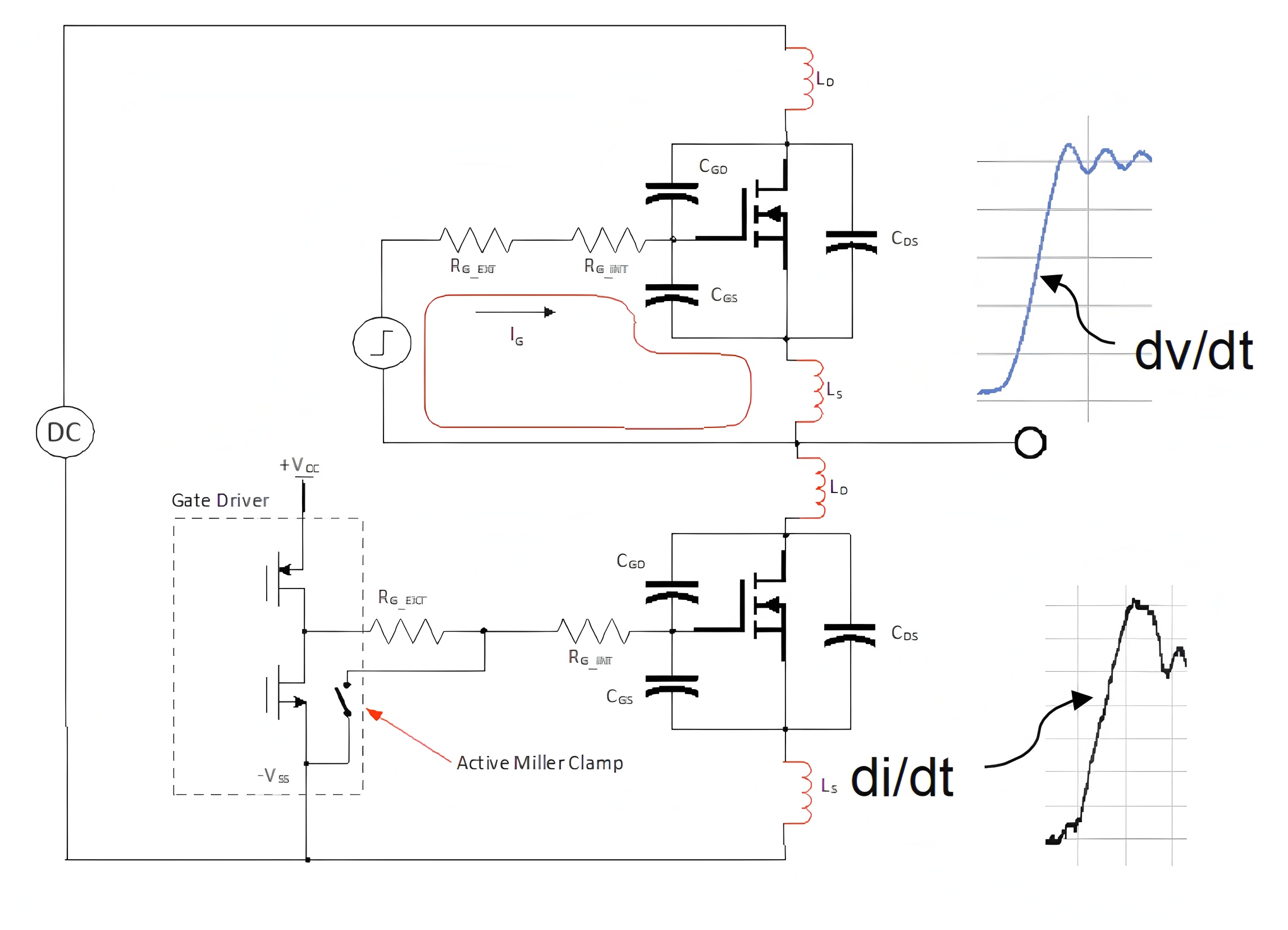

4.1.2 米勒鉗位電路 米勒鉗位電路是一種專門針對米勒效應的抑制方案 。其工作原理是在器件關斷期間，通過一個低阻抗通路（通常是一個小MOSFET）將柵極與源極短接 。當米勒耦合電流試圖抬高柵極電壓時，該電流會被直接旁路到源極，從而有效抑制柵極電壓的上升，防止誤導通 。米勒鉗位電路可以作為獨立電路設計，也可以集成在門極驅動芯片內部 。

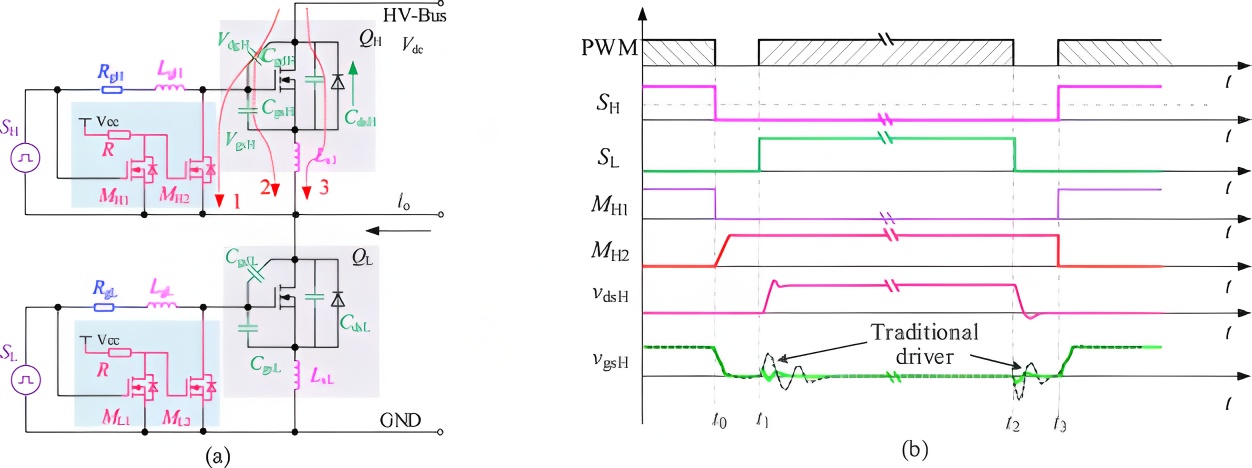

4.1.3 有源門極驅動（AGD） 有源門極驅動（AGD）是應對串?dāng)_問題的更高級、更智能的解決方案 。與依賴被動元件（電阻、電容）的傳統驅動方式不同，AGD通過實時感應器件的電壓或電流波形，動態調整門極驅動電流和電壓 。這種閉環控制能夠兼顧高速開關與串?dāng)_抑制，根據不同的負載、溫度和直流母線電壓，自適應地優化開關軌跡 。AGD能有效減少開關損耗，抑制電壓和電流振鈴，并提高系統的電磁兼容性 。

4.2 PCB布局實踐：最小化寄生參數

PCB布局是抑制串?dāng)_最根本的手段，其核心目標是最小化門極回路和主功率回路的寄生電感。

4.2.1 門極驅動回路的優化 門極驅動回路的寄生電感（Lg?）會與柵極電容（Ciss?）諧振，產生門極電壓振蕩 。為最小化

Lg?，應將門極驅動芯片盡可能靠近SiC MOSFET放置 。此外，通過將驅動信號走線與其回流路徑緊密疊加或平行布線，可以形成最小的環路面積，從而有效減少 Lg? 。

4.2.2 主功率回路的優化 主功率回路的寄生電感（Lpower?）是高頻振鈴和電壓尖峰的主要來源 。優化布局的關鍵是減小“高

dI/dt”環路的面積 。這包括將高頻去耦電容緊密放置在MOSFET附近，并采用多層板設計，將正負電流路徑緊密疊加，形成“平行板”結構 。這種設計利用了磁場抵消原理，能顯著降低 Lpower?，從而減輕串?dāng)_尖峰和EMI問題 。

4.2.3 開爾文源（Kelvin Source）連接的優勢 開爾文源連接是物理性解決共源電感串?dāng)_問題的理想方案 。在四引腳封裝中，Kelvin源引腳為柵極驅動回路提供了一個獨立的、與大電流功率回路隔離的源極參考點 。這使得主功率回路中流過源極引線鍵合的劇烈 dI/dt電流（IL?）不會在門極驅動電壓中產生感應電壓，從而從根本上消除了$L_{cs}$效應的影響 。Kelvin源連接能充分發揮SiC器件的快速開關性能，并顯著抑制串?dāng)_，從而實現更低的開關損耗 。

4.3 器件選型與封裝技術

內置SBD（Schottky Barrier Diode）： 一些新一代SiC MOSFET集成了反并聯肖特基二極管（SBD），通常與PN結體二極管并聯 。由于SBD是單極型器件，不含少數載流子，因此沒有反向恢復電荷（ Qrr?）和相關損耗 。同時，SBD的正向壓降通常低于SiC MOSFET體二極管，有助于在死區時間降低導通損耗并抑制反向恢復問題 。

低寄生封裝： 封裝技術對寄生參數影響巨大 。新型封裝，如TOLL和4-lead TO-247，通過縮短引線鍵合和優化引腳布局，顯著降低了封裝內部的寄生電感，從而從物理根源上減輕了串?dāng)_問題，并充分利用SiC的高速開關優勢 。

表3. 串?dāng)_抑制策略與設計權衡分析

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

5. 結論與展望

傾佳電子深入分析了SiC MOSFET在半橋應用中串?dāng)_效應的內在機制、對系統性能的深遠影響以及多維度的綜合解決策略。研究表明，串?dāng)_并非孤立的現象，而是由SiC器件高dV/dt和dI/dt特性與電路中不可避免的寄生參數（$C_{gd}$和$L_{cs}$）相互作用的結果。這種耦合會導致誤導通、短路直通和柵氧損傷，不僅增加開關損耗、降低效率，還嚴重惡化電磁兼容性并威脅器件的長期可靠性。

有效應對串?dāng)_挑戰，需要從以下幾個層面協同優化：

門極驅動設計： 負偏壓關斷為柵極提供了安全裕度；米勒鉗位電路從源頭旁路了耦合電流；而有源門極驅動則代表了未來的方向，通過動態、自適應控制，實現了高速與可靠性的完美平衡。

PCB布局： 嚴格遵循最小化環路面積的原則，特別是利用多層板的平行板結構和緊湊的元件布局，從物理層面減少了寄生電感和電容，是所有解決方案的基礎。

器件與封裝： 新一代器件和封裝技術，如集成SBD和開爾文源連接，從根本上改變了器件的電學行為，消除了串?dāng)_的主要耦合路徑，為系統設計提供了更優異的起點。

展望未來，串?dāng)_問題的研究和解決將繼續向更深層次發展。有源門極驅動將進一步智能化，結合實時傳感器和高級控制算法，實現對開關軌跡的實時、精確控制。封裝技術將繼續演進，通過更先進的內部結構和異質集成技術，從根本上消除寄生參數，實現“零串?dāng)_”的理想目標。隨著SiC和GaN等寬禁帶半導體技術的不斷成熟和成本下降，它們在更廣泛的應用中將面臨更高的集成度和更復雜的電磁環境，串?dāng)_問題的研究也將隨之進入新的階段。
