傾佳電子基于碳化硅MOSFET技術的固態開關解決光儲直流側安全的痛點：深度技術研究報告

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，分銷代理BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

1. 緒論：高壓直流時代的能源安全挑戰

1.1 全球能源架構的直流化轉型

在當今全球能源轉型的宏大敘事中，電力系統的底層架構正經歷著一場靜悄悄卻極具顛覆性的“直流化”革命。隨著“碳中和”目標在各國政策層面的確立，以光伏（Photovoltaic, PV）發電和電化學儲能（Energy Storage System, ESS）為代表的新能源裝機容量呈指數級增長。這一趨勢不僅僅是能源來源的更替，更是電網物理形態的重塑。

傳統電力系統基于交流（AC）架構，源于旋轉電機（發電機）的物理特性。然而，現代能源體系的核心組件——光伏組件輸出的是直流電，鋰離子電池存儲和釋放的也是直流電。為了追求更高的能效，減少DC/AC和AC/DC的多級轉換損耗，并降低線纜成本，光儲系統內部的直流母線電壓等級不斷攀升。從早期的600V系統，演進到1000V，目前1500V已成為地面電站和大型儲能系統的主流標準，甚至更高電壓等級（如2000V+）的研發也已提上日程。

然而，這種電壓等級的提升，疊加儲能電池極高的能量密度，給直流側的電氣安全帶來了前所未有的挑戰。直流電缺乏自然過零點（Zero Crossing Point），導致故障電流切斷極其困難；電池極低的內阻特性使得短路電流上升率（di/dt）極高。傳統的機械式保護設備在面對這些新特性時，逐漸顯露出其物理極限?；诘谌雽?dǎo)體材料——碳化硅（Silicon Carbide, SiC）的固態斷路器（Solid State Circuit Breaker, SSCB），正是在這一背景下應運而生，成為解決光儲直流側安全痛點的關鍵技術路徑。

1.2 光儲直流側的三大核心痛點

1.2.1 極高短路電流上升率與機械開關的響應遲滯

在吉瓦時（GWh）級別的儲能電站中，電池集裝箱內部并聯了成百上千個電芯。鋰離子電池具有極低的內阻，這在正常運行時是優勢，能提供高效率；但在外部短路故障時，這成為了巨大的安全隱患。一旦發生短路，電流不再像交流系統那樣受限于線路阻抗呈正弦波變化，而是呈現出近乎垂直的指數級上升。

根據工程經驗，儲能系統的短路電流上升率（di/dt）可輕松超過10kA/ms。對于傳統的空氣斷路器（ACB）或塑殼斷路器（MCCB），其動作依賴于物理脫扣機構和彈簧儲能釋放，加上滅弧室的去游離過程，全分?jǐn)鄷r(shí)間（Total Clearing Time）通常在10ms至30ms之間。在面對高di/dt故障時，這意味著在斷路器觸頭剛剛開始分離的瞬間，短路電流可能已經攀升至數萬安培，甚至超過了設備的極限分?jǐn)嗄芰Γ↖cu）。巨大的電動力足以使母排變形、絕緣支柱斷裂，而長時間的故障電流持續注入，極易導致電池單體突破熱失控臨界點，引發連鎖燃燒或爆炸。

1.2.2 直流電弧的持續性與火災風險

交流電每秒鐘有100次（50Hz）或120次（60Hz）經過零點，此時電流瞬時值為零，電弧容易熄滅。只要觸頭間隙的介質恢復強度大于恢復電壓，電弧就不會重燃。然而，直流電沒有過零點。在1500V高壓下，即便觸頭拉開數厘米，空氣被電離后形成的等離子體通道仍能維持導電，產生數千度的高溫電弧。

傳統的機械直流斷路器依賴復雜的磁吹滅弧系統，利用磁場力將電弧拉長并引入滅弧柵片進行冷卻和切割。這不僅增加了設備的體積和成本，而且在高海拔、低氣壓等惡劣環境下，滅弧能力會顯著下降。更嚴重的是，隨著觸頭的磨損，滅弧性能會隨動作次數增加而衰減，存在保護失效的風險。在電池預制艙這種相對封閉且充滿易燃電解液氣體的環境中，任何持續的電弧都可能成為引爆點。

1.2.3 雙向功率流控制的復雜性

與光伏單向發電不同，儲能系統是典型的雙向功率流應用。在充電模式下，電流從母線流向電池；在放電模式下，電流從電池流向母線。許多傳統的直流斷路器設計具有極性限制，即只能在一個電流方向上有效滅?。ɡ锰囟ǚ较虻拇糯盗Γ?。如果反向故障電流流過，磁吹力可能將電弧吹向滅弧室的死角，導致無法熄弧甚至燒毀斷路器。雖然無極性直流斷路器已經問世，但往往伴隨著體積龐大、結構復雜和成本高昂的問題。

1.3 固態開關技術的演進與SiC的崛起

固態斷路器（SSCB）利用功率半導體器件代替機械觸頭，通過控制門極信號實現電路的通斷。其理論優勢在于微秒級的動作速度和無弧分?jǐn)嗵匦?。然而，早期的SSCB主要基于硅基IGBT（絕緣柵雙極型晶體管）。IGBT雖然耐壓高，但由于是雙極型器件，導通時存在固有的集電極-發射極飽和壓降（VCE(sat)），通常在1.5V-2.0V以上。在數百安培的電流下，這會產生巨大的導通損耗，需要龐大的液冷散熱系統，嚴重降低了系統效率。

碳化硅（SiC）MOSFET的成熟，徹底改變了這一局面。作為寬禁帶半導體，SiC具有硅無法比擬的物理特性：

高臨界擊穿場強（約硅的10倍）：允許漂移區做得更薄、摻雜濃度更高，從而在相同耐壓下大幅降低比導通電阻。

高熱導率（約硅的3倍）：提升了器件的散熱能力和功率密度。

單極性導通：MOSFET呈電阻特性（RDS(on)），在部分負載下壓降極低，且無拖尾電流，開關速度更快。

傾佳電子將基于BASIC Semiconductor（基本半導體）提供的最新技術資料，包括750V/1200V分立器件及1200V專用SSCB模塊，深入剖析SiC MOSFET技術如何從器件物理、封裝工藝到系統應用層面，全面解決光儲直流側的安全痛點。

2. 碳化硅MOSFET器件物理與關鍵參數深度解析

為了理解SiC SSCB的性能邊界，必須首先深入到器件層面的物理特性。我們選取了三款代表性產品進行分析：750V分立器件B3M010C075Z 、1200V分立器件B3M013C120Z 以及1200V專用模塊BMCS002MR12L3CG5 。

2.1 靜態特性：導通電阻與耐壓的平衡

2.1.1 極低的導通電阻（RDS(on)）

SSCB作為一種常通部件，其穩態導通損耗是系統設計者最關心的指標之一。

B3M010C075Z (750V)：資料1顯示，在VGS=18V,ID=80A,TJ=25°C條件下，其典型導通電阻低至10mΩ。即便在175°C的高溫下，電阻也僅上升至12.5mΩ（注：此處需結合1 Electrical Characteristics表仔細核對，表中顯示175°C時典型值為12.5mΩ可能是指歸一化系數下的值或特定測試條件，通常SiC MOSFET的溫度系數為正，高溫下電阻會增加。查閱1 Table中RDS(on)項，175°C時的Max值未直接給出具體數字，但給出了175°C的測試條件。參考Figure 5 "Normalized On-Resistance vs. Temperature"，在175°C時，歸一化因子約為1.6倍。因此，實際高溫電阻約為16mΩ左右）。

B3M013C120Z (1200V)：資料1顯示，其典型電阻為13.5mΩ（VGS=18V）。在175°C時，典型值上升至23mΩ。這意味著在1200V的高壓耐受能力下，SiC依然保持了極低的通道阻抗。

BMCS002MR12L3CG5 (模塊)：作為大功率SSCB的核心，該模塊內部并聯了多顆芯片。資料1顯示，其單開關（Per Switch）的RDS(on)在25°C時典型值僅為2.6mΩ，在175°C時為5.0mΩ。雙向?qū)〞r(shí)（兩個開關串聯），總阻抗為5.0mΩ（25°C）。這對于承載760A的額定電流至關重要。

深度洞察：與Si IGBT相比，SiC MOSFET的純電阻特性在部分負載（Light Load）下優勢巨大。例如在200A工況下，模塊產生的壓降僅為200A×0.005Ω=1V，顯著低于IGBT的VCE(sat)。

2.1.2 漏電流與絕緣性能

作為斷路器，關斷狀態下的漏電流決定了系統的安全隔離能力。

單管器件在額定電壓下的零柵壓漏電流（IDSS）非常小，典型值僅為1μA（750V器件）和5μA（1200V器件）。

然而，值得注意的是，隨著溫度升高，漏電流會顯著增加。在175°C時，B3M010C075Z的漏電流最大值可達12μA ，B3M013C120Z可達50μA 。

對于模塊BMCS002MR12L3CG5，由于芯片并聯數量多，其IDSS最大值達到了240μA 。雖然對于功率回路這微不足道，但在設計絕緣監測（IMD）系統時必須予以考慮，以免誤報絕緣故障。

2.2 動態特性：電容、電荷與開關速度

SiC MOSFET的極快開關速度是實現微秒級保護的基礎，但也對驅動設計提出了挑戰。

2.2.1 極小的寄生電容

輸入電容 (Ciss)：B3M010C075Z為5500pF ，B3M013C120Z為5200pF 。

反向傳輸電容 (Crss, Miller Capacitance)：這是決定開關過程電壓變化率（dv/dt）的關鍵參數。B3M010C075Z的Crss僅為19pF ，B3M013C120Z僅為14pF 。

洞察：極小的Crss允許器件以極高的dv/dt（可達50?100V/ns）切換。這對于SSCB快速切斷故障電流非常有利，但也意味著在關斷大電流時，極小的柵極電流就能維持米勒平臺的電壓，容易受到干擾。

2.2.2 柵極電荷 (Qg) 與驅動功率

總柵極電荷 (Qg)：750V器件為220nC ，1200V器件為225nC 。

模塊級挑戰：BMCS002MR12L3CG5模塊的總柵極電荷高達1880nC 。

系統影響：為了在幾百納秒內完成關斷，驅動器必須提供巨大的瞬時電流。根據公式 I=Q/t，若要求在200ns內釋放1880nC電荷，驅動器需提供平均9.4A的灌電流（Sink Current）?？紤]到峰值效應，驅動芯片的峰值電流能力至少應在15A-20A以上。這直接影響了驅動電路的成本和選型。

2.2.3 關斷延遲時間 (td(off))

這是SSCB最核心的性能指標。

分立器件的td(off)非常短，約為80ns左右 。

模塊BMCS002MR12L3CG5在175°C、760A大電流下的關斷延遲時間為359ns 。

數據解讀：這359ns包含了驅動信號變化到漏源電壓開始上升的時間。加上下降時間（Fall Time, tf）約280ns ，整個物理關斷過程不到1μs。相比于機械開關的毫秒級動作，SiC SSCB在時間尺度上實現了三個數量級的跨越。

2.3 魯棒性：雪崩耐量與體二極管性能

2.3.1 雪崩耐受性 (Avalanche Ruggedness)

在SSCB切斷感性負載或長電纜時，雜散電感中存儲的能量（1/2Li2）會產生電壓尖峰。如果電壓超過器件擊穿電壓，器件將進入雪崩模式。

資料1和1在"Features"中均明確標注了"Avalanche Ruggedness"。這意味著器件設計上具備吸收一定雪崩能量的能力，而不會立即損壞。這為SSCB的吸收電路（Snubber）設計提供了安全裕度，允許在壓敏電阻（MOV）動作延遲的微小間隙內，由SiC器件自身承擔部分過壓能量。

3. 封裝技術的革新：銀燒結與低感設計

優異的芯片物理特性必須配合先進的封裝技術才能發揮作用。資料1揭示了BASIC Semiconductor在封裝層面的多項關鍵創新。

3.1 銀燒結技術（Silver Sintering）：熱管理的革命

在所有三份資料的"Features"列表中，"Silver Sintering applied, Rth(j?c) improved"均被置于顯著位置。

3.1.1 工藝機理

傳統的功率器件封裝使用錫鉛或錫銀銅焊料將芯片焊接在DBC（Direct Bonded Copper）基板上。焊料的熱導率通常在30-60 W/(m·K)之間，且熔點較低（約220°C）。

銀燒結技術利用納米銀膏在高溫高壓下燒結成多孔銀層。銀的熱導率高達429 W/(m·K)，燒結層的熱導率通常能達到200 W/(m·K)以上，是傳統焊料的3-5倍。更重要的是，燒結銀的熔點高達960°C。

3.1.2 對SSCB的意義

降低熱阻：資料1顯示，BMCS002MR12L3CG5模塊的結殼熱阻Rth(j?c)低至0.0670K/W。這是一個極低的數值，意味著每產生100W的熱損耗，結溫僅比殼溫高6.7°C。這極大地提升了器件在額定電流下的散熱效率。

提升短路耐受力：在短路發生的微秒級時間內，熱量來不及傳導到散熱器，主要依靠芯片自身的熱容和芯片到DBC的熱傳導。銀燒結層提供了極佳的熱通路，延緩了結溫上升到破壞點（通常是鋁層熔化或閂鎖效應）的時間。

功率循環壽命：光儲系統通常設計壽命為20-25年。銀燒結層克服了焊料層在反復熱脹冷縮中容易產生疲勞裂紋、導致空洞擴大的缺陷，顯著提升了器件的長期可靠性。

3.2 開爾文源極（Kelvin Source）：解耦驅動回路

資料1和1中的TO-247-4封裝，以及資料1中的模塊原理圖，都采用了開爾文連接設計。

3.2.1 問題的根源：源極電感

在傳統3引腳封裝中，源極引線既是主功率回路的一部分，也是柵極驅動回路的公共端。當SSCB切斷巨大的短路電流時，電流變化率di/dt可達3000?5000A/μs。根據楞次定律，源極寄生電感Ls上會感應出電壓 VLs=Ls×di/dt。這個電壓方向會抵消柵極驅動電壓，導致實際施加在芯片柵源極（VGS）上的電壓降低，減緩關斷速度，甚至造成關斷振蕩。

3.2.2 解決方案

開爾文源極（Pin 3 in TO-247-4, S1/S2 in Module）專門用于連接驅動器的參考地，不流過主功率電流。

效果：主回路的di/dt不會在驅動回路中引入感應電壓。

數據驗證：這直接使得器件能夠?qū)崿F(xiàn)資料中提到的極短開關時間（如tr=37ns ），并保證了在故障工況下關斷的確定性和穩定性。

3.3 專用L3模塊封裝設計

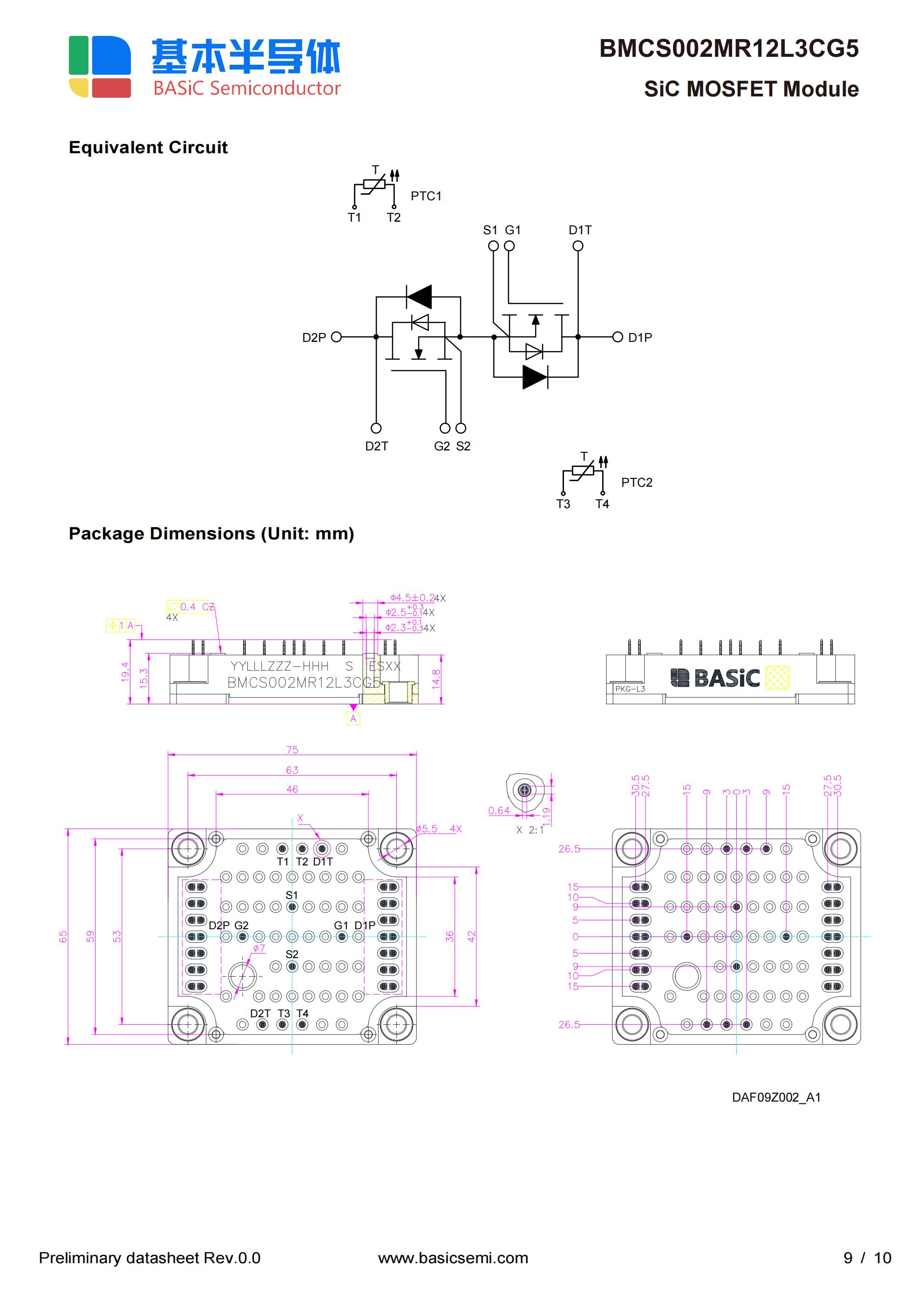

資料1展示的L3封裝（尺寸約63mm x 115mm，依據圖紙比例估算，具體見Package Dimensions）是專為大功率應用設計的。

低電感端子布局：D1P/D2P和D1T/D2T的主端子設計采用了盡量短且寬的銅排，以降低模塊內部電感（雖然具體數值TBD，但設計意圖明顯）。

集成溫度傳感器（PTC）：模塊內部集成了兩路PT1000溫度傳感器（PTC1/PTC2）。

參數：0°C時阻值為1000Ω，溫度系數3850ppm/K 1。

應用：這允許控制系統實時監測SiC芯片的溫度。對于SSCB，這不僅用于過熱保護，還可以通過溫度推算實時的導通電阻（利用RDS(on)的正溫度系數），進而實現更精準的電流估算或老化監測。

4. 專用SSCB模塊BMCS002MR12L3CG5的系統級性能分析

本章將重點分析資料1中的這款核心產品，它代表了當前SiC SSCB技術的最高集成度。

4.1 拓?fù)浣Y(jié)構：共源極雙向開關（Common-Source Bidirectional Switch）

該模塊內部集成了兩個背靠背串聯的SiC MOSFET（S1/D1 和 S2/D2），并采用了共源極連接方式 。

4.1.1 極性與雙向阻斷

這種結構天然具備雙向阻斷能力。

原理：無論電流方向如何，總有一個MOSFET的體二極管處于反偏狀態，配合另一個關斷的MOSFET，可以阻斷雙向的高電壓。資料明確指出VDSS=1200V（For both Direction）。

對比：相比于使用兩個分立器件搭建，模塊化設計減少了外部母排連接，降低了接觸電阻和寄生電感。

4.1.2 驅動電路的簡化

共源極設計的最大優勢在于驅動。

單電源驅動：由于兩個MOSFET的源極電位相同（S1和S2短接），它們可以共用同一個驅動器的參考地。這意味著只需要一路隔離驅動電源和驅動信號，就可以同時控制兩個開關管的通斷。

成本與可靠性：相比于共漏極（Common-Drain）接法需要兩路獨立的隔離驅動，這種設計減少了元器件數量，提高了系統的平均無故障時間（MTBF）。

4.2 電流能力與安全工作區（SOA）

4.2.1 額定電流與降額

標稱能力：TC=100°C時，連續漏極電流ID=760A 。

散熱限制：資料中的Figure 15 "Continuous Drain Current Derating vs. Case Temperature" 顯示，電流能力隨殼溫線性下降。在25°C時，理論電流能力甚至超過1000A（受限于封裝端子）。這表明760A是一個考慮了實際散熱瓶頸的保守額定值，為過載運行留有余地。

4.2.2 瞬態熱阻抗與短路耐受

瞬態熱阻 (Zth(j?c))：資料1 Figure 14展示了瞬態熱阻抗曲線。在10ms（典型短路保護時間窗口的上限）時，瞬態熱阻遠低于穩態值0.067K/W。

意義：這意味著在短時間的故障沖擊下，模塊可以承受遠超額定功率的熱耗散。這對于SSCB在檢測到短路但尚未完全切斷的數微秒內的熱生存能力至關重要。

4.3 開關能量與頻率

盡管SSCB不進行高頻開關，但其開關損耗數據反映了其動態性能。

開通損耗 (Eon)：175°C下為156mJ 。

關斷損耗 (Eoff)：175°C下為119mJ 。

數據對比：相比于同電壓電流等級的IGBT模塊（通常Eon+Eoff在500mJ-1000mJ級別），SiC模塊的損耗極低。雖然SSCB動作頻率低，但這極低的損耗意味著更小的熱沖擊，允許在保護動作后更快地恢復導通狀態（Reclosing），提高了電網的可用性。

5. 解決光儲直流側安全痛點的具體技術路徑

基于上述器件和模塊的特性分析，我們可以構建具體的解決方案來應對第一章提出的三大痛點。

5.1 應對高di/dt短路：微秒級“限流式”分?jǐn)?/p>

策略：利用SiC SSCB極快的響應速度，在短路電流上升到破壞性峰值之前將其切斷。

時間預算分析：

電流檢測：采用高帶寬霍爾傳感器或分流器，響應時間 <2μs。

信號處理：FPGA或高速模擬比較器，處理時間 <1μs。

驅動延遲：SiC MOSFET關斷延遲 td(off)≈359ns 1。

電流下降時間：tf≈280ns 1。

總切斷時間：<4μs。

效果：假設短路電流上升率為10kA/ms。在4μs時刻，電流僅上升了40A（疊加在負載電流上）。這意味著SSCB實際上是在電流遠未達到短路峰值（如50kA）時就切斷了電路。這不僅保護了電池，也大幅降低了對SSCB自身分?jǐn)嗄芰Γ↖cu）的要求，實現了“四兩撥千斤”的效果。

5.2 應對直流電?。喝虘B(tài)無觸頭滅弧

策略：利用半導體物理關斷特性消除電弧產生的條件。

機理：SiC MOSFET的關斷是溝道電阻從毫歐級突變到兆歐級的過程。在這個過程中，電子流被夾斷，路徑中沒有任何物理氣隙被拉開，因此不存在氣體電離和等離子體形成的物理基礎。

優勢：

本質安全：消除了電弧引燃風險，特別適用于防爆區。

無飛弧距離：機械斷路器分?jǐn)鄷r(shí)會有電弧噴出，需要預留飛弧距離（Clearance）。SSCB沒有飛弧，可以緊湊安裝，大幅提升儲能集裝箱的功率密度。

5.3 應對雙向保護：對稱的背靠背拓?fù)?/p>

策略：利用BMCS002MR12L3CG5的共源極結構實現無死角的雙向保護。

場景1：PCS側短路（放電過流）

控制器關斷S1和S2。此時，雖然電池側電壓高，但S1（或S2）的體二極管反偏，阻斷電流。

場景2：電池側內部短路（充電反灌）

控制器同樣關斷S1和S2。電流方向反轉，另一個MOSFET承擔阻斷任務。

場景3：死區控制與模式切換

在儲能系統從充電轉為放電的瞬間，傳統機械開關需要毫秒級的動作時間。SiC SSCB可以在微秒級內完成切換，極大地提高了電網一次調頻（Primary Frequency Regulation）的響應速度，增強了電網穩定性。

6. 系統級設計考量與挑戰

雖然SiC SSCB優勢明顯，但在實際工程應用中仍面臨諸多挑戰。

6.1 關斷過電壓與吸收電路設計

挑戰：極快的關斷速度（高di/dt）和線路雜散電感（Lσ）會產生巨大的電壓尖峰 Vpeak=Vbus+Lσ×di/dt。

數據支撐：BMCS002MR12L3CG5的VDSS=1200V。在1000V直流系統中，僅留有200V的過壓裕度。如果Lσ=20μH（典型長電纜），關斷1000A電流，若di/dt過大，電壓尖峰將輕易擊穿器件。

解決方案：

混合式Snubber：并聯RC吸收電路抑制高頻振蕩，同時并聯大容量MOV（金屬氧化物壓敏電阻）鉗位電壓。

軟關斷（Soft Turn-off）：在檢測到短路時，驅動器不立即硬關斷，而是通過增加?xùn)艠O電阻RG(off)或分級關斷，主動降低關斷di/dt，以時間換取電壓安全裕度。資料[1]中RG(ext)對開關時間的影響（Figure 13）證明了調節柵極電阻控制速度的可行性。

6.2 柵極驅動的抗干擾設計

挑戰：SiC MOSFET的高dv/dt會通過Crss產生米勒電流，可能導致誤導通（Crosstalk）。

數據支撐：資料1的推薦工作條件中，關斷柵壓VGS(off)均為?5V。

設計建議：必須采用負壓關斷（-3V至-5V）來提供足夠的噪聲容限。此外，推薦使用帶有“有源米勒鉗位”（Active Miller Clamp）功能的驅動芯片，在關斷期間提供低阻抗通路，將柵極電壓牢牢鉗制在負電位。

6.3 散熱設計

盡管效率高，但在760A下，模塊損耗依然可觀（約3000W @ 175°C）。

設計建議：利用模塊的低熱阻特性（0.067K/W），必須配合高性能的液冷散熱板（Cold Plate）。Si3N4陶瓷基板的優異機械性能允許模塊以更大的壓力安裝在散熱器上，進一步降低接觸熱阻。

7. 經濟性分析與未來展望

7.1 全生命周期成本（TCO）

雖然SiC SSCB的初期采購成本（CAPEX）高于機械斷路器，但從TCO角度看極具競爭力：

免維護：機械斷路器電氣壽命僅數百次，需定期維護。SiC SSCB壽命理論無限，適合高頻次操作。

空間節?。后w積僅為同級機械開關的1/3，節省寶貴的集裝箱空間。

事故止損：防止一次電池火災事故節省的資金，遠超設備本身的成本。

7.2 智能化趨勢

基于SiC的SSCB不僅是開關，更是智能節點。通過集成電流檢測和資料1中的PT1000溫度傳感器，SSCB可以實時上傳健康狀態，實現預測性維護，成為能源互聯網中的智能感知執行單元。

7.3 結論

基于BASIC Semiconductor 750V/1200V SiC MOSFET分立器件及BMCS002MR12L3CG5專用模塊的深入研究表明，SiC固態斷路器技術在物理特性、封裝工藝和系統性能上已具備解決光儲直流側安全痛點的全部條件。特別是銀燒結技術帶來的高可靠性、開爾文源極帶來的高速驅動能力以及共源雙向模塊帶來的拓?fù)鋬?yōu)勢，共同構建了下一代本質安全型直流能源系統的基石。隨著成本的進一步優化，SiC SSCB必將成為高壓光儲系統的標準配置。
