探索 onsemi NXH008P120M3F1：碳化硅功率模塊的卓越之選

在當今的電力電子領域，碳化硅（SiC）技術憑借其出色的性能優勢，正逐漸成為眾多應用的首選。onsemi 的 NXH008P120M3F1 功率模塊，作為 SiC 技術的杰出代表，為工程師們帶來了新的設計思路和解決方案。今天，我們就來深入了解一下這款模塊。

文件下載：onsemi NXH0xxP120M3F1碳化硅 (SiC) 模塊.pdf

產品概述

NXH008P120M3F1 是一款采用 F1 封裝的功率模塊，內部集成了 8 mΩ/1200 V 的 SiC MOSFET 半橋和一個熱敏電阻。它具有多種特性，如提供預涂覆熱界面材料（TIM）和未預涂覆 TIM 的選項，以及壓配引腳。同時，該器件符合無鉛、無鹵和 RoHS 標準，環保性能出色。

原理圖

典型應用

這款模塊的典型應用場景廣泛，涵蓋了太陽能逆變器、不間斷電源（UPS）、電動汽車充電站和工業電源等領域。這些應用對功率模塊的性能、效率和可靠性都有較高的要求，而 NXH008P120M3F1 正好能夠滿足這些需求。

產品特性詳解

電氣特性

• MOSFET 特性：在不同的測試條件下，模塊的電氣參數表現出色。例如，在 25°C 時，零柵極電壓漏極電流（IDss）最大為 400 μA；柵源閾值電壓（VGS(TH)）在 2.04 - 4.4 V 之間。隨著結溫的升高，漏源導通電阻（RDS(ON)）會相應增加，如在 175°C 時，RDS(ON) 可達 18.1 mΩ。
• 開關特性：開關損耗是衡量功率模塊性能的重要指標。在 25°C 和 150°C 不同結溫下，模塊的開關損耗有所不同。以 800 V、120 A 的測試條件為例，在 25°C 時，導通開關損耗（EON）為 1760 mJ，關斷開關損耗（EOFF）為 588 mJ；而在 150°C 時，EON 增加到 2155 mJ，EOFF 增加到 745 mJ。這表明結溫對開關損耗有顯著影響，在設計時需要充分考慮散熱問題。
• 二極管特性：二極管正向電壓（VSD）也會隨著結溫的變化而變化。在 25°C 時，VSD 典型值為 4.67 V；在 150°C 時，VSD 降至 4.4 V。

熱特性

• 熱阻：模塊的熱阻參數對于散熱設計至關重要。芯片到外殼的熱阻（RthJC）為 0.249 °C/W，芯片到散熱器的熱阻（RthJH）在使用特定熱油脂時為 0.466 °C/W。合理的散熱設計可以確保模塊在工作過程中保持較低的結溫，從而提高其可靠性和性能。
• 熱敏電阻特性：熱敏電阻可以用于監測模塊的溫度。在 25°C 時，其標稱電阻（R25）為 5 kΩ；在 100°C 時，電阻（R100）為 493 Ω。通過測量熱敏電阻的阻值，可以實時了解模塊的溫度變化，以便采取相應的散熱措施。

絕緣特性

• 隔離測試電壓：模塊的隔離測試電壓（Vis）為 4800 VRMS（t = 1 s，60 Hz），這表明它具有良好的絕緣性能，能夠有效防止電氣干擾和漏電現象的發生。
• 爬電距離和 CTI：爬電距離為 12.7 mm，CTI 為 600，這些參數保證了模塊在不同環境條件下的電氣安全性。

封裝與引腳信息

封裝

模塊采用 PIM18 33.8x42.5（PRESS FIT）CASE 180BW 封裝，這種封裝形式具有良好的機械穩定性和散熱性能。

引腳連接

模塊共有 18 個引腳，每個引腳都有明確的功能。例如，引腳 1、2、5、6 為直流正母線連接（DC+）；引腳 9 - 12 為直流負母線連接（DC-）；引腳 13、14、17、18 為半橋中心點連接（PHASE）等。在設計 PCB 時，需要根據引腳功能合理布局，以確保電氣連接的正確性和穩定性。

最大額定值

模塊的最大額定值規定了其正常工作的范圍。例如，漏源電壓（VDS）最大為 1200 V，柵源電壓（VGS）范圍為 +22/-10 V，連續漏極電流（ID）在 80°C（TJ = 175°C）時為 145 A，脈沖漏極電流（IDpulse）在 TJ = 150°C 時為 436 A 等。在使用過程中，必須嚴格遵守這些額定值，以避免模塊損壞。

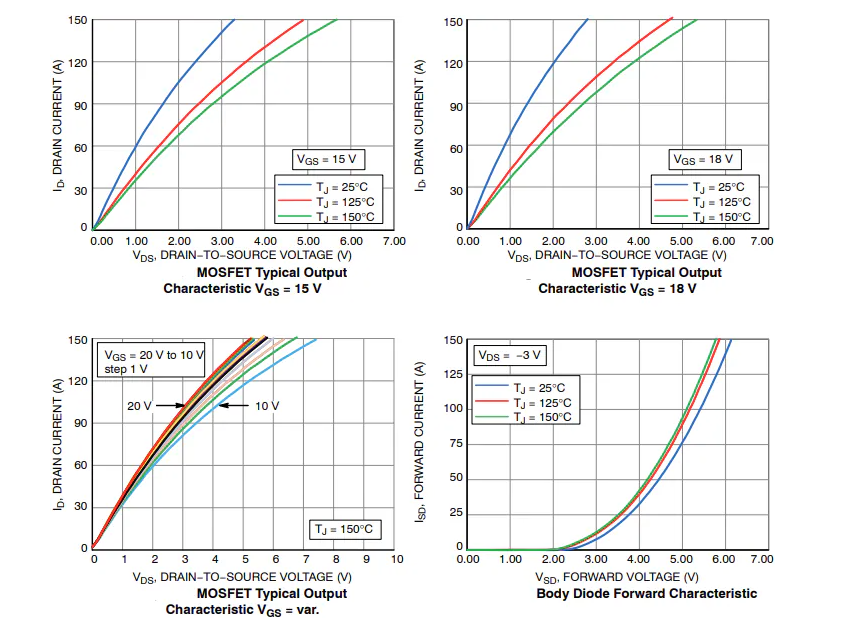

典型特性曲線

文檔中提供了大量的典型特性曲線，如 MOSFET 典型輸出特性曲線、開關損耗與漏極電流和柵極電阻的關系曲線、反向恢復能量與漏極電流和柵極電阻的關系曲線等。這些曲線可以幫助工程師更好地了解模塊的性能特點，從而優化設計方案。例如，通過開關損耗與漏極電流和柵極電阻的關系曲線，可以選擇合適的柵極電阻，以降低開關損耗，提高模塊的效率。

總結與思考

onsemi 的 NXH008P120M3F1 功率模塊憑借其出色的電氣性能、熱性能和絕緣性能，在眾多應用領域具有廣闊的前景。然而，在實際應用中，我們也需要注意一些問題。例如，如何根據具體的應用場景選擇合適的散熱方案，以確保模塊在不同的工作條件下都能保持穩定的性能；如何優化 PCB 布局，以減少電氣干擾和寄生參數的影響等。希望通過本文的介紹，能夠幫助工程師們更好地了解和應用這款模塊，為電力電子設計帶來更多的創新和突破。
