在電子工程師的設計領域中，數模轉換器（DAC）是連接數字世界與模擬世界的關鍵橋梁。TI推出的DAC8564便是一款極具競爭力的產品，今天我們就來深入剖析它的特點、性能及應用。

文件下載：dac8564.pdf

產品概述

DAC8564是一款低功耗、電壓輸出、四通道、16位的數模轉換器。它集成了一個2.5V、2ppm/°C的內部參考（默認啟用），提供了2.5V的滿量程輸出電壓范圍。該器件具有出色的單調性和線性度，能有效減少不必要的代碼間瞬態電壓（毛刺），非常適合對精度和穩定性要求較高的應用場景。

關鍵特性

高精度與低毛刺

• 相對精度：達到±4LSB，確保了輸出的準確性。
• 毛刺能量：僅為0.15nV - s，大大降低了信號干擾。

內部參考優勢

• 高精度：初始精度為0.004%，能提供穩定的參考電壓。
• 低溫度漂移：典型溫度漂移為2ppm/°C，最大為5ppm/°C，受溫度影響小。
• 高驅動能力：可在$V{REF} H / V{REF} OUT$引腳提供高達20mA的電流。

低功耗與寬電源范圍

• 低功耗：正常工作時電流為1mA（5V供電），掉電模式下電流可降至1.3μA（5V供電）。
• 寬電源范圍：支持+2.7V至+5.5V的電源電壓，適應多種供電環境。

高速串行接口

采用3線串行接口，時鐘速率最高可達50MHz，兼容標準SPI?、QSPI?、Microwire?和數字信號處理器（DSP）接口，方便與各種數字系統集成。

電氣性能

靜態性能

• 分辨率：16位，能實現精細的模擬輸出。
• 線性度：差分非線性度（DNL）最大為±1LSB，保證了輸出的線性變化。
• 誤差指標：相對精度、偏移誤差、滿量程誤差等指標都在合理范圍內，確保了輸出的準確性。

動態性能

• 輸出電壓建立時間：至±0.003%滿量程范圍（FSR）的建立時間為10μs，響應速度快。
• 壓擺率：達到2.2V/μs，能快速跟蹤輸入信號的變化。

參考輸出特性

內部參考輸出具有良好的溫度穩定性、低噪聲和高負載調節能力，能為DAC提供穩定的參考電壓。

工作原理

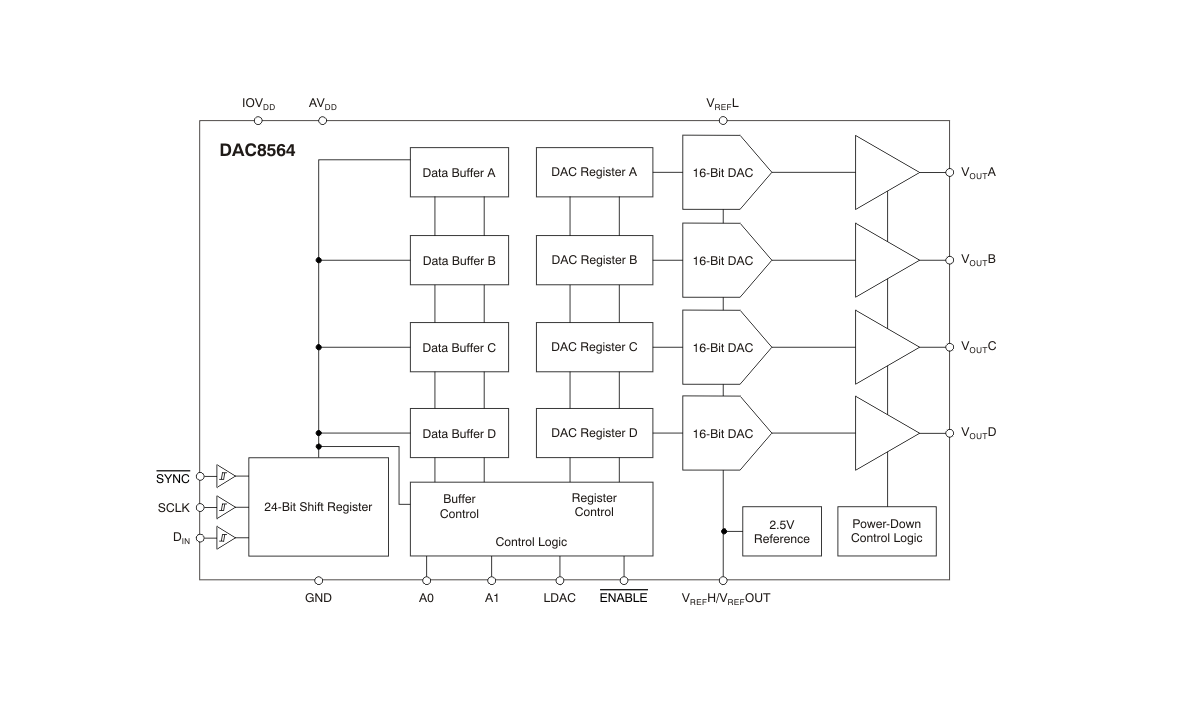

DAC架構

DAC8564采用電阻串DAC后跟輸出緩沖放大器的架構。電阻串部分由一系列阻值為R的電阻組成，通過開關選擇不同節點的電壓輸入到輸出放大器，保證了單調性。輸出緩沖放大器能產生軌到軌的電壓輸出，可驅動2kΩ與1000pF并聯的負載。

內部參考

內部參考基于雙極晶體管的精密帶隙電壓參考，通過巧妙的電路設計實現了輸出電壓幾乎不受溫度影響。同時，可通過串行命令啟用或禁用內部參考，增加了使用的靈活性。

串行接口與控制

接口特點

• 24位輸入移位寄存器：由8位控制位和16位數據位組成，能準確接收和處理數據。
• 高速數據傳輸：串行時鐘頻率最高可達50MHz，支持高速數據寫入。
• 靈活的控制模式：通過解碼8位控制位，可實現多種操作模式，如單通道存儲、單通道更新、同步更新和廣播更新等。

控制注意事項

在使用過程中，要注意SYNC引腳的操作，避免在沒有完整SCLK脈沖的情況下切換SYNC引腳，否則可能導致SPI接口鎖定在錯誤狀態。

電源管理與工作模式

電源要求

• AVDD：2.7V至5.5V，為模擬電路和內部邏輯供電。
• IOVDD：1.8V至5.5V，為數字輸入結構供電，可根據系統需求靈活配置。

工作模式

• 正常模式：各通道正常工作，提供穩定的模擬輸出。
• 掉電模式：有三種掉電模式可供選擇，可將輸出連接到不同阻值的電阻到地或設置為高阻態，同時大幅降低功耗。

應用案例

便攜式儀器

低功耗和小尺寸的特點使其非常適合用于便攜式儀器，如便攜式醫療設備、手持測試儀器等，能有效延長電池續航時間。

閉環伺服控制

高精度和快速的建立時間使其能夠滿足閉環伺服控制系統對實時性和準確性的要求，實現精確的位置、速度控制。

過程控制與PLC

在工業過程控制和可編程邏輯控制器（PLC）中，可用于模擬信號的生成和調節，確保系統的穩定運行。

設計建議

布局與布線

• 合理分區：將模擬電路和數字電路分開布局，減少數字噪聲對模擬輸出的影響。
• 電源濾波：在$V_{DD}$引腳添加合適的電容進行濾波，如1μF至10μF的電容和0.1μF的旁路電容，降低電源噪聲。
• 接地處理：將GND引腳直接連接到模擬接地平面，并與數字接地在電源入口點連接，避免地環路干擾。

參考設計

在使用內部參考時，建議在$V{REF} H / V{REF} OUT$引腳連接150nF或更大的電容進行濾波，以提高參考電壓的穩定性和降低噪聲。

DAC8564以其高精度、低功耗、靈活的接口和豐富的功能，為電子工程師提供了一個優秀的數模轉換解決方案。在實際設計中，我們需要根據具體應用需求，合理選擇工作模式和配置參數，并注意布局布線和電源管理等方面的問題，以充分發揮其性能優勢。希望本文能為大家在使用DAC8564時提供一些有價值的參考。大家在使用過程中遇到過哪些問題或者有什么獨特的應用經驗，歡迎在評論區分享交流！
