在當今的電子設計領域，高速、低功耗的模數轉換器（ADC）需求日益增長。TI的ADC08D1500就是這樣一款性能卓越的產品，它能在高速采樣的同時保持低功耗，為眾多應用場景提供了理想的解決方案。今天，咱們就來深入剖析一下這款A(yù)DC。

文件下載：adc08d1500.pdf

一、核心特性概覽

ADC08D1500具有諸多令人矚目的特性。它采用內部采樣保持電路，單+1.9V ±0.1V供電，支持SDR或DDR輸出時鐘模式，還具備交錯模式以實現2倍采樣率，能確保無丟失碼，擁有串行接口用于擴展控制，可精細調整輸入滿量程范圍和偏移，采用占空比校正的采樣時鐘。這些特性使得它在不同的應用場景中都能游刃有余。

二、關鍵參數解讀

2.1 分辨率與轉換速率

ADC08D1500的分辨率為8位，最大轉換速率可達1.5 GSPS（典型值），誤差率低至$10^{-18}$，在748 MHz輸入時有效位數（ENOB）可達7.25位（典型值），差分非線性（DNL）為±0.15 LSB（典型值）。這些參數保證了其在高速轉換的同時，還能保持較高的精度。

2.2 功耗表現

在功耗方面，它表現出色。正常工作時功耗為1.8 W（典型值），進入掉電模式后功耗可降至3.5 mW（典型值）。這種低功耗特性對于一些對功耗敏感的應用場景，如電池供電設備，具有重要意義。

三、功能特性詳解

3.1 獨特架構與高性能

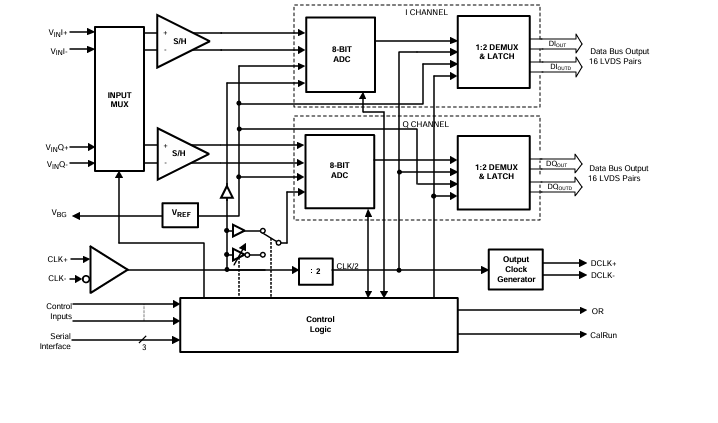

ADC08D1500采用校準折疊插值架構，實現了7.4有效位。折疊放大器的使用大幅減少了比較器數量和功耗，插值技術減少了前端放大器需求，降低了輸入信號負載和功耗。片上校準還減少了折疊架構常見的積分非線性（INL）彎曲。這些使得它成為一款高速、高性能、低功耗的轉換器。

3.2 輸入與輸出處理

模擬輸入信號在轉換器輸入電壓范圍內可被數字化為8位，采樣速度典型為200 MSPS至1.7 GSPS。當差分輸入電壓低于負滿量程時，輸出字全為零；高于正滿量程時，輸出字全為一。任一通道出現這些情況都會激活超出范圍（OR）輸出。每個轉換器都有1:2解復用器，將數據輸出到兩個LVDS總線，用戶需對這些數據進行交織以獲得完整轉換速率的輸出字。輸出電平可選擇正?；蚪档?，降低電平可節省功耗，但可能影響數據捕獲。

3.3 自校準功能

自校準是ADC08D1500的重要特性之一。上電時會自動進行自校準，也可由用戶按需觸發。校準可微調100Ω模擬輸入差分終端電阻，最小化滿量程誤差、偏移誤差、DNL和INL，從而最大化信噪比（SNR）、總諧波失真（THD）、信噪失真比（SINAD）和ENOB。校準過程還會設置內部偏置電流。需要注意的是，自校準必須在上電時運行，且在FSR引腳狀態改變時也需重新運行。為獲得最佳性能，建議在上電20秒后或環境溫度顯著變化時進行自校準。校準期間，輸入終端電阻會被調整為$R{EXT} / 33$（$R{EXT}$必須為3300Ω±0.1%），所有輸出數據和OR輸出無效，所有時鐘會暫停以減少噪聲。CalRun輸出在校準期間為高電平。

3.4 輸入采集與控制模式

數據在CLK+的下降沿被采集，DI和DQ輸出總線在13個輸入時鐘周期后、DId和DQd輸出總線在14個輸入時鐘周期后可獲得數字?jǐn)?shù)據。ADC08D1500只要有輸入時鐘信號就會進行轉換。它提供多種控制模式，包括正常控制模式和擴展控制模式。在擴展控制模式下，可通過串行接口訪問配置寄存器，實現更多功能的靈活配置，如SDR或DDR模式選擇、DDR時鐘相位選擇、SDR數據轉換邊緣選擇、LVDS輸出電平選擇、上電校準延遲設置、滿量程范圍調整和輸入偏移調整等。

3.5 時鐘與采樣模式

ADC08D1500需要交流耦合的差分時鐘信號驅動，提供SDR或DDR輸出時鐘模式選擇。它還可使用占空比校正的時鐘接收器，默認啟用該功能，允許使用占空比為80/20%的信號源進行時鐘驅動。雙邊緣采樣（DES）模式下，一個輸入可被兩個ADC采樣，采樣率翻倍至3 GSPS（輸入時鐘為1.5 GHz時）。輸出數據按DQd、DId、DQ、DI的順序輸出。非擴展模式下只有“I”輸入可用于DES模式，擴展模式下用戶可選擇采樣輸入。此外，它還具備自動時鐘相位背景校準功能，可自動連續調整I和Q通道的時鐘相位，提供最佳的DES ENOB性能。

3.6 LVDS輸出與電源管理

LVDS輸出包括數據輸出和DCLK，輸出電流源在OutV輸入為高時提供3 mA電流，為低時提供2.2 mA電流。短LVDS線路和低噪聲系統可選擇低輸出電平以節省功耗，長線路或高噪聲系統則應選擇高輸出電平。電源管理方面，PD引腳為高時設備進入掉電模式，數據輸出引腳呈高阻態，功耗降至最低；PDQ引腳為高時，“Q”通道掉電，“I”通道保持活動。需要注意的是，掉電時若正在進行校準，設備會在校準完成后才進入掉電狀態；若上電時PD已為高，設備需等PD變低才開始校準；掉電狀態下手動校準請求無效。

四、多ADC同步與應用信息

4.1 多ADC同步

ADC08D1500具備精確重置采樣時鐘輸入與DCLK輸出關系的能力，通過用戶提供的DCLK_RST脈沖，可使多個ADC的DCLK和數據輸出在共享CLK輸入下同時轉換。DCLK_RST信號需滿足一定的時序要求，且不能在校準期間置高，否則可能導致數字電路出現毛刺，影響校準結果。

4.2 應用信息

4.2.1 參考電壓

ADC08D1500的參考電壓源自1.254V帶隙參考，緩沖版本通過引腳31提供給用戶。該輸出可提供±100 μA電流，若需要更大電流，需進行緩沖處理。內部帶隙參考電壓由FSR引腳決定，無外部參考電壓接口，但可在擴展控制模式下通過配置寄存器調整滿量程輸入電壓。此外，引腳$V_{BG}$還可用于提高LVDS輸出的共模電壓。

4.2.2 模擬輸入

模擬輸入為差分輸入，可采用交流或直流耦合方式。正常模式下，通過FSR引腳選擇滿量程輸入范圍；擴展控制模式下，可通過串行接口編程FullScale Voltage Adjust寄存器來調整。輸入信號需保持共模電壓在$V{CMO}$的±50 mV范圍內，以確保良好的滿量程失真性能。未使用的輸入通道在交流耦合時應浮空，直流耦合時應連接到$V{CMO}$電壓。對于單端輸入信號，可通過合適的巴倫變壓器或LMH6555進行轉換。

4.2.3 時鐘輸入

ADC08D1500采用差分LVDS時鐘輸入，需交流耦合的差分時鐘信號驅動。雖然測試時使用1.5 GHz差分時鐘，但在規定的輸入時鐘頻率范圍內通常也能正常工作。時鐘輸入內部有終端和偏置，輸入時鐘信號需電容耦合。為確保設備可靠性和壽命，應避免在超出規定環境溫度下以高采樣率運行，同時要注意熱管理。輸入時鐘電平應在規定范圍內，過高可能導致輸入偏移電壓變化，影響轉換結果。

4.2.4 控制引腳

六個控制引腳為ADC08D1500的操作提供了豐富的可能性，包括滿量程輸入范圍設置、自校準、校準延遲、輸出邊緣同步選擇、LVDS輸出電平選擇和掉電功能。這些引腳的合理設置對于實現設備的最佳性能至關重要。

4.2.5 數字輸出

ADC08D1500將每個ADC的輸出數據解復用至兩個LVDS總線，每個總線的字速率為ADC輸入時鐘速率的一半，用戶需對這些數據進行復用?？蛇x擇單數據速率（SDR）或雙數據速率（DDR）模式，DDR模式下數據在DCLK的兩個邊緣輸出，DCLK頻率為輸入時鐘頻率的1/4。輸出格式為偏移二進制，滿量程輸入時輸出全為1或全為0，輸入相等時輸出代碼在127和128之間變化。

4.2.6 電源考慮

為防止電源噪聲影響ADC性能，需對電源進行適當旁路處理，在ADC電源引腳附近放置33 μF電容和0.1 μF電容。若使用同一電源為$V{A}$和$V{DR}$供電，建議在兩者之間使用鐵氧體磁珠。ADC應使用模擬電路電源或?qū)Ｓ秒娫矗苊馐褂脭?shù)字電路電源。供電電壓為1.9V ±0.1V，過高電壓可能縮短設備壽命。所有引腳電壓不應超過電源電壓或低于地電壓150 mV，上電和掉電時需注意電源順序，可采用合適的電路提供過沖保護。若上電時無輸入時鐘信號，設備電流可能較低，時鐘建立后電流恢復正常。

4.2.7 熱管理

盡管ADC08D1500在低功耗下能實現高速性能，但仍需關注熱管理。為保證可靠性，芯片溫度應控制在130°C以下。器件內置熱二極管用于溫度測量，但未進行特性表征，無法提供溫度測量精度信息。建議將器件暴露焊盤焊接到PCB的熱焊盤上，以實現最佳散熱和電氣接地性能?？稍赑CB另一側設置銅面積和熱過孔，將熱量傳導至另一側進行散熱。若要監測芯片溫度，可在熱過孔附近安裝溫度傳感器，但需考慮熱梯度。

4.2.8 布局與接地

正確的接地和信號布線對于確保準確轉換至關重要。建議使用單一接地平面，避免將接地平面分為模擬和數字區域。模擬和數字電路應分開布局，避免相互干擾。輸入時鐘線應與其他線路隔離，避免交叉。模擬輸入應遠離噪聲信號跡線，外部元件應連接到干凈的模擬接地平面。

4.2.9 動態性能

ADC08D1500經過交流測試，動態性能有明確規定。為滿足規格要求并避免抖動噪聲，驅動CLK輸入的時鐘源應具有低均方根抖動。輸入時鐘線應盡量短，遠離其他信號，并按傳輸線處理。將器件背面暴露焊盤良好接地可獲得最佳動態性能。

4.2.10 串行接口使用

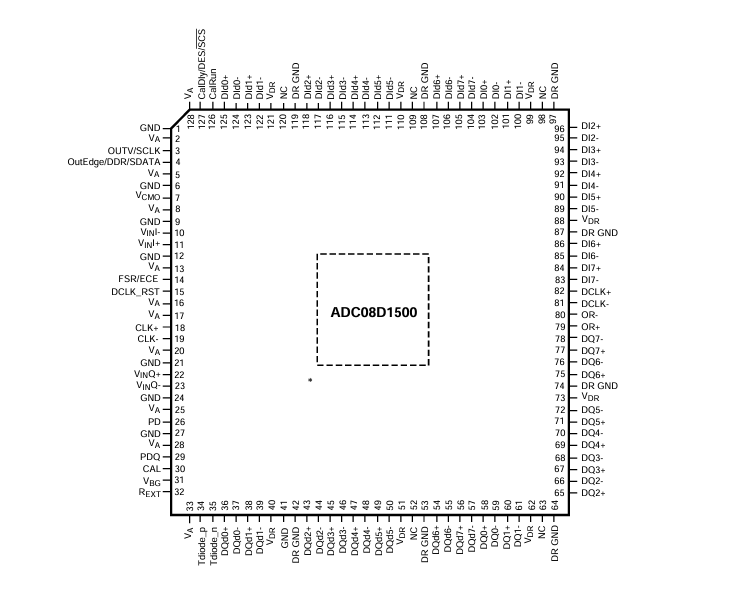

ADC08D1500可在非擴展控制模式或擴展控制模式下運行。非擴展控制模式通過引腳設置實現各種功能；擴展控制模式下，引腳3、4和127分別用作串行時鐘（SCLK）、串行數據（SDATA）和串行接口芯片選擇（SCS），用戶可通過串行接口訪問配置寄存器來設置各種功能。

五、常見應用誤區

在使用ADC08D1500時，有一些常見的應用誤區需要避免。比如在擴展控制模式下，使用串行接口時要確保所有8個用戶寄存器都寫入默認或所需值，首次寫入DES Enable寄存器時要加載默認值。輸入電壓不能超過電源軌±150 mV，避免輸入過驅動。直流耦合模式下，輸入共模電壓要保持在$V{CMO}$的±50 mV范圍內。選擇驅動模擬輸入的放大器時要注意其失真性能。不要試圖通過驅動$V{BG}$引腳改變參考電壓。輸入時鐘電平要在規定范圍內，避免輸入時鐘抖動過大、線路過長或與其他信號耦合。同時，要注意提供足夠的散熱措施，確保設備正常工作。

ADC08D1500是一款功能強大、性能卓越的ADC，但在使用過程中需要我們充分了解其特性和要求，避免常見的應用誤區，才能發揮出它的最佳性能，為我們的電子設計帶來更多的可能性。希望今天的分享能對大家有所幫助，如果你在使用過程中有任何問題，歡迎留言交流。
