瀝青路面是全球道路網絡的主要構成部分，但其在使用過程中會持續受到交通荷載、溫度變化、氧化老化和紫外線輻射等多種環境與機械應力的侵蝕。這些因素導致瀝青結合料逐漸硬化、開裂，嚴重?fù)p害路面的服役性能與使用壽命。然而，傳統上依賴流變學或經驗性指標的表征方法，往往難以捕捉到瀝青在分子和微觀尺度上的早期老化與降解過程，從而限制了對其性能衰變機制的深入理解和有效預測。Flexfilm全光譜橢偏儀可以非接觸對薄膜的厚度與折射率的高精度表征，廣泛應用于薄膜材料、半導體和表面科學等領域。

為解決這一瓶頸問題，近年來，紫外光譜和光譜橢偏術作為兩種新興的分析工具，展現出顯著優勢。紫外光譜能夠通過特征吸收峰靈敏地檢測氧化及光降解產物的形成，揭示化學層面的老化機理；而光譜橢偏術則能以納米級精度量化瀝青的光學常數與薄膜形態演變，提供其物理結構變化的直觀信息。這兩種非破壞性、高分辨率的表征技術互為補充，共同為理解瀝青從分子結構到宏觀性能的關聯機制提供了強大支撐，有望推動瀝青材料從經驗設計向精準化、性能導向化的新范式轉變。

1

紫外光譜在瀝青結合料表征中的應用

瀝青膠結料表征用紫外光譜儀裝置及樣品制備方法

原理與方法

紫外光譜通過測量瀝青對紫外光的吸收來分析其化學結構。瀝青中的芳香化合物等“發色團”會吸收特定波長的光，其吸收強度與濃度成正比（遵循比爾-朗伯定律）。樣品通常被制成溶液或超薄透明薄膜進行測量，以確保數據的準確性。

核心應用

監測老化：紫外光譜能靈敏地檢測到老化過程中產生的羰基、亞砜等氧化產物，其吸收峰強度的增加是老化程度的重要標志。研究人員甚至開發了“光譜老化指數”來量化老化。

分析組分與改性：瀝青中復雜的化學成分（如SARA四組分）具有獨特的紫外“指紋”。通過分析這些指紋，可以追蹤老化帶來的組分變遷（如芳香分減少、瀝青質增加），并評估聚合物改性劑（如SBS）在瀝青中的分散狀態與降解情況。

2

橢偏儀在瀝青結合料表征中的應用

瀝青膠結料表征用橢偏儀裝置及薄膜樣品沉積技術

原理與方法

光譜橢偏術是一種非接觸、高精度的光學技術。它通過測量偏振光在瀝青表面反射后其偏振態發生的微小變化，來反推出材料的光學常數——折射率和消光系數。這些常數直接反映了材料的密度、極化和吸收特性。為了獲得準確數據，必須將瀝青制成納米級厚度的均勻薄膜。

核心應用

量化光學性質：橢偏術能精確測量瀝青的折射率和消光系數，這些參數會隨老化系統性變化，并與瀝青的剛度等力學性能相關聯。

追蹤老化過程：無論是熱老化還是更具破壞性的紫外老化，都會在瀝青表面形成氧化層，改變其光學常數。橢偏術對這種表面變化極其敏感，能捕捉到早期老化信號。

揭示微觀結構：對于聚合物改性瀝青，橢偏術還能探測到老化引起的相分離、結晶等微觀結構演變。

3

紫外光譜與橢偏儀的聯合應用

互補性分析

紫外光譜與橢偏儀的聯合應用為瀝青結合料表征提供了強大框架。紫外光譜擅長闡明化學組成和檢測發色團，而橢偏儀則能以納米精度測量膜厚、表面形貌和光學常數。二者的集成使得能夠同步評估分子水平的老化現象和表面/亞表層的物理演化。

研究表明，通過主成分分析和偏最小二乘回歸等多變量統計技術融合紫外和橢偏數據集，可提高預測精度和可靠性。這種聯合方法在表征生物炭改性和納米增強瀝青等復雜體系時尤其有價值。

結構-性能關系

建立光譜/光學特性與力學/流變特性之間的關聯是近期研究焦點。

紫外吸收參數已顯示出與復數模量和相位角等流變特性的相關性，表明紫外光譜可用于瀝青結合料的快速分級篩查。

橢偏參數，特別是折射率，被發現與針入度值顯著相關，暗示橢偏儀可作為評估結合料稠度和剛度的無損工具。

機器學習技術，如人工神經網絡和支持向量回歸，已被引入以處理光譜和橢偏數據，預測剛度、疲勞壽命等工程性能參數，實現了從純經驗測試向數據驅動無損評估的范式轉變。

4

現場應用與質量控制

flexfilm

紫外光譜現場應用：手持式紫外光譜儀的發展使得能夠在施工現場直接識別結合料老化和污染。

橢偏儀現場監測：便攜式橢偏儀，特別是單波長固定角度橢偏儀，已在可變光照條件下評估表面氧化和膜厚方面展現出可行性。

集成協議：將兩種技術納入瀝青生產和鋪筑協議，可顯著提升質量控制效率，實現早期性能偏差檢測，并與性能相關規范的發展趨勢相契合。

5

先進應用與新興趨勢

flexfilm

圖譜技術與成像應用

紫外熒光顯微鏡：用于可視化瀝青組分（特別是芳香分）的微觀結構分布。

成像橢偏儀：擴展了點測量橢偏技術，能夠?qū)崿F(xiàn)折射率和消光系數等光學常數的空間映射，從而檢測表面老化梯度和氧化模式。

高光譜成像：將每個像素的光譜信息與空間分辨率相結合，提供多維數據立方體，可同步可視化和量化化學成分、老化指示劑和分散特性。

納米技術與改性瀝青分析

紫外光譜和橢偏儀為表征納米材料（如碳納米管、納米粘土、納米氧化鋅、氧化石墨烯）改性瀝青提供了互補能力。紫外光譜用于分析發色團與納米材料界面的相互作用，而橢偏儀則能高分辨率分析薄膜界面，監測納米顆粒與瀝青分子間界面層的形成。

機器學習與數據分析

人工智能和機器學習與光譜和橢偏數據分析的結合，為瀝青表征開辟了變革性途徑。

神經網絡用于建立紫外光譜特征與瀝青性能（如抗氧化性、UV耐久性）之間的非線性關系。

無監督學習用于根據光譜和光學輪廓對結合料類型進行聚類和分類。

預測建模利用ML算法從初始光學性質估算瀝青長期性能。

標準化與協議開發

目前尚無專門針對紫外光譜或光譜橢偏儀的ASTM或AASHTO標準。當前努力集中于建立樣品制備、測量條件和數據分析的共識程序。ASTM和AASHTO委員會正積極制定標準測試方法。開發針對瀝青應用的校準材料和參考標準至關重要。

本綜述深入闡述了紫外光譜與光譜橢偏儀在瀝青結合料表征中的最新進展，強調了它們?cè)谶B接分子水平現象與宏觀路面性能方面的關鍵作用。這兩種技術提供了互補、無損的手段，用于研究傳統上依賴經驗或流變學評估的結合料老化、改性和降解領域。紫外光譜已成為檢測氧化老化相關官能團轉變的強大工具，同時揭示了UV照射下SARA組分的組成變化。橢偏儀則能對光學常數和薄膜形態進行納米級表征，精確洞察由老化、溫度或化學改性誘導的結構演化。將紫外和橢偏數據與機器學習、多變量回歸和成像平臺相結合，是一個特別有前景的方向。這些組合有助于開發穩健的結構-性能模型、預測性能算法和實時質量控制框架。

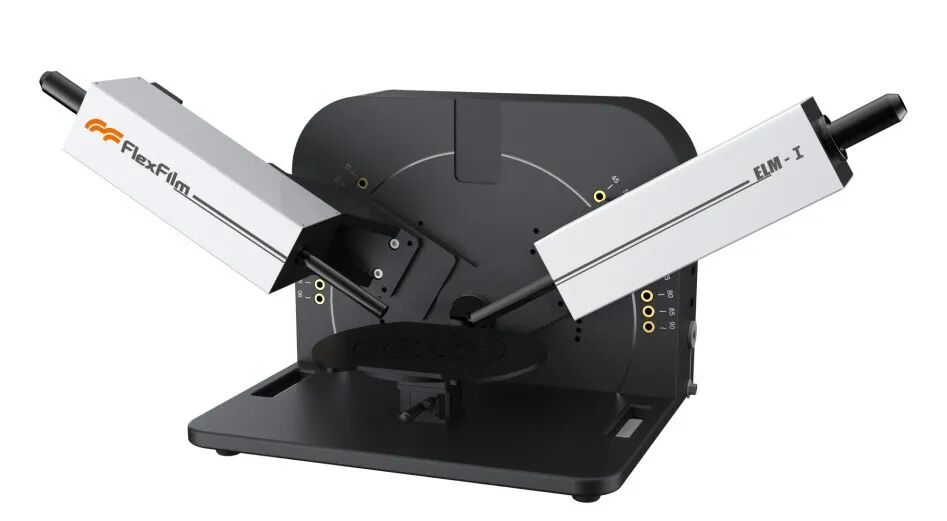

Flexfilm全光譜橢偏儀

flexfilm

全光譜橢偏儀擁有高靈敏度探測單元和光譜橢偏儀分析軟件，專門用于測量和分析光伏領域中單層或多層納米薄膜的層構參數（如厚度）和物理參數（如折射率n、消光系數k）

• 先進的旋轉補償器測量技術：無測量死角問題。
• 粗糙絨面納米薄膜的高靈敏測量：先進的光能量增強技術，高信噪比的探測技術。
• 秒級的全光譜測量速度：全光譜測量典型5-10秒。
• 原子層量級的檢測靈敏度：測量精度可達0.05nm。

Flexfilm全光譜橢偏儀能非破壞、非接觸地原位精確測量超薄圖案化薄膜的厚度、折射率,結合費曼儀器全流程薄膜測量技術，助力半導體薄膜材料領域的高質量發展。

#橢偏儀原理#紫外光譜UV#瀝青膠結料性能表征

原文參考：《Advancements in ultraviolet (UV) spectroscopy and spectroscopy ellipsometry (SE) for asphalt binder characterization: a State-of-the Art review》
