薄膜在半導體、顯示和二次電池等高科技產業中被廣泛使用，其厚度通常小于一微米。對于這些薄膜厚度的精確測量對于質量控制至關重要。然而，能夠測量薄膜厚度的技術非常有限，而光學方法因其非接觸和非破壞性特點而被廣泛采用。Flexfilm全光譜橢偏儀不僅能夠滿足工業生產中對薄膜厚度和光學性質的高精度測量需求，還能為科研人員提供豐富的光譜信息，助力新材料的研發和應用。

1

光譜反射法（SR）

flexfilm

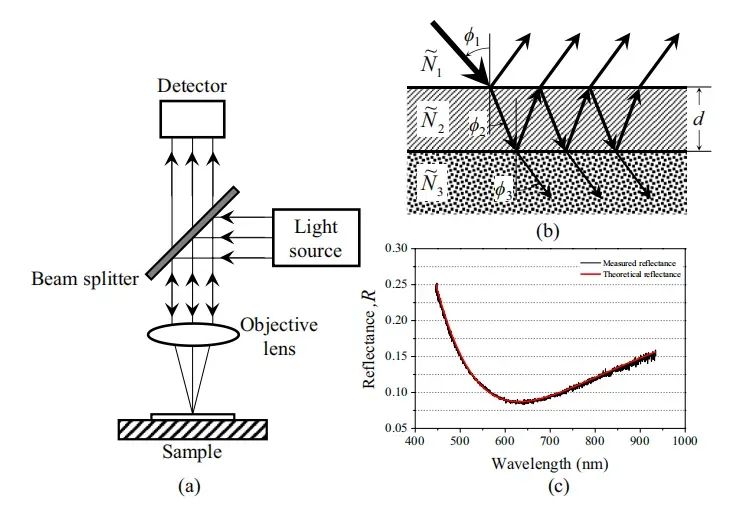

光譜反射法（SR）的基本光學結構與反射光譜SR的光學配置：

• 寬帶光源：如鹵鎢燈或LED，覆蓋寬波長范圍以生成干涉光譜。
• 光譜儀：檢測反射光的光強隨波長的分布（反射光譜）。
• 無參考鏡：區別于光譜域干涉儀（SDI），SR僅需樣品反射光。

單層薄膜的多光束干涉模型：光在空氣-薄膜界面（r12）和薄膜-基底界面（r23）發生多次反射與透射。測量與模型反射光譜的比較：擬合過程：通過調整模型中的參數（如薄膜厚度d、折射率N~2等），使模型反射光譜與測量反射光譜盡可能接近。最小二乘法：計算模型反射光譜與測量反射光譜之間的平方差之和，并找到使該值最小的參數組合，從而確定薄膜的厚度。

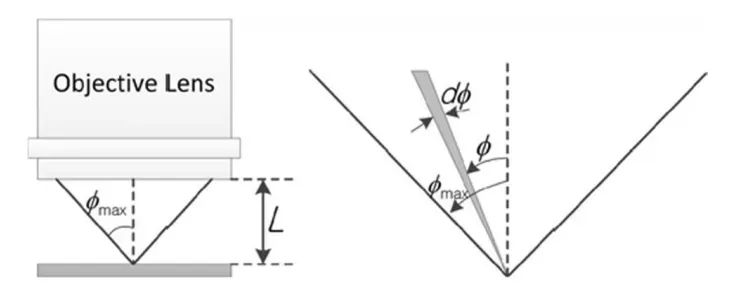

高數值孔徑物鏡中的入射角分布

在光譜反射法（SR）中，當使用高數值孔徑（NA）物鏡時，入射光不再是單一角度的正入射，而是以寬范圍的入射角分布照射到薄膜表面。提高測量精度：通過考慮入射角分布，可以更準確地模擬反射光譜，從而提高薄膜厚度測量的精度。適應高分辨率測量：高數值孔徑物鏡在高分辨率測量中非常重要，但其帶來的入射角分布問題也需要通過理論模型加以解決。SR 與干涉法結合的光學系統

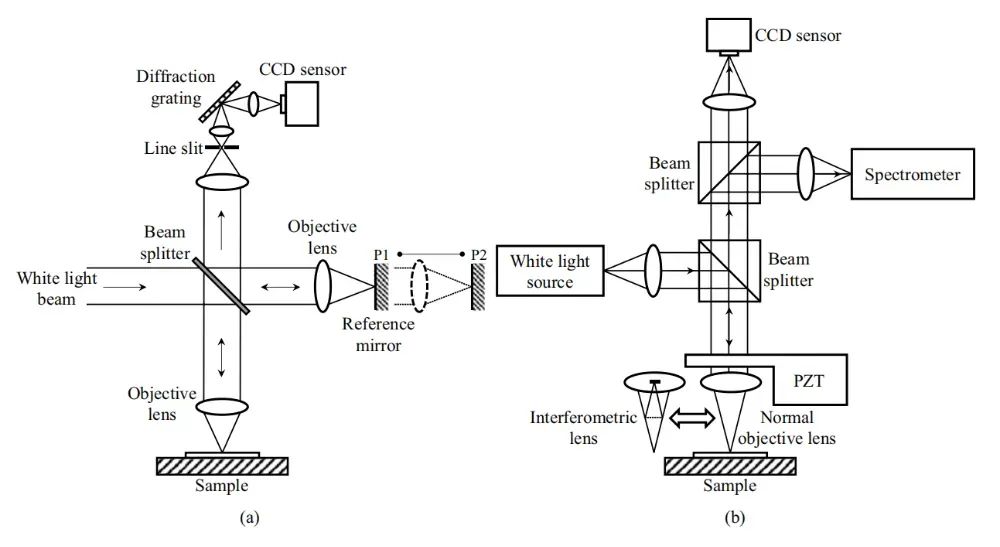

• SR 與光譜分辨白光干涉法的組合系統

核心組件：寬帶光源發出的光經分束器分為兩束：一束照射樣品（測量光束），另一束照射參考鏡（參考光束）。兩束反射光匯合后由光譜儀檢測，形成包含薄膜厚度和表面輪廓信息的干涉光譜。薄膜厚度測量：通過分析樣品與參考鏡之間的干涉光譜，提取薄膜厚度信息。具體來說，通過傅里葉變換選擇低頻部分的干涉信號，反傅里葉變換后得到薄膜厚度。表面輪廓測量：通過分析高頻部分的干涉信號，提取表面輪廓信息。具體來說，通過傅里葉變換提取相位信息，計算表面高度。

• SR 與低相干干涉儀（LCI）的組合系統

可以同時測量薄膜厚度和表面輪廓，雙模式切換：

• 薄膜厚度測量：在SR模式下，使用與傳統SR相同的方法測量薄膜厚度。
• 表面輪廓測量：在LCI模式下，通過垂直掃描Mirau物鏡，獲取干涉條紋。通過最小二乘法擬合模型化的干涉信號，確定表面輪廓。

2

光譜橢偏儀（SE）

flexfilm

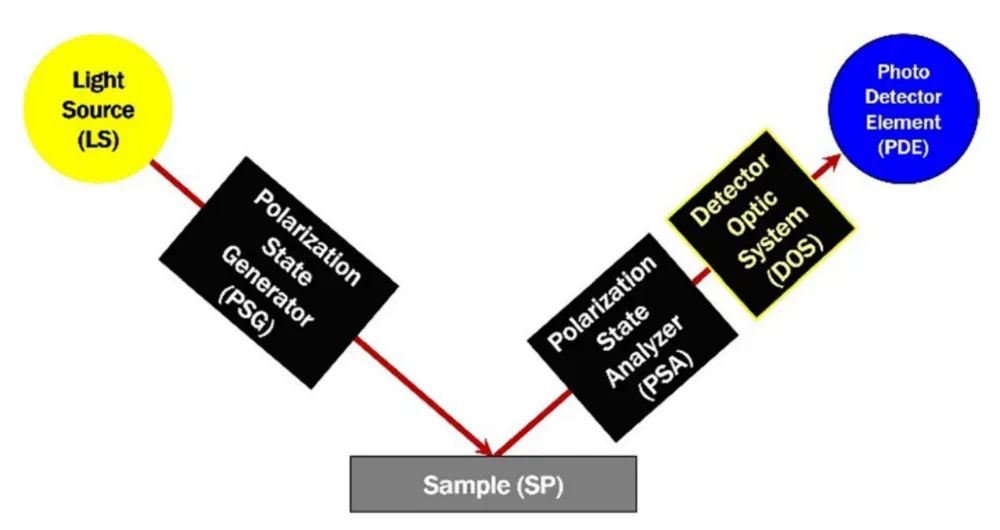

橢圓偏振儀的基本組成與布局

橢偏儀的核心組件：光源（LS）、偏振態發生器（PSG）、樣品、偏振態分析儀（PSA）、探測系統（DOS）以及光電探測元件（PDE）。PSG 和 PSA 通過線性偏振器、補償器或光彈相位調制器控制入射光和反射光的偏振態，DOS 包含光學元件對偏振態的影響。橢圓偏振儀，通過測量偏振態變化（如穆勒矩陣分量）反推薄膜厚度和光學常數，適用于埃到微米級厚度測量。隨著高科技產業的飛速發展，薄膜技術在半導體、顯示面板、電池等領域的應用日益廣泛，薄膜厚度的精確測量對于保障產品質量和性能至關重要。本文綜述了光譜反射法（SR）和光譜橢偏儀（SE）兩種主流的光學測量技術，在保持非接觸、無損優勢的基礎上，需進一步融合人工智能算法以提升動態測量速度，拓展多物理場耦合下的復雜結構表征能力。

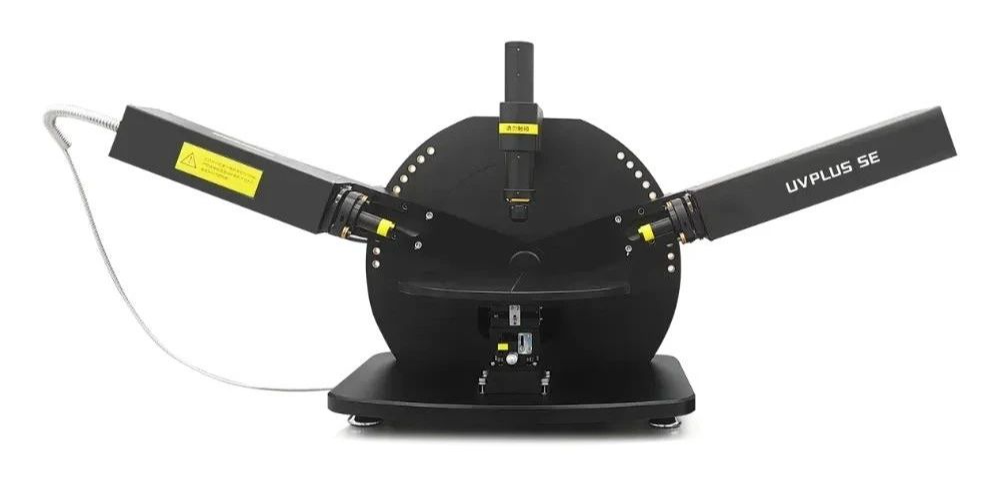

Flexfilm全光譜橢偏儀

flexfilm

全光譜橢偏儀擁有高靈敏度探測單元和光譜橢偏儀分析軟件，專門用于測量和分析光伏領域中單層或多層納米薄膜的層構參數（如厚度）和物理參數（如折射率n、消光系數k）

• 先進的旋轉補償器測量技術：無測量死角問題。
• 粗糙絨面納米薄膜的高靈敏測量：先進的光能量增強技術，高信噪比的探測技術。
• 秒級的全光譜測量速度：全光譜測量典型5-10秒。
• 原子層量級的檢測靈敏度：測量精度可達0.05nm。

隨著薄膜測量技術向更高精度與效率發展，Flexfilm全光譜橢偏儀代表了新一代橢偏技術的突破。其通過寬光譜覆蓋（紫外至近紅外）與高速多通道探測，實現了對超薄薄膜與復雜多層結構的快速、全波段光學表征。原文出處：A Review of Thinfilm Thickness Measurements using Optical Methods
