在電子設計領域，A/D轉換器作為連接模擬世界與數字世界的橋梁，其性能的優劣直接影響到整個系統的質量和穩定性。今天，我們就來深入探討一款由德州儀器（TI）推出的高性能12位A/D轉換器——ADC121S625，看看它究竟有哪些獨特之處。

文件下載：adc121s625.pdf

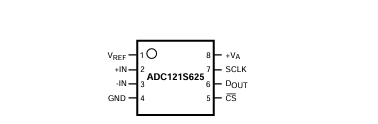

一、產品概述

ADC121S625是一款12位、采樣速率為50 ksps至200 ksps的A/D轉換器，具備真正的差分輸入、高阻抗模擬輸入和外部參考等特性。其輸出的串行數據為二進制補碼形式，兼容SPI?、QSPI?、MICROWIRE和許多常見的DSP串行接口，非常適合直接連接到電池供電系統或遠程數據采集應用中的傳感器。

二、關鍵特性

2.1 高性能轉換

• 轉換速率靈活：支持50 ksps至200 ksps的轉換速率，可根據實際應用需求進行調整。
• 高精度轉換：具有出色的靜態和動態性能指標，如積分非線性（INL）最大為±1 LSB，差分非線性（DNL）最大為±0.75 LSB，能夠保證轉換結果的準確性。
• 高共模抑制比：典型值達到82 dB，有效抑制共模信號的干擾，提高了轉換器的抗干擾能力。

2.2 低功耗設計

• 多種功耗模式：在正常工作模式下，功耗較低；在掉電模式下，功耗可降低至幾納瓦，非常適合電池供電的應用場景。
• 電源管理靈活：可通過控制CS引腳實現自動進入和退出掉電模式，進一步降低功耗。

2.3 接口兼容性強

• 串行接口標準：支持SPI?、QSPI?、MICROWIRE和DSP兼容的串行接口，方便與各種微控制器和數字信號處理器進行連接。
• 數據格式統一：輸出數據為二進制補碼形式，便于后續數字信號處理。

三、電氣特性

3.1 靜態特性

3.2 動態特性

3.3 電源特性

四、功能描述

4.1 工作原理

ADC121S625采用逐次逼近寄存器（SAR）架構，基于電容重分配原理，內置采樣/保持功能。在轉換過程中，首先對差分輸入電壓進行采樣，然后通過內部的比較器和寄存器逐次逼近，最終將模擬信號轉換為數字信號。

4.2 參考輸入

外部參考電壓決定了模擬輸入的范圍，ADC121S625可在100 mV至2.5 V的參考電壓范圍內工作。但需要注意的是，當參考電壓低于500 mV時，需要特別注意噪聲和誤差的影響。

4.3 模擬信號輸入

• 差分輸入操作：當輸入為差分信號時，可獲得更好的性能。正滿量程輸出代碼為0111 1111 1111b（7FFh），負滿量程輸出代碼為1000 0000 0000b（800h）。
• 單端輸入操作：在單端輸入模式下，非反相輸入（+IN）應輸入信號，反相輸入（-IN）應偏置到信號最大值和最小值的中間值。但需要注意的是，單端輸入模式的性能會有所下降。

4.4 串行數字接口

ADC121S625通過同步3線串行接口進行通信，每個輸出位在SCLK的下降沿發送。數字輸入包括SCLK和CS，下降沿的CS信號啟動轉換和數據傳輸。

五、應用信息

5.1 工作條件

為了確保ADC121S625的正常工作，建議遵循以下工作條件：

• 環境溫度范圍：-40°C ≤ TA ≤ +85°C
• 電源電壓：+4.5 V ≤ VA ≤ +5.5 V
• 參考電壓：0.1 V ≤ VREF ≤ 2.5 V
• 時鐘頻率：0.8 MHz ≤ fCLK ≤ 4.8 MHz

5.2 功耗優化

• 降低轉換速率：在滿足系統要求的前提下，盡量降低轉換速率，以減少功耗。
• 合理控制CS信號：通過控制CS信號的速率，使轉換器在轉換完成后盡快進入掉電模式，降低功耗。
• 短周期轉換：對于不需要完整12位分辨率的應用，可以采用短周期轉換的方式，減少時鐘周期，降低功耗。

5.3 時序考慮

為了確保數據的正確傳輸，CS信號的下降沿應在SCLK的下降沿和上升沿之間發生。如果CS信號的下降沿在SCLK為高電平時發生，數據可能會提前一位輸出。

5.4 PCB布局和電路考慮

• 布局優化：在PCB布局時，應注意減少噪聲和干擾，特別是在低參考電壓或高轉換速率的情況下。
• 電源濾波：為了保證電源的穩定性，應使用干凈的電源，并進行良好的旁路濾波。
• 接地處理：將ADC121S625的GND引腳連接到安靜的接地平面，避免與高功率數字設備的接地引腳過于接近。

六、應用電路示例

6.1 數據采集

圖53所示的基本低成本、低功耗數據采集電路，通過最大時鐘速率和最小采樣速率的組合，進一步降低了功耗。

6.2 電機控制

圖54所示的電機控制電路，采用隔離式ADC121S625，避免了模擬信號的隔離，提高了系統的信噪比。

6.3 應變計接口

圖55所示的應變計接口電路，利用與應變計偏置相同的電壓作為參考電壓，實現了比例測量，使系統對電源電壓的變化具有免疫力。

七、總結

ADC121S625作為一款高性能、低功耗的12位A/D轉換器，具有出色的轉換性能、靈活的接口兼容性和低功耗設計等優點，非常適合各種數據采集和傳感器接口應用。在實際設計中，我們需要根據具體的應用需求，合理選擇工作條件、優化功耗和進行PCB布局，以充分發揮ADC121S625的性能優勢。

你在使用ADC121S625的過程中遇到過哪些問題？或者你對它的應用有什么獨特的見解？歡迎在評論區留言分享！
