在電子設計領域，模擬到數字的轉換是一個關鍵環節，而ADC（模擬 - 數字轉換器）的性能直接影響著整個系統的精度和穩定性。今天，我們就來詳細探討德州儀器（Texas Instruments）的一款高性能16位ADC——ADS8405。

文件下載：ads8405.pdf

一、ADS8405概述

ADS8405是一款16位、1.25-MSPS（每秒百萬次采樣）的采樣式模擬 - 數字轉換器，具有單極性偽差分輸入和并行接口。它內置4.096V參考電壓，采用48引腳TQFP封裝，工作溫度范圍為工業級的 -40°C至85°C。

（一）主要特性

1. 高精度轉換：在1.25 MSPS的采樣率下，能夠實現16位無失碼轉換，最大積分非線性（INL）為±2 LSB，最大差分非線性（DNL）為 -1/+1.5 LSB，在100 kHz輸入時，信噪比（SNR）可達86 dB，總諧波失真（THD）低至 -90 dB。
2. 低功耗設計：典型功耗僅為155 mW，適合對功耗要求較高的應用場景。
3. 寬電源范圍：模擬電源采用單5V供電，I/O電源范圍為2.7V至5.25V，具有良好的兼容性。
4. 高速并行接口：支持高速數據傳輸，能夠滿足高速數據采集系統的需求。
5. 零延遲特性：在數據采集過程中，能夠實現零延遲，確保數據的實時性。

（二）應用領域

ADS8405的高性能使其在多個領域得到廣泛應用，包括密集波分復用（DWDM）、儀器儀表、高速高分辨率零延遲數據采集系統、傳感器接口、醫療儀器通信等。

二、技術參數詳解

（一）絕對最大額定值

在使用ADS8405時，需要注意其絕對最大額定值，以避免對器件造成永久性損壞。例如，輸入電壓、電源電壓、工作溫度和存儲溫度等都有明確的限制。如輸入電壓 +IN 至 AGND 的范圍為 -0.4V 至 +VA + 0.1V，工作溫度范圍為 -40°C至85°C，存儲溫度范圍為 -65°C至150°C。

（二）電氣特性

1. 模擬輸入：全量程輸入電壓范圍為0至Vref，輸入電容為25 pF，輸入泄漏電流為0.5 nA。
2. 系統性能：分辨率為16位，不同型號的無失碼位數有所不同，INL、DNL、偏移誤差（EO）和增益誤差（EG）等指標也因型號而異。
3. 采樣動態特性：轉換時間為500 - 650 ns，采集時間為150 ns，吞吐量速率為1.25 MHz，孔徑延遲為2 ns，孔徑抖動為25 ps。
4. 動態特性：在不同輸入頻率下，THD、SNR、SINAD（信號與噪聲加失真比）和 SFDR（無雜散動態范圍）等指標表現出色。例如，在100 kHz輸入、4 Vp - p 信號時，THD為 -90 dB，SNR為86 dB。
5. 外部電壓參考輸入：參考電壓范圍為2.5V至4.2V，參考電阻為500 kΩ。

（三）時序特性

ADS8405的時序特性對于正確使用至關重要。它使用內部振蕩器生成的時鐘來控制轉換速率和吞吐量，無需外部時鐘輸入。轉換由 CONVST 引腳的下降沿觸發，BUSY 輸出信號指示轉換狀態。在不同的電源電壓條件下，各項時序參數如轉換時間、采集時間、延遲時間等都有明確的規定。

三、引腳功能與連接

（一）引腳分配

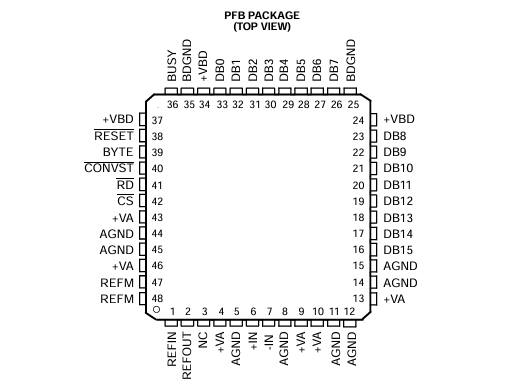

ADS8405采用48引腳TQFP封裝，各引腳具有不同的功能。例如，AGND 為模擬地，BDGND 為數字地，+IN 和 -IN 為模擬輸入引腳，REFIN 為參考輸入引腳，REFOUT 為參考輸出引腳，CONVST 為轉換啟動引腳，CS 為芯片選擇引腳，RD 為并行輸出同步脈沖引腳等。

（二）參考電壓連接

ADS8405可以使用外部參考電壓，范圍為2.5V至4.2V，也內置4.096V參考電壓。當使用內部參考時，需要在 REFOUT 引腳和 REFM 引腳之間連接1μF存儲電容，并通過0.1μF去耦電容將 REFOUT 引腳連接到 REFIN 引腳。

（三）模擬輸入連接

模擬輸入 +IN 和 -IN 的電壓范圍和輸入電流需要特別注意。輸入電壓差應在0至Vref之間，-IN 輸入電壓限制在 -0.2V至0.2V，+IN 輸入電壓范圍為 -0.2V至Vref + 0.2V。同時，要確保輸入源能夠在采集時間內將輸入電容充電到16位穩定水平。

四、工作原理與操作

（一）工作原理

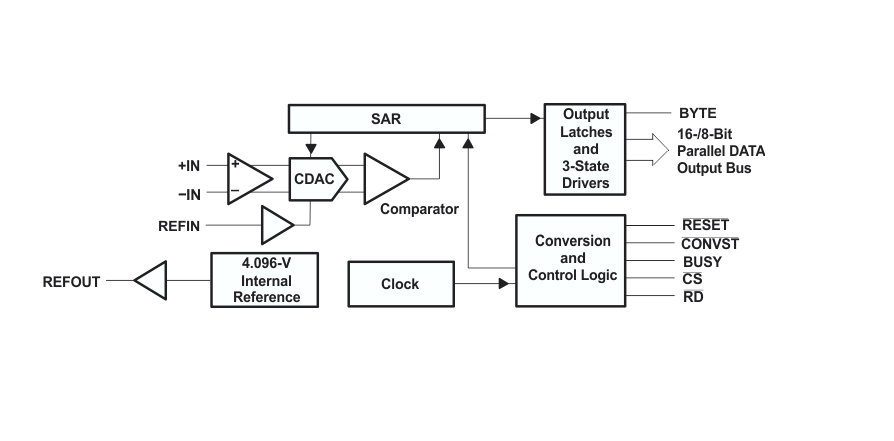

ADS8405是一款基于電荷再分配的高速逐次逼近寄存器（SAR）ADC，其架構本身包含采樣/保持功能。轉換時鐘由內部生成，650 ns的轉換時間能夠支持1.25 MHz的吞吐量。

（二）數字接口操作

1. 時序與控制：轉換由 CONVST 引腳的下降沿觸發，BUSY 輸出信號在轉換過程中保持高電平，轉換結束后變?yōu)榈碗娖?。采樣在轉換結束后立即開始（CS 引腳為低電平時）或在 BUSY 信號為低電平時由 CS 引腳的下降沿觸發。
2. 數據讀取：ADS8405以直二進制格式輸出全并行數據，當 CS 和 RD 引腳都為低電平時，并行輸出有效?？梢酝ㄟ^ BYTE 引腳進行多字讀取操作，方便在8位總線上讀取數據。

（三）復位操作

RESET 是一個異步低電平有效輸入信號，最小低電平時間為25 ns。復位后，當前轉換將被中止，所有輸出鎖存器將被清零。此外，還可以通過 CS 和 CONVST 的組合來實現復位功能。

（四）上電初始化

上電后無需手動復位，內部上電復位電路會自動生成復位信號。為確保所有寄存器清零，上電后需要給轉換器三個轉換周期。

五、布局與設計注意事項

（一）布局要求

由于 ADS8405 常用于與數字邏輯、微控制器等設備緊密配合的場景，因此布局時需要特別注意?；镜?SAR 架構對電源、參考、接地連接和數字輸入上的毛刺或突然變化非常敏感，可能會影響轉換結果。

（二）電源與接地

參考電壓應連接到干凈的電源，避免振蕩。AGND 和 BDGND 引腳應連接到干凈的模擬地，避免靠近微控制器或數字信號處理器的接地點。+VA 應連接到獨立的5V電源平面或走線，并進行良好的去耦。

（三）電容放置

在電源引腳附近應放置0.1μF陶瓷去耦電容和1μF至10μF電容，以濾除高頻噪聲。不同引腳對去耦電容的連接要求也有所不同，具體可參考文檔中的表格。

六、總結

ADS8405作為一款高性能的16位ADC，憑借其高精度、低功耗、高速接口等特性，在眾多應用領域展現出卓越的性能。在設計過程中，我們需要深入理解其技術參數、引腳功能、工作原理和布局要求，以充分發揮其優勢，確保系統的穩定性和可靠性。大家在實際應用中遇到過哪些問題呢？又是如何解決的呢？歡迎在評論區分享交流。
