在電子工程師的日常設計工作中，模擬到數字的轉換是一個關鍵環節，而選擇一款合適的ADC（模擬 - 數字轉換器）至關重要。今天，我們就來深入探討德州儀器（Texas Instruments）的ADS8380，一款高性能的18位、600 - kHz偽差分輸入微功耗采樣ADC。

文件下載：ads8380.pdf

一、產品概述

ADS8380是一款具有單端（偽差分）輸入的高性能18位、600 - kHz A/D轉換器。它采用了基于電荷再分配的逐次逼近寄存器（SAR）架構，這種架構本身就包含了采樣/保持功能。該器件集成了內置轉換時鐘、內部參考和40 - MHz SPI兼容串行接口，最大轉換時間為1.16 μs，能夠維持600 - kHz的吞吐量。

二、關鍵特性剖析

（一）高精度與高分辨率

• 分辨率：ADS8380擁有18位的分辨率，確保了在數據采集過程中能夠提供高精度的數字輸出。在實際應用中，高分辨率可以捕捉到更細微的信號變化，對于需要精確測量的場合，如醫療儀器、高精度數據采集系統等，具有重要意義。
• 線性度：積分線性度（INL）典型值為±2 LSB，最大值為±4 LSB；差分線性度（DNL）在安靜區域觀察時表現出色。良好的線性度保證了ADC輸出與輸入信號之間的線性關系，減少了誤差，提高了測量的準確性。
• 無失碼：能夠保證18位無失碼，這意味著在整個輸入范圍內，每一個可能的數字輸出都能準確對應一個模擬輸入值，避免了因失碼而導致的數據丟失或錯誤。

（二）高速采樣與動態性能

• 采樣率：高達600 - kHz的采樣率，使其能夠快速采集模擬信號，適用于需要高速數據采集的應用場景，如高速信號處理、光學網絡等。
• 動態特性：在 $f_{i}=1 kHz$ 時，SINAD（信納比）達到91 dB，SFDR（無雜散動態范圍）達到119 dB，這些優秀的動態指標表明ADS8380在處理動態信號時能夠提供清晰、準確的輸出，減少了噪聲和雜散信號的干擾。

（三）低功耗設計

• 工作模式功耗：在600 kHz的工作頻率下，功耗僅為115 mW；在休眠模式下，功耗降至15 mW；在掉電模式下，功耗更是低至10 μW。低功耗設計不僅可以降低系統的整體功耗，延長電池續航時間，還能減少散熱問題，提高系統的穩定性和可靠性。

（四）靈活的接口與輸出格式

• 高速串行接口：提供高達40 MHz的高速CMOS串行接口，方便與微控制器、FPGA等數字設備進行通信，實現快速的數據傳輸。
• 可選輸出格式：支持2's補碼或直二進制輸出格式，用戶可以根據實際需求進行選擇，提高了系統的靈活性。

三、引腳功能與連接

（一）引腳分配

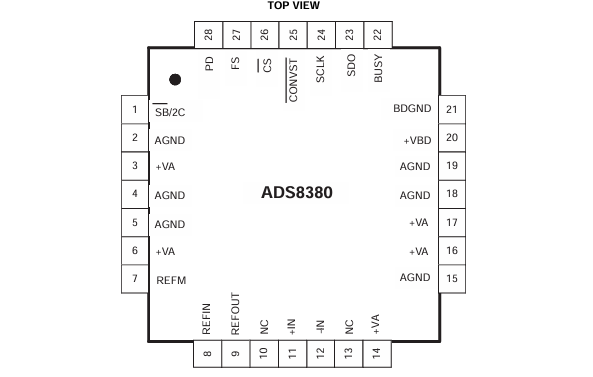

ADS8380采用28引腳的6 × 6 QFN封裝，各個引腳都有其特定的功能。例如，+IN和 - IN是模擬輸入引腳，用于連接外部模擬信號；BUSY引腳是狀態輸出引腳，當轉換正在進行時，該引腳為高電平；CONVST引腳是轉換啟動信號，用于觸發ADC開始轉換。

（二）連接注意事項

• 電源引腳：+VA是模擬電源引腳，+VBD是數字電源引腳，在連接時需要注意電源的穩定性和去耦。建議使用適當?shù)?a href="http://www.brongaenegriffin.com/tags/電容/" target="_blank">電容進行去耦，以減少電源噪聲對ADC性能的影響。
• 參考引腳：REFIN和REFM是參考輸入引腳，當使用內部參考時，REFIN和REFOUT需要短接，并使用0.1 - μF的去耦電容和1 - μF的存儲電容進行連接。如果使用外部參考，需要確保參考源的低噪聲和穩定性。
• 接地引腳：AGND和BDGND分別是模擬地和數字地，需要將它們連接到干凈的接地平面，避免接地噪聲的干擾。

四、工作原理與操作模式

（一）工作原理

ADS8380的工作基于電荷再分配的SAR架構。當轉換啟動時，差分輸入信號在內部電容陣列上進行采樣，然后通過逐次逼近的方式將模擬信號轉換為數字信號。在轉換過程中，內置的轉換時鐘控制著轉換的節奏，確保轉換的準確性和穩定性。

（二）操作模式

• 轉換與采樣：通過CONVST_QUAL信號來控制轉換和采樣的啟動。當CONVST_QUAL信號的下降沿被檢測到時，設備從采樣階段進入轉換階段；當CONVST_QUAL為高且CS為低時，設備開始采樣。
• 數據讀取：數據讀取操作可以在轉換或采樣期間進行，并且與轉換控制相互獨立。在SPI接口模式下，通過CS和SCLK信號來控制數據的讀取；在使用FS信號的串行接口模式下，F(xiàn)S信號用于幀同步，控制數據的讀取。
• 功率節省模式：ADS8380提供了兩種功率節省模式，即全功率下降模式和休眠模式。在全功率下降模式下，通過將PD引腳置為高電平來激活，此時功耗僅為2 uA；休眠模式在轉換結束時，如果CONVST_QUAL保持低電平，則自動進入，功耗為3 mA。

五、典型應用案例

（一）醫療儀器

在醫療儀器中，如心電圖儀、血壓計等，需要高精度的數據采集來監測人體生理信號。ADS8380的高分辨率和高精度特性能夠準確捕捉到微弱的生理信號變化，為醫生提供準確的診斷依據。同時，其低功耗設計可以延長電池續航時間，方便患者使用。

（二）光學網絡

在光學網絡中，需要高速、準確地采集光信號。ADS8380的600 - kHz采樣率和優秀的動態性能能夠滿足光信號采集的需求，確保數據的快速、準確傳輸。

六、布局與設計注意事項

（一）布局要求

由于ADS8380通常與數字邏輯、微控制器等設備緊密相鄰，因此在布局時需要注意將關鍵的模擬信號與數字信號進行隔離，減少數字信號對模擬信號的干擾。建議使用專門的模擬接地平面來連接AGND和BDGND引腳，避免接地噪聲的影響。

（二）電源去耦

為了保證電源的穩定性，需要在電源引腳附近使用適當?shù)娜ヱ铍娙?。對?VA和+VBD引腳，建議使用0.1 - μF的陶瓷電容和1 - μF的電容進行去耦，以減少電源噪聲對ADC性能的影響。

（三）參考電壓

參考電壓的穩定性對ADC的性能至關重要。如果使用外部參考，需要確保參考源能夠驅動旁路電容而不發生振蕩。建議在REFIN和REFM引腳之間使用0.1 - μF的旁路電容。

七、總結

ADS8380以其高精度、高速度、低功耗和靈活的接口等特性，成為了電子工程師在數據采集和信號處理領域的理想選擇。無論是在醫療儀器、光學網絡還是其他高精度應用中，它都能夠提供可靠的性能。在實際設計過程中，我們需要充分了解其特性和要求，合理布局和連接，以確保其性能的充分發揮。希望通過本文的介紹，能夠幫助各位工程師更好地理解和應用ADS8380這款優秀的ADC產品。你在使用類似ADC產品時遇到過哪些問題呢？歡迎在評論區分享交流。
