在電子設計領域，A/D轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。今天，我們要深入探討一款性能卓越的A/D轉換器——TI的ADC12L063，它在眾多應用場景中都有著出色的表現。

文件下載：adc12l063.pdf

一、產品概述

ADC12L063是一款單芯片CMOS模擬 - 數字轉換器，能夠以最低62兆樣本每秒（MSPS）的速度將模擬輸入信號轉換為12位數字字。它采用差分、流水線架構，并配備數字誤差校正和片上采樣保持電路，在提供出色動態性能的同時，還能最大限度地減小芯片尺寸和功耗。該器件在單3.3V電源下工作，在62 MSPS時僅消耗354 mW的功率（包括參考電流），并且具有掉電功能，可將功耗降低至僅50 mW。

（一）產品特性

• 單電源操作：僅需一個+3.3V電源，簡化了電源設計。
• 低功耗：正常工作時功耗低，掉電模式下功耗更低，適合對功耗敏感的應用。
• 片上參考緩沖器：方便使用，提高了參考電壓的穩定性。

（二）應用領域

ADC12L063的應用非常廣泛，涵蓋了超聲和成像、儀器儀表、蜂窩基站/通信接收器、聲納/雷達、xDSL、無線本地環路、數據采集系統以及DSP前端等領域。

二、關鍵規格參數

（一）靜態特性

• 分辨率：12位，無丟失碼，能夠提供較高的精度。
• 積分非線性（INL）：典型值為±1.0 LSB，最大值為±2.4 LSB，反映了轉換器輸出與理想直線的偏差程度。
• 差分非線性（DNL）：典型值為±0.5 LSB，衡量了相鄰代碼之間的步長偏差。
• 增益誤差：正誤差最大為 - 0.8 %FS，負誤差最大為 +0.1 ±3 %FS，體現了實際增益與理想增益的差異。
• 偏移誤差：在 $V{IN+} = V{IN-}$ 時，典型值為 +0.1，最大值為 ±0.9 %FS，是輸入為零時輸出與理想值的偏差。

（二）動態特性

• 全功率帶寬：170 MHz，表明該轉換器在較寬的頻率范圍內都能保持較好的性能。
• 信噪比（SNR）：在 $f{IN} = 1 MHz$ 時，典型值為66 dB；在 $f{IN} = 10 MHz$ 時，最小值為63.3 dB，反映了信號與噪聲的比例關系。
• 無雜散動態范圍（SFDR）：在 $f{IN} = 1 MHz$ 時，典型值為82 dB；在 $f{IN} = 10 MHz$ 時，最小值為78 dB，衡量了轉換器抑制雜散信號的能力。

（三）其他參數

• 數據延遲：6個時鐘周期，這是從采樣到輸出有效數據的延遲時間。
• 電源電壓：+3.3V ± 300 mV，在這個電壓范圍內，轉換器能夠穩定工作。

三、引腳說明與等效電路

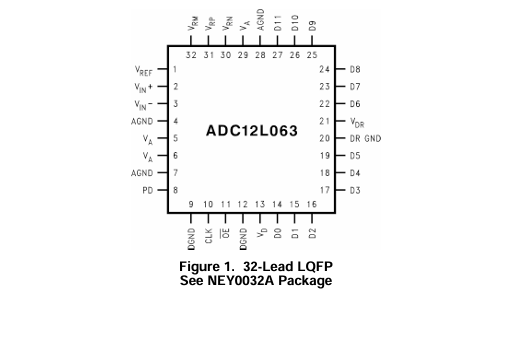

ADC12L063共有32個引腳，可分為模擬輸入輸出、數字輸入輸出、模擬電源和數字電源等幾類。下面我們來詳細了解一下各個引腳的功能。

（一）模擬輸入輸出引腳

• VIN+ 和 VIN-：分別為非反相和反相模擬信號輸入引腳。在1.0V參考電壓下輸入信號電平為1.0 Vp.p。為獲得最佳性能，建議使用差分輸入信號；對于單端操作，可將VIN - 連接到Vcm。
• VREF：參考輸入引腳，應通過一個0.1 μF的單片電容旁路到AGND。VREF的標稱值為1.0V，范圍應在0.8V至1.2V之間。

（二）數字輸入輸出引腳

• CLK：數字時鐘輸入引腳，時鐘頻率范圍為1 MHz至70 MHz（典型值），在62 MHz時性能有保證。采樣在時鐘上升沿進行。
• OE：輸出使能引腳，低電平時使能三態數據輸出引腳；高電平時，輸出處于高阻態。
• PD：掉電輸入引腳，高電平時將轉換器置于掉電模式，功耗降低至50 mW；低電平時，轉換器處于活動模式。
• D0 - D11：數字數據輸出引腳，組成12位轉換結果。D0是最低有效位（LSB），D11是最高有效位（MSB）。

（三）電源引腳

• VA：正模擬電源引腳，應連接到穩定的+3.3V電源，并通過0.1 μF單片電容和10 μF電容旁路到AGND。
• AGND：模擬電源的接地引腳。
• VD：正數字電源引腳，應連接到與VA相同的穩定+3.3V電源，并通過0.1 μF單片電容和10 μF電容旁路到DGND。
• DGND：數字電源的接地引腳。

四、電氣特性

（一）靜態特性

在靜態特性方面，分辨率、INL、DNL、增益誤差和偏移誤差等參數都對轉換器的精度有著重要影響。例如，INL和DNL反映了轉換器輸出的線性度，較小的INL和DNL值意味著更準確的轉換結果。

（二）動態特性

動態特性中的全功率帶寬、SNR、SFDR等參數則體現了轉換器在不同頻率下的性能表現。全功率帶寬決定了轉換器能夠處理的信號頻率范圍，而SNR和SFDR則反映了信號的質量和抗干擾能力。

（三）電源特性

電源特性方面，模擬電源電流、數字電源電流和輸出電源電流等參數影響著整個系統的功耗。通過合理設計電源電路，可以降低系統的功耗，提高能源效率。

五、應用注意事項

（一）工作條件

為了確保ADC12L063的正常工作，建議遵循以下工作條件：

• $3.0 V \leq V_{A} \leq 3.6 V$
• $V{D}=V{A}$
• $1.5 V \leq V{D R} \leq V{D}$
• $1 MHz \leq f_{C L K} \leq 70 MHz$
• $0.8 V \leq V_{REF} \leq 1.2 V$

（二）模擬輸入

模擬輸入信號的質量對轉換結果至關重要。建議使用差分輸入信號，并確保輸入信號的峰 - 峰值電壓等于參考電壓 $V{REF}$，且以 $V{CM}$ 為中心。同時，要注意輸入信號的幅度和相位關系，避免因信號偏差導致的誤差。

（三）數字輸入

數字輸入信號中的時鐘信號（CLK）要穩定且抖動小，時鐘頻率應在規定范圍內。此外，時鐘信號的占空比也會影響轉換器的性能，雖然ADC12L063在35% - 65%的占空比范圍內都能保持較好的性能，但仍建議盡量接近50%。

（四）輸出

在驅動高電容總線時要格外小心，因為輸出驅動器需要為每次轉換充電，過大的電容會導致瞬時數字電流增大，從而產生片上接地噪聲并耦合到模擬電路中，降低動態性能。為了減少這種影響，可以在每個數據輸出線上串聯47Ω - 56Ω的電阻，并在ADC輸出和其他電路之間連接緩沖器。

（五）電源供應

電源供應方面，電源引腳應通過10 μF電容和0.1 μF陶瓷芯片電容旁路，且這些電容應靠近電源引腳放置。同時，要確保電源噪聲低于100 mVP - P，避免在電源引腳出現過壓情況。

（六）布局和接地

正確的布局和接地對于保證準確轉換至關重要。應將模擬電路和數字電路分開布局，將ADC12L063置于兩者之間。DR GND引腳不應與其他接地引腳靠近連接，以防止輸出電流瞬變產生的噪聲影響轉換過程。此外，要盡量縮短時鐘線的長度，并避免時鐘線與其他信號交叉。

六、常見應用陷阱及解決方法

（一）輸入電壓超出電源軌

輸入電壓超出電源軌可能導致錯誤或不穩定的操作。為避免這種情況，所有輸入電壓不應超過電源軌100 mV。對于可能出現過沖或下沖的高速數字組件，可以在其輸入串聯50Ω - 100Ω的電阻。

（二）驅動高電容數字數據總線

驅動高電容數字數據總線會增加輸出驅動器的負擔，導致動態性能下降。解決方法是對數字數據輸出進行緩沖，并在每個數字輸出端添加47Ω - 56Ω的串聯電阻，以限制輸出電流。

（三）使用不合適的放大器驅動模擬輸入

由于輸入電容會隨時鐘相位變化，使用不合適的放大器可能導致性能下降。建議選擇能夠穩定驅動動態負載的放大器，如LMH6702、LMH6622和LMH6628，并在放大器輸出端添加小串聯電阻和電容。

（四）參考引腳超出指定范圍

參考引腳的電壓應在0.8V - 1.2V范圍內，超出此范圍可能導致性能下降。因此，要確保參考電壓穩定在指定范圍內。

（五）時鐘源抖動過大或時鐘線過長

時鐘源抖動過大或時鐘線過長會導致采樣間隔變化，從而增加輸出噪聲并降低SNR和SINAD性能。解決方法是使用無抖動的時鐘源，并通過緩沖器將ADC時鐘與數字電路隔離，同時盡量縮短時鐘線的長度。

七、總結

ADC12L063是一款性能卓越、功能強大的A/D轉換器，它在低功耗、高速度和高精度等方面都有著出色的表現。然而，在實際應用中，我們需要注意各個方面的細節，包括工作條件、輸入輸出信號處理、電源供應、布局和接地等，以確保其能夠發揮出最佳性能。希望通過本文的介紹，能幫助電子工程師們更好地理解和應用ADC12L063，在實際項目中取得更好的設計效果。大家在使用過程中遇到過哪些問題呢？歡迎在評論區分享交流。
