在電子設計領域，模擬 - 數字轉換器（ADC）是連接現實世界模擬信號與數字系統的關鍵橋梁。TI 公司的 ADC10040 就是這樣一款性能卓越的 10 位、40 MSPS 的 A/D 轉換器，接下來我將從多個方面對其進行詳細剖析。

文件下載：adc10040.pdf

一、產品概述

ADC10040 采用單 3.0V 電源供電，能將模擬輸入信號以每秒 4000 萬個樣本（40 MSPS）的速度轉換為 10 位數字字。它運用差分、流水線架構，并配備數字誤差校正和片上采樣保持電路，不僅能有效降低功耗，還具備出色的動態性能。獨特的采樣保持級使其全功率帶寬達到了 400 MHz。其低功耗特性在當今節能需求日益增長的環境下尤為突出，在 40 MSPS 時僅消耗 55.5 mW 功率，待機模式下更是低至 13.5 mW。

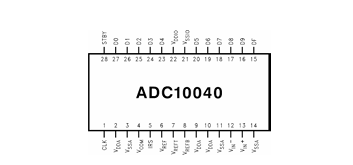

此外，還有 AEC - Q100 Grade 3 合格的 ADC10040Q 版本，適用于汽車級應用。該器件采用 28 引腳 TSSOP 封裝，工作溫度范圍為 -40°C 至 +85°C，能滿足工業和汽車等多種環境的使用要求。

二、產品特性與規格

（一）特性亮點

1. 多種輸入量程選擇：支持 2.0 VP - P、1.5 VP - P 或 1.0 VP - P 的滿量程輸入擺幅，能根據不同的應用需求靈活調整輸入范圍。
2. 低功耗設計：正常工作時功耗低，且具備待機模式，可進一步降低功耗，延長設備續航時間或減少散熱需求。
3. 片上資源豐富：集成了參考電壓源和采樣保持放大器，簡化了外部電路設計，提高了系統的集成度和穩定性。
4. 數據格式可選：提供偏移二進制或二進制補碼兩種數據格式，方便與不同的數字系統進行接口。
5. 輸出驅動靈活：獨立可調的輸出驅動電源，可適應 2.5V 和 3.3V 邏輯系列，增強了與其他數字電路的兼容性。

（二）關鍵規格參數

二、產品特性與規格

（一）特性亮點

這兩天在研究 TI 的 ADC10040 這款 A/D 轉換器，不得不說它的特性亮點還挺多，對咱們電子工程師的設計工作幫助很大。

1. 多種輸入量程選擇 ADC10040 支持 2.0 VP - P、1.5 VP - P 或 1.0 VP - P 的滿量程輸入擺幅。這就好比給我們提供了好幾把不同刻度的尺子，在實際應用中，我們可以根據具體需求靈活調整輸入范圍。比如說在一些對信號幅度要求比較嚴格的場合，我們就能精準地選擇合適的量程，讓測量更加準確。
2. 低功耗設計 低功耗一直是電子設備追求的目標，這款轉換器在這方面表現出色。正常工作時功耗低，而且還有待機模式。想象一下，在一些電池供電的設備中，待機模式能進一步降低功耗，就相當于給電池省著用，能大大延長設備的續航時間，或者減少散熱需求，讓設備運行得更穩定。
3. 片上資源豐富 它集成了參考電壓源和采樣保持放大器，這可真是幫了大忙。以前設計電路的時候，還得單獨去設計這些模塊，不僅麻煩，還容易出問題。現在有了片上集成，電路設計一下子就簡化了，系統的集成度和穩定性也提高了，我們的工作效率也跟著上去了。
4. 數據格式可選 提供偏移二進制或二進制補碼兩種數據格式，這就給我們和不同的數字系統進行接口提供了便利。不同的數字系統可能對數據格式有不同的要求，有了這兩種選擇，我們就能更好地適配各種系統，避免了很多兼容性問題。
5. 輸出驅動靈活 獨立可調的輸出驅動電源，可以適應 2.5V 和 3.3V 邏輯系列。在實際設計中，我們經常會遇到不同邏輯電平的數字電路，有了這個靈活的輸出驅動，就能輕松地和這些電路進行連接，增強了與其他數字電路的兼容性。

（二）關鍵規格參數

下面來看看 ADC10040 的關鍵規格參數，這些參數就像是它的“武功秘籍”，決定了它在不同應用場景中的表現。

分辨率為 10 位，這意味著它能夠?qū)斎胄盘?hào)進行比較精細的量化，在一些對精度要求不是特別高的場合，這個分辨率已經足夠了。轉換速率達到 40 MSPS，也就是每秒能進行 4000 萬次采樣，對于一些高速信號的采集來說，這個速度還是比較可觀的。全功率帶寬有 400 MHz，說明它在較寬的頻率范圍內都能保持較好的性能。

差分非線性（DNL）、信噪比（SNR）和無雜散動態范圍（SFDR）這些參數則反映了它的信號處理能力。DNL 越小，說明轉換的線性度越好；SNR 越高，說明信號中的噪聲越??；SFDR 越大，說明信號中的雜散成分越少。這些參數都決定了它在實際應用中對信號的還原和處理能力。

功耗方面，在 40 MHz 的工作頻率下，功耗為 55.5 mW，結合前面提到的低功耗設計，在一些對功耗敏感的應用中，它的優勢就更加明顯了。

在實際設計中，我們要根據具體的應用需求，綜合考慮這些參數，看看 ADC10040 是否能滿足我們的要求。比如說，如果我們要設計一個高速數據采集系統，那么轉換速率和全功率帶寬就會是我們重點關注的參數；如果是設計一個低功耗的手持設備，那么功耗和 SNR 這些參數就會更加重要。大家在使用的時候，也可以多思考一下這些參數之間的關系，說不定能挖掘出更多的應用潛力。
