SiC碳化硅MOSFET短路保護中兩級關斷（2LTO）機制的決定性地位及其物理本源深度解析

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

執行摘要

在功率半導體技術從傳統的硅（Si）基絕緣柵雙極晶體管（IGBT）向碳化硅（SiC）金屬氧化物半導體場效應晶體管（MOSFET）演進的歷史進程中，行業面臨著一個嚴峻的物理挑戰：SiC器件雖然在開關速度、耐壓能力和導通損耗方面展現出卓越的性能，但其短路耐受時間（Short-Circuit Withstand Time, SCWT）顯著縮短，通常僅為2微秒至5微秒，遠低于硅基IGBT通常具備的10微秒安全裕度。這種“魯棒性缺口”迫使業界必須重新審視驅動保護策略的底層邏輯。

傾佳電子旨在通過詳盡的物理分析和工程實證，確立兩級關斷（Two-Level Turn-Off, 2LTO）機制在SiC MOSFET短路保護中的核心地位。研究表明，2LTO之所以成為最強有力的解決方案，其根本原因在于它通過主動調制柵極電壓（VGS?），巧妙地利用了SiC MOSFET轉移特性中的高跨導和飽和電流對柵壓的強依賴性。不同于試圖在極短時間內強行切斷巨大電流的“硬關斷”（Hard Turn-Off），也不同于單純延長關斷時間導致熱量累積的“軟關斷”（Soft Turn-Off），2LTO機制在物理層面上將短路保護過程解耦為“電流限制”與“能量關斷”兩個獨立且可控的階段。

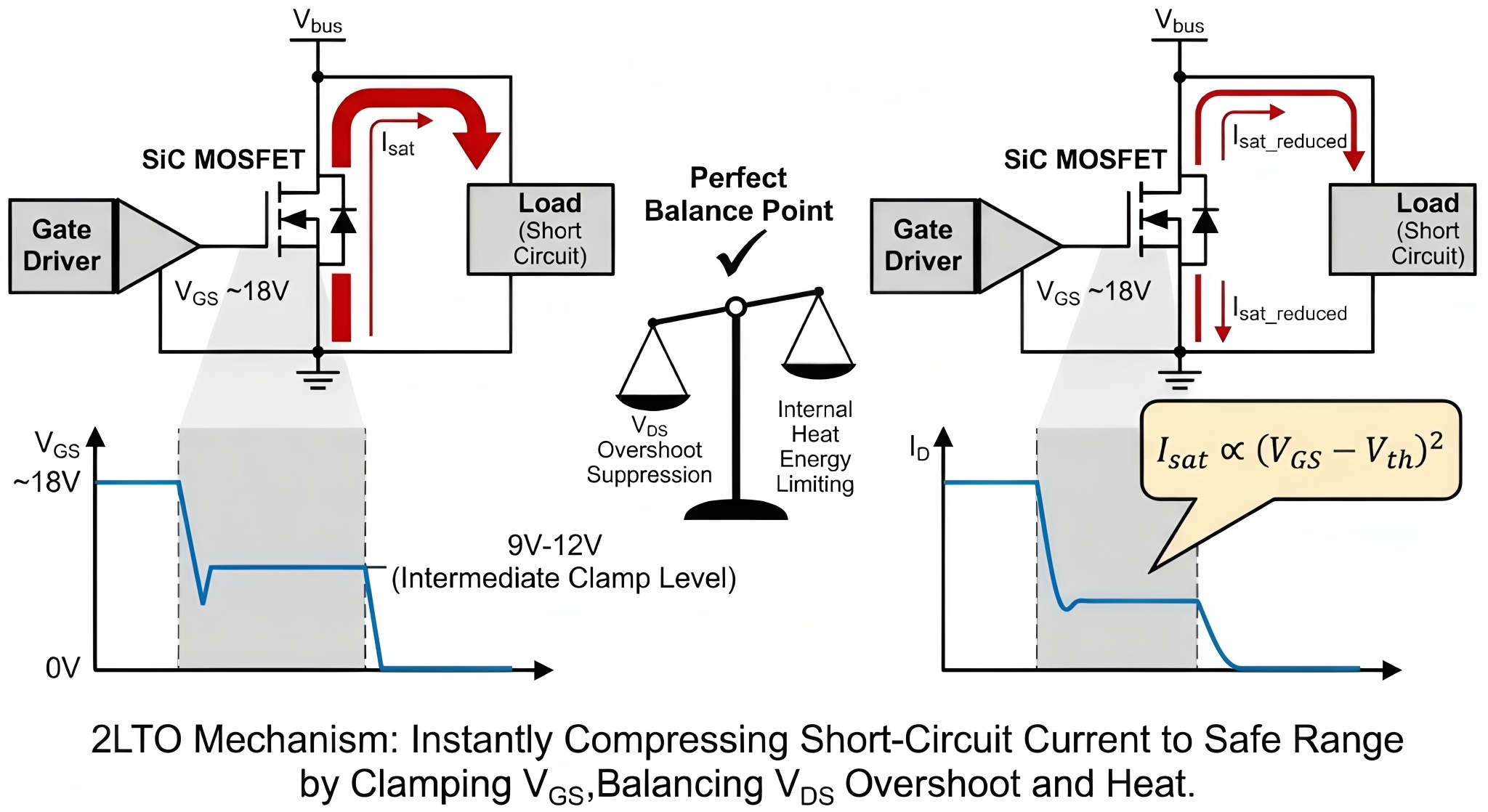

通過將柵極電壓鉗位在中間電平（通常為9V-12V），2LTO利用Isat?∝(VGS??Vth?)2的物理規律，在不切斷電路的前提下瞬間將短路電流壓縮至安全范圍，從而在抑制漏源極電壓（VDS?）過沖和限制芯片內部熱能沉積之間找到了完美的平衡點。傾佳電子將從半導體物理、電熱動力學、寄生參數影響及驅動電路實現等多個維度，深入剖析這一機制的科學必然性。

1. 碳化硅功率器件的短路脆弱性悖論

碳化硅材料的寬禁帶（3.26 eV）、高臨界擊穿電場（約為硅的10倍）以及高熱導率特性，使其成為高壓、高頻、高溫電力電子應用的首選材料 。然而，正是這些賦予其卓越性能的物理屬性，在短路工況下轉化為了致命的脆弱性。理解這一悖論是解析保護策略的前提。

1.1 功率密度的雙刃劍

為了充分利用SiC的高擊穿場強，商業化SiC MOSFET通常設計有極薄的漂移層和較小的芯片面積。在同等電流和電壓等級下，SiC芯片的有源區面積僅為Si IGBT的五分之一甚至十分之一 。這種極端的尺寸縮減帶來了兩個直接后果：

極低的熱容（Thermal Capacitance）： 芯片內部能夠緩沖熱沖擊的物質質量顯著減少。

極高的短路電流密度： 在短路發生時，流經單位面積的電流急劇增加，導致焦耳熱的產生速率呈指數級上升。

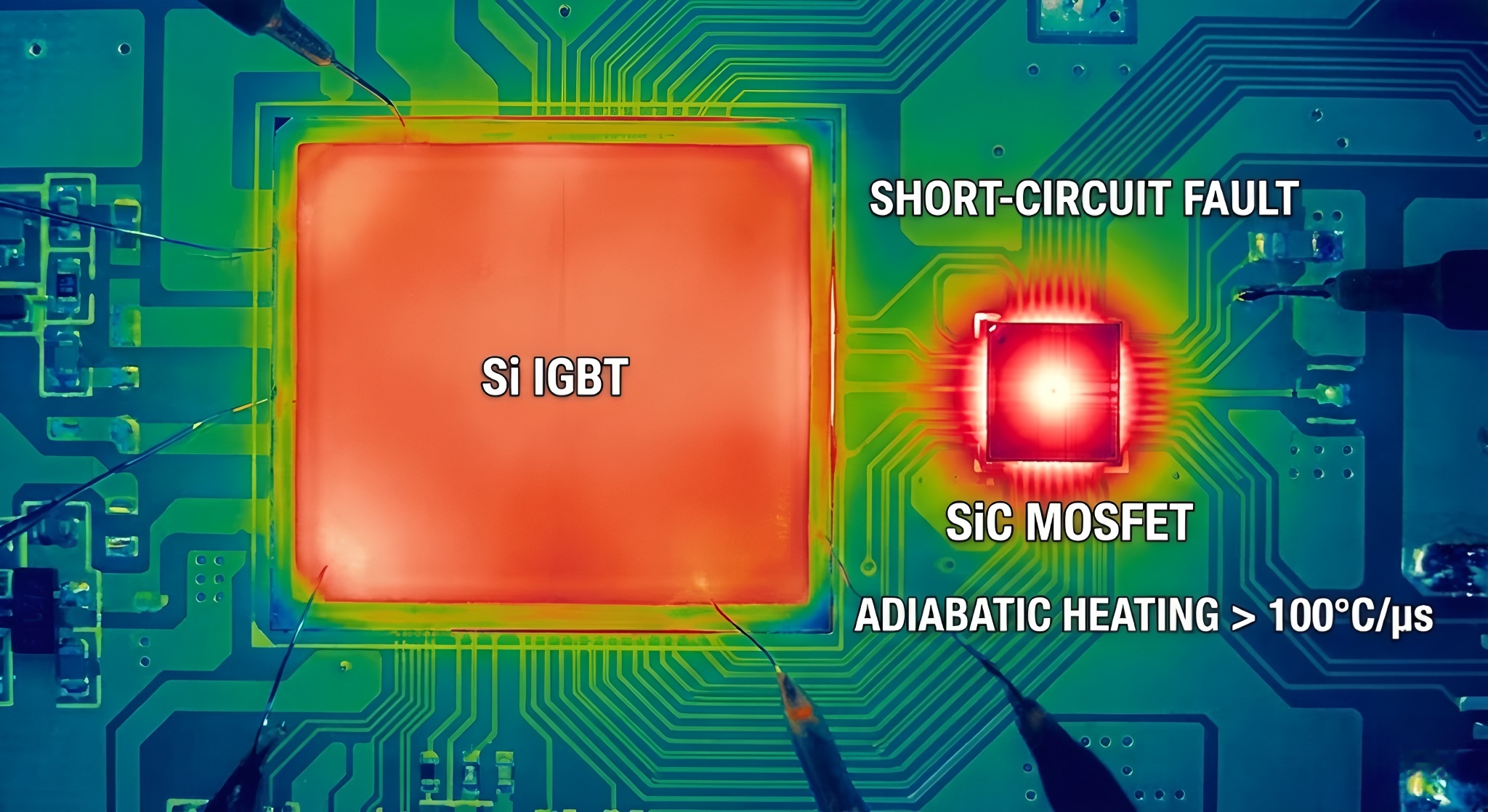

當短路發生時（無論是硬開關故障HSF還是負載短路故障FUL），SiC MOSFET內部的結溫（Tj?）會以超過100°C/μs的速率飆升 。由于熱傳導的時間常數遠大于短路持續時間，產生的熱量幾乎完全積聚在漂移區和溝道附近的微小體積內，形成絕熱加熱過程。一旦溫度超過鋁源極金屬的熔點（約660°C）或?qū)е聳艠O氧化層（SiO2?）發生不可逆的介質擊穿，器件將發生災難性失效 。

1.2 保護的時間窗口與電壓困境

面對如此劇烈的溫升，保護電路必須在極短的時間窗口（<3μs）內做出反應并切斷電流。然而，這里存在一個基本的物理矛盾：電磁感應定律與熱力學極限的沖突。

根據電路基本定律，關斷過程中的電壓過沖（Vpeak?）由下式?jīng)Q定：

Vpeak?=VDC?+Lσ??dtdi?

其中，VDC?為母線電壓，Lσ?為回路寄生電感，di/dt為電流變化率。

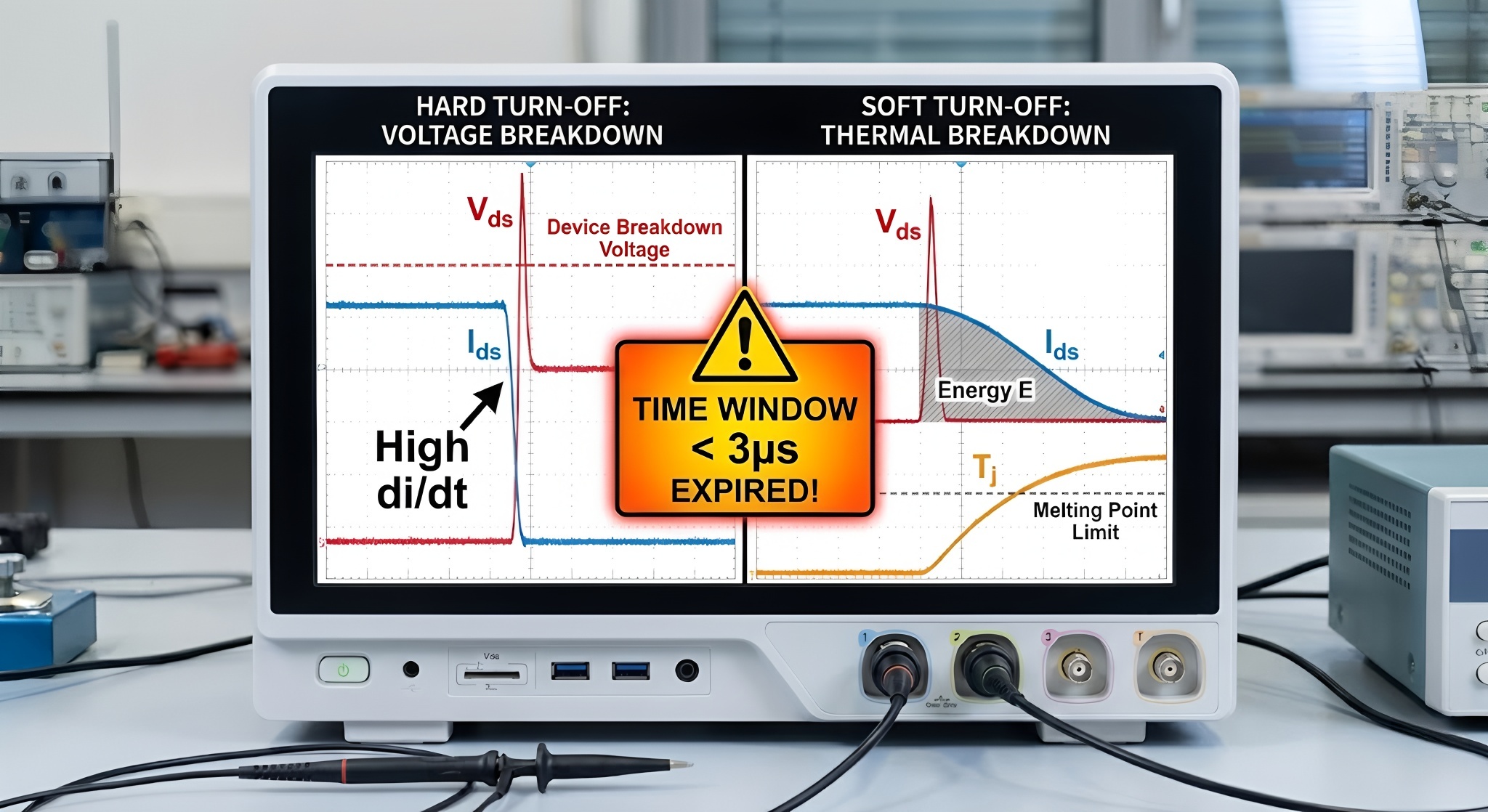

由于SiC MOSFET的短路飽和電流（Isat?）極高（可達額定電流的10倍以上），如果在極短時間內強行關斷（硬關斷），巨大的di和極小的dt將導致di/dt數值極大，進而在寄生電感上感應出足以擊穿器件的電壓尖峰 。反之，如果為了降低電壓尖峰而采用傳統的軟關斷（通過增大柵極電阻Rg?），雖然降低了di/dt，但延長了電流流過器件的時間。在幾千伏、幾千安培的短路工況下，每一納秒的延遲都意味著巨大的能量（E=∫V?Idt）注入芯片，極易突破熱容極限導致熱擊穿 。

因此，傳統的保護策略陷入了“要么被電壓擊穿，要么被熱量燒毀”的死循環。打破這一循環的唯一途徑，是從器件物理層面改變電流的關斷軌跡，這正是兩級關斷（2LTO）機制的切入點。

2. 碳化硅MOSFET短路行為的微觀物理機制

要理解2LTO為何是“最有力”的方案，必須深入剖析SiC MOSFET在短路狀態下的微觀物理行為，特別是其與Si IGBT的本質區別。

2.1 跨導與飽和電流的強依賴性

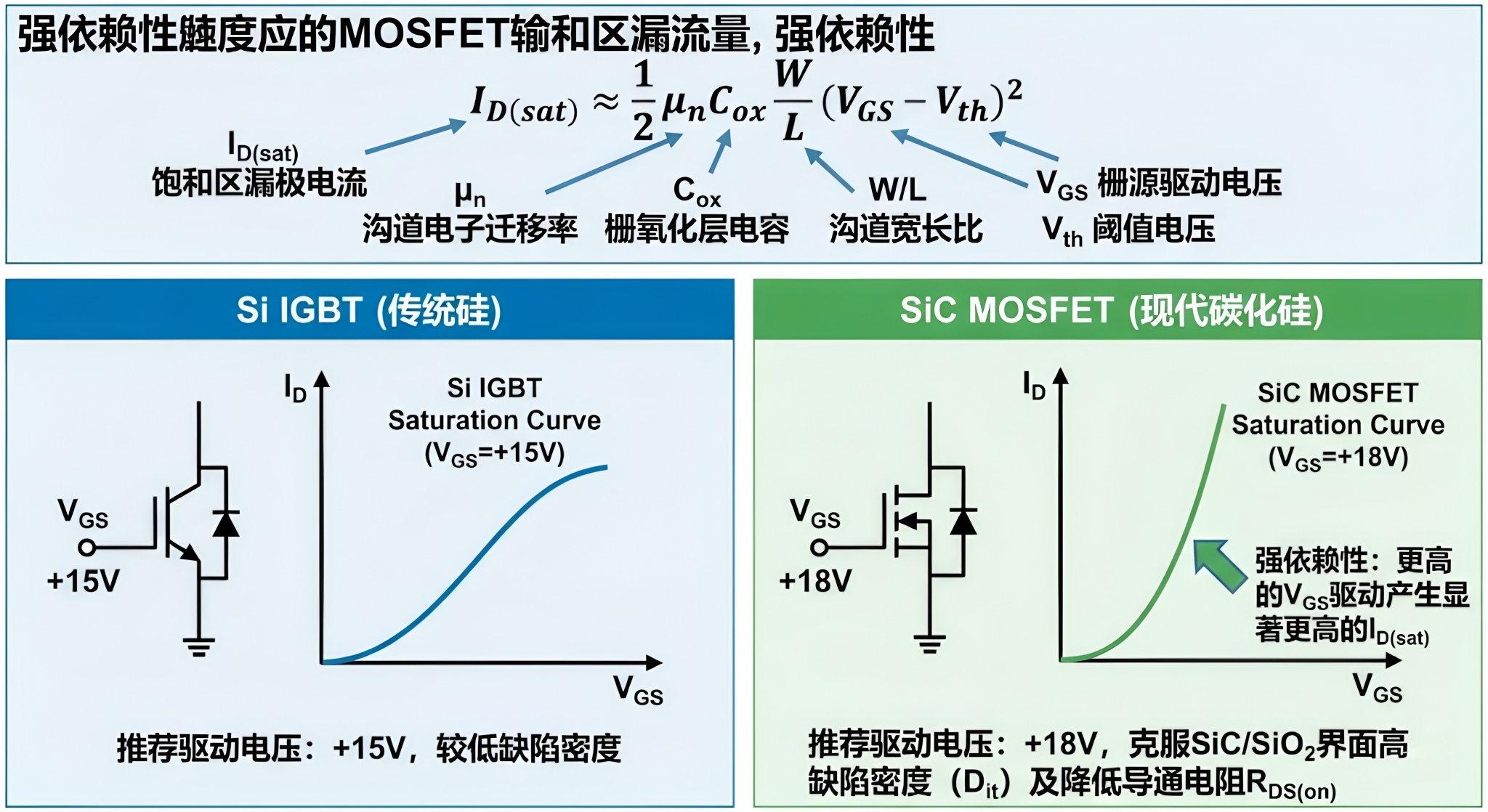

MOSFET是電壓控制型器件，其在飽和區（短路時的工作區域）的漏極電流（ID?）主要由柵源電壓（VGS?）決定。其物理方程可近似表達為：

ID(sat)?≈21?μn?Cox?LW?(VGS??Vth?)2

其中：

μn? 為溝道電子遷移率。

Cox? 為單位面積柵氧化層電容。

W/L 為溝道寬長比。

VGS? 為柵源驅動電壓。

Vth? 為閾值電壓。

關鍵物理差異： 為了克服SiC/SiO2界面處較高的缺陷密度（Dit?）導致的低溝道遷移率，并降低導通電阻（RDS(on)?），現代SiC MOSFET通常需要較高的柵極驅動電壓，一般推薦為+18V 。相比之下，Si IGBT通常驅動電壓為+15V。

由于飽和電流與過驅動電壓（VGS??Vth?）的平方成正比，SiC MOSFET在+18V驅動下的短路飽和電流極高。與之形成鮮明對比的是，IGBT由于其雙極型晶體管的退飽和效應（Desaturation），短路電流通常被限制在額定電流的4-6倍，且具有自限流特性 。SiC MOSFET缺乏這種內在的自限流機制，其短路電流表現為純粹的壓控電流源特性，且幅值巨大。這意味著在短路發生的瞬間，SiC器件內部的功率耗散密度遠超IGBT。

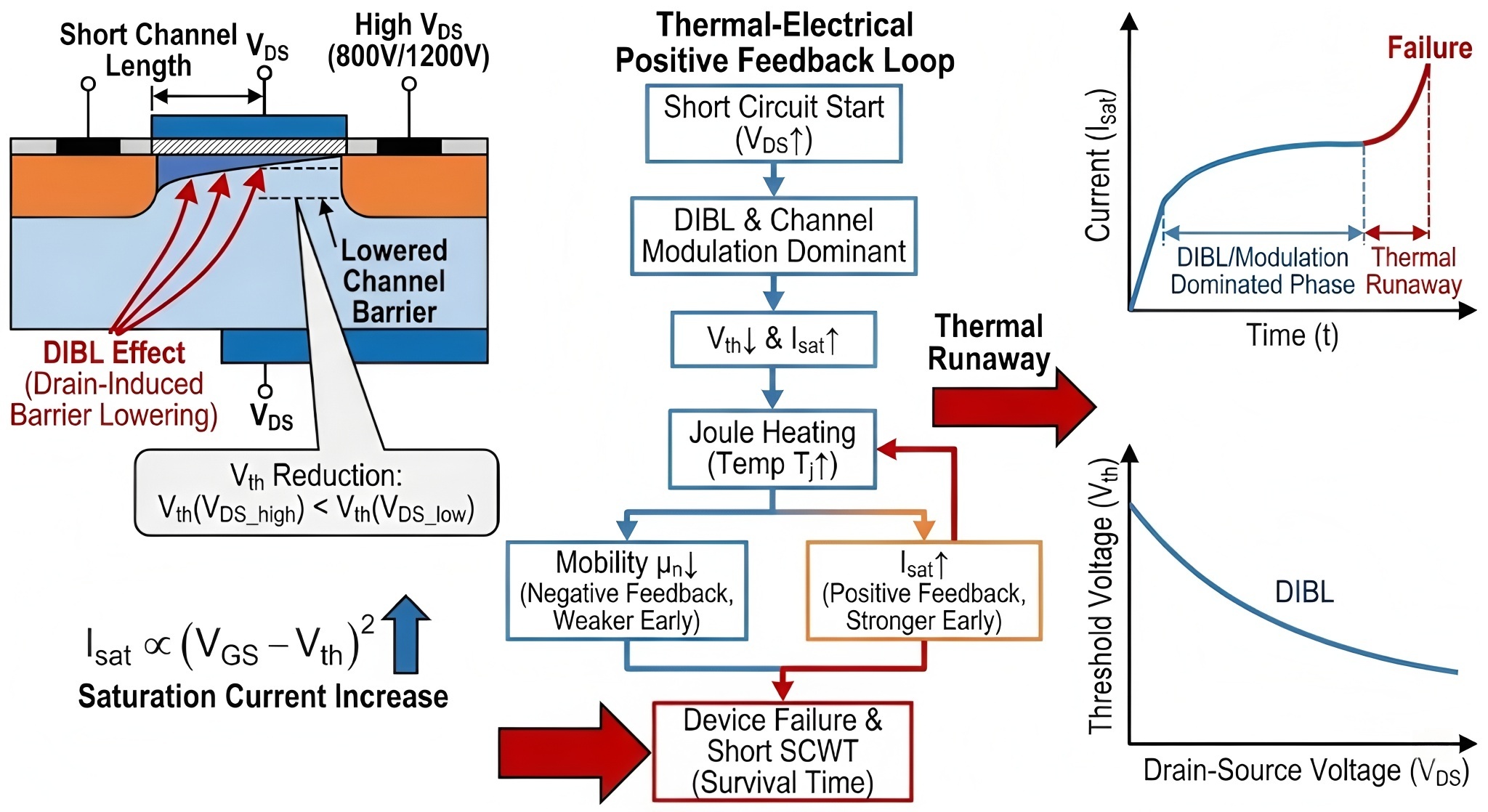

2.2 短溝道效應與DIBL導致的正反饋

為了追求更低的RDS(on)?，SiC MOSFET設計趨向于更短的溝道長度。這引入了顯著的短溝道效應，特別是漏致勢壘降低效應（Drain-Induced Barrier Lowering, DIBL） 。

在短路發生時，漏源電壓（VDS?）迅速上升至母線電壓（例如800V或1200V）。高VDS?會導致溝道勢壘降低，進而導致閾值電壓（Vth?）顯著下降 。根據上述飽和電流公式，隨著Vth?的降低，(VGS??Vth?)項增大，導致飽和電流進一步增加。

此外，雖然隨著溫度升高，電子遷移率μn?會因聲子散射而下降（負溫度系數），但在短路初期，DIBL效應和通道電導調制往往占據主導，導致電流在短時間內不僅不下降，反而可能上升，形成危險的熱-電正反饋循環 。這種不穩定性使得SiC MOSFET在全電壓、全柵壓下的生存時間極短。

2.3 缺乏“拐點”的輸出特性

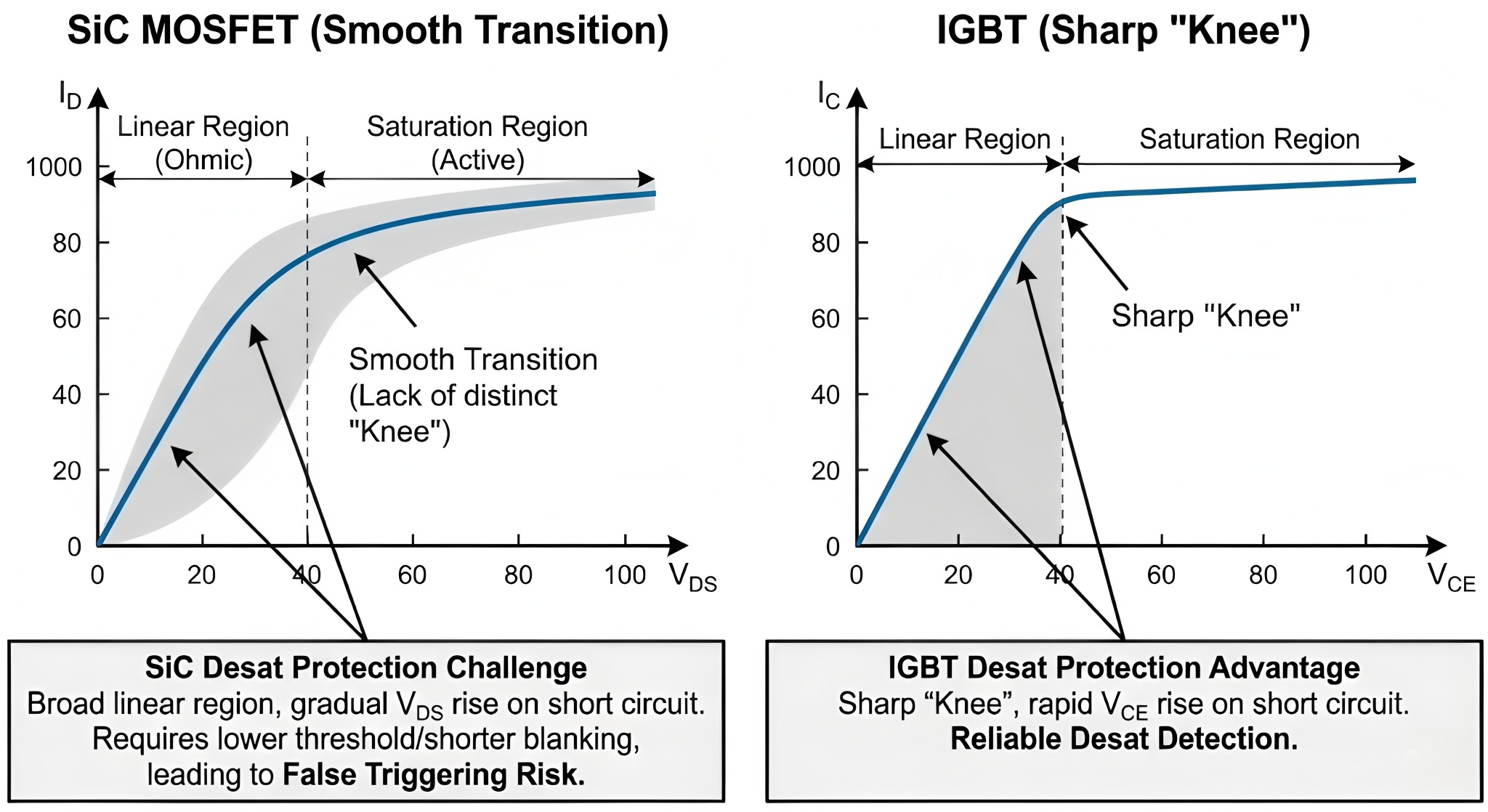

SiC MOSFET的輸出特性曲線（I-V曲線）顯示，其從線性區（歐姆區）向飽和區（有源區）的過渡非常平滑，缺乏IGBT那樣明顯的“拐點”（Knee） 。

對于IGBT： 當發生短路，工作點迅速越過拐點進入飽和區，VCE?迅速上升，這一特性使得基于電壓檢測的退飽和（Desat）保護非?？煽?。

對于SiC MOSFET： 由于線性區范圍極寬，且過渡平緩，當短路發生時，VDS?的上升可能不如IGBT那樣陡峭和明確，尤其是在部分短路或低阻抗短路時。這導致傳統的Desat檢測電路需要設置更低的閾值或更短的消隱時間，但這又極易引起誤觸發。

綜上所述，SiC MOSFET的物理特性決定了其短路保護必須解決“電流極大”、“耐受時間極短”和“關斷電壓過沖極高”這三個核心難題。

3. 兩級關斷（2LTO）機制的物理重構與核心原理

兩級關斷（2LTO）之所以成為最強有力的方案，是因為它不試圖與其物理特性對抗，而是利用其物理特性——特別是利用柵極電壓對飽和電流的強控制能力，來重構關斷過程。

3.1 機制分解：從單步到分步的能量管理

傳統的關斷是一步到位的：從VGS_on?（如+18V）直接拉低到VGS_off?（如-5V）。而在2LTO機制中，關斷過程被精細地分解為三個物理階段：

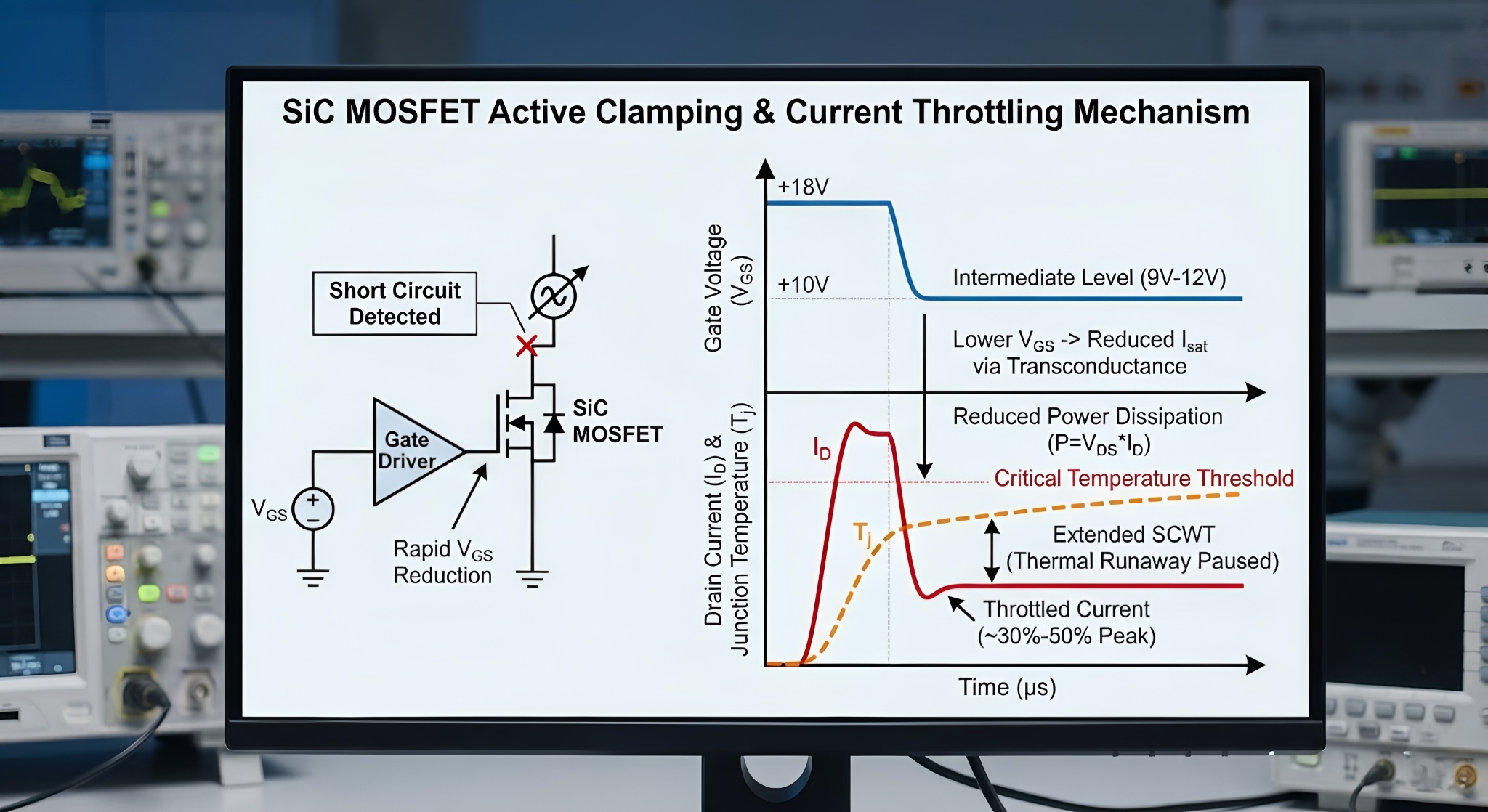

第一階段：主動鉗位與電流節流（Current Throttling Phase）

當檢測電路（如基于分流器、羅氏線圈或快速Desat）識別出短路后，驅動器并不立即關斷器件，而是迅速將柵極電壓VGS?從工作電壓（+18V）降低到一個預設的中間電平（Intermediate Level），通常設定在9V至12V之間 。

物理本源： 這一動作利用了SiC MOSFET跨導的特性。當VGS?從18V降至10V時，盡管器件仍處于導通狀態，但根據平方律關系，其飽和電流能力（Isat?）將呈現非線性的劇烈下降。實驗數據顯示，這一動作可將短路電流瞬間壓縮至峰值的30%-50% 。

熱學意義： 功率耗散 P=VDS?×ID?。通過強制降低ID?，芯片內部的熱產生率瞬間降低一半以上。這實際上是在“暫?！睙崾Э氐牡褂嫊r，極大地延緩了結溫上升至破壞閾值的時間，從而有效延長了器件的短路耐受時間（SCWT） 。

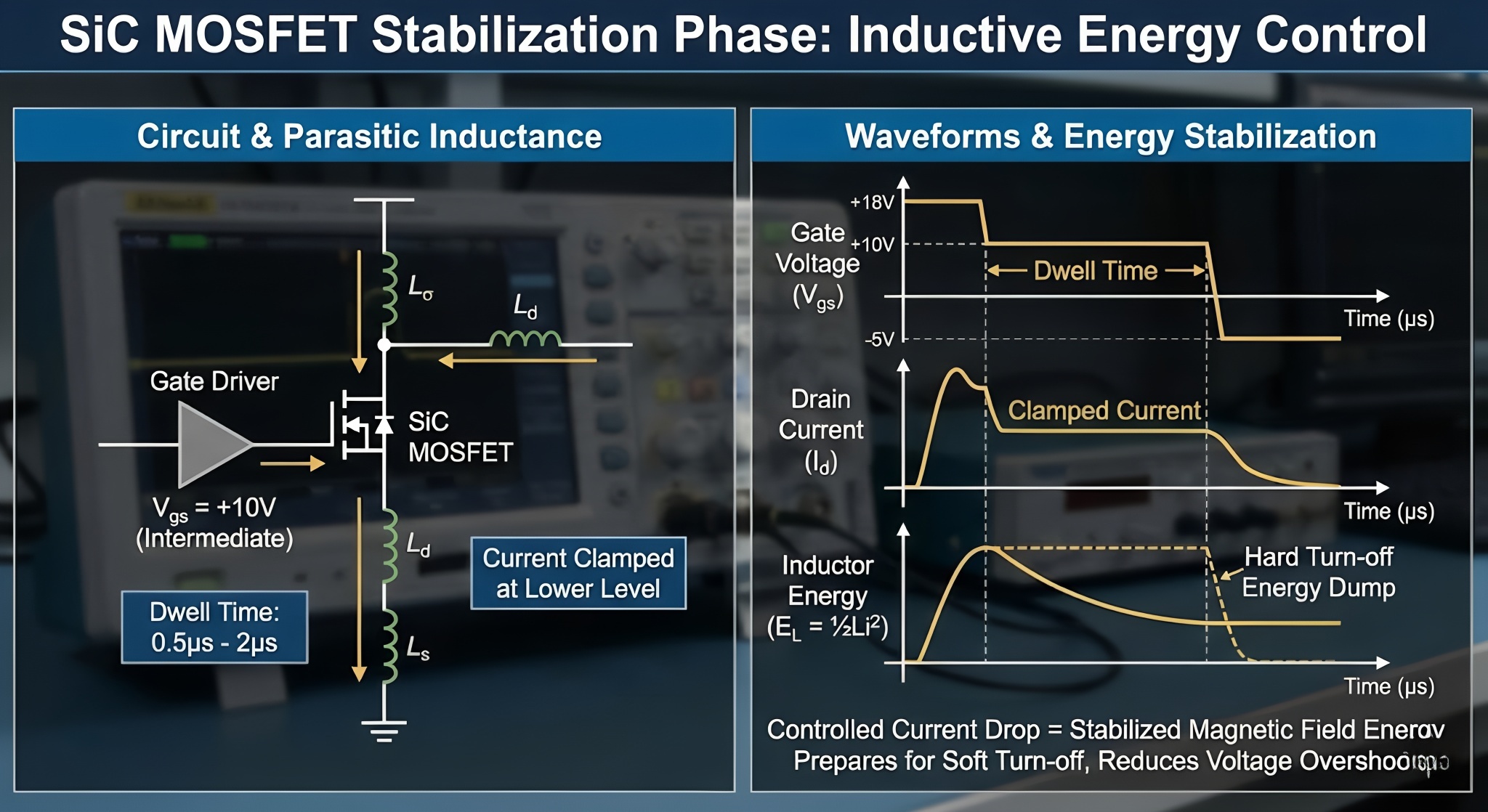

第二階段：電感能量的穩定與耗散（Stabilization Phase）

在中間電平保持一段預設的時間（Dwell Time，通常為0.5μs至2μs）。

電磁學意義： 在此期間，主回路中的電流被鉗位在較低水平。寄生電感中存儲的磁場能量（EL?=21?Li2）隨著電流的受控下降而被部分釋放或穩定化。與直接關斷時電流從數千安培驟降至零不同，此階段電流處于一個較低的“臺階”上，為最終的關斷做好了物理準備。

第三階段：軟換流關斷（Commutation Phase）

在延遲時間結束后，驅動器執行最終的關斷操作，將VGS?拉低至負壓（如-5V）。

瞬態物理意義： 此時需要切斷的電流Ioff?已經遠小于初始的短路峰值電流ISC_peak?。根據Vpeak?=VDC?+Lσ??(di/dt)，由于電流絕對值的減小，即使關斷速度較快，產生的di/dt也顯著降低，從而使得感應電壓尖峰被自然地限制在安全工作區（SOA）內，無需依賴外部巨大的吸收電容或復雜的有源鉗位電路 。

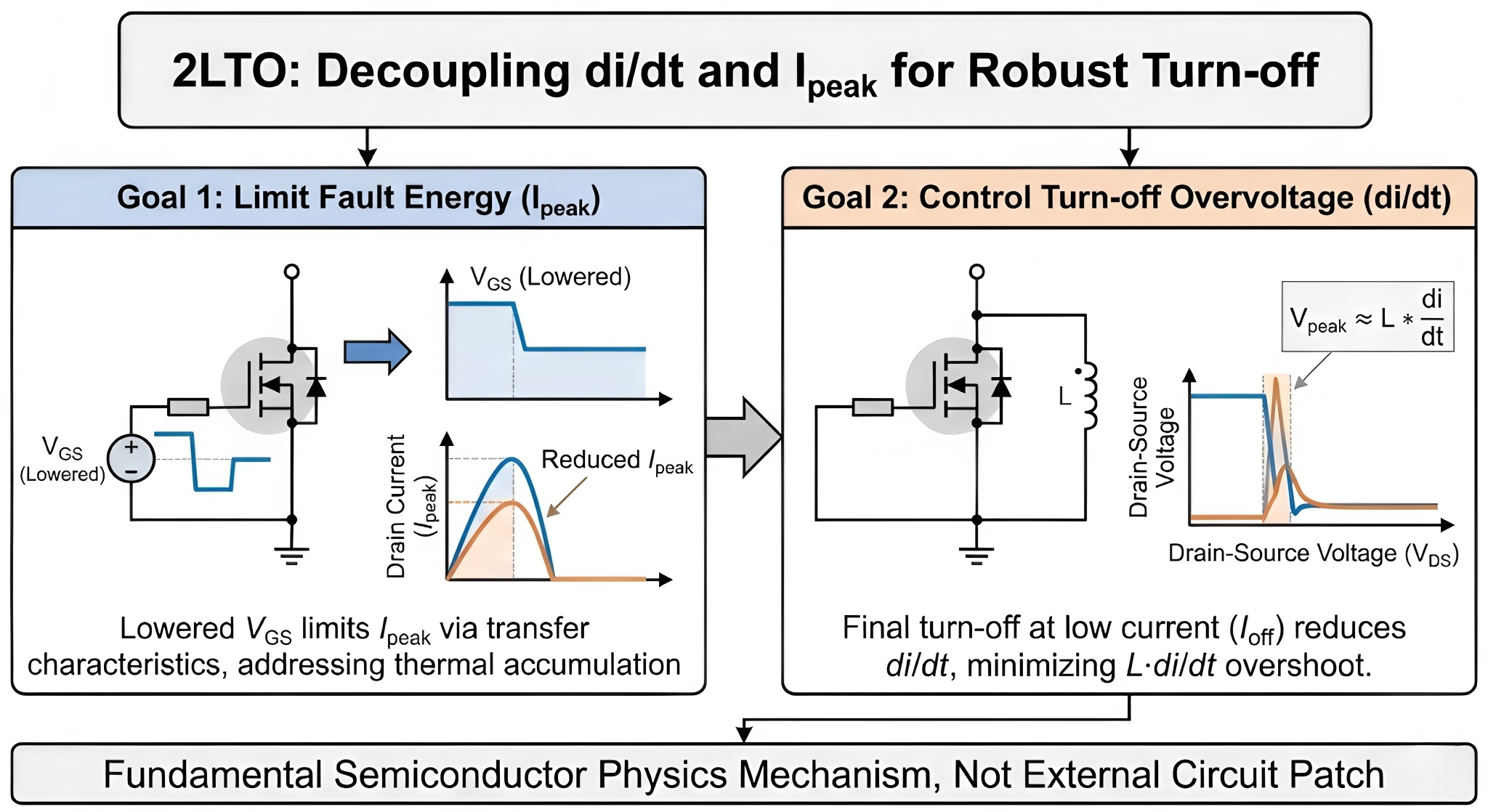

3.2 根本原因總結：對di/dt與Ipeak?的解耦

2LTO成為“最有力方案”的根本物理原因在于：它解耦了“限制故障能量”與“控制關斷過壓”這兩個看似矛盾的目標。

通過降低VGS?，利用器件自身的轉移特性限制了Ipeak?，解決了熱積累問題。

通過在低電流水平下進行最終關斷，從源頭上減小了L?di/dt的基數，解決了電壓過沖問題。

這種機制是從半導體器件物理特性的根源出發，而非僅僅在外部電路層面做修補。

4. 與競品技術的深度對比分析

為了進一步論證2LTO的優越性，我們需要將其與現有的主流保護方案進行深度對比。

4.1 2LTO vs. 軟關斷（Soft Turn-Off, STO）

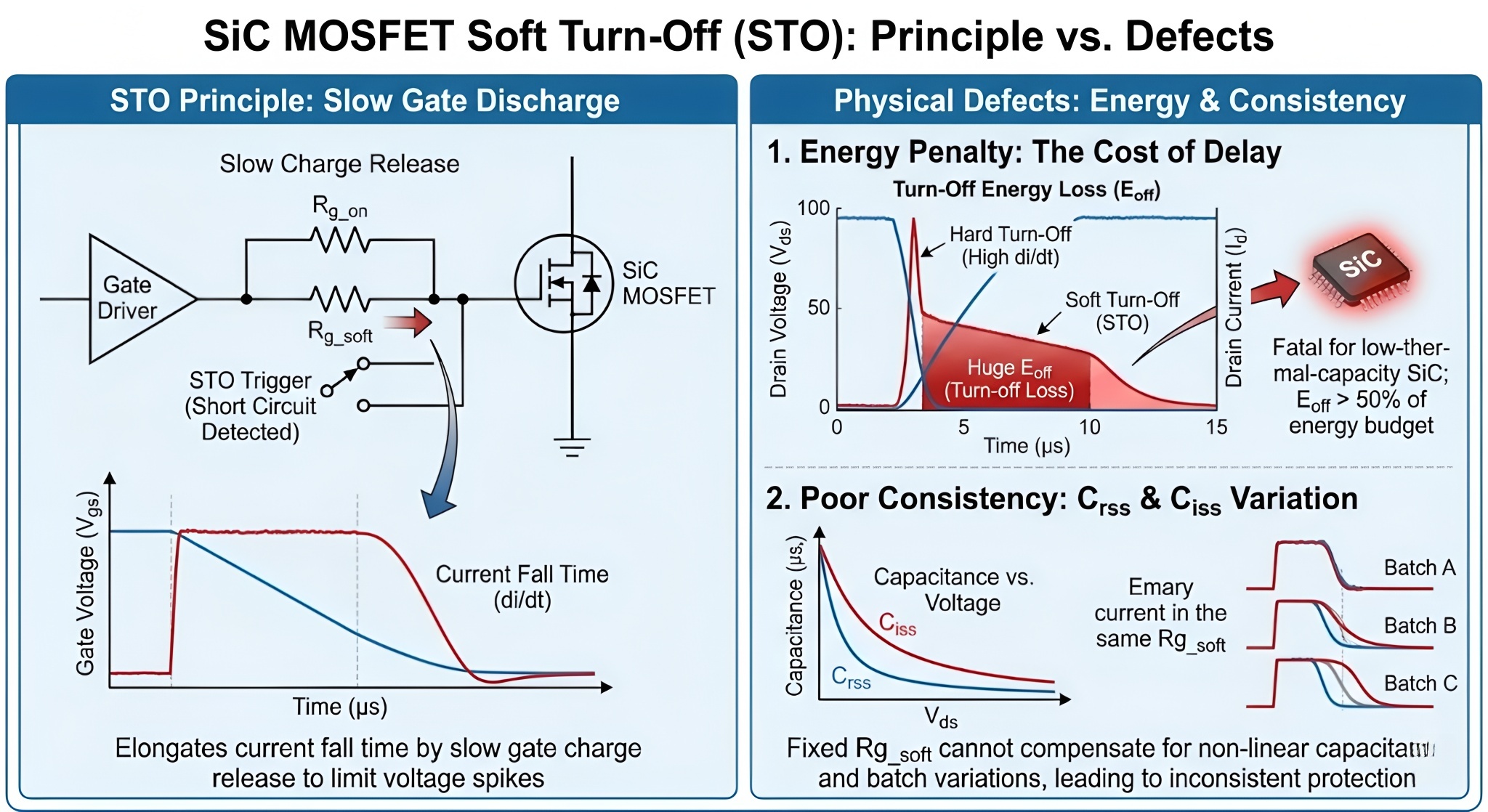

STO原理： 在檢測到短路后，通過切換到一個高阻值的柵極電阻（Rg_soft?）或使用微弱的恒流源來緩慢釋放柵極電荷，從而拉長電流下降時間 。

物理缺陷：

能量懲罰（Energy Penalty）： STO的本質是“拖延”。為了將電壓尖峰限制在安全范圍內，必須極大地降低di/dt，這意味著關斷過程可能持續數微秒。在這段時間內，器件承受著全電壓（VDC?）和高電流，導致巨大的關斷損耗（Eoff?）。對于熱容極小的SiC芯片，這種額外的能量注入往往是致命的。研究表明，STO過程本身消耗的能量可能占據SiC MOSFET短路耐受能量預算的50%以上 。

一致性差： STO的關斷速度高度依賴于器件的米勒電容（Crss?）和輸入電容（Ciss?）。由于SiC MOSFET的電容特性隨電壓非線性變化且存在批次差異，使用固定電阻的STO很難在所有工況下保證一致的保護效果 。

2LTO的優勢： 2LTO是“階躍式”的。它首先快速將電流壓低（通過電壓控制），然后在低電流下關斷。其能量積分（∫i?vdt）顯著小于電流緩慢斜坡下降的STO。因此，2LTO在保護成功率和熱應力控制上具有壓倒性優勢。

4.2 2LTO vs. 有源鉗位（Active Clamping）

有源鉗位原理： 利用TVS二極管串聯在漏極和柵極之間。當VDS?超過設定值時，TVS擊穿，電流注入柵極，強行再次導通器件以限制電壓上升 。

物理缺陷：

響應速度瓶頸： SiC MOSFET的開關速度極快（dV/dt>100V/ns）。TVS二極管的響應動作往往存在納秒級的延遲，這對于SiC來說可能已經太慢。

熱應力轉移： 有源鉗位本質上是將過壓能量耗散在MOSFET的線性區，強迫器件工作在雪崩邊緣。這會進一步增加芯片的熱負荷，這對于本就脆弱的SiC晶圓來說是雪上加霜。

復雜性與成本： 需要高壓、高速的TVS組件，且電路設計復雜。

2LTO的優勢： 2LTO是預防性的（Preventive），而有源鉗位是反應性的（Reactive）。2LTO通過預先降低電流來防止過壓的產生，而不是在過壓發生后去壓制它。這使得2LTO在系統成本、可靠性和熱管理上都優于有源鉗位 。

4.3 2LTO vs. 硬關斷（Hard Turn-Off, HTO）

HTO原理： 立即以最大驅動能力拉低柵壓。

物理缺陷： 對于SiC MOSFET，HTO幾乎肯定會導致VDS?電壓尖峰超過擊穿電壓（BVDSS?），引發雪崩擊穿。由于SiC芯片面積小，其雪崩耐受能力（Avalanche Ruggedness）通常低于同級IGBT，極易導致瞬時損壞 。

2LTO的優勢： 2LTO通過中間電平緩沖，從根本上消除了產生破壞性過壓的物理條件。

5. 兩級關斷技術的工程實現與關鍵參數

在工業界，2LTO已經從理論走向了標準配置，我們可以看到這一機制的具體落地形式。

5.1 現代柵極驅動器的架構

先進的SiC柵極驅動芯片明確集成了“分立式兩級關斷”功能 。其典型的內部邏輯包括：

快速檢測單元： 采用優化的Desat檢測電路，針對SiC的特性縮短消隱時間（Blanking Time），通常設定在1μs以內，以適應SiC極短的SCWT 。

中間電平驅動路徑： 芯片內部集成或通過外部引腳配置一個獨立的放電路徑（Soft Turn-off Pin 或 2LTO Pin）。當檢測到故障時，主放電路徑被封鎖，輔助路徑激活，通過一個設定好的電阻或電壓源將VGS?鉗位在中間電壓。

時序控制器： 一個精確的計時器控制中間電平的保持時間（Dwell Time），該參數通?？烧{(diào)，以匹配不同功率模塊的電感特性。

5.2 關鍵參數的設計依據

中間電壓（Vmid?）： 選擇依據是器件的轉移特性曲線。通常選在9V-12V。電壓過高，電流限制效果不明顯；電壓過低，可能導致電流下降過快引發振蕩。目標是將飽和電流限制在額定電流的2-3倍左右 。

保持時間（tdwell?）： 必須足夠長以允許回路電感能量釋放和電流穩定，但又不能太長以免引起不必要的熱積累。通常在500ns到2μs之間。

5.3 工業模塊的配合

在基本半導體的工業級模塊文檔中，推薦的柵極驅動電壓（+18V/-5V） 為2LTO的實施提供了良好的電壓裕度。高閾值電壓意味著在中間電平（如10V）下，器件能更有效地進入深度限流狀態，增強了2LTO的效果。

6. 深層洞察：2LTO對系統可靠性的二階與三階影響

超越單一的短路保護，2LTO機制對整個SiC電力電子系統的設計哲學產生了深遠影響。

6.1 二階洞察：電感-效率權衡的解綁

傳統的SiC系統設計中，為了防止短路關斷時的過壓，工程師往往被迫人為增加關斷電阻Rg(off)?或盡量減小回路電感，這往往限制了正常工作時的開關速度，犧牲了SiC的高頻高致優勢。

2LTO帶來的變革： 由于2LTO在故障時接管了di/dt的控制權，設計者在正常工作模式下可以大膽采用更小的Rg?來實現極速開關，從而最大化效率。保護機制與正常運行性能實現了“解綁” 。

6.2 三階洞察：累積損傷與壽命延長

短路事件即使沒有當場炸毀器件，也會造成不可逆的損傷（如柵極氧化層陷阱電荷積累、源極鋁層熱疲勞）。

2LTO的長效機制： 通過顯著降低短路過程中的峰值溫度（Tj_max?）和溫度梯度（dT/dt），2LTO減少了單次短路事件對器件造成的物理損傷 。這意味著采用2LTO保護的系統，在經歷多次意外短路干擾后，其器件參數（如RDS(on)?、Vth?）的漂移量將遠小于采用STO或有源鉗位的系統，從而實質性地延長了變流器的全生命周期可靠性。

6.3 驅動復雜性與系統成本的倒置

雖然引入2LTO增加了柵極驅動電路的復雜性（需要更多的邏輯和分立元件），但它消除了在主功率回路中并聯龐大的吸收電容（Snubber）或在模塊內部集成復雜鉗位電路的需求。將復雜性從高壓、高功率側（昂貴、體積大）轉移到低壓信號側（便宜、集成度高），這在系統工程上是一個極具性價比的優化方向 。

7. 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。

碳化硅MOSFET驅動保護中的兩級關斷（2LTO）之所以成為短路保護中最有力的方案，并非偶然，而是由SiC器件的本征物理屬性決定的必然選擇。

其根本原因在于：SiC MOSFET具有極高的短路電流密度和極低的熱容，導致熱失效時間極短（<3μs），同時其極快的開關速度和巨大的電流幅值導致直接關斷會產生致命的電壓過沖。傳統的單一關斷策略無法同時解決“熱炸毀”和“電壓擊穿”這一對矛盾。

2LTO機制通過物理層面的解耦——利用柵極電壓對飽和電流的強控制特性，先行將電流“節流”至安全水平（解決熱問題），再在低電流下完成“換流”（解決電壓問題）。這種分步走的策略，完美契合了SiC MOSFET的轉移特性曲線，以最小的能量代價實現了最安全的故障隔離。

隨著廠商推出集成2LTO功能的專用驅動芯片以及針對性優化的功率模塊，2LTO已經從一種高級控制策略演變?yōu)镾iC驅動系統的標準配置，是釋放碳化硅材料全部潛能、確保系統在極端工況下生存的“最后一道防線”。
