1、概 述

FZH165是一塊最大可驅動280段LCD顯示驅動電路，主要應用于電話、傳真機、便攜式設備（POS、ECR、PDA等）、DSC、車載音響、家用電子裝置、測量設備等系統。其主要特點如下：

● LCD驅動端口：8個COM；35個SEG

● 集成顯示RAM容量（DDRAM）：35 x 8bit（最大可驅動280段）

● 雙線串行接口（SCL，SDA）

● 內置振蕩電路

● 內置液晶電壓驅動電路

1/4偏置 1/8占空比

內置緩沖放大器

● 外圍簡單

● 低功耗設計

● 內置EVR寄存器，調節LCD顯示電壓

● 工作電壓：2.5~5.5V

● LCD驅動電壓：2.5~5.5V

● 封裝形式：COG

2、功能框圖及引腳說明

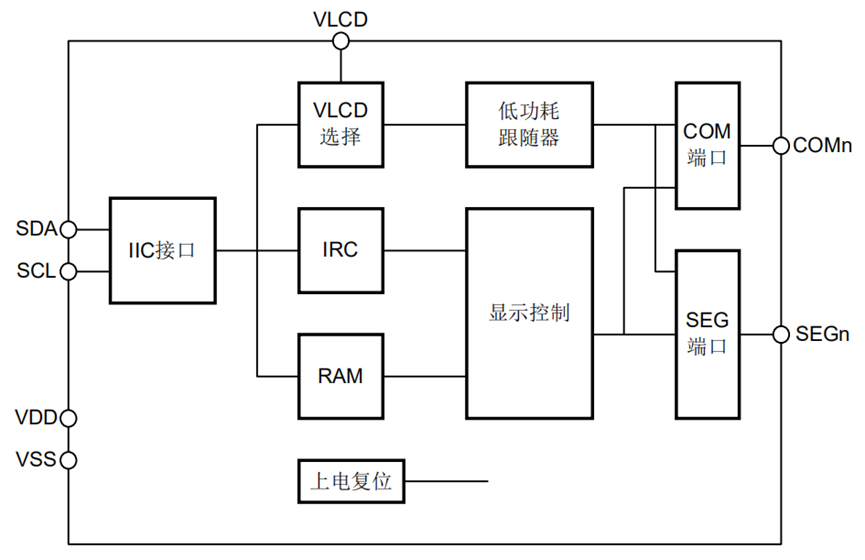

2.1、功能框圖

?編輯

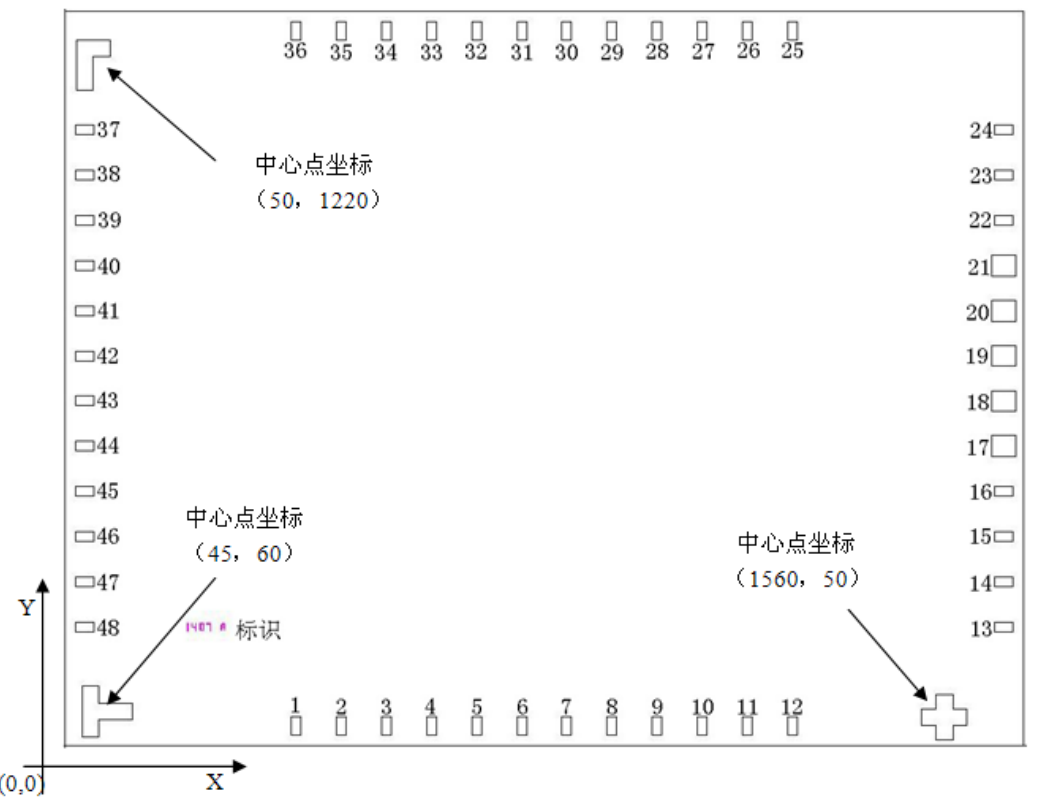

2.2、PAD 圖和 PAD 坐標

?編輯

?編輯

芯片面積：1790um*1390um

gold bumping 高度：15um（典型）

gold bumping 硬度：65±20HV

壓點大小：

1~12，25~36：25um*40um（X：Y）

13~16，22~24，37~48：40um*25um（X：Y）

17~21：50um*45um（X：Y）

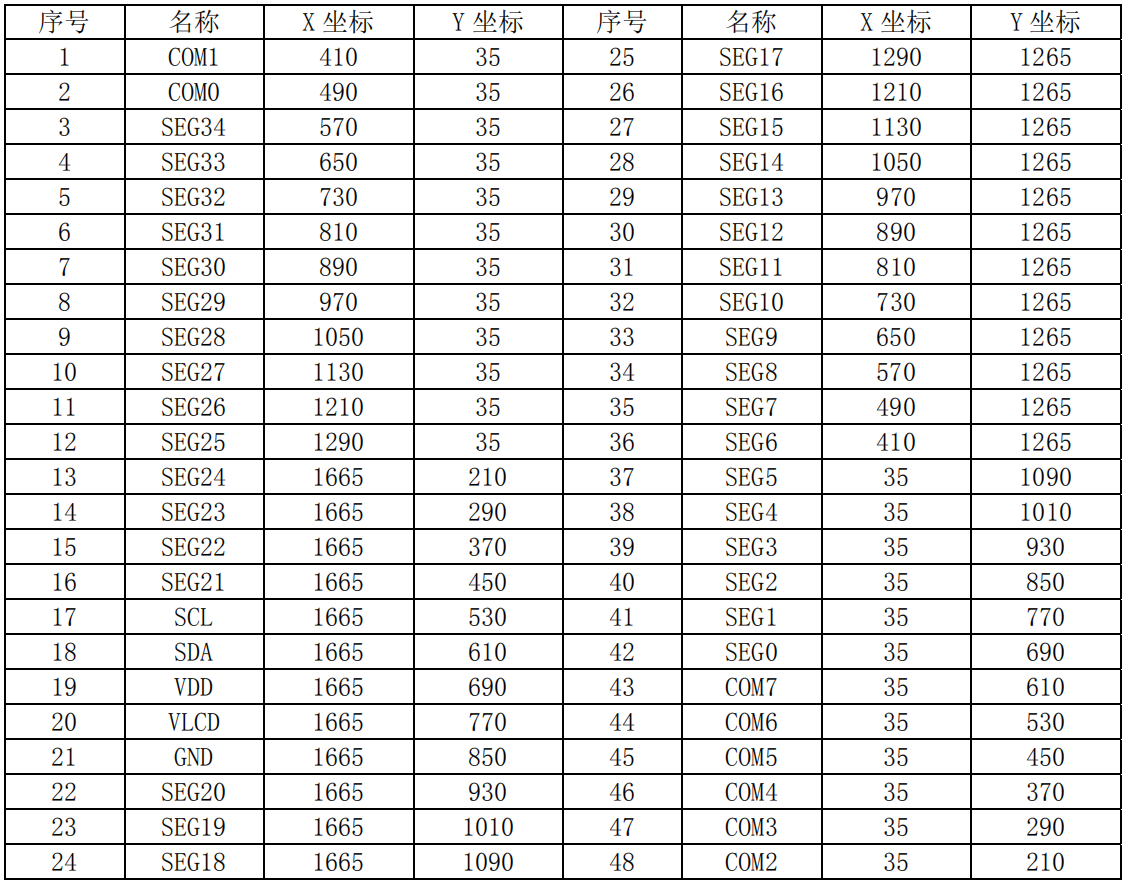

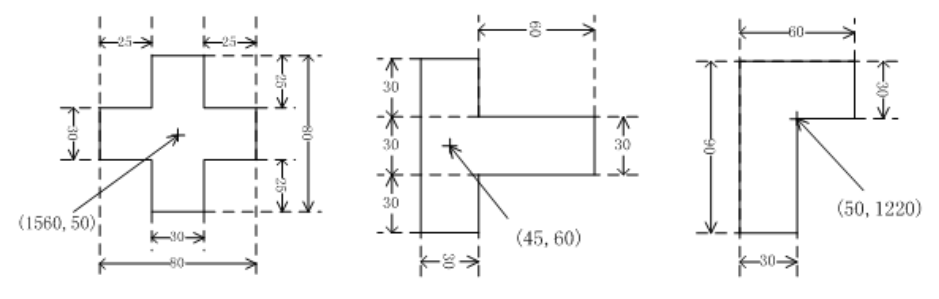

壓點坐標

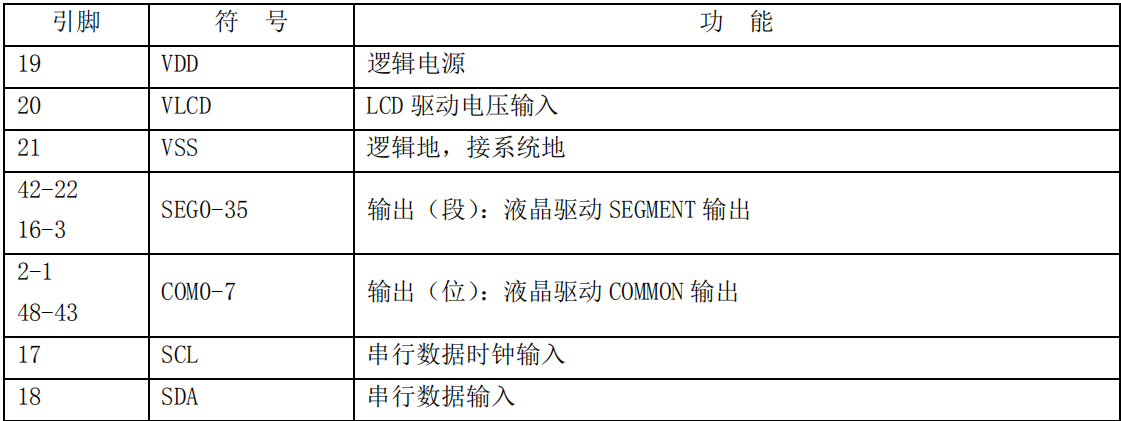

?編輯2.3、引腳說明及結構原理圖

?編輯

3、電特性

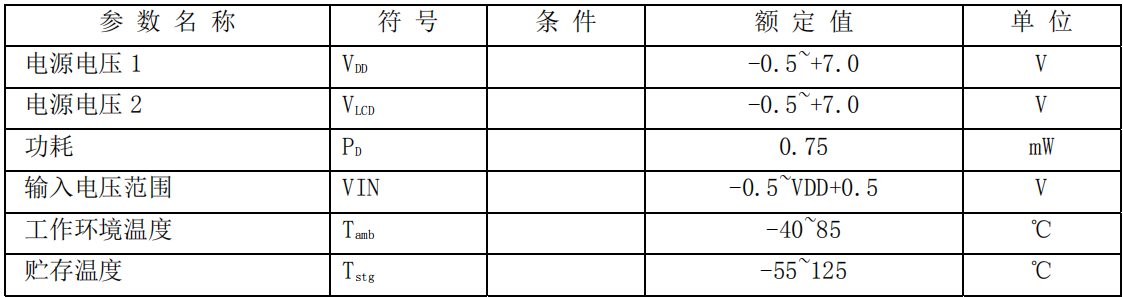

3.1、 極限參數

除非另有規定，Tamb=25℃

?編輯

注：25℃以上時，溫度每升高 1℃，額定功耗減少 0.75 mW。

3.2、推薦使用條件

?編輯

3.3、電氣特性

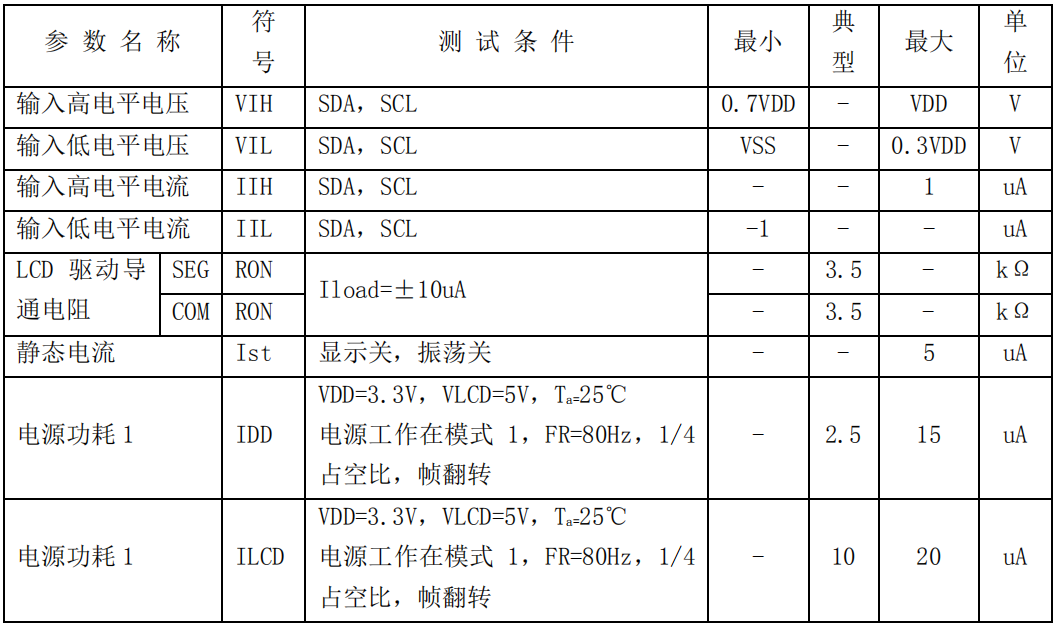

3.3.1 直流參數

（ 除非另有規定，VDD=2.5~5.5V，VLCD=2.5~5.5V，VSS=0V，Tamb=-40~85℃）

?編輯

3.3.2 振蕩參數

（ 除非另有規定，VDD=2.5~5.5V，VLCD=2.5~5.5V，VSS=0V，Tamb=-40~85℃）

?編輯

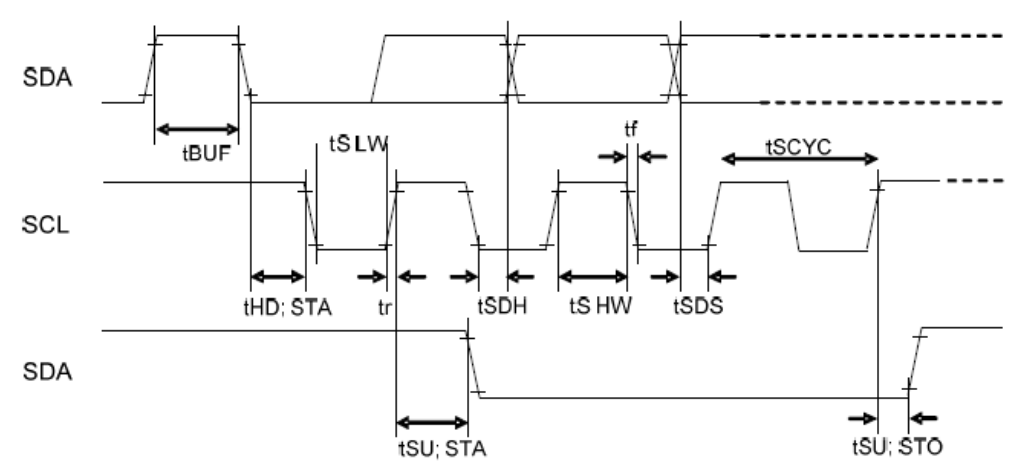

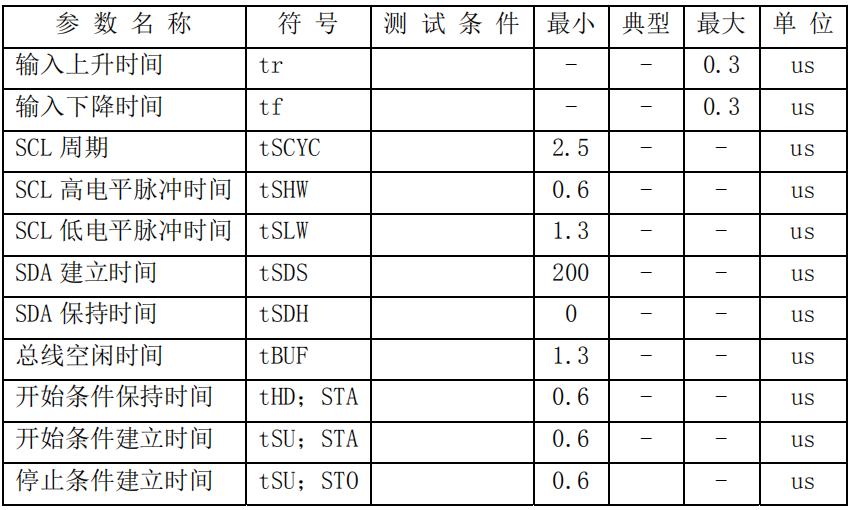

3.3.3 交流參數

（ 除非另有規定，VDD=2.5~5.5V，VCLD=2.5~5.5V，VSS=0V，Tamb=-40~85℃）

?編輯

4、測試線路

4. 1、交流測試線路

?編輯

5、功能介紹

5.1、指令/數據傳輸方式

本電路由 2 線（SDA、SCL）串行信號控制。

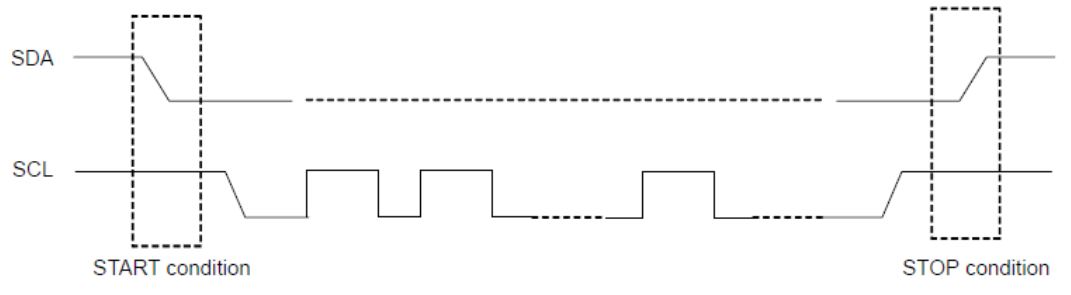

?編輯兩線串行傳輸方式需要滿足開始和結束條件。

?編輯

指令和數據的傳輸方式要求如下：

1、具備開始條件

2、發送 Slave 地址

3、傳輸指令和數據

5.2、應答信號（acknowledge）

實際傳送數據時，必須有應答（acknowledge）信號

傳送的數據是由 8bit 單位組成，8bit 數據傳送返回 Acknowledge 信號。8bit 數據（SlaveAddress， Command，Display Data）傳送后，在 SCL（第 8 個）信號下降開放 SDA 數據線、輸出“L”信號。然 后，在第 9 個信號下降時輸出停止，但輸出是 NMOS 開漏形式，“H”電平不輸出。在不需要應答 （Acknowledge）信號時，從 SCL 信號的第 8 個信號下降后開始到第 9 個信號的下降位置輸入“L”。

?編輯5.3、命令傳輸方式

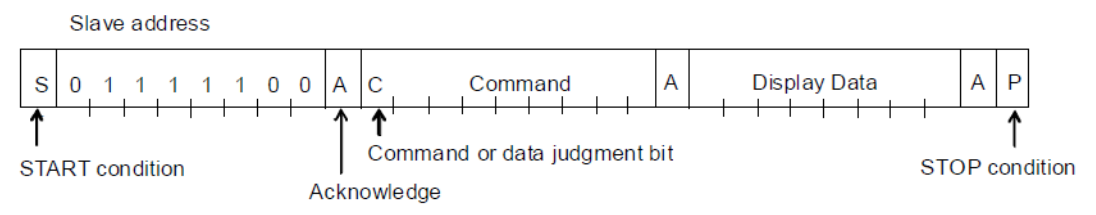

開始（START）條件生成后，輸入 Slave Address（“01111100”），之后必須輸入 1byte 的命令。 命令的 MSB 位判定下一組數據是命令還是顯示數據（command 或者 data 的判定位）。

Command 或者 data 的判定位只有為“1”、才有可能輸入后續的命令。 Command 或者 data 的判定位只有為“0”、才有可能輸入后續的數據。

?編輯

在輸入顯示數據的狀態時，就不能進行命令的輸入。若要再次輸入命令，需要再次生成開始條件。

在命令傳送的過程中輸入開始條件或停止條件，傳送的命令會被取消。傳送過程中輸入開始條件 時，必須輸入 Slave address 后，才能轉換為輸入狀態。

開始條件生產后，先傳送 Slave address 數據。當最開始傳送的 Slave address 數據沒有被識別 時，應答信號將不返回，后續傳送的數據將接收不到。在數據接收被拒接的狀態時，將再次恢復到輸入開始條件。

5.4、顯示數據的寫入和傳送方式

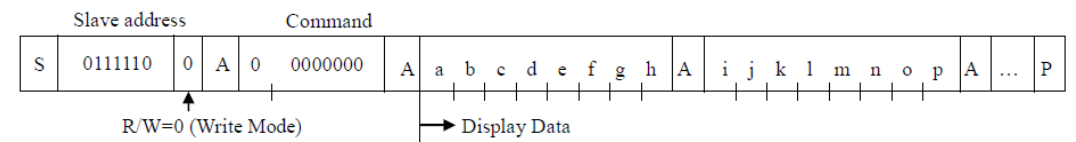

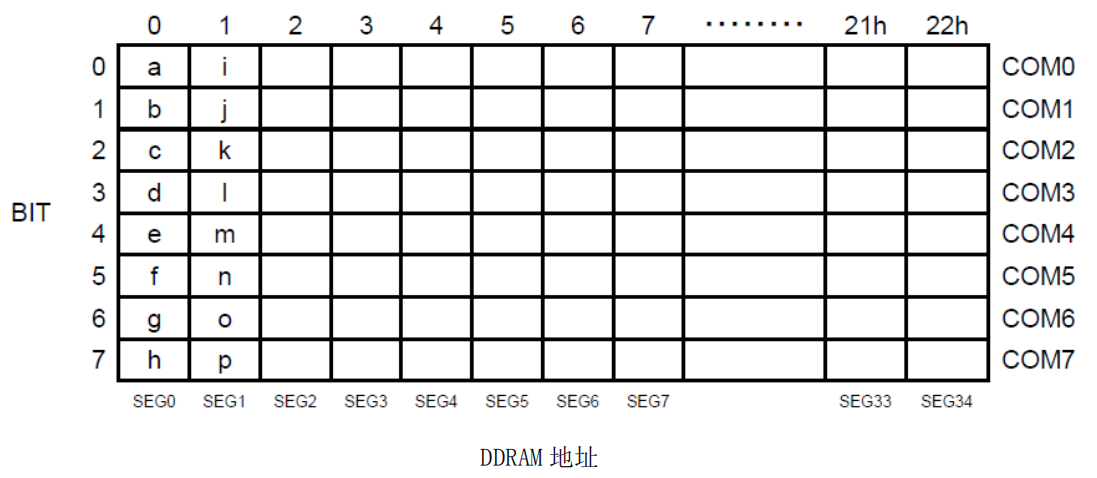

當 R/W=“0”，進入顯示數據寫入模式。電路本身內置 35x8bits 的顯示數據 RAM（DDRAM）。寫入顯示數據以及 DDRAM 數據與之相對應的地址的顯示對應關系如下所示：

?編輯

8-bit 數據寫入到 DDRAM，寫入?yún)^(qū)域是由 Address set 命令來設置。每寫一位數據地址將自動增加，數據可連續被寫到 DDRAM。

?編輯

5.5、讀指令和傳輸方式

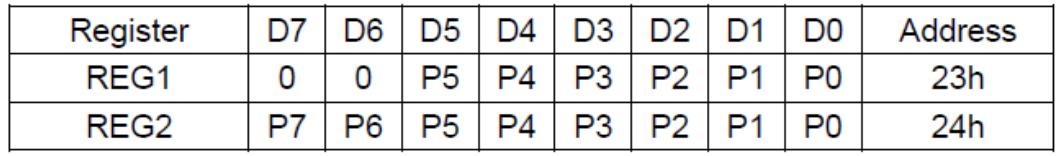

讀模式可讀出指令寄存器。讀出指令寄存器順序如下所示：

?編輯指令寄存器地址在 ADSET command 中有具體描述。在此模式下寄存器的設置可被讀出。

?編輯

寄存器 1： P5=軟件復位條件

P4~P0=EVR 設置

寄存器 2： P7~P6 =幀頻設置

P5~P4 =省電模式設置

P3 =LCD 驅動波形設置

P2 =顯示開/關設置

P1 =AP 開設置

P0 =AP 關設置

寄存器讀取順序如下，存取地址為 24h 或者 REG2。

?編輯

5.6、LCD 驅動偏置電流

電路通過片內緩沖放大器產生 LCD 驅動電壓?？梢砸缘凸尿?qū)動 LCD 液晶顯示。行和幀頻倒轉通 過 DISCTL 指令設置。參考每一個 LCD 驅動波形中的“LCD 驅動波形”。

5.7、設置初始化條件

軟件復位之后電路進行初始化，具體如下：

顯示關

DDRAM 地址初始化

請參考寄存器初始化的指令描述。

6、指令/功能列表

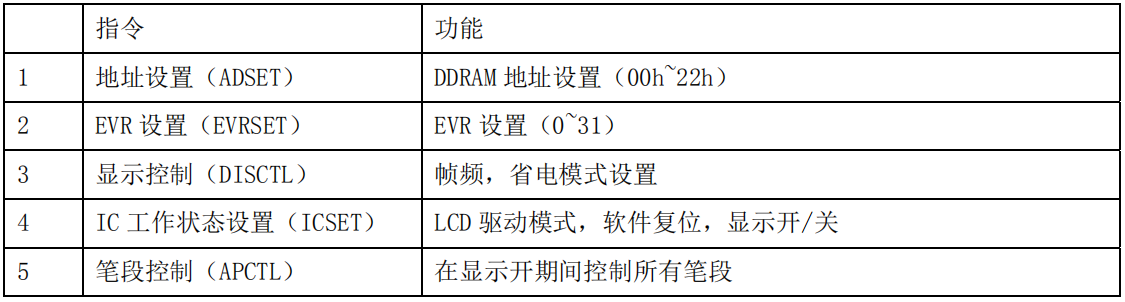

6. 1、指令/功能描述列表

?編輯7、詳細指令描述

D7（MSB）為數據或者指令判別位。請參照指令或者數據的傳輸方式。

C：0：下一個的Byte (D7-D0) 是寫入RAM的數據。

1：下一個Byte是命令。

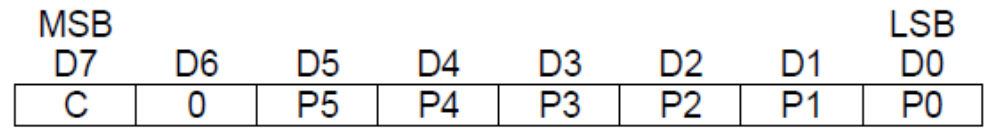

7. 1、地址設置（ADSET）

?編輯

根據 P[5:0]指定的地址數據來設定地址計數器。地址可設置的范圍為000000~100010。DDRAM初 始化地址為“000000”。

指令寄存器地址（讀模式）：

P[5:0] =23h（100011b）-REG1

軟件復位條件和EVR設置的寄存器地址。

P[5:0] =24h（100100b）-REG2

其他設置寄存器地址（請參照5.5讀指令寄存器和傳輸方式）。

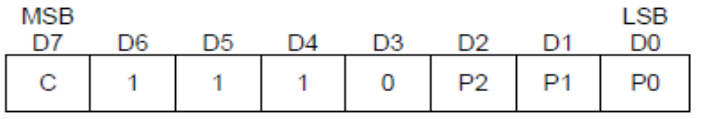

7. 2、EVR 設置（EVRSET）

?編輯

可控制 32 階 EVR 電壓寄存器（LCD 液晶驅動電壓最大電平）；可設置 V0 電平。EVR 初始化之后被置為“00000”。EVR 為“00000”，VLCD 電平為V0的電平輸出。禁止設置 EVR 低于2.5V。

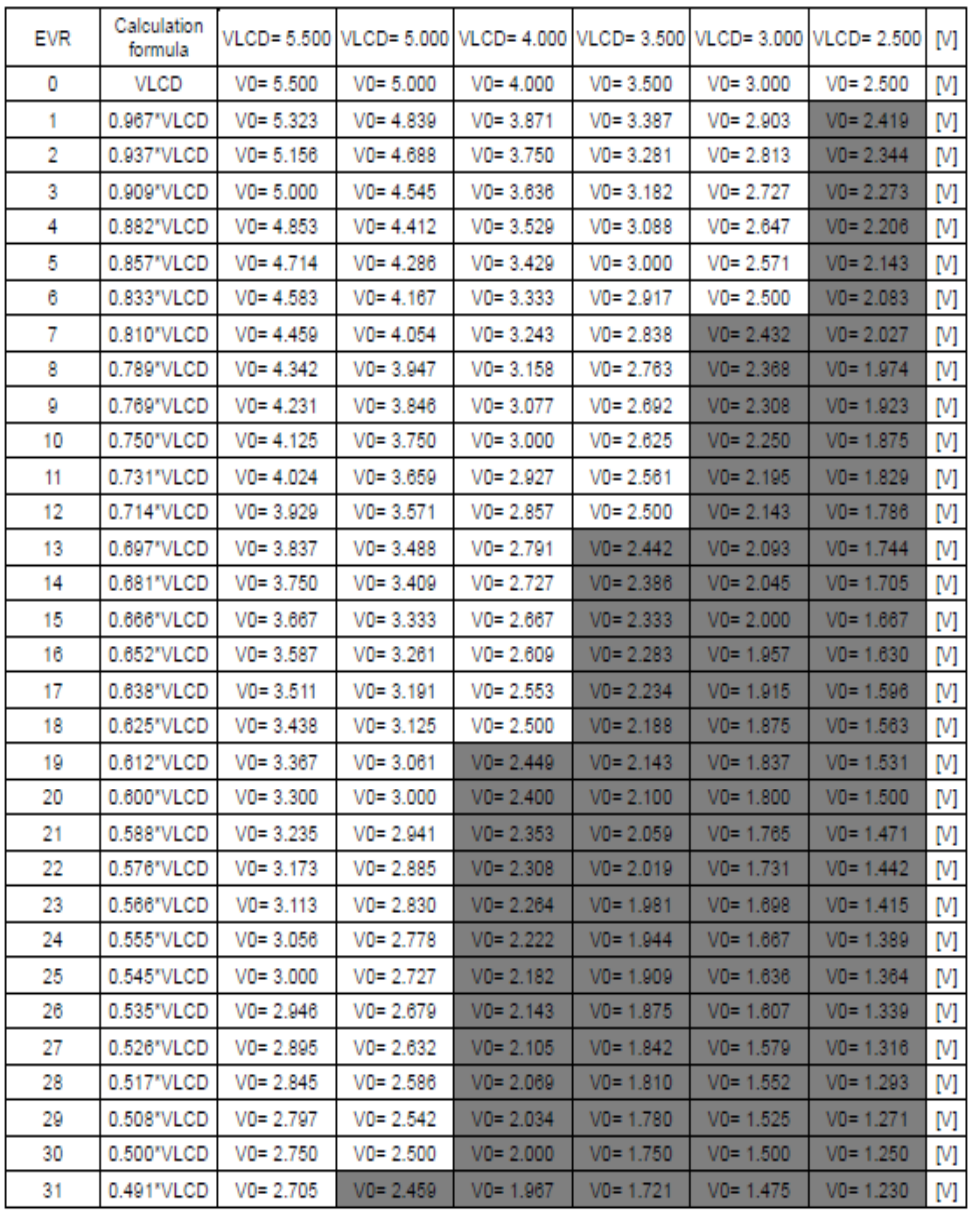

7. 3、EVR 設置與 V0 電平的關系

?編輯

如果使用 EVR，需要滿足 VLCD-V0>0.6V，若不滿足該條件，則 IC 輸出不穩定。盡量不要使用 V0<2.5V 的區域，如果 EVR 設置在該區域，IC 工作狀態不穩定。

7. 4、顯示控制（DISCTL）

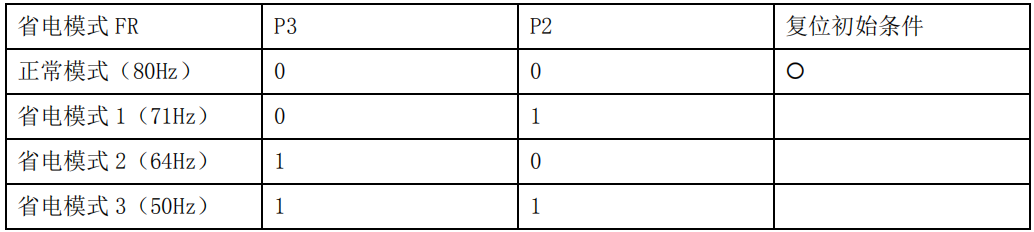

?編輯設置省電模式 FR

?編輯工作電流遞減順序：正常模式>省電模式 1>省電模式 2>省電模式 3

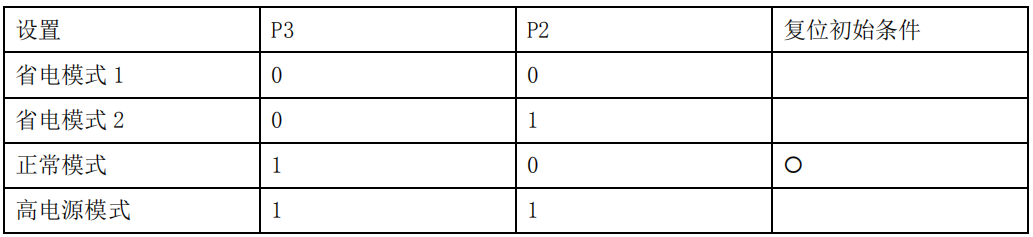

設置省電模式 SR

?編輯工作電流遞減順序：省電模式 1<省電模式 2<正常模式<高電源模式

備注：省電模式 FR/LCD 驅動波形/省電模式 SR 將會影響顯示的效果。根據 LCD 顯示材料電流損耗 和顯示圖像選擇最佳電壓值進行匹配（以實際應用為準）。

?編輯7. 5、IC 工作狀態設置（ICSET）

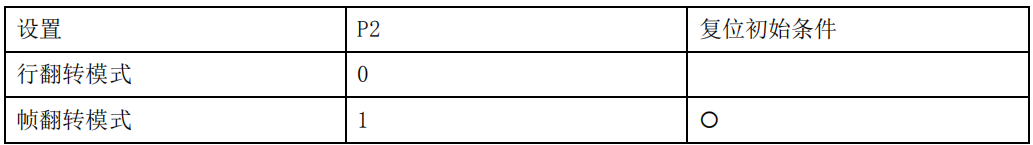

?編輯設置 LCD 驅動波形

?編輯

工作電流：行翻轉>幀翻轉

對于行翻轉和幀翻轉，請參照 LCD 輸出波形。

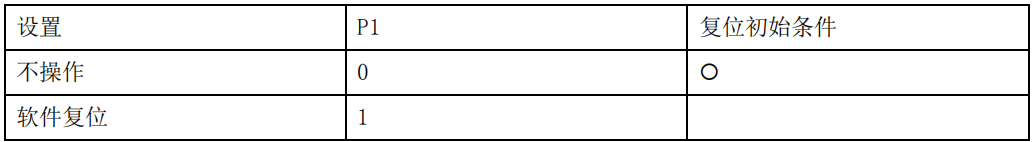

設置軟件復位條件

?編輯

當執行“軟件復位”，則電路被復位重置。當 P1 被設置軟件復位做出響應之后，其他的設置才能生效。

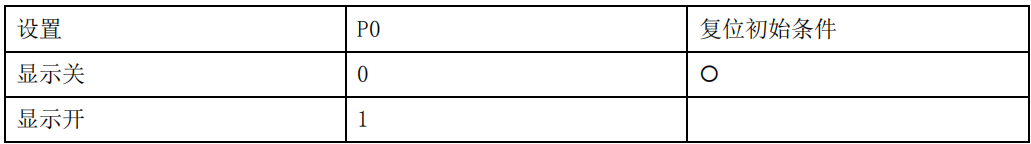

設置顯示開和關

?編輯

顯示關：DDRAM 數據不受到影響。該指令設置之后，SEG 和 COM 將停止輸出，直到顯示開指令被設置。

顯示開：SEG 和 COM 輸出有效。開始讀取 DDRAM 數據。

7. 6、全屏控制（APCTL）

?編輯

全屏打開

?編輯全屏關閉

?編輯

全屏打開：全屏點亮與 DDRAM 的內容無關。

全屏關閉：全屏取消點亮與 DDRAM 的內容無關。

注意：

命令是僅在顯示打開時有效。這時 DDRAM 的內容是不變化的。當P1和P0=“1”，選擇全屏關閉，全屏關的優先級別高于顯示開。

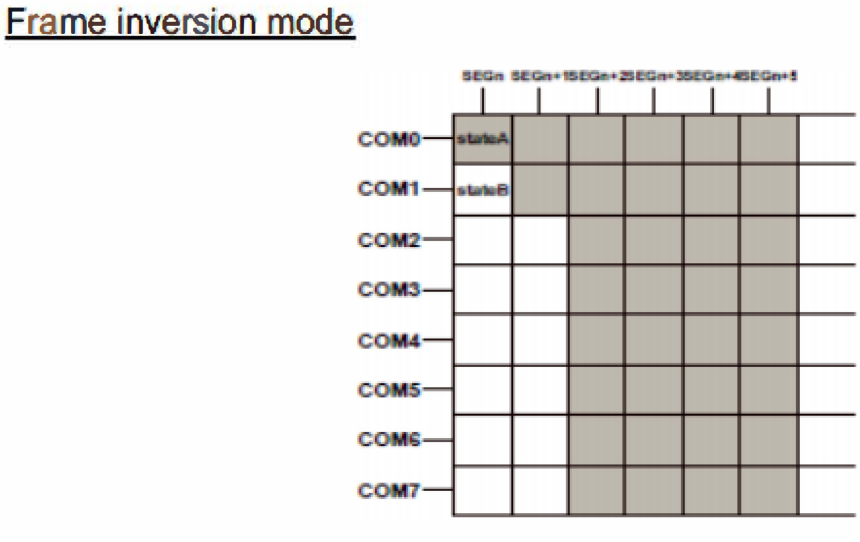

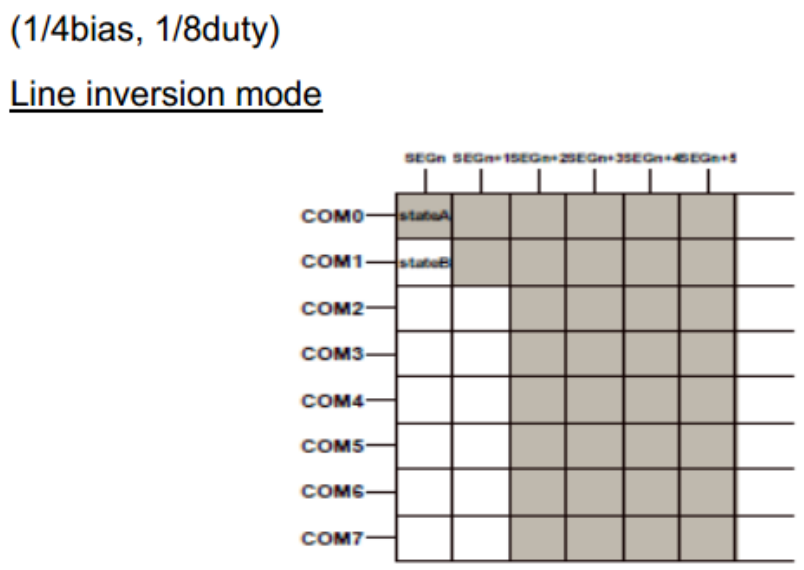

7. 7、LCD 驅動波形

?編輯

?編輯

?編輯

?編輯

7. 8、初始化順序

在上電路之后，請根據下面的條件的順序?qū)﹄娐愤M(jìn)行初始化。 上電

↓

停止條件

↓

開始條件

↓

寫入Slave地址

↓

根據ICSET指令中執行軟件復位

初始化之后，每個寄存器和DDRAM的地址復位到系統默認值。在上電之后，DDRAM的數據處于隨機 狀態。

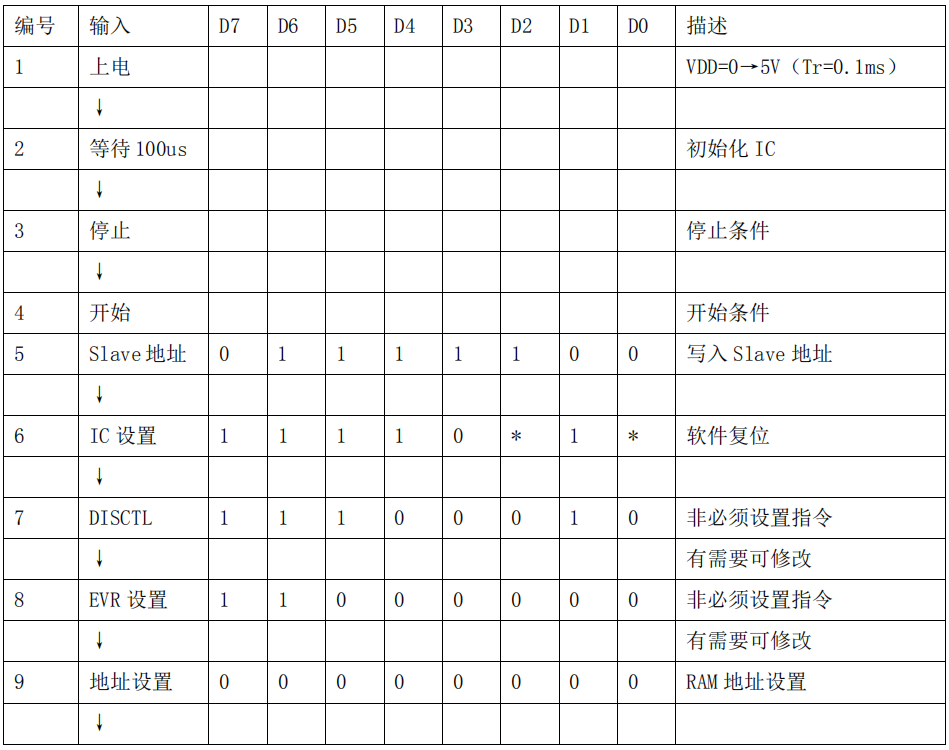

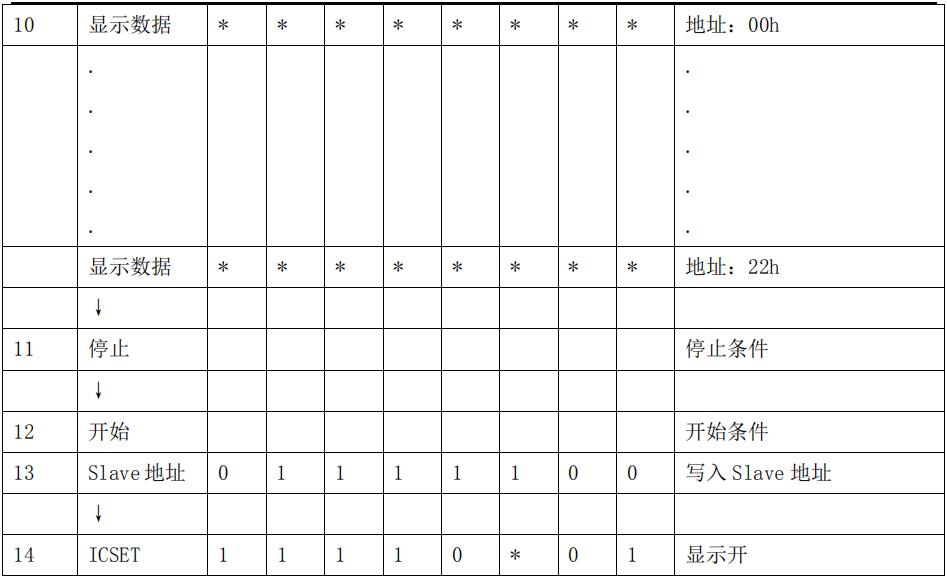

7. 9、起始順序

起始舉例：

?編輯

?編輯7. 10、P.O.R 使用需要注意事項

本電路存在上電復位和軟件復位功能。為了電壓可以正常復位，請按照以下推薦要求進行。

?編輯

tR、tF、tOFF和Vbot推薦值（Ta=25℃）

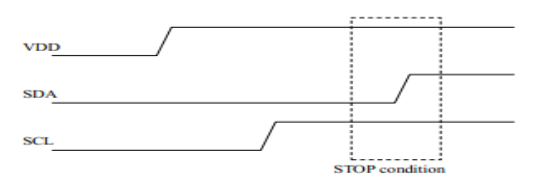

?編輯如果按照上述上電過程有困難，可在上電之后，按照以下順序執行。

1、條件

?編輯

2、發送停止條件之后，執行軟件復位指令。

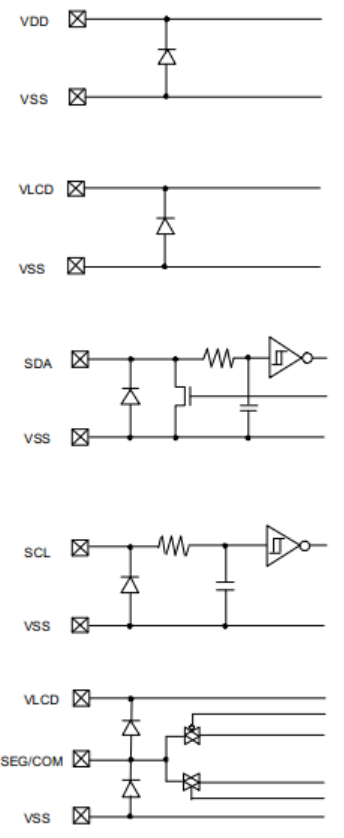

7. 11、I/O等價線路

?編輯

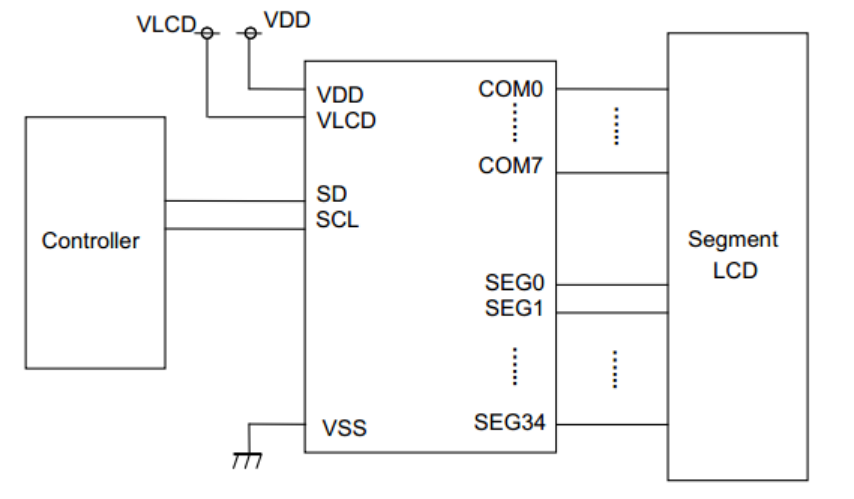

7. 12、典型應用

?編輯

8、使用注意事項

8.1、極限最大額定值

電壓、溫度等超范圍使用會損壞電路，因此，盡量避免

8.2、使用條件

這些條件代表參數可接近期望值的范圍。電氣特性的各項參數超出這些條件下將得不到保證。

8.3、電源的反向連接

電源反向連接將會損壞 IC。為了避免電源反向連接對 IC 造成損壞，需要采取一些保護措施，

例如在電源與 IC 電源管腳之間外加二極管。

8.4、供電電源走線

PCB 板電源和 GND 的走線方式應為低阻抗的走線方式。就這一點而言，或是對數字電源和模擬 電源而言，盡管他們的電源擁有同樣的電勢，將數字電源和模擬電源分開將會避免因走線等原因產 生的數字電源上的噪聲衍射到模擬電源上。對于 GND 走線，也需要考慮類似的方法。

此外，對所有 IC 的供電端，在電源和 GND 之間增加一個電容。與此同時，為了使用電解電容，需要徹底地保證電容在使用過程中參數正常，包括在低溫條件下容值不會發生異常。

8.5、GND 電壓

在任何操作狀態下，都應使 GND 端保持在最小的電位上，此外，應確保不存在潛在的終端電壓 比 GND 電壓低，包括實際的電瞬態電壓。

8.6、終端和錯誤安裝的短路

在為 ICs 設計 PCB 板時，應注意 ICs 的方向和偏置，錯誤的布板將會損壞電路。此外，如果有異物端口之間或電源端和地端之間，則也可能損壞電路。

8.7、在強電磁場操作

需要注意的是，強電磁場可能導致 IC 故障。

8.8、檢查與設置 PCB

在檢查 PCB 時，如果一個電容連接到一個低阻抗的 IC 端口，IC 可以承受壓力。因此，一定要排 出集 PCB 每個過程。此外，在安裝或拆卸 PCB 夾具過程中，一定要關掉電源，然后再安裝設置 PCB。

在檢查完成后，務必關閉電源，然后卸下將他從夾具卸下。另外，為了防止靜電，組裝過程需要 接地，在整個運輸和存儲過程中也要特別留意。

8.9、輸入端口

根據 IC 的結構，潛在的寄生元件是不可避免的。寄生元件的存在能在電路中產生干擾，導致失效然后損壞輸入端口。所以，在操作端口時要格外留意，例如，不要在輸入端口各自加低于 GND的電壓導致很多寄生元件產生作用。另外，在 IC 未上電狀態下，不要給輸入端口輸入電壓。即便給已經 上電，在輸入端口的電壓也要低于電源電壓或者在額定電壓范圍內。

8.10、地線布線規則

當小信號地和大電流地都存在時，推薦將大電流地與小信號地分開并且在 PCB 設計中的參考點 建立一個獨立的地從而保證電路線阻并且當大電流導致的電壓波動時不會影響小信號 GND 的電位。 也要注意在 GND 走線中避免額外干擾。

8.11、外接電容

用陶瓷電容作為外接電容，容值依據對直流電源的濾波常數和溫度等確定。

8.12、未連接的輸入端口

由于 CMOS 的高阻抗特性，懸空的輸入端口會導致不固定的狀態。不固定的狀態導致內部的 P 溝道或者 N 溝道晶體管門限電壓浮動，進而可能導致電池電流增加。并且不固定的狀態也可能導致 對 IC 的意外操作。所以除非特別指定，沒有用到的輸入端口應該接地或者電源。

8.13、沖擊電流

在 CMOS IC 第一次上電時，內部邏輯可能不固定并且沖擊電流瞬間灌入。所以要特別留意電

源退耦電容，電源走線，GND 線寬和連接走線。
