?特性描述

FZH1643（深圳市方中禾科技）是80點模式（20SEG×4COM）或者128點模式（16SEG×8COM）的內存映象和多功能的 LCD驅動專用芯片,最大自帶鍵掃矩陣電路20×1或16×1矩陣。FZH1643的軟件配置特性使它適用 于多種LCD應用場合,包括:LCD模塊和顯示子系統。用于連接主控制器和FZH1643的管腳只有2線 I2C通訊方式。本產品性能優良、質量可靠。

功能特點

?工作電壓2.4～5.5V

? COMS工藝制造

?各種顯示模式

-電路在20×4顯示模式中，20SEG和4COM，1/3Bias，1/4Duty

-電路在16×8顯示模式中，16SEG和8COM，1/4Bias，1/8Duty

?鍵掃功能

-最大20×1矩陣掃描電路在20×4顯示模式中

-最大16×1矩陣掃描電路在16×8顯示模式中

? R/W地址自動遞增

?可選的硬件中斷

?內置最大16ⅹ8位顯示數據寄存器

? I2 C通訊接口

?封裝形式：SOP28

應用領域

?工業控制指示

?數字時鐘，溫度計，計數器，電壓表

?儀表讀數

?其他消費應用LCD顯示器

內部結構框圖

管腳排列

管腳功能

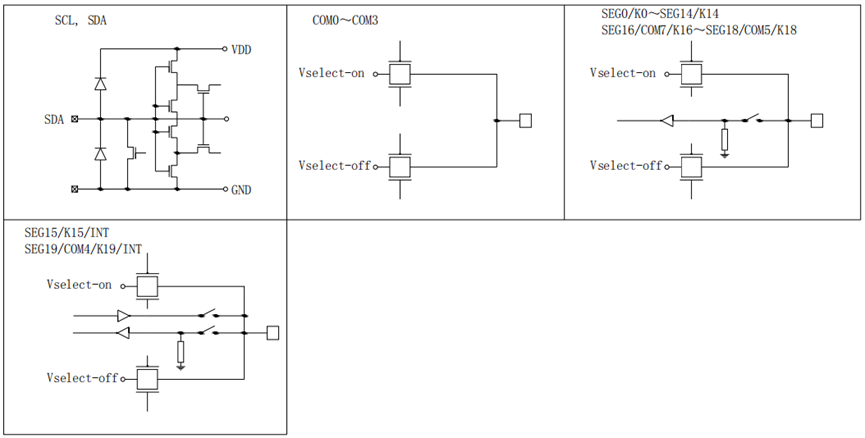

輸入輸出等效電路

集成電路系靜電敏感器件，在干燥季節或者干燥環境使用容易產生大量靜電，靜電放電 可能會損壞集成電路，建議采取一切適當?shù)募呻娐奉A(yù)防處理措施，不正當?shù)牟僮骱附樱?可能會造成 ESD損壞或者性能下降，芯片無法正常工作。

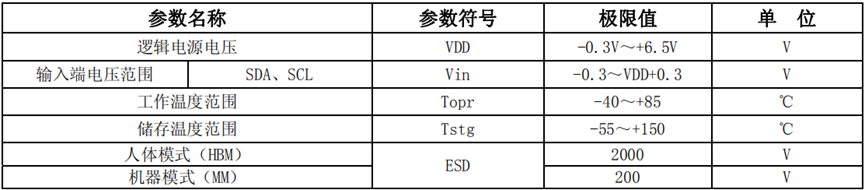

極限參數

(1)芯片長時間工作在上述極限參數條件下，可能造成器件可靠性降低或永久性損壞，不建議實際 使用時任何一項參數達到或超過這些極限值。

(2)所有電壓值均相對于系統地測試。

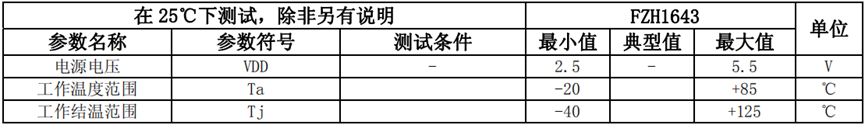

推薦工作條件

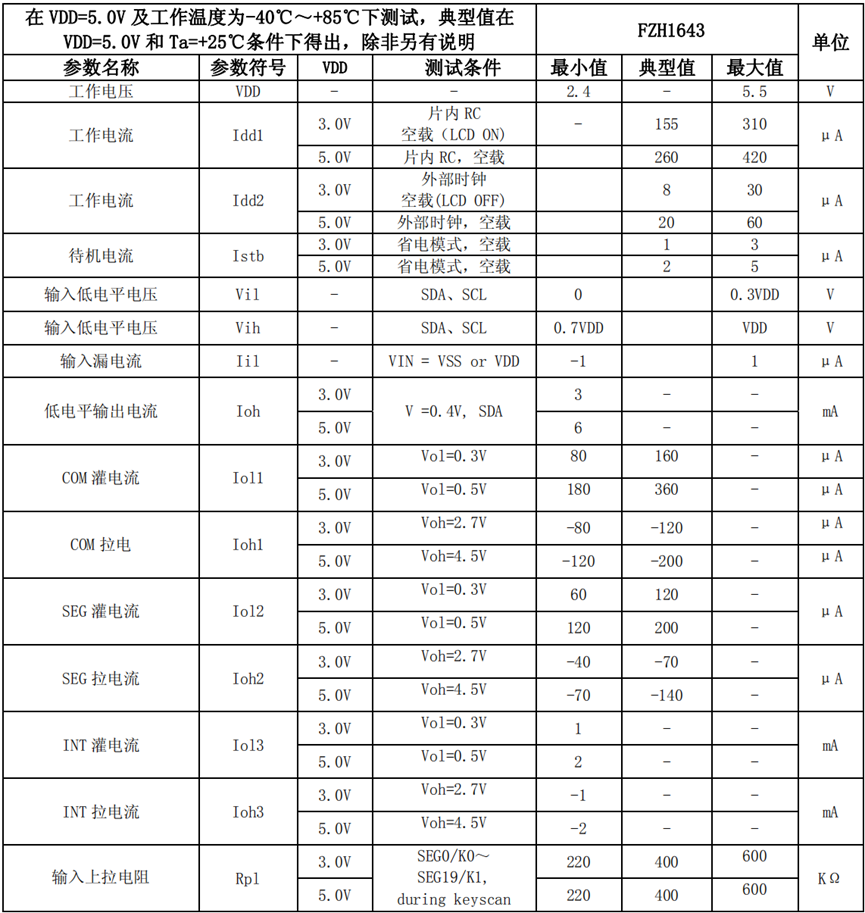

DC電氣特性

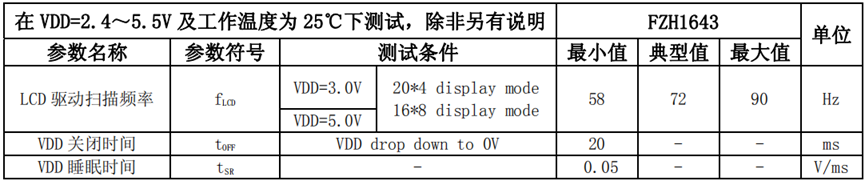

AC電氣特性

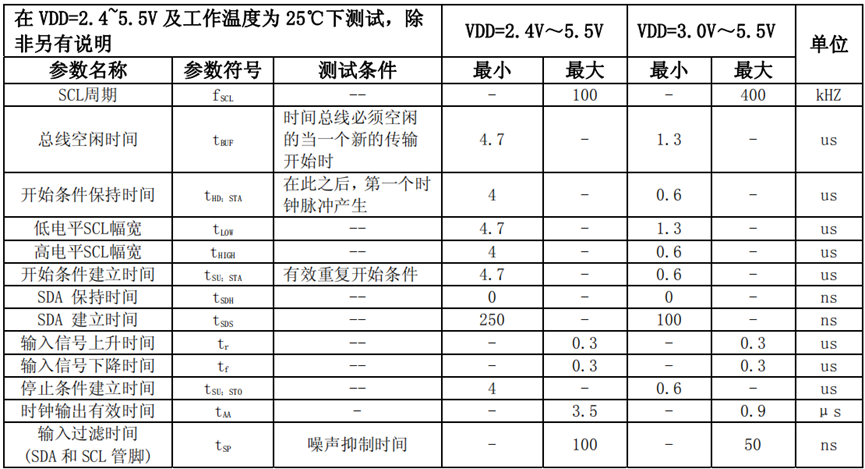

AC交流特性

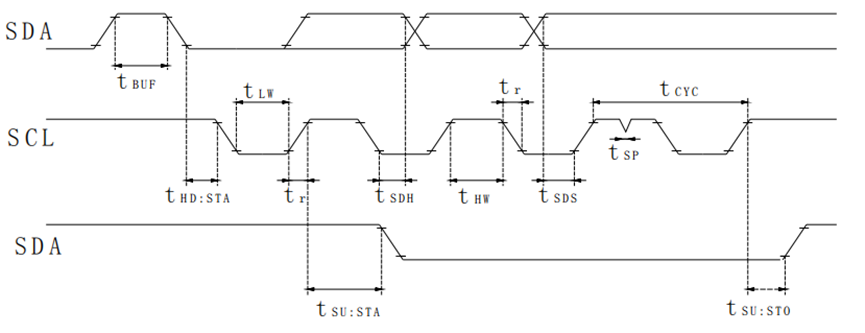

I2C數據傳輸時間波形

上電時注意事項

在給芯片上電時，芯片內部以及復位電位會有一段時間處于不穩定的低電壓區域，由于VDD的電 壓在上升造成芯片內容沒有完全被復位，這樣的誤操作有可能發生。這了防止這樣的情況發生，附加 了POR電路以及軟件復位功能。為了確保正常的芯片內部復位，上電時必須滿足以下條件。

為了使POR電路工作而需滿足tR tF tOFF,Vbot的推薦條件

應用信息

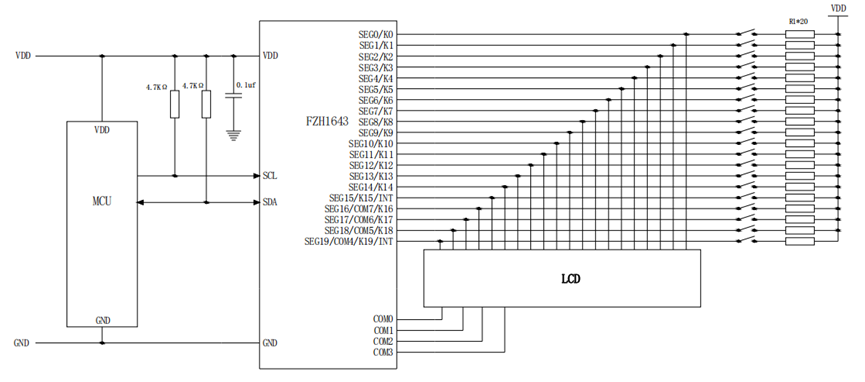

無 INT的 20*4顯示模式電路圖

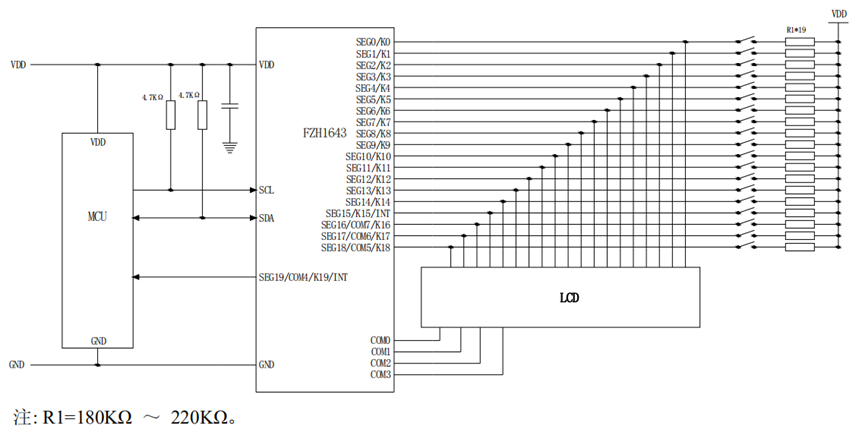

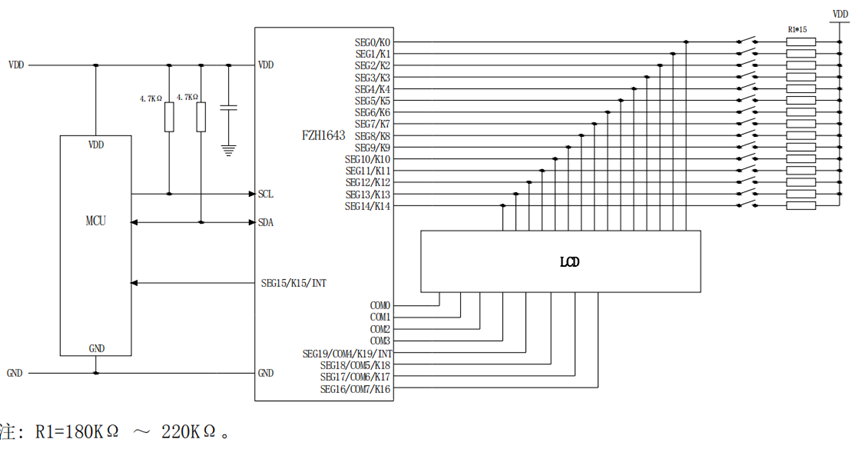

有 INT的 19*4顯示模式電路圖

無 INT的 16*8顯示模式電路圖

有 INT的 15*8顯示模式電路圖命令詳述

系統設置命令

這個命令用于設定后續函數。

1.FZH1643工作在正常模式或待機模式。

2.開啟/關閉 LCD顯示屏

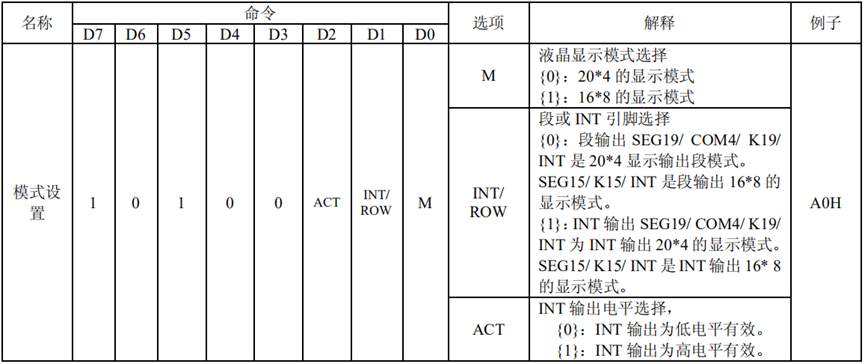

模式設置命令

這個命令用于設定后續函數。

1.顯示模式選擇，20*4的顯示模式或 16 *8的顯示模式。

2.設置 FZH1643 SEG/ INT端口為段輸出或 INT輸出。

3.INT輸出可設定為低電平有效或高電平有效。

系統振蕩器

內部邏輯和 FZH1643的 LCD驅動信號都由內部集成 RC振蕩器定時。在系統初始上電后，系 統振蕩器處于停止?fàn)顟B(tài)。

LCD偏置發生器

VLCD 滿量程電壓（VOP）從VDD到 VSS。VLCD偏置電壓是從連接 VLCD和 VSS之間的三個 串聯電阻內部分壓器得到(此 VLCD已在芯片內部與 VDD連接，不可調節)。電阻可以通過不同的開 關切換，以提供 1/8占空比時的 1/4偏壓或 1/4占空比時的 1/3偏壓電平。

段驅動器輸出

LCD 驅動部分包括段輸出，段輸出應直接連接到液晶顯示面板。按照多路復用列信號和與在顯示 鎖存的數據駐留產生段輸出信號。未使用的段輸出必須保持開路。

共用驅動器輸出

LCD 驅動部分包括將其直接連接到 LCD面板的列輸出。該按照所選的 LCD驅動模式產生共用輸 出信號。未使用的列輸出應保持開路。

顯示存儲器 -RAM結構

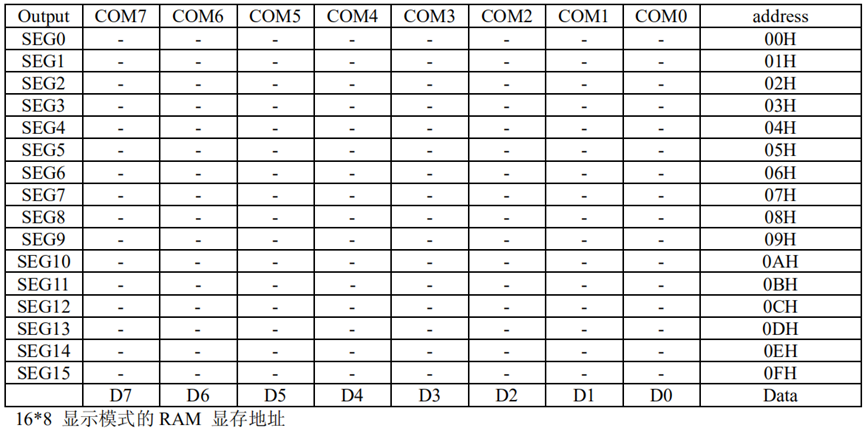

存儲數據的 RAM是一個靜態的 16×8位 RAM顯存。在 RAM位映射的邏輯“1”表示“接通”相應的 LCD段的狀態;同樣一個邏輯 0表示“關”的狀態，RAM地址和段輸出是一一對應關系，并且 RAM字節的各位和列輸出也是一一對應關系。下表顯示從 RAM到 LCD模式的映射：

LCD驅動模式波形

20*4顯示模式, 1/4 duty , 1/3 bias

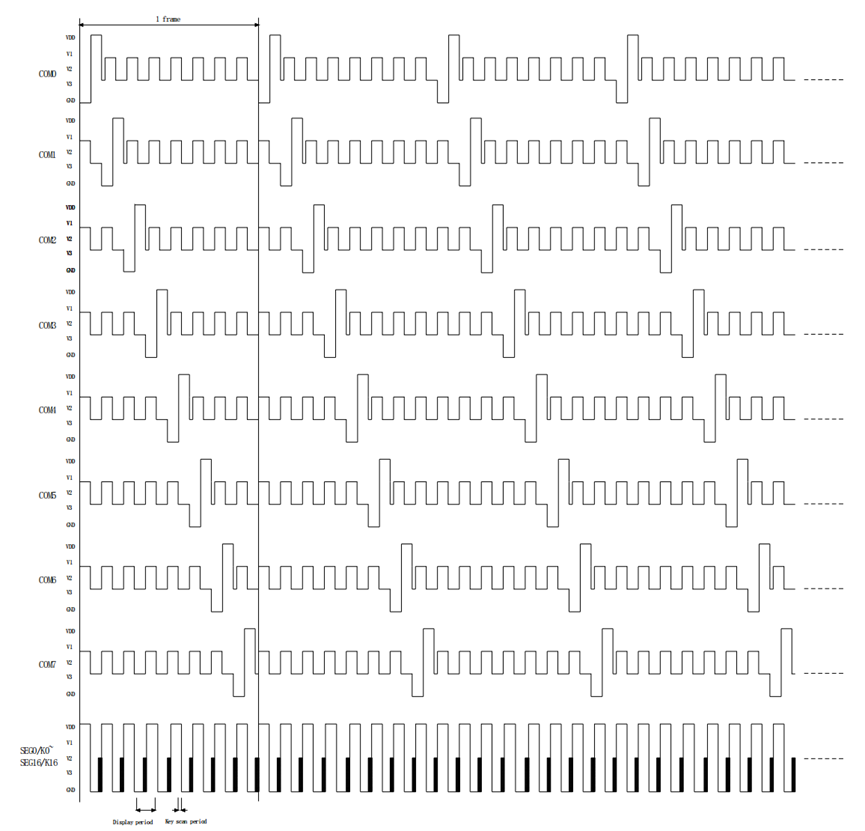

16*8顯示模式, 1/8 duty , 1/4 bias

鍵掃功能

1.FZH1643 支持 20*4的顯示模式時的 20*1矩陣鍵掃描，16*8的顯示模式時的 16*1矩陣鍵掃描。

2.硬件中斷功能是可選的，允許 SEG19/ COM4/ K19/ INT在 20*4的顯示模式或 SEG15/ K15/ INT用 作一個 INT輸出或作為段驅動器。中斷 Flag可以讀（輪詢）通過串行接口代替。

3.鍵掃描輸入引腳與段輸出引腳共用。

4.鍵掃描周期時間不斷循環，所有的按鍵經歷過一個完整的鍵盤掃描去抖超過 20ms。

5.INT 輸出為低電平時，當模式設置命令的“ACT”位被設置為“0”時，INT輸出為低電平有效。

6.INT 輸出為高電平時，當模式設置命令的“ACT”位被設置為“1”時，INT輸出為高電平有效。

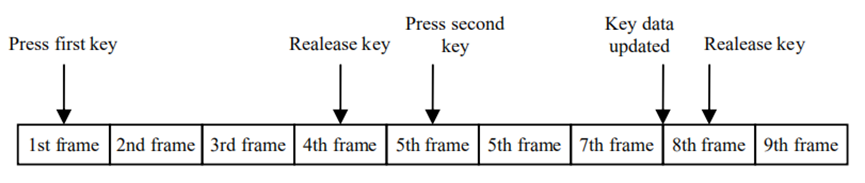

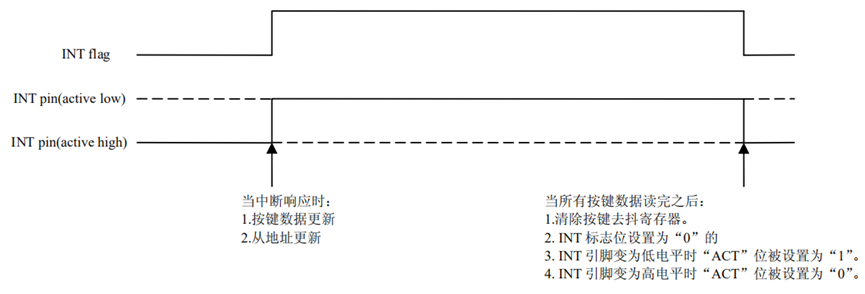

鍵掃描和 INT時序

1.按鍵數據被更新，并且如果鍵被按下 2個周期 INT數據被改變。

2.當?shù)谝粋€(gè)鍵被按下后，INT函數被改變。

3.當按鍵數據已被讀出時，按鍵數據寄存器被清為“0”，在 INT FLAG位設置為“0”。該 INT引腳 變?yōu)榈碗娖綍r(shí)，“ACT”位模式 set命令設定為“1”。

4.當按鍵數據已被讀出時，按鍵數據寄存器被清為“0”，在 INT FLAG位被設置為“1”，該 INT引 腳為低電平時，“ACT”位的模式 set命令被設定為“0”。

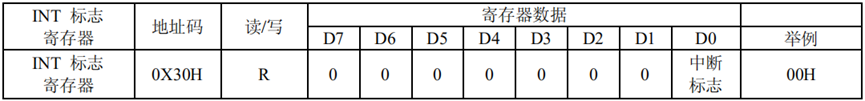

5.INT FLAG寄存器如下所示。要清除 INT FLAG狀態，按鍵數據寄存器 0x20H～0x22H必須在一 個操作中被讀取。

矩陣按鍵電路

FZH1643 集成一個可檢測按鍵的掃描電路。它具備 20個輸入（K0至 K19，與 SEG0到SEG19）在 20*4的顯示模式中或 16個輸入（K0至 K15，與 SEG0共享 SEG15）在 16*8顯示模式 中。鍵矩陣具有 20 *1矩陣中的 20 *4顯示模式或 16 *1矩陣中的 16*8顯示模式，電路接法如下圖所示：

按鍵數據寄存器

按鍵數據寄存器被讀出時，按鍵數據寄存器被清為“0”。按鍵數據寄存器從 0X20H到 0X22H地 址應連續讀取并在一次操作完成。按鍵數據寄存器的地址和按鍵數據的輸出之間一一對應，按鍵數據 寄存器字節的各位與所述按鍵數據輸出一一對應。下面顯示的映射從 RAM數據輸出：

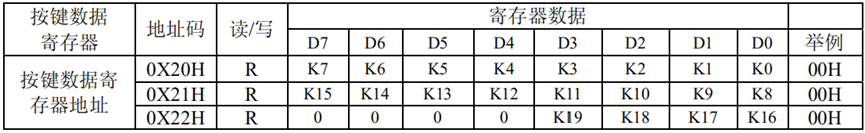

按鍵數據寄存器是只讀的。按鍵數據寄存器格式如下所示：

鍵掃描周期設置命令

1.FZH1643 可以通過命令設置調整鍵掃描周期。該設置如下圖所示。

2.鍵掃描周期的默認值是 2個時鐘周期時間在 20 *4顯示模式，1個時鐘周期時間在 16×8顯示模式。

3.通常當按鍵數據可以被正確地讀出，用戶并不需要使用該命令。

4.由于各種液晶的特點，在鍵掃描周期期間會存在不同的 RC時間常數。如果 LCD的等效電容較大， 它不能被充電或在按鍵掃描期間完全放電，數據不能被正確地讀取。為了避免讀取鍵錯誤，用戶可以 通過該命令來調節鍵掃描周期。如果按鍵掃描周期太長，它可能會影響到液晶視覺質量。

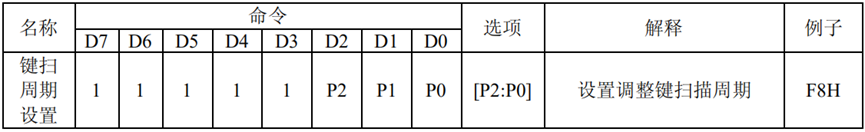

按鍵掃描周期的設定

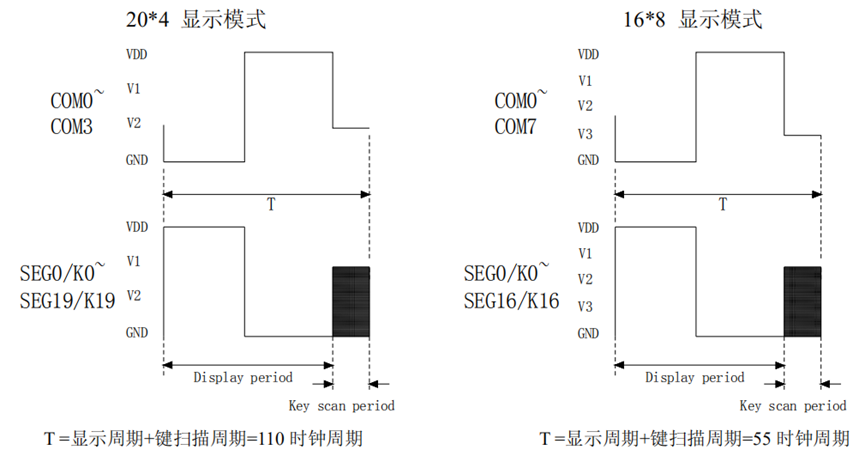

顯示時間和按鍵掃描周期的關系

命令/數據的傳送方法

芯片是由I2 C協議2線串行接口來傳送數據的

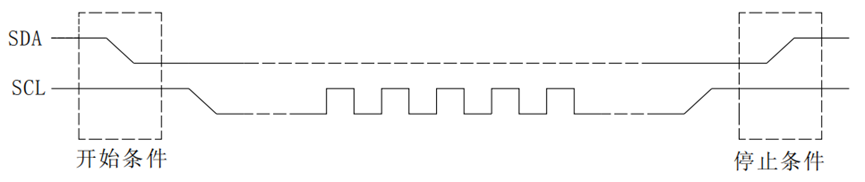

芯片在輸入命令或顯示數據時，必須按照以下步驟：

（1）形成開始條件

（2）發送Slave Address

（3）命令，顯示數據的傳送

（4）形成停止條件

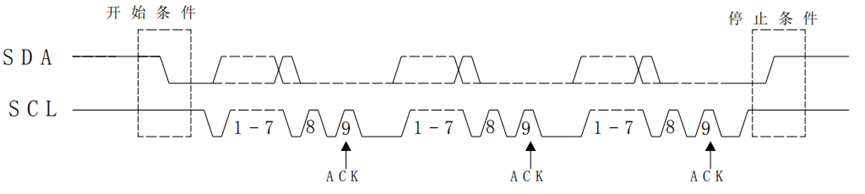

ACK信號

進行數據傳輸時，必須有ACK信號。傳送的數據是由8bit為單位組成的，8bit數據傳送后返回ACK信號。8bit數據(Slave Address，Register Address，Data)傳送后，在SCL第8個時鐘下降沿時SDA數 據輸出“L”信號，然后在第9個SCL時鐘下降時輸出停止。在不需要ACK信號時，從SCL信號的第8個信 號下降到第9個信號的下降為止請輸入“L”。

設備尋址

從地址字節和以下啟動條件形成了主設備的第一個字節。該第一個字節的高七位表示從機地址。 第八個 bit定義讀或?qū)懖僮魇欠袷潜辉O(shè)置。當該 R/ W位為“1”，讀取操作被選擇，為“0”選擇寫操 作。

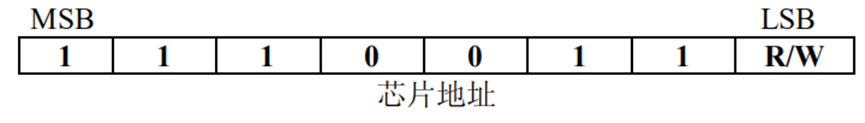

FZH1643 地址位格式如下所示。當一個地址字節發送，設備匹配第一個起始條件后七位。如果 它們匹配，設備輸出一個應答在 SDA線上。

寫操作

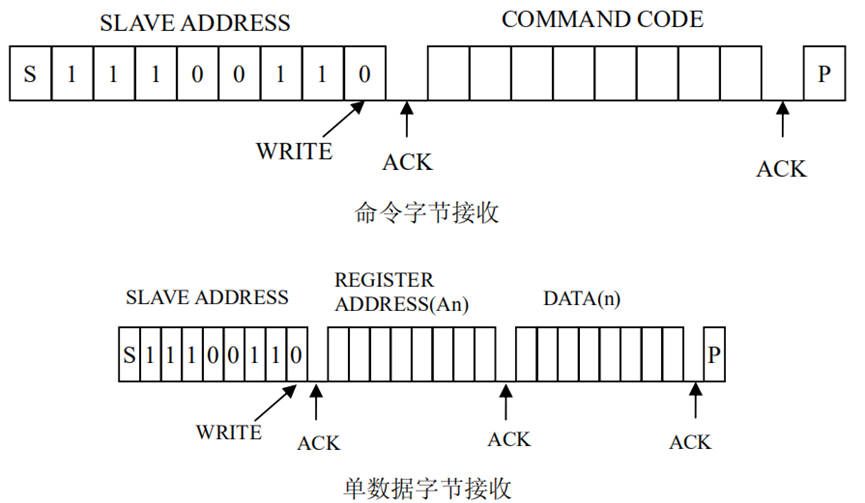

字節寫操作

字節寫操作需要一個 START條件，一個從機地址（包含 R/W位），一個有效的寄存器地址，數 據和 STOP條件。每傳送一個字節，芯片會通過 ACK進行答復。

注意：如果按照從機地址字節是命令代碼，以下命令字節代碼將被忽略。

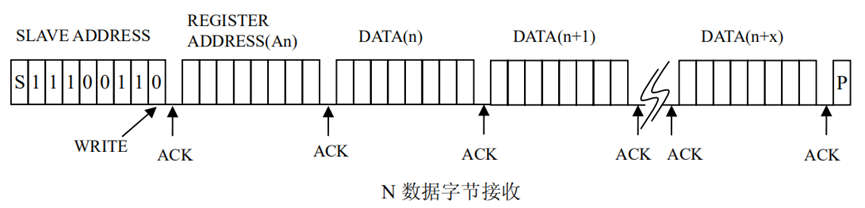

頁寫操作

注意：當?shù)刂返竭_(dá) 0x8Ah（在 20 *4顯示模式中）或到達 0x8Fh（在 16 *8顯示模式中）后，地址 指針將被重置為 0x80h。

讀操作

1.在讀模式下，主設備設置從機地址后讀取 FZH1643數據。繼 R/W位（=“0”）和一個應答位，寄 存器地址（An）寫入地址指針。接下來一個開始條件和從機地址再次寫入后將 R / W位（

=“1”）。在 寄存器中的數據開始傳送。地址指針遞增僅在接收一個應答時鐘后。如果寄存器地址（An）是 0X00H～ 0X0FH，達到了存儲位置 0X0FH后，指針將重置為 0X00H；如果寄存器地址（An）是 0X20H～0X22H， 到達存儲位置 0X22H后，指針將重置為 0X20H。

2.連續地址的讀會繼續下去，直到主機發送一個 STOP條件才結束。

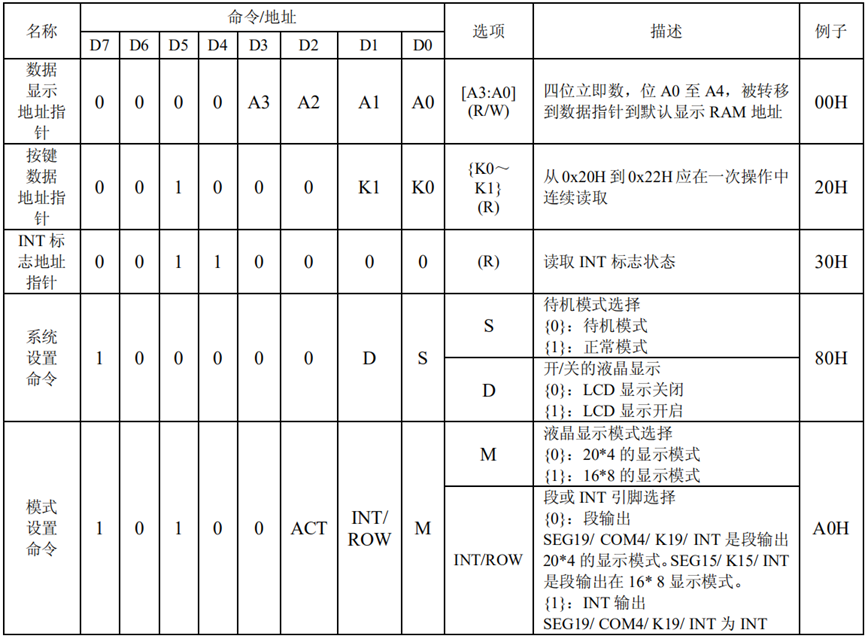

命令摘要

操作流程圖

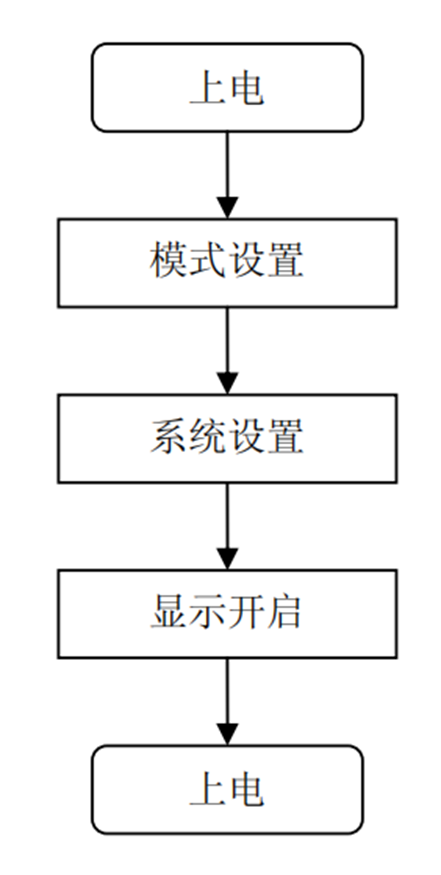

初始化

顯示數據刷新-地址設置

按鍵數據讀取

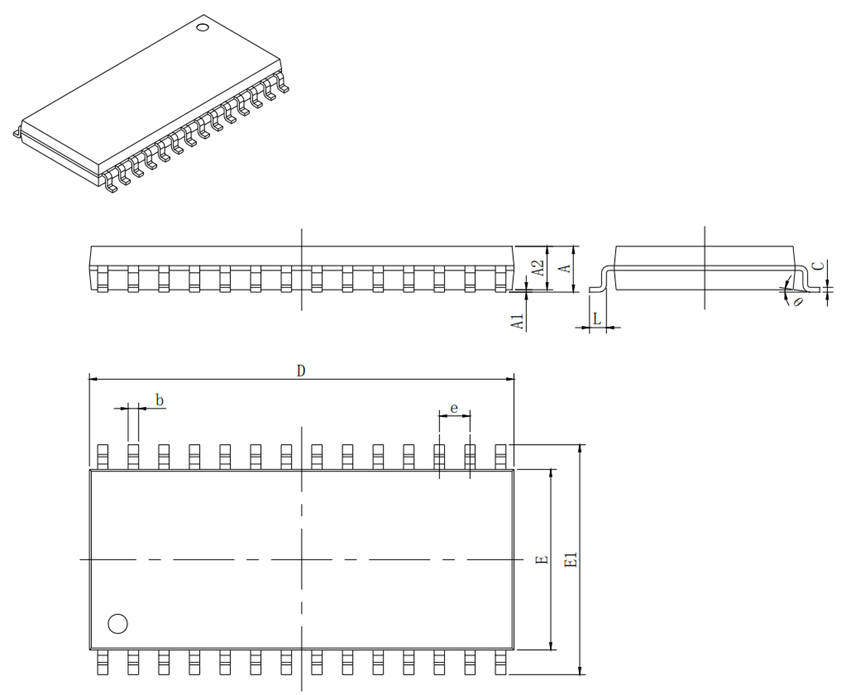

封裝示意圖:SOP28
