本文作者：AMD 工程師

Jigyasa Panchal 和 Vatsal Tripathi

在本博客中，我們將介紹使用 Aurora 6466b 協議實現 AMD UltraScale+ FPGA 與 AMD Versal 自適應 SoC 的對接。我們還將涵蓋有關 IP 配置、FPGA 之間的連接、時鐘設置以及復位拓?fù)浣Y(jié)構的詳細信息。

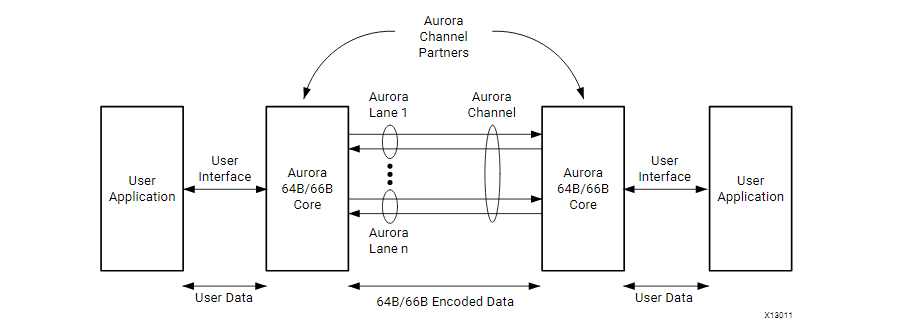

Aurora 64B/66B 是一項用于多千兆位鏈路的輕量級串行通信協議。它使用一個或多個 GTX、GTH、GTY 或 GTM 收發器在器件之間進行數據傳輸。可以采用全雙工（雙向數據）連接，也可以采用單工（任一方向的數據）連接。本博客重點關注兩種器件雙工配置下的互聯操作： UltraScale+ FPGA 使用 GTY連接 Versal 自適應 SoC 的 GTM。

本博客涵蓋以下內容：

1. VCU118 和 VMK180 的示例設計

2. IP 配置

3. 綜合、實現與比特流生成

4. 復位序列

5. FPGA 之間的連接

這里使用的兩個 FPGA 分別是 AMD Virtex UltraScale+（VCU118 評估板）和 Versal Prime（VMK180 評估板）。此測試中使用的是 AMD Vivado 2024.2。在“相關”部分中包含了測試使用的比特流。

在 Aurora 6466b IP 自定義 GUI 中，有兩個選項卡：“Core Options”（核選項）和“Shared Logic”（共享邏輯）。在“Core Options”選項卡中，您可以選擇下列配置的相關選項：通道寬度、線速率、GT 參考時鐘、INIT 時鐘與 DRP 時鐘頻率、數據流為雙工/僅發送/僅接收、接口為成幀或串流以及調試選項。

在“Shared Logic”選項中，您需要在“Include Shared Logic in core”（在核中包含共享邏輯）或“Include Shared Logic in example design”（在示例設計中包含共享邏輯）兩者之間進行選擇。

對于上述示例設計，建議兩個器件的線速率和 GT REFCLK 保持一致，以確保兩端的連接穩定，這也是一項良好的實踐。

1.VCU118 和 VMK180 的示例設計

VCU118 的單通道示例設計

自定義 Aurora 核。

請按照以下步驟為單通道自定義并生成 Aurora 64b66b 核：

啟動 Vivado Design Suite。

選擇“Create New Project”（創建新工程）并單擊“Next”（下一步）。

選擇工程名稱和路徑，然后單擊“Next”。

選擇 RTL 工程以允許運行示例設計，并勾選“Do not specify sources at this time”（此時不指定源文件）。單擊“Next”。

單擊 xcvu9p-flga2104-2L-e，或選擇“Boards”（開發板）選項，然后單擊“Virtex UltraScale+ VCU118 Evaluation Platform（xcvu9p-flga2104-2L-e）”

單擊“Next”，然后單擊“Finish”（完成）。

在 Flow Navigator 面板的“Project Manager”（工程管理器）下，選擇 IP 目錄并搜索

Aurora 64b66b。在“Communication & Networking > Serial Interfaces”（通信與聯網 > 串行接口）下可以找到 Aurora 核。

在為 VMK180 創建 2 通道示例設計時也應遵循相同的步驟。

VMK180 的單通道示例設計

自定義 Aurora 核。

請按照以下步驟為單通道示例自定義并生成 Aurora 64b66b 核：

啟動 Vivado Design Suite。

選擇“Create New Project”（創建新工程）并單擊“Next”（下一步）。

選擇工程名稱和路徑，然后單擊“Next”。

選擇 RTL 工程以允許運行示例設計，并勾選“Do not specify sources at this time”（此時不指定源文件）。單擊“Next”。

單擊 xcvp1802-lsvc4072-2MP-e-S，或選擇“Boards”選項，然后單擊“Versal VMK180 ES1 Evaluation Platform”（Versal VMK180 ES1 評估平臺）。

單擊“Next”，然后單擊“Finish”（完成）。

在 Flow Navigator 面板的“Project Manager”（工程管理器）下，選擇 IP 目錄并搜索 Aurora 64b66b。在“Communication & Networking > Serial Interfaces”（通信與聯網 > 串行接口）下可以找到 Aurora 核。

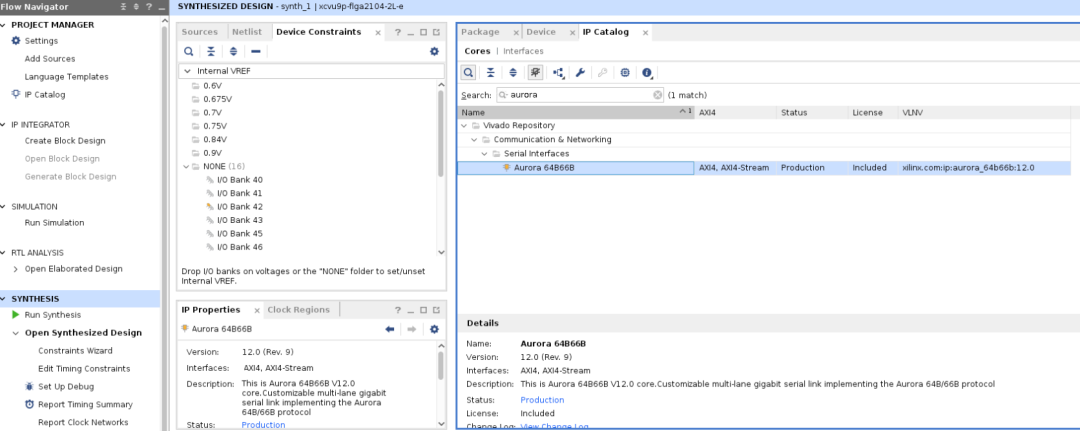

圖 1：Vivado IP 目錄中的 Aurora 64B66B

VCU118 和 VMK180 的示例設計共享以下軟件需求：

VCU118- vivado design suite 2025.1

VMK180- vivado design suite 2025.1

2.IP 配置

對于 VCU118。

右鍵單擊 Aurora 64B66B 并選擇“Customize IP”（自定義 IP）。

在“Customize IP”窗口的“Core Options”（核選項）選項卡中，將“GT Refclk (MHz)”設置為 156.25，將“INIT clk (MHz)”設置為 100。見圖 2。

注釋：為 VCU118 自定義 IP 時，您還可以選擇 Vivado Lab Edition。這將允許您在頂層文件中添加內建 ILA 和 VIO。

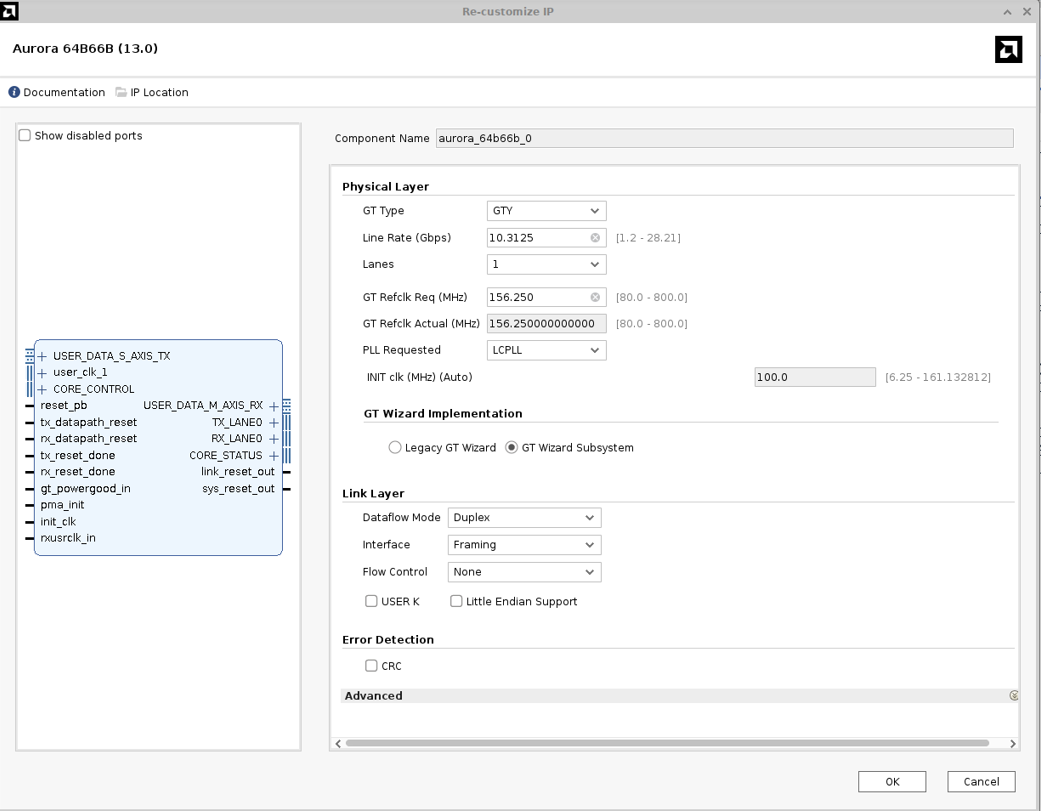

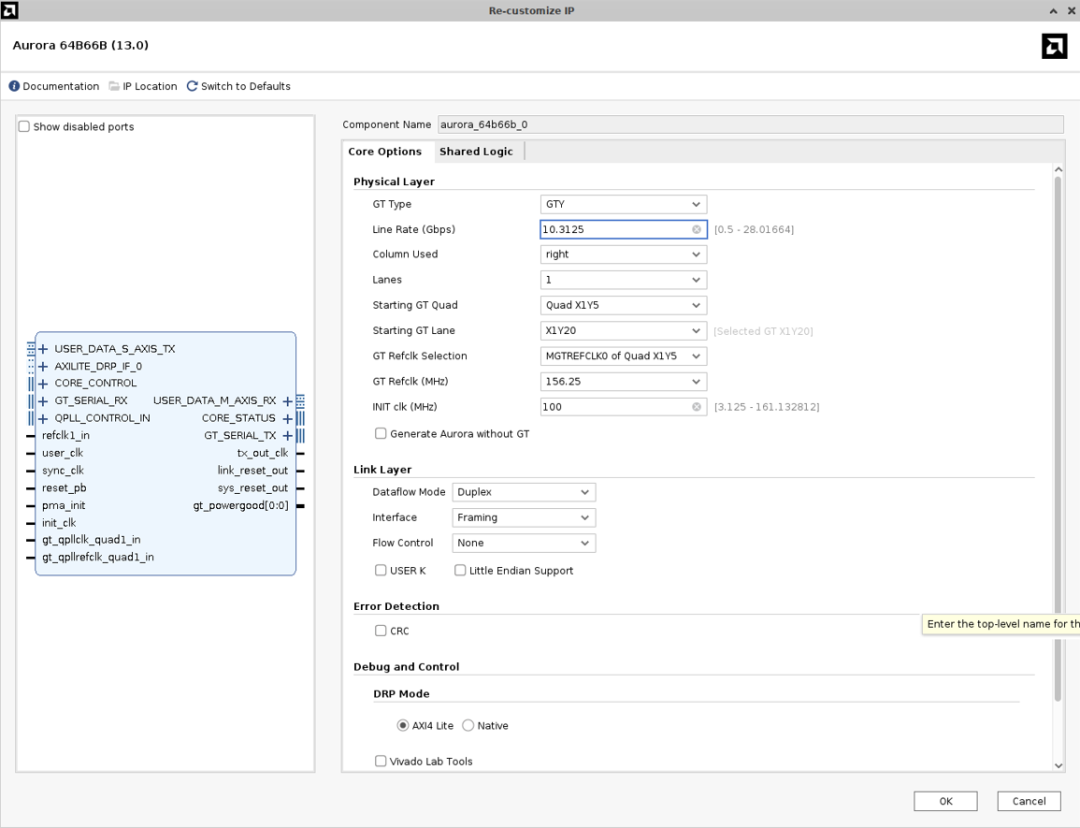

圖 2：Aurora 64B66B 核選項設置

對于 VMK180。

右鍵單擊 Aurora 64B66B 并選擇“Customize IP”（自定義 IP）。

在“Customize IP”窗口的“Core Options”選項卡中，將“GT Refclk (MHz)”設置為 156.25。

將“INIT clk (MHz)”設置為 100。見圖 3。

圖 3：為 VMK180 自定義 Aurora 64B66B 核。

注釋：建議在實踐中，兩項設計的線速率和 GT REFCLK 保持一致。INIT CLK 根據開發板上的系統時鐘進行配置。

綜合、實現與比特流生成

在 Vivado IDE 的“Project Manager”部分，右鍵單擊核名稱并選擇“Open IP Example Design”（打開 IP 示例設計）（見圖 4）。

單擊“OK”覆蓋現有示例設計。

生成示例設計后，運行綜合。

在 I/O 管腳分配中為 Aurora 核端口分配管腳位置（見圖 5）。

完成管腳分配后，保存并更新 XDC 文件，然后運行實現。

下一步是生成比特流。

注釋：VCU118 的 I/O 端口是基于 bank 231 的原理圖進行分配的（見圖 6）。

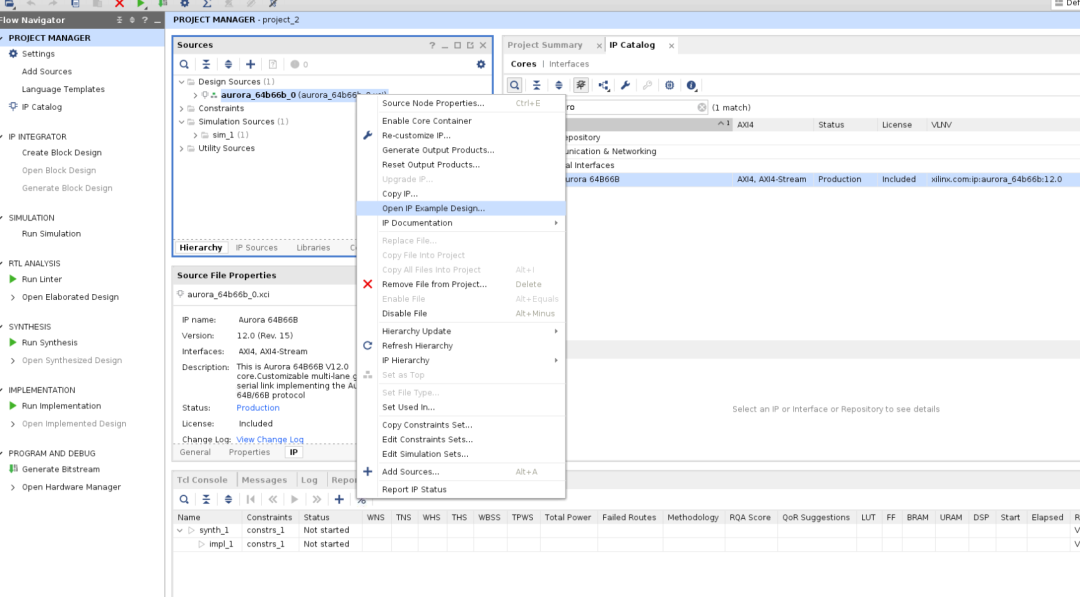

圖 4：打開 IP 示例設計

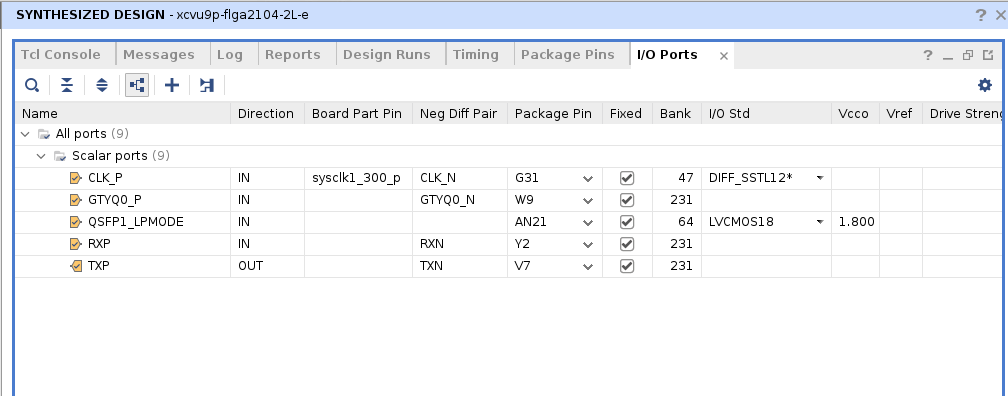

圖 5：VCU118 的 I/O 端口

圖 6：VCU118 的 I/O 管腳分配所使用的 bank 231 的原理圖

對于 VMK180。

在 Vivado IDE 的“Project Manager”部分，右鍵單擊核名稱并選擇“Open IP Example Design”。（見圖 6）

單擊“OK”覆蓋現有示例設計。

生成示例設計后，運行綜合。

在 I/O 管腳分配中為 Aurora 核端口分配管腳位置（見圖 7）。

完成管腳分配后，保存并更新 XDC 文件，然后運行實現。

下一步是生成比特流。

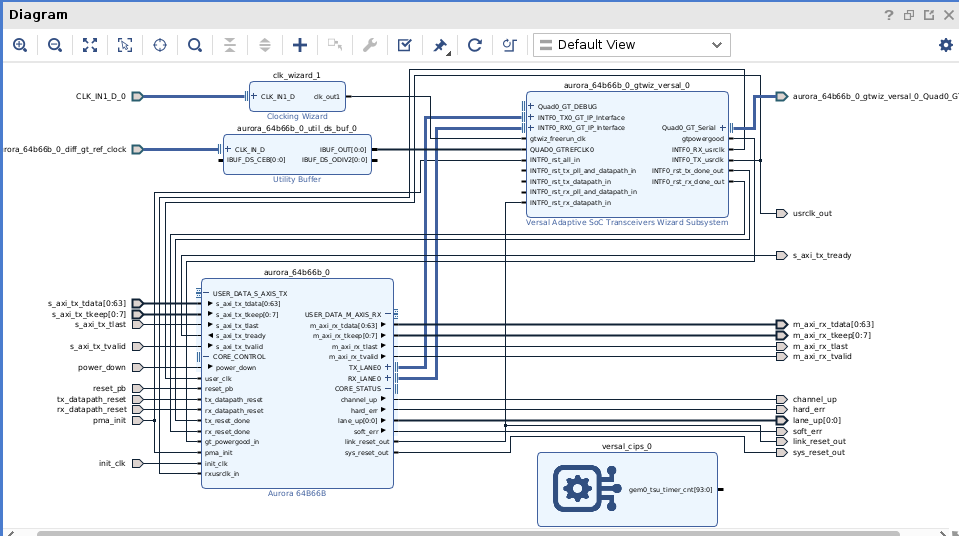

圖 7：在生成示例設計后為 VMK180 生成的塊設計

圖 8：VMK180 的 I/O 端口

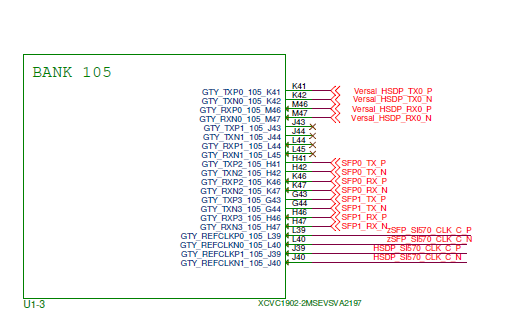

圖 9：VMK180 的 I/O 管腳分配所使用的 bank 105 的原理圖

注釋：VMK180 的 I/O 端口是基于 bank 105 的原理圖進行分配的（見圖 8)。

4.上電與復位序列

以下是在可用數據流配置的示例設計層面針對 Aurora 64B/66B 核推薦的 Aurora 雙工復位序列。有關復位序列請見圖 10。

在開發板上電序列期間，pma_init 和 reset_pb 信號應處于高電平狀態。為確保 Aurora 64B/66B 核正常工作，INIT_CLK 與 GT_REFCLK 在上電期間應保持穩定。當兩個時鐘穩定后，將 pma_init 斷言無效，然后再將 reset_pb 斷言無效。

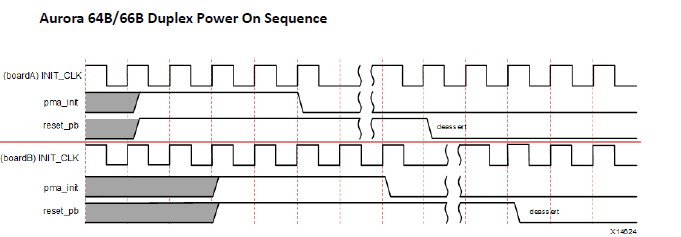

圖 10：Aurora 64B/66B 雙工上電復位序列

以下是在數據傳輸之前連接兩個器件的步驟。

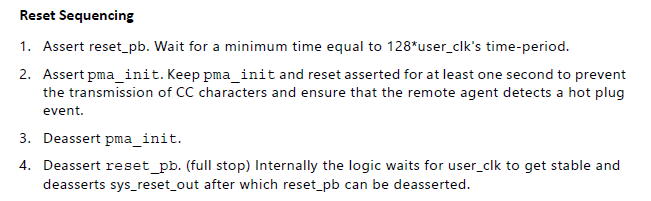

圖 11：復位時序

5.FPGA 之間的連接

此示例展示了兩個平臺之間的單通道 Aurora 64B66B 連接。此平臺由 VCU118 和 VMK180 評估套件板組成，如圖 12 所示。隨后對兩個器件進行燒錄，將燒錄文件設置為比特流文件名 (aurora_64b66b_0_exdes.bit)，將探針文件設置為探針文件名 (aurora_64b66b_0_exdes.ltx)。

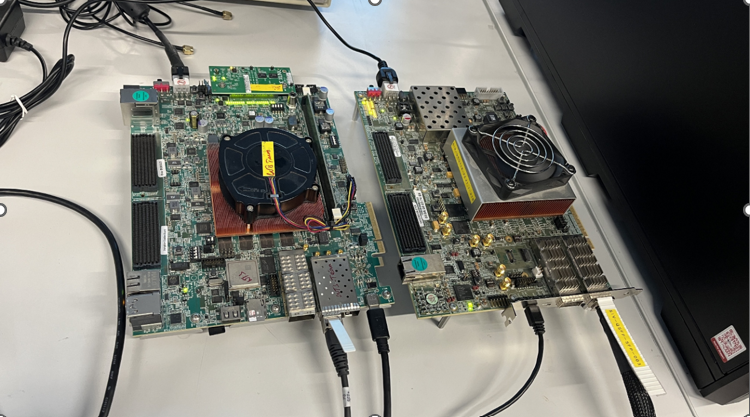

圖 12：Aurora 64B/66B 單通道設置

注釋：如果在 AMD 評估板上進行測試，請確保已啟用 QSFP/SFP 端口。請根據相應的開發板原理圖啟用這些端口。

要執行該設計，需遵循以下必要步驟：

在“Hardware”（硬件）列表中右鍵單擊器件并選擇“Run Trigger”（運行觸發器）。在出現的波形窗口中，觀察到 lane_up 和 channel_up 信號處于高電平狀態。

在 hw_vios 下的“Debug Probes”（調試探針）列表中選中以下所有信號，將探針添加到 VIO 窗口中：channel_up、lane_up、RESET、gt_reset_i_temp。

按照復位序列切換復位信號，具體操作是：先對器件 A 斷言 pma_init 有效，再對器件 B 斷言該信號有效；隨后先對器件 A 斷言 RESET_PB 有效，再對器件 B 斷言該信號有效，如圖 9 所示。

channel_up 和 lane_up 信號必須變?yōu)榈碗娖綘顟B(tài)。

隨后再次依次切換器件 A 與器件 B 的復位信號。每次復位信號切換后，channel_up 和 lane_up 都會返回高電平狀態。

以下步驟表明，當 reset_pb 和 pma_init 斷言有效時，核（或收發器）處于復位狀態，channel_up 和 lane_up 均變?yōu)榈碗娖綘顟B(tài)。然而，當這兩個復位信號均為低電平狀態時，核會發生解復位，channel_up 和 lane_up 均為高電平狀態。

圖 13：VCU118 的 Aurora 64B/66B HW-ILA 波形

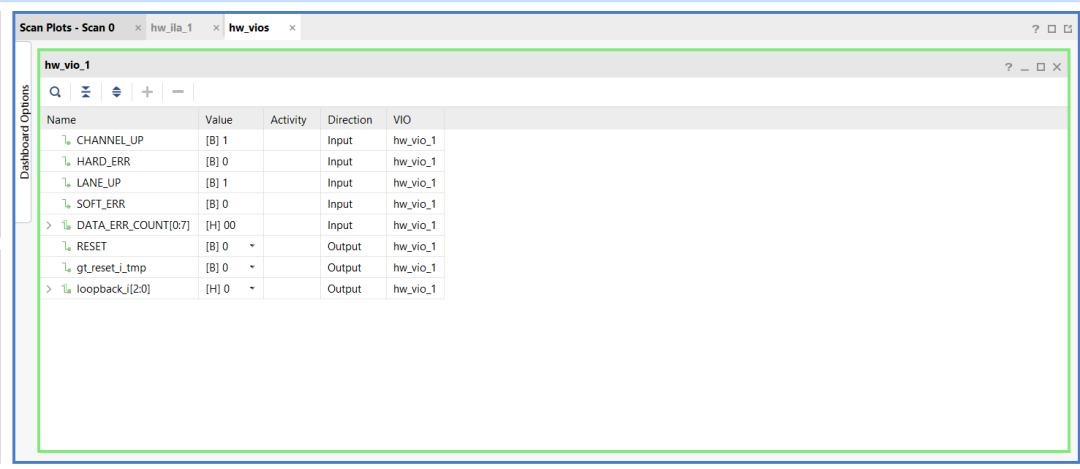

圖 14：VCU118 的 Aurora 64B/66B VIO 探針窗口

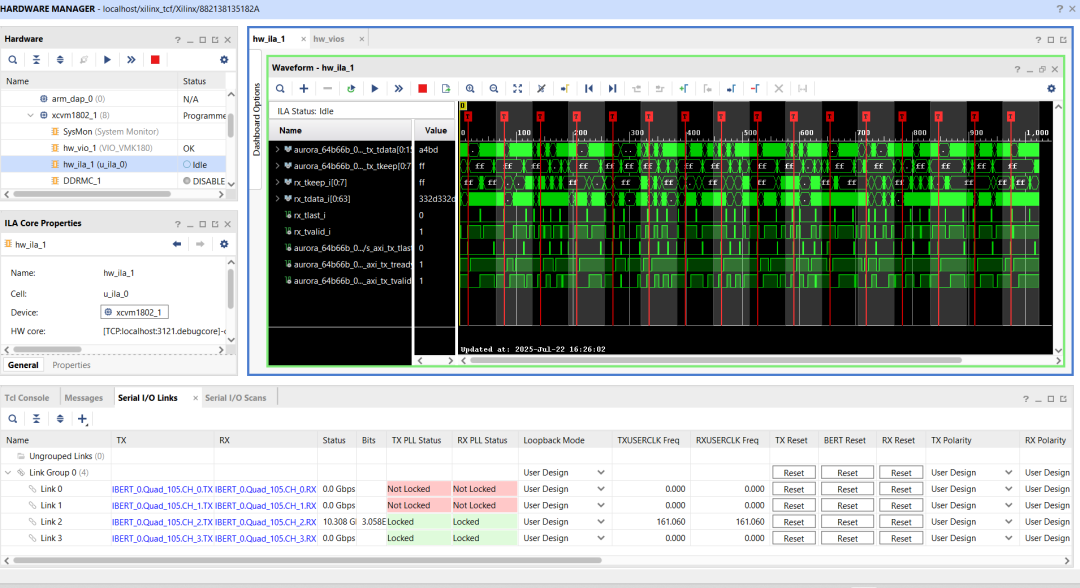

圖 15：VMK180 的 Aurora 64B/66B HW-ILA 波形

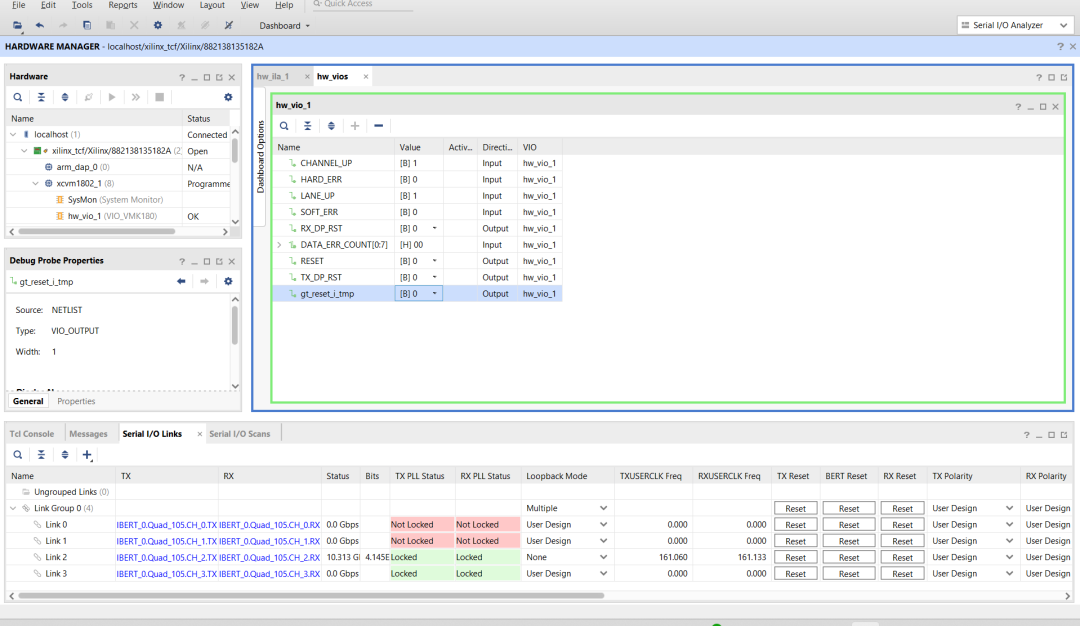

圖 16：VMK180 的 Aurora 64B/66B VIO 探針窗口
