上一期內容中，我們系統剖析了DDS模式，并針對其核心特性進行了深度解析，重點探討了多音信號與固有頻率的本質。本期，德思特將帶您了解如何調整DDS設置。

01偽代碼說明

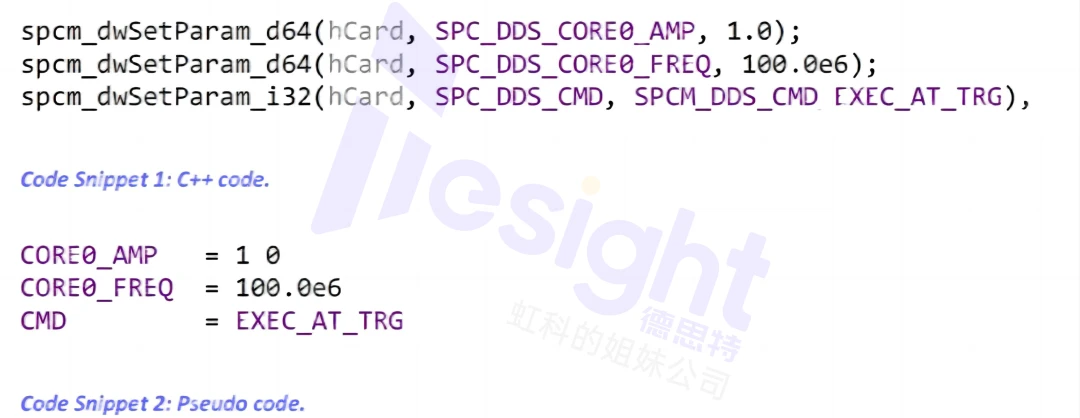

由于德思特Spectrum DDS AWG卡支持不同的編程語言，如 C++ 和 Python，因此本應用說明將使用偽代碼來提高代碼片段的可讀性和通用性。以下代碼片段描述了 C++ 代碼片段的偽代碼。

02 改變DDS設置

總的來說，可以使用德思特Spectrum Starhub模塊輕松同步一組生成器卡，設備之間的抖動實際上為0ns。

動態參數控制

所有設置，如頻率，相位和幅度可以在運行期間改變。更改可以按順序排隊，F(xiàn)IFO緩沖，并使用EXECATTRIG命令在預先定義的觸發事件中同時執行。

可能的觸發事件有：

卡觸發，它支持卡可用的完整觸發引擎(見用戶觸發引擎設置手冊)

內部定時器，自動觸發下一個序列在一個預定義的時間間隔。

此外，可以使用EXECUTENOW命令在更改到達DDS模塊并通過隊列末尾時立即執行更改。由于觸發源和定時器間隔可以像所有其他參數一樣更改，因此創建復雜序列變得非常容易。DDS模塊在具有固定時間基準和固定時間分辨率的情況下工作，適用于所有操作。

時間分辨率與定時精度

TS-M4i.66xx卡上所有觸發源的時間分辨率是tres = 6.4ns，轉換為156.25MHz。

例如，內部定時器的最小值為83.2ns，但可以以6.4ns的步長進行調整，因此將定時器值設置為(10us)將其精確設置為10.0032us或1563x6.4ns。由于所有生成器卡都可以同步到外部時鐘源，因此定時器可以與您的時鐘源一樣準確。

觸發檢測與抖動特性

如果您使用外部觸發器來執行下一個排隊的命令，則觸發器也以6.4ns的時間分辨率被檢測到。

如果您的觸發器與生成器卡異步，則您將具有±3.2ns（即總抖動為6.4ns）。

如果您的觸發器與生成器卡同步，并且相位被精確設置以始終滿足觸發引擎的采樣保持窗口，則可以將抖動最小化到實際上為零。
