前置背景

在戶外機器人領域，像割草機器人這類需在復雜環境精準作業的設備，衛星定位導航技術是其自主運行的核心支撐。然而，戶外場景挑戰重重：

一方面，真實環境里衛星信號易被樹木、建筑物等遮擋產生多徑效應，嚴重影響定位精度；

另一方面，傳統實地測試受場地、天氣等因素限制，成本高、周期長，且難以全面覆蓋各類極端或復雜應用場景，無法高效驗證機器人定位系統的精度與穩定性。

同時，對于戶外機器人而言，僅依靠GNSS（全球?qū)Ш叫l(wèi)星系統）難以滿足高精度作業需求，雙天線定向技術能為機器人提供航向等姿態信息，RTK（實時動態差分定位）技術可實現厘米級的定位精度，這些技術與GNSS結合，是戶外機器人實現精準作業的關鍵。

為在產品研發早期充分且高效地測試戶外機器人的衛星定位導航性能，以及雙天線定向、RTK 厘米級定位的性能，室內仿真測試成為關鍵手段。德思特憑借先進的GNSS模擬技術，推出針對戶外機器人的高精定位仿真測試方案，為戶外機器人定位系統研發提供可靠測試保障。

方案內容

1核心設備與技術

采用德思特GNSS模擬器，該模擬器可生成實時/預設/錄制的位置信息、6DOF（六自由度）姿態信息以及多徑模型。

此外，它可以通過多實例功能實現流動站主天線+從天線仿真以及RTK虛擬信號（等同于CORS站信號的仿真，通過WIFI、5G等方式傳輸）實現RTK定位+雙天線定向：

方案連接圖

2測試對象

以配備雙天線+RTK（實時動態差分定位）技術的戶外機器人（如割草機器人）為待測件，待測件包含待測試的定位算法。

3測試價值

可實現全球范圍內任意地點與位置的測試，突破實地測試的地域限制。

生成的衛星信號與真實信號具有高一致性，能模擬真實環境下的定位場景。

具備雙天線同步仿真能力，可精準模擬機器人雙天線定位的情況。

支持RTK基準站與RTCM（無線電技術委員會海事服務）消息模擬，為RTK定位測試提供完整環境。

接口開放且集成度高，易于部署，能快速搭建測試平臺。

可選支持硬件在環仿真功能

4解決的問題

可在室內構建完整測試平臺，實現戶外機器人定位系統的早期驗證，提升研發效率。

支持對戶外機器人姿態的精細仿真，全面測試機器人在不同姿態下的定位表現。

能夠?qū)崿F(xiàn)厘米級的高精定位測試，滿足戶外機器人對定位精度的高要求。

可模擬樹木、樓層等遮擋引起的多徑問題，測試機器人定位系統在復雜環境下的抗干擾能力。

機器人定位導航模組

RTK高精定位+雙天線測試實操

本次我們測試使用的是行業內較為通用的和芯星通UM982模組來進行驗證測試。在該測試demo中，我們使用德思特GNSS模擬器GTS-P72的雙端口能力來實現對于主從天線的仿真，并采用虛擬基站來進行RTK信息的仿真。

1.方案構成

本次測試我們需要用到的硬件有：

GTS P74 GNSS模擬器以及配套的顯示器、鼠標、鍵盤

和芯星通GNSS接收機，型號：UM982,作為待測定位設備

PC一臺

安裝和芯星通上位機軟件Uprecise（V2.0.1037）

注意：如果使用其他版本，可能部分設置有所變化

網線、射頻電纜等其他連接用配件

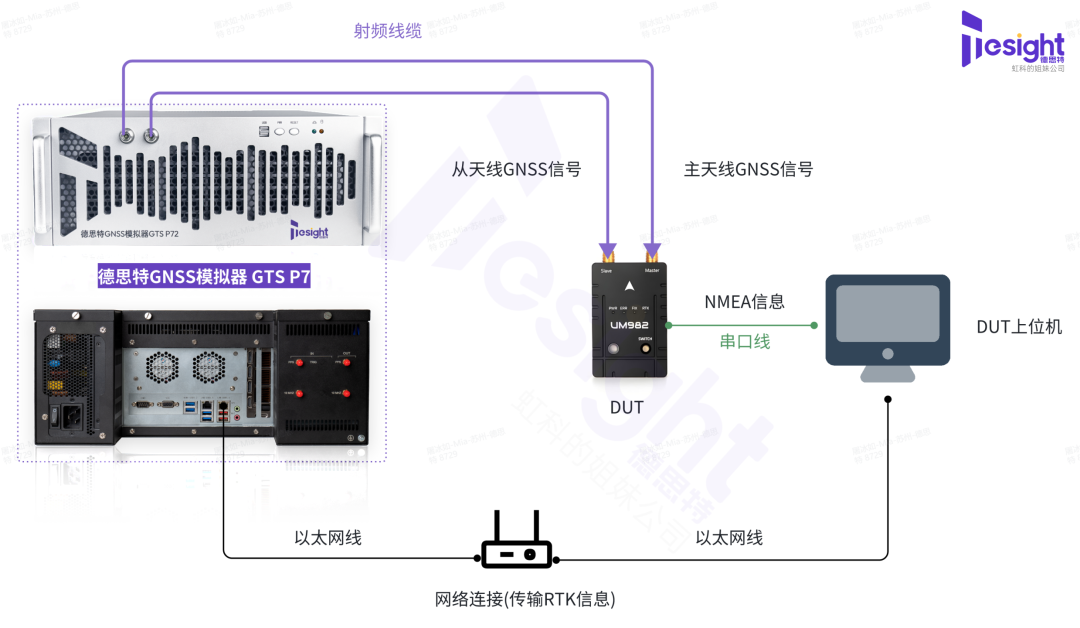

2.硬件連接圖

按照如下示意圖連接：

射頻線纜前端需要添加衰減器30dB，確保最終輸出功率為-110dBm

GNSS模擬器需要與DUT上位機位于可通信網絡，可提前“ping”驗證通路情況

3.GNSS模擬器Skydel軟件場景配置

在本案例中，我們需要打開三個GNSS示例，分別用于“主天線”、“副天線”、“虛擬基站”模擬——

每一路模擬信號均如下：

GPS L1CA + L5

BEIDOU B1I + B2I

GALILEO E1 + E5

模擬的軌跡是無人機在美洲某郊區實行農業任務的往復“S型”軌跡

主天線實例

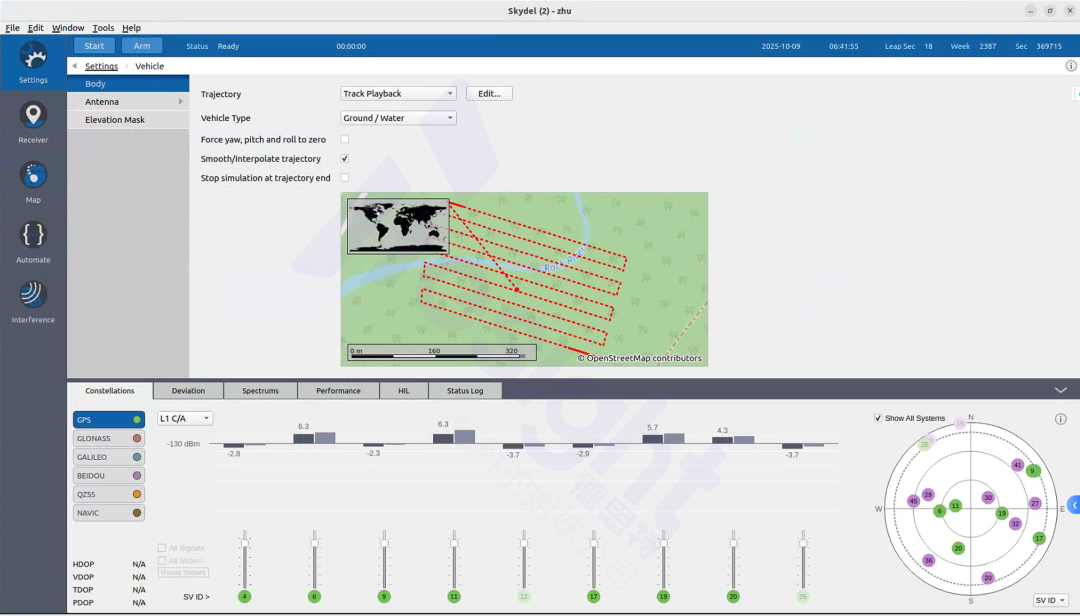

①打開Skydel預設好的實例“主天線”，將會加載以上信息并設置好工作實例【往復“S型”軌跡】

星座頻點與上述要求一致

往復“S型”軌跡

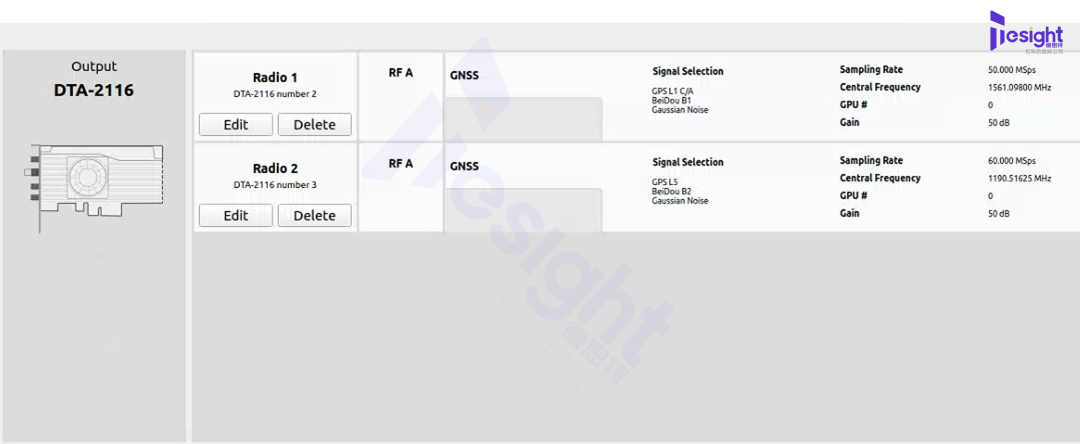

此時output啟用的是DTA-2116 SDR，硬件序號為0,1

如何詳細設置GNSS參數

德思特干貨 | Skydel 天線模型配置詳解：從信號增益到物理姿態的完整設置指南

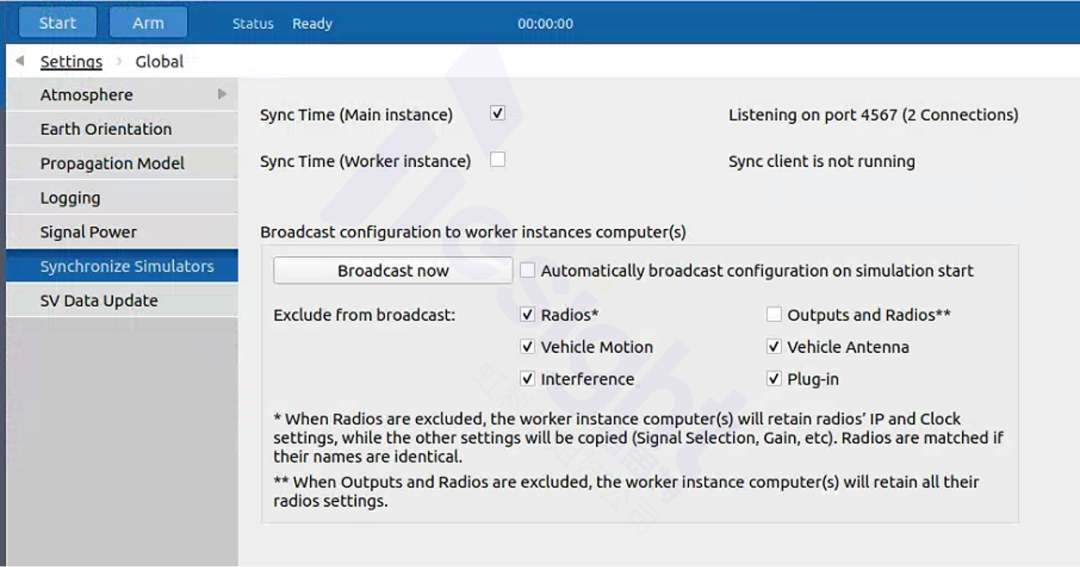

②將該案例設置為時間同步中的“主實例”。

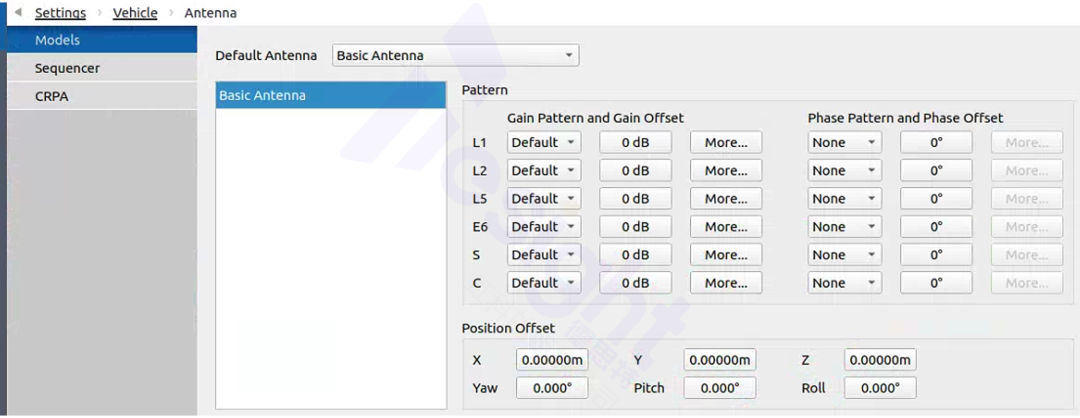

③設置主天線位置相對于車輛幾何中心的偏移量（也可設置為0）。

從天線實例

①打開Skydel預設好的實例“從天線”/或復制“主天線實例”，將會加載以上信息并設置好工作實例

星座頻點與上述要求一致

往復“S型”軌跡

此時output啟用的是DTA-2116 SDR，硬件序號為2,3

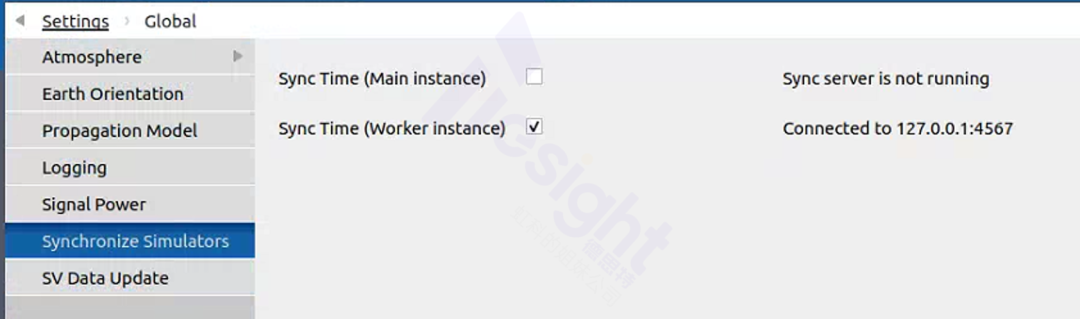

②將該案例設置為時間同步中的“從實例”，同步上述所有設置。

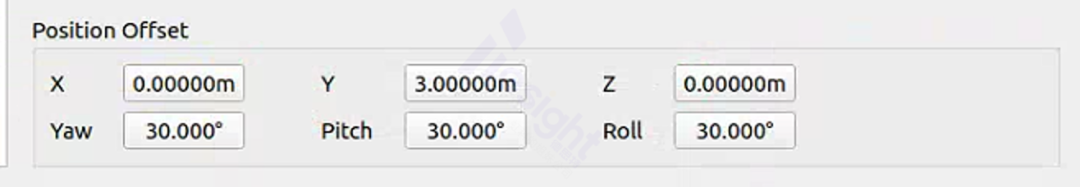

③設置副天線位置相對于車輛幾何中心的偏移量。

注意：

主天線位置與副天線位置差距應設置為大于等于50cm，在本案例中：

主天線相對車輛幾何中心偏移量為（0，0，0）

主天線相對車輛幾何中心偏移量為（0，3，0）,且擁有角度偏差（30°，30°，30°）

即二者位置差為3m，且存在角度差

④此時無需額外配置就可使得主天線、副天線綁定保持相對靜止，除二者位置有絕對偏差外，其他所有信息（衛星狀況、時間、天線增益）等全部一致，符合真實世界的應用場景。

RTK虛擬基站實例

①打開Skydel預設好的實例“RTK基站”，將會加載以上信息并設置好工作實例：

星座頻點與上述要求一致

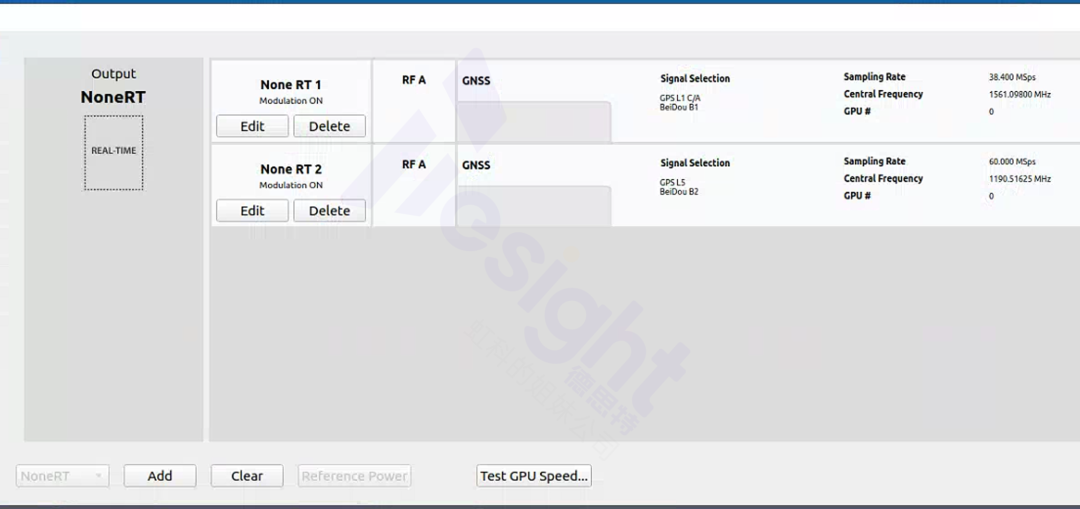

啟用的是“NoneRT”虛擬SDR，不占用真實SDR配置

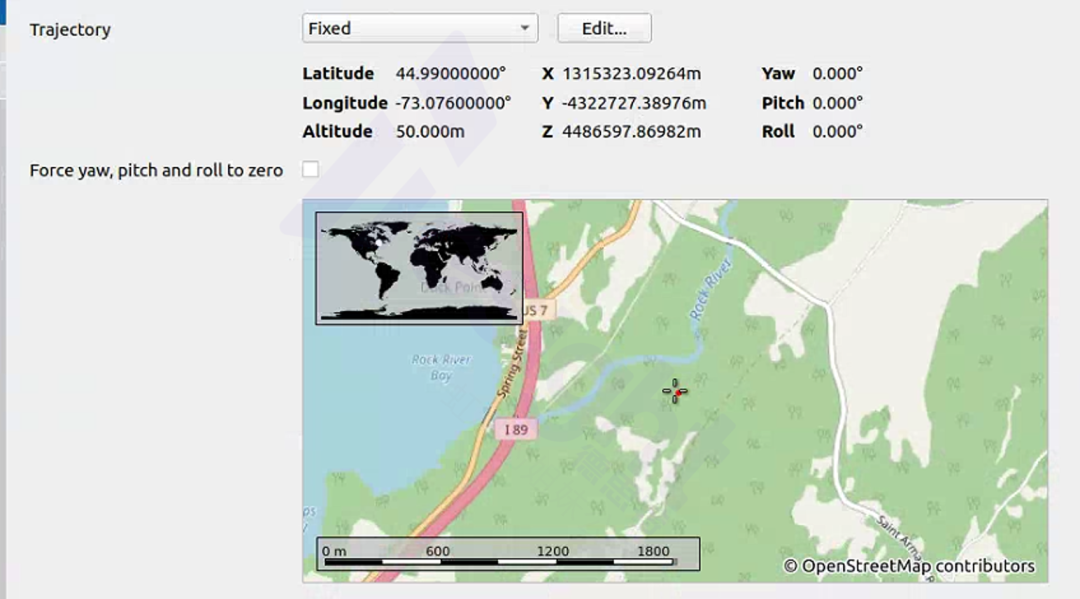

基站坐標為一確定靜態點，位于往復“S型”軌跡附近的某個高海拔（50m）位置處，作為靜態基站。

②將該案例設置為時間同步中的“從實例”，保證時間一致。

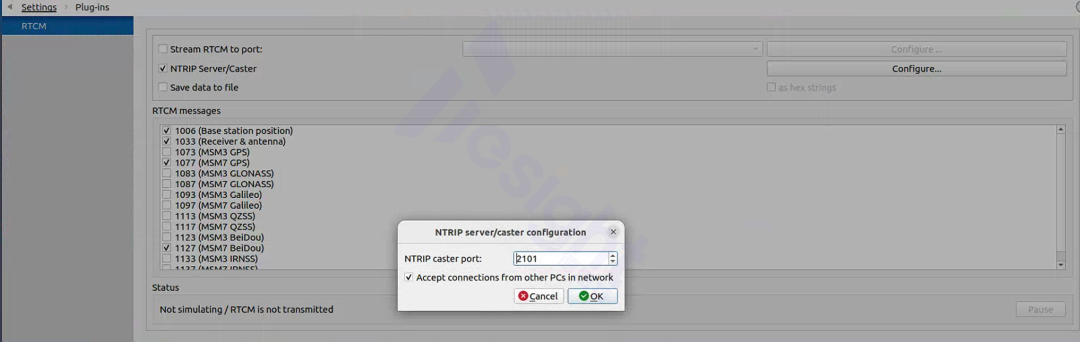

③設置RTK基站傳輸類型為“Ntrip”，設置傳輸端口為“2101”，允許本地計算機訪問，傳輸RTCM消息類型設置為：

1006 (Base station position)

1033(Receiver & antenna)

1077 (MSM7 GPS)

1127 (MSM7 BeiDou)

④在終端框中輸入“ifconfig”查詢到本機IP地址作為后續的RTCM傳輸IP地址。

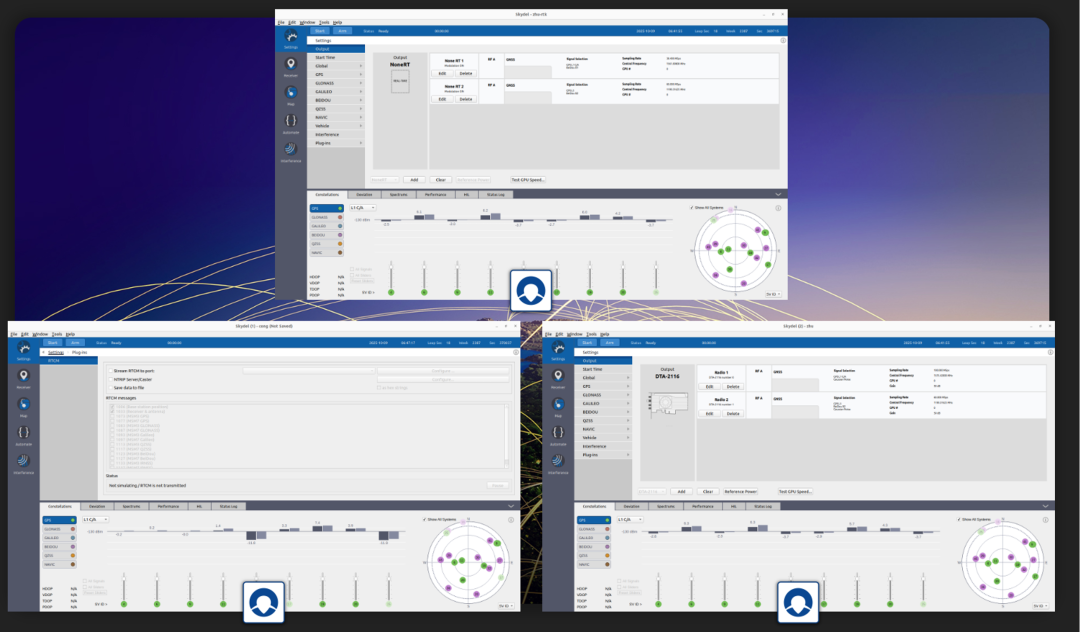

此時，我們就完成了所有配置，可以點擊從實例中的“Start”開始仿真，此時三個實例會全部啟動仿真。

4.UM982上位機設置

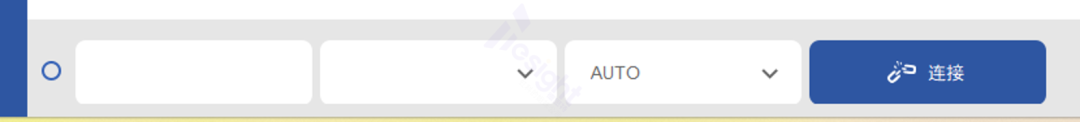

①在準備好的PC上連接UM982接收機，打開Uprecise，在上方receiver選擇對應串口號，設置波特率模式為：“Autobauding”，等待連接成功。

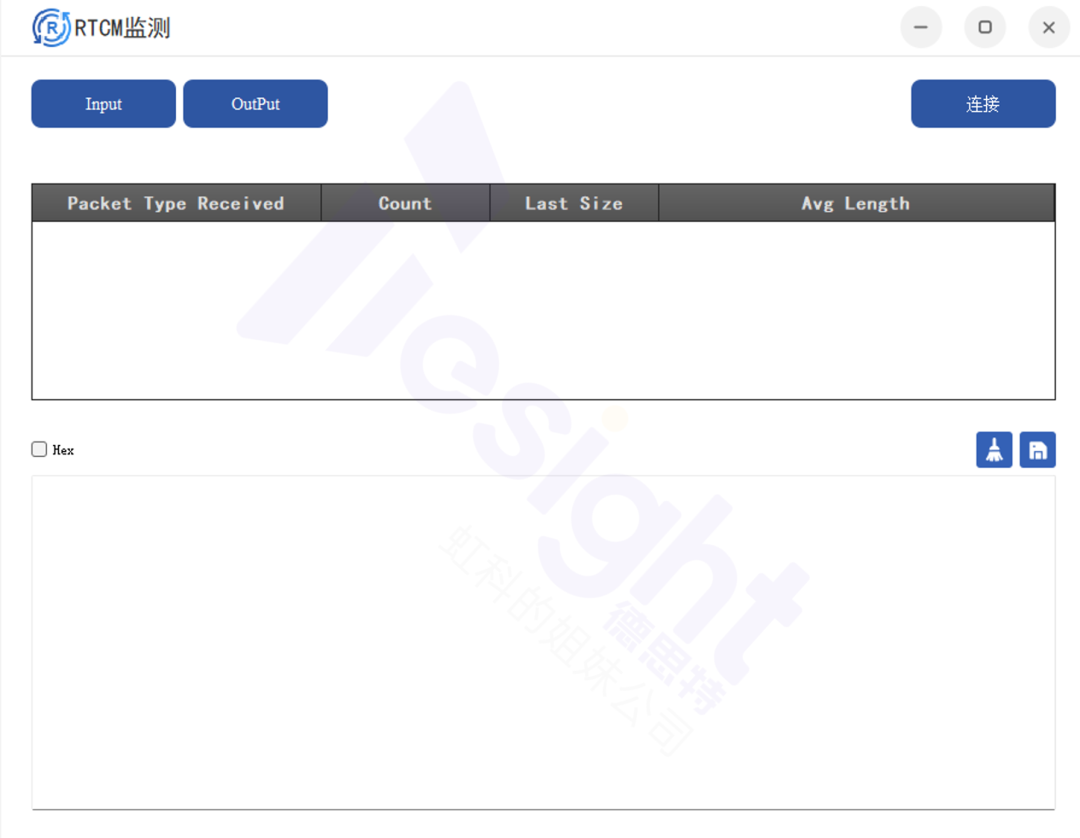

②配置RTK設置：點擊左側工具箱標識，選擇“RTCM數據流”。

點擊“Input”，配置RTK流動站設置如下：

IP號：192.168.150.27（匹配GNSS模擬器IP地址）

端口號：2101

設置掛載點：

SKYDEL

User ID、password:空白

配置完成后，點擊"確認"。

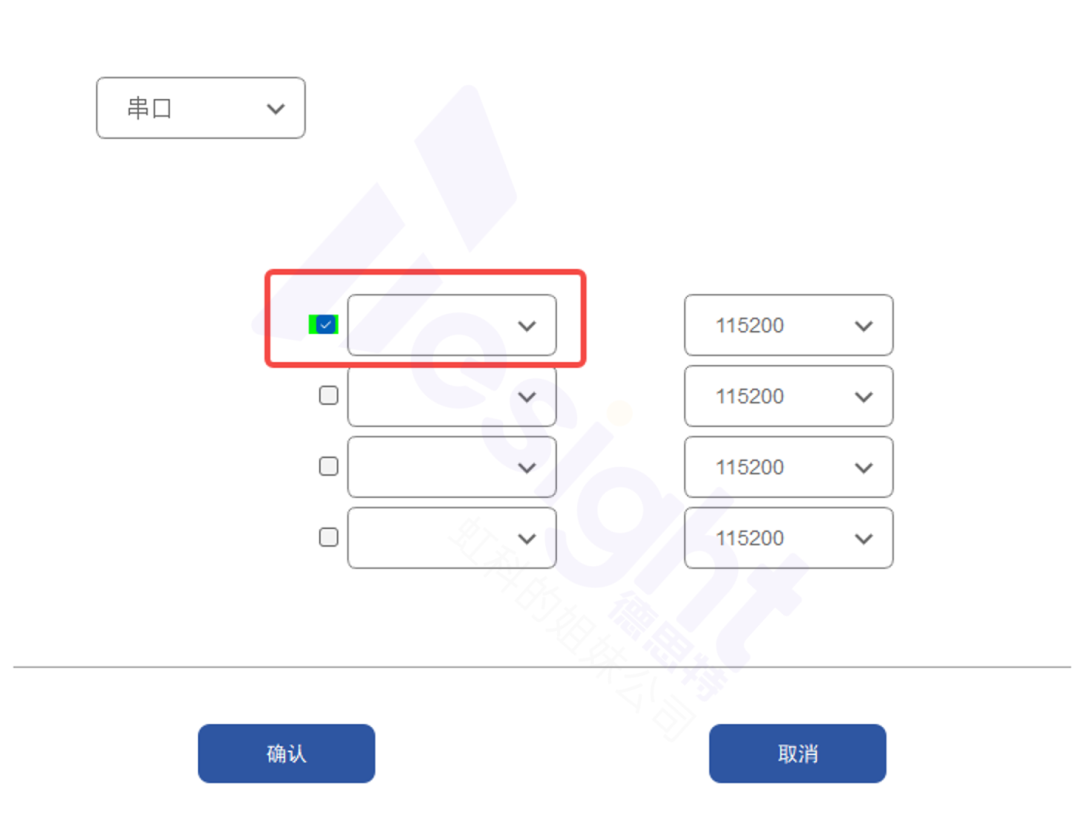

點擊“Output”，選中接收機對應的COM口，配置完成后，點擊"確認"。

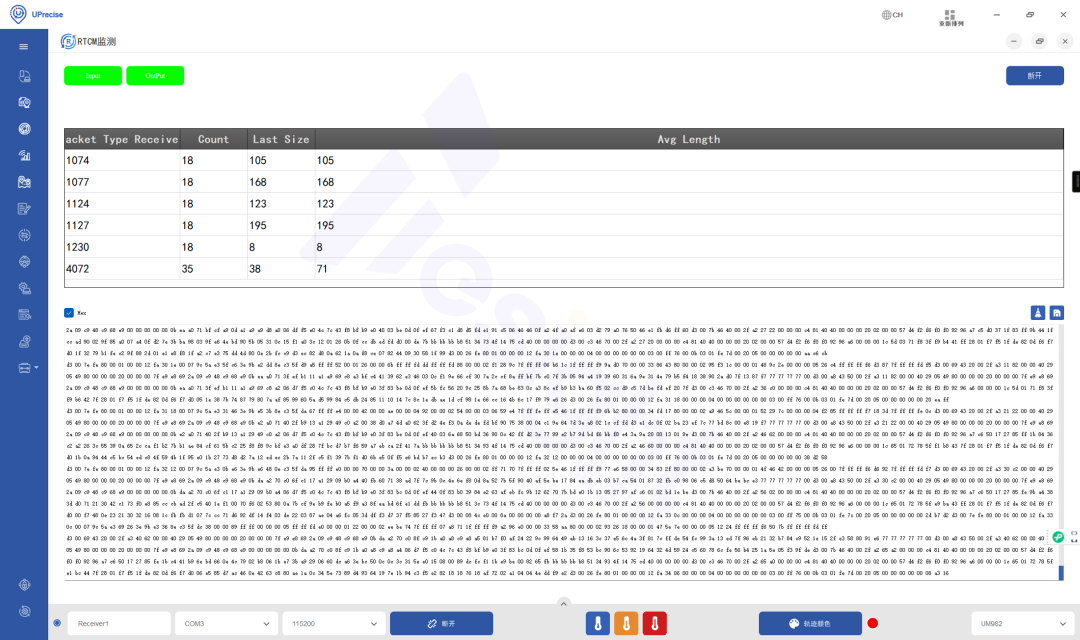

返回RTCM數據流界面，勾選“Hex”，點擊“連接”，開始正常傳輸RTCM數據。

5.結果

等待一段時間后，應觀測到地圖中的定位狀態變更為：RTK Fixed，則完成本地的基準站-流動站雙站同步仿真，并能夠觀測到由于主從天線帶來的定向效果。

觀測定位情況

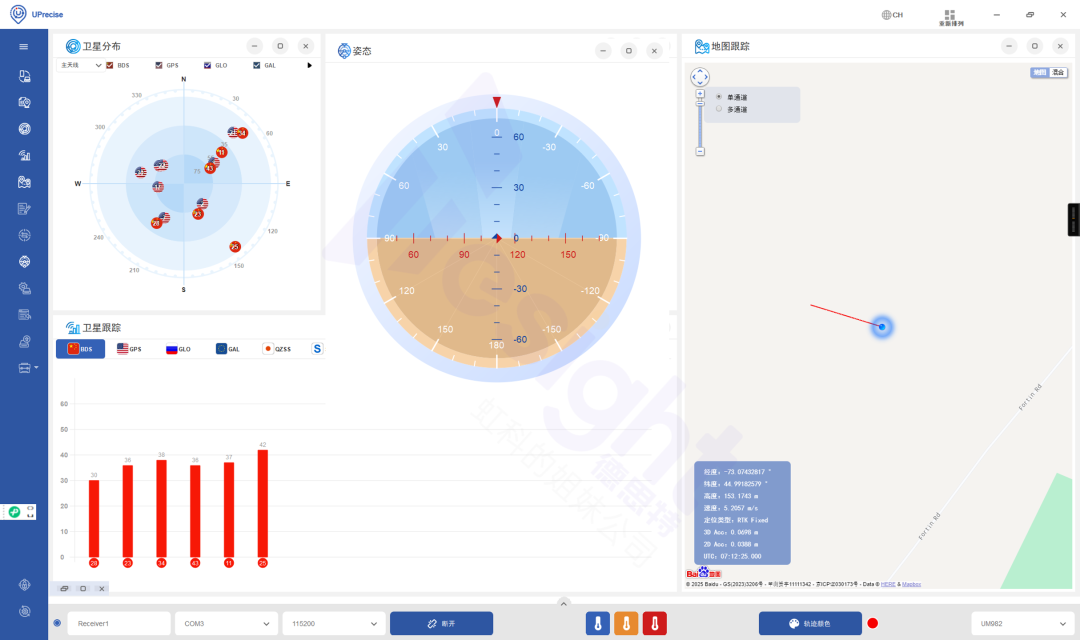

打開GNSS信號觀測窗口、Chart圖，點擊冷啟動，等待信號穩定后，出現衛星信號柱狀圖與定位信息，并進入RTK工作模式。

觀測定向情況

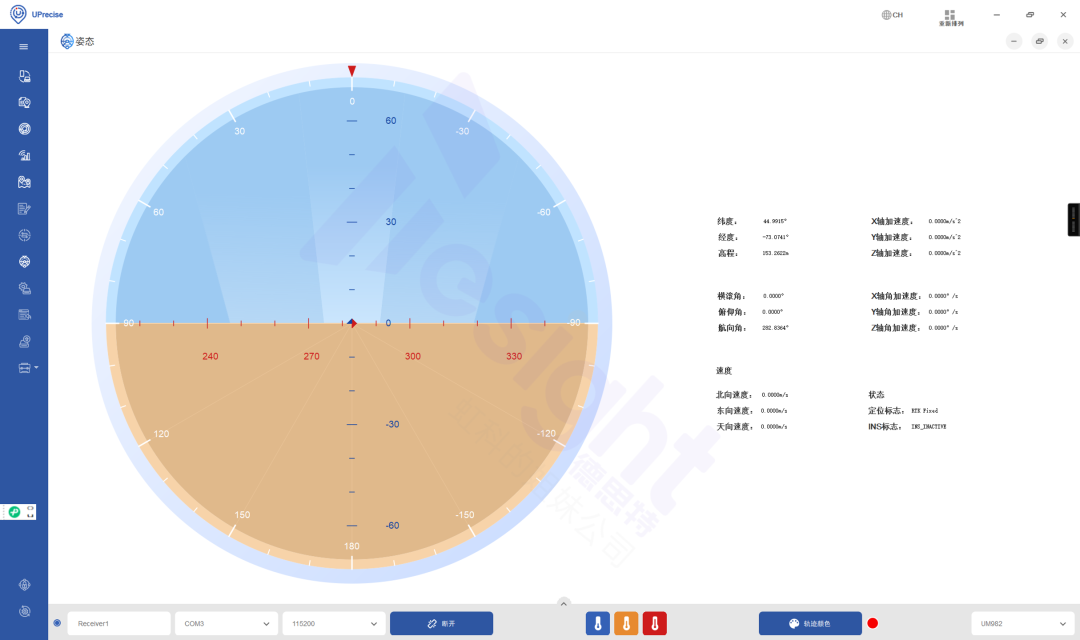

點擊“姿態”窗口，可觀察到實時航向角（方位角），基本與仿真過程中的方位角一致。

至此，我們?cè)谝慌_(tái)設備內完成了對于主天線+從天線+一個獨立的RTK基站的全部仿真。

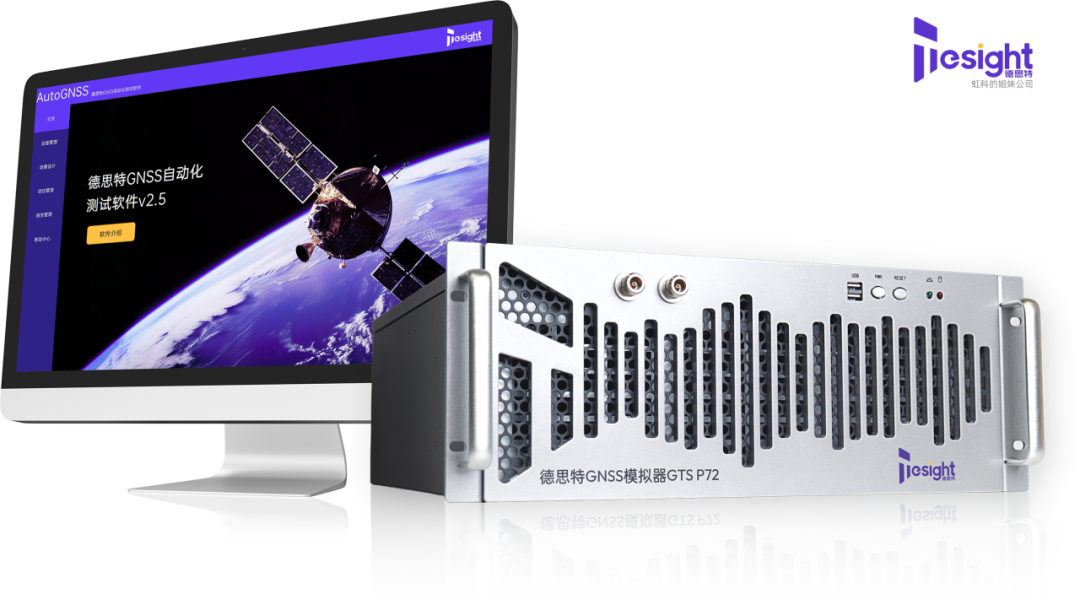

德思特GNSS模擬器GTS P7
