派恩杰深度解讀SiC MOSFET柵氧可靠性問題

派恩杰半導體 ? 來源:派恩杰半導體 ? 2026-01-28 09:36 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

核心摘要

碳化硅(SiC)作為第三代半導體的核心材料,正在電動汽車(EV)、可再生能源和工業應用領域引發一場深刻的革命。其卓越的高電壓、高頻率和高溫性能,使得功率電子系統能夠?qū)崿F(xiàn)前所未有的效率和功率密度。然而,在釋放SiC巨大潛力的同時,我們必須正視其核心技術挑戰——柵極氧化層(Gate Oxide, GOX)的可靠性。對于尋求長期投資回報和穩定產品供應的投資者與客戶而言,理解這一風險至關重要。

派恩杰本報告旨在深入淺出地分析SiC MOSFET中的柵氧可靠性問題,重點對比兩種主流技術路線——平面柵(Planar Gate)和溝槽柵(Trench Gate),并揭示當前電動汽車市場的技術選擇格局。

核心觀點:

柵氧是SiC MOSFET的“阿喀琉斯之踵”

SiC材料與工藝的固有特性,使其柵氧化層的缺陷密度遠高于傳統硅(Si)器件,導致其在長期高電場下更容易發生擊穿,這是決定器件壽命和可靠性的關鍵瓶頸。

平面柵 vs 溝槽柵:性能與可靠性的權衡

? 平面柵技術以其結構簡單、工藝成熟和出色的可靠性著稱。盡管其理論性能(如導通電阻)稍遜,但其穩健性使其成為高可靠性應用的首選。

? 溝槽柵技術通過創新的垂直結構,實現了更低的導通電阻和更高的功率密度,性能優勢顯著。然而,其復雜的工藝和難以克服的溝槽邊角電場集中問題,給柵氧化層的長期可靠性帶來了嚴峻挑戰。

高溫下性能趨同——溝槽柵的“實驗優勢”難以兌現

溝槽柵廠商常用常溫(25°C)下的溝道遷移率和導通電阻數據來展示其性能優勢。但功率器件在實際應用中始終工作在高結溫(150°C-175°C)下。學術研究表明,在高溫下,溝道遷移率和導通電阻的差距會顯著縮小,使得溝槽柵的"高功率密度"優勢在實際測試和客戶應用中難以被感知。

市場選擇:可靠性優先

在對安全性要求最為嚴苛的電動汽車主逆變器市場,我們觀察到一個明確的趨勢。全球領先的電動汽車制造商,如特斯拉(Tesla)和比亞迪(BYD),均在其核心車型中選擇了平面柵結構的SiC MOSFET。這一選擇清晰地表明,在當前階段,行業領導者將長期可靠性置于理論性能之上。

結論: 在實際高溫工況下,溝槽柵與平面柵的性能表現相差無幾,但平面柵提供了無與倫比的可靠性保障。 對于投資者而言,這意味著擁有成熟、可靠的平面柵SiC技術的公司,在當前及未來幾年的電動汽車市場中擁有更強的競爭優勢和更低的技術風險。對于客戶而言,選擇采用平面柵器件的解決方案,意味著選擇了更安全、更長久的產品生命周期。

一、碳化硅(SiC)簡介:為何是未來趨勢?

功率半導體是控制和轉換電能的核心。長久以來,硅(Si)基功率器件(如IGBT和MOSFET)主導著市場。然而,隨著對能源效率和功率密度要求的不斷提升,硅的物理性能已接近其理論極限。

碳化硅(SiC)的出現打破了這一瓶頸。作為一種寬禁帶半導體材料,SiC擁有三大核心優勢:

更高的擊穿電場強度能夠承受比硅高近10倍的電壓,使得器件可以做得更薄、更小,導通電阻顯著降低。 更高的熱導率散熱能力更強,系統可以工作在更高溫度下,并簡化冷卻系統設計。 更寬的帶隙漏電流極低,開關損耗更小,顯著提升系統轉換效率。

在電動汽車領域,這些優勢轉化為更長的續航里程、更快的充電速度以及更輕、更緊湊的電驅系統。因此,SiC被公認為下一代電動汽車技術競賽的關鍵賽點。

二、核心挑戰:柵極氧化層(GOX)的可靠性

在SiC MOSFET中,柵極氧化層是一層極薄的二氧化硅(SiO2)絕緣層,它控制著電流的通斷,是器件的心臟。然而,這層在硅器件中極為可靠的結構,在SiC上卻面臨著前所未有的挑戰。

根本原因:為何SiC柵氧更脆弱?

根據英飛凌(Infineon)等行業領導者的研究,SiC柵氧的可靠性問題主要源于三大物理特性:

更高的缺陷密度SiC晶體生長和高溫氧化工藝的復雜性,導致在SiC與SiO2的界面處形成比硅高出數個數量級的缺陷。這些缺陷如同氧化層中的"微孔",會極大地增加早期失效的風險。 更高的工作電場:SiC的高擊穿電壓特性,使其內部工作電場強度遠高于硅器件。這使得柵氧化層長期承受著巨大的電應力,加速了老化和擊穿進程。 更低的隧穿勢壘SiC更寬的帶隙反而降低了電子從SiC隧穿進入氧化層的能量壁壘。這意味著在相同電場下,SiC的柵氧泄漏電流更大,長期來看會損害氧化層。

這些因素共同導致了SiC MOSFET的兩種主要可靠性問題:

? 時間相關介電擊穿 (TDDB): 柵氧化層在持續的電場和溫度壓力下,會逐漸劣化并最終形成導電通道,導致器件永久性短路失效。這是決定器件壽命的"硬殺手"。

? 偏壓溫度不穩定性 (BTI): 界面缺陷會捕獲和釋放電子,導致器件的關鍵參數——閾值電壓(VTH)發生漂移。這會影響器件的開關行為,嚴重時可能導致系統誤動作。

由于這些早期失效主要由隨機分布的"外部缺陷"引起,無法通過改進材料的"本征"特性來完全消除。因此,如何篩選出這些有潛在缺陷的器件,并從設計上降低柵氧所承受的壓力,成為SiC技術競爭的焦點。

三、兩大技術路線對決:平面柵 vs. 溝槽柵

為了在提升性能的同時應對柵氧可靠性挑戰,業界發展出兩種主流的MOSFET結構:平面柵和溝槽柵。這兩種結構在性能和可靠性之間做出了截然不同的取舍。

01 平面柵技術 (Planar Gate)

平面柵是最早商業化的SiC MOSFET結構,其電流溝道在芯片表面水平形成,其設計思想繼承自成熟的硅MOSFET工藝。

優勢

? 高可靠性與穩健性: 電場分布均勻,沒有尖銳的結構,避免了電場集中問題,這使得其柵氧化層所受應力較小,長期可靠性記錄優異。

? 工藝簡單成熟: 制造流程相對簡單,易于控制,良率更高,成本也更具優勢。

劣勢

? 常溫性能指標稍低: 由于水平溝道限制了單元密度,其常溫下的導通電阻(RDS(on))相對較高。

02 溝槽柵技術 (Trench Gate)

為了克服平面柵的性能瓶頸,溝槽柵技術被開發出來。它通過在芯片表面蝕刻垂直的溝槽,使電流溝道沿溝槽側壁垂直流動。

優勢

? 常溫性能指標出色:垂直結構極大地提高了單元密度,使得溝槽柵MOSFET在常溫(25°C)下的導通電阻顯著低于平面柵。

劣勢

? 致命的可靠性風險:其核心問題在于溝槽底部的尖角處會產生嚴重的電場集中。這個尖角處的電場強度會數倍于芯片其他區域,像一把尖刀持續刺向最脆弱的柵氧化層,極大地增加了TDDB風險,對器件的長期可靠性構成嚴重威脅。

? 工藝復雜且昂貴:溝槽的精確蝕刻和氧化物填充等工藝非常復雜,導致制造成本高昂,良率控制難度大。

03 深入分析:為何高溫下性能趨同?

這是一個非常關鍵且常被忽視的技術細節。溝槽柵在數據表上常溫(25°C)下的性能優勢,在實際工作溫度(通常為150°C-175°C)下會大幅縮水,甚至與平面柵趨于一致。


這一現象使得客戶在實際應用中很難感知到溝槽柵所謂的"高功率密度"優勢。其背后的物理機制如下:

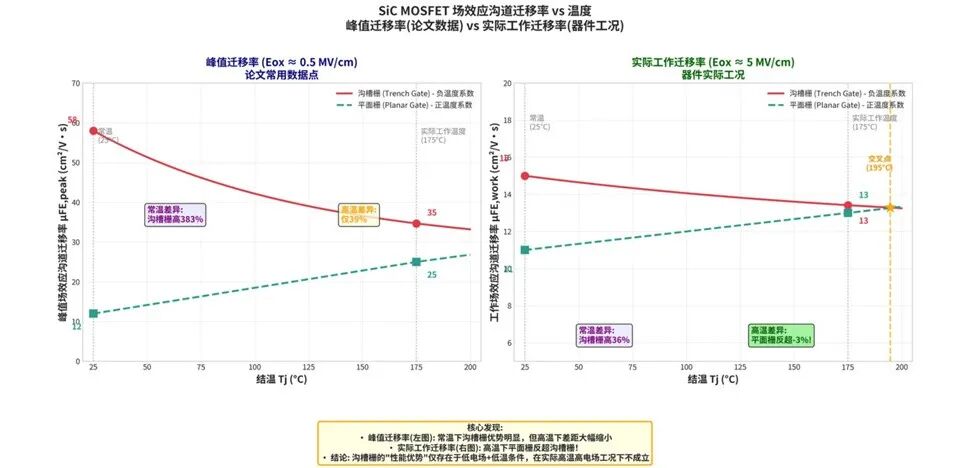

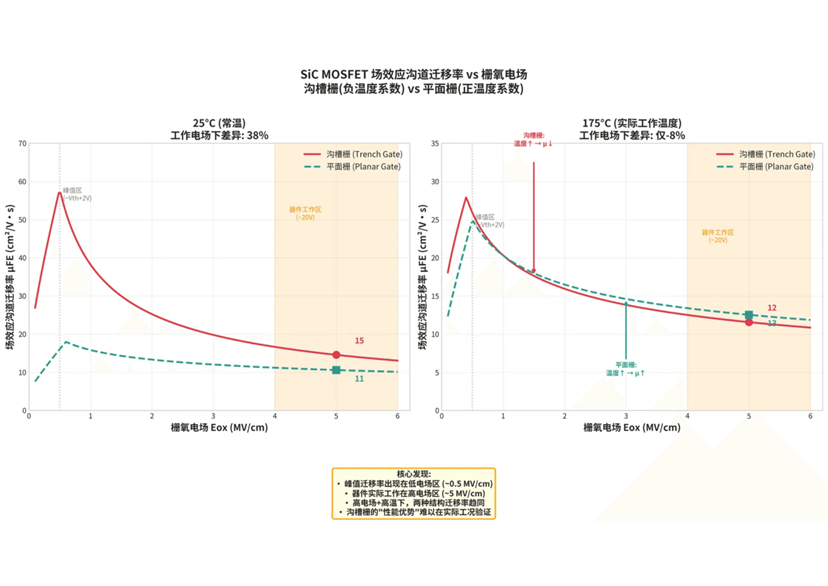

溝道遷移率的溫度依賴性

SiC MOSFET的總導通電阻(RDS(on))由多個部分組成,其中溝道電阻(Rch)和漂移區電阻(Rdrift)是主要部分。溝槽柵通過增加溝道密度來降低總電阻,因此其性能對溝道電阻的變化更為敏感。然而,溝道中電子的遷移率會隨著溫度升高而顯著下降(主要受聲子散射影響)。這意味著,隨著結溫從25°C升高到175°C,溝道電阻會急劇增加,從而抵消了溝槽結構在常溫下的優勢。


導通電阻溫度系數(TCR)的差異

學術研究和工業界數據均表明,盡管所有SiC MOSFET的導通電阻都會隨溫度升高而增加,但傳統溝槽柵器件的RDS(on)增長速度通常快于平面柵器件。橡樹嶺國家實驗室(ORNL)的一項研究對比了1200V的溝槽柵和平面柵MOSFET,數據顯示:

溫度 溝槽柵 vs 平面柵 RDS(on) 對比
25°C (常溫) 溝槽柵比平面柵低約 33%
175°C (高溫) 溝槽柵比平面柵僅低約 10%

這意味著,在逆變器滿載運行的真實工況下,兩種結構帶來的實際能效差異微乎其微。

關鍵結論

客戶和投資者在評估SiC技術時,絕不能僅僅依賴數據手冊上的常溫參數。溝槽柵在常溫下的"性能光環"很大程度上是一種"實驗室優勢",在真實、嚴酷的汽車運行環境中會迅速褪色。 當性能優勢不再顯著時,其固有的可靠性風險就成為了一個更需要被關注的短板。因此,一個更強有力的結論是:在實際高溫工況下,溝槽柵與平面柵的性能表現相差無幾,但平面柵提供了無與倫比的可靠性保障。

04對比總結

下表清晰地總結了兩種技術的關鍵差異:

特性 平面柵 (Planar Gate) 溝槽柵 (Trench Gate)
核心優勢 高可靠性、穩健、工藝成熟 常溫下低導通電阻
核心劣勢 常溫性能指標稍低 溝槽角電場集中,柵氧可靠性風險高
常溫(25°C)性能 較低 較高
高溫(175°C)性能 與溝槽柵接近 優勢大幅縮水
柵氧應力 較低且均勻 高,集中在溝槽底部尖角
制造成 較低 較高
技術代表廠商 STMicroelectronics,Wolfspeed,onsemi Infineon, ROHM

正如Navitas半導體的分析所指出的,溝槽技術的高電場集中會給柵氧化層帶來壓力,從而構成一個長期的可靠性風險。

四、市場選擇:主流電動汽車廠商用什么?

對于需要運行10至15年甚至更久的汽車而言,功率半導體的長期可靠性是不可妥協的底線。盡管溝槽柵在性能參數上極具吸引力,但汽車工程師們對其柵氧可靠性的擔憂始終存在。市場的最終選擇為我們提供了最明確的答案。

行業風向標:特斯拉與比亞迪的選擇 特斯拉 (Tesla)作為全球電動汽車的領導者和SiC技術的先驅,特斯拉從其劃時代的Model 3開始,就與意法半導體(STMicroelectronics)合作,采用了其平面柵結構的SiC MOSFET。至今,在其銷量最大的Model 3和Model Y車型中,依然堅持使用平面柵技術。這一選擇對整個行業具有強大的示范效應。 比亞迪 (BYD)作為全球最大的新能源汽車制造商,比亞迪通過其子公司比亞迪半導體實現了SiC MOSFET的自研自產。分析表明,在其旗艦車型"漢"以及后續高端車型中,比亞迪同樣采用了其自主研發的平面柵技術。

這兩大巨頭的共同選擇,傳遞了一個強烈的信號:在關乎車輛安全和壽命的核心驅動部件上,經過長期驗證的平面柵技術是目前更值得信賴的方案。

更廣泛的市場格局

這種趨勢在更廣泛的汽車市場中也得到了印證。大眾汽車集團(Volkswagen Group)已選擇安森美作為其下一代電動平臺的SiC供應商,后者目前主推的也是高性能平面柵技術。與此同時,現代/起亞(Hyundai/Kia)則采取了雙供應商策略,同時采用了英飛凌的溝槽柵和安森美的平面柵器件,這反映出整車廠在性能與可靠性之間尋求平衡的謹慎態度。

下表總結了部分主流車企及其SiC技術選擇:

電動汽車品牌 SiCMOSFET供應商 采用的柵極結構
特斯拉 (Tesla) 意法半導體(STMicroelectronics) 平面柵 (Planar)
比亞迪 (BYD) 比亞迪半導體 (自研) 平面柵 (Planar)
大眾集團 (VW) 安森美 (onsemi) 平面柵 (Planar)
現代/起亞 (Hyundai/Kia) 英飛凌 (Infineon) / 安森美 溝槽柵 / 平面柵

五、結論與投資展望

對碳化硅功率器件的分析表明,柵氧化層可靠性是決定該技術能否在嚴苛應用中大規模普及的核心。盡管溝槽柵技術在常溫性能指標上領先,但其固有的溝槽角電場集中問題,使其長期可靠性面臨著一個尚未被完美解決的"物理硬傷"。更重要的是,溝槽柵的常溫性能優勢在實際高溫工況下會大幅縮水,使其"高功率密度"的賣點難以在客戶端得到驗證。

相比之下,平面柵技術雖然在常溫性能指標上做出了部分妥協,但其簡單、穩健的結構帶來了可預測的、經過長期市場驗證的卓越可靠性,且在高溫下與溝槽柵的性能差距微乎其微。全球頂級電動汽車制造商(如特斯拉和比亞迪)在核心動力系統上一致選擇平面柵技術,這絕非偶然,而是基于對風險和回報的審慎評估。

對于投資者和客戶,派恩杰本報告的結論是明確的:

短期至中期 (未來3-5年)掌握了高性能、高可靠性平面柵技術的SiC供應商(如STMicroelectronics, onsemi, Wolfspeed等)在電動汽車主逆變器這一最大細分市場中,將擁有更低的風險和更強的確定性。投資這些公司相當于投資于市場的"最大公約數"。 長期展望溝槽柵技術的理論性能優勢不容忽視。如果溝槽柵技術廠商(如Infineon, ROHM等)能夠通過結構創新(如引入P-shielding結構)或工藝突破,提供充分且獲得業界廣泛認可的證據,證明其已徹底解決了柵氧可靠性問題,那么市場格局可能會發生改變。在此之前,溝槽柵技術在汽車主驅等高可靠性應用中仍將面臨客戶的審慎評估。

最終,SiC市場的競爭將是一場關于性能、成本和可靠性的"鐵人三項"。在當前階段,可靠性是贏得比賽的關鍵賽點,而平面柵技術無疑是更穩健的得分選手。

PN JUNCTION

技術迭代中,派恩杰平面柵產品形成獨特優勢矩陣。高溫特性方面,芯片在175°C乃至200°C環境下仍保持參數穩定性,高溫導通損耗顯著優于競品,這與溝槽柵在高溫時芯片面積利用率不足的短板形成對比??煽啃詼y(cè)試顯示,產品在長時間運行中參數漂移幅度控制在行業頂尖水平,車規級產品已通過AEC-Q101認證并搭載于超500W+輛新能源汽車。

商業化落地層面,派恩杰構建了從芯片設計到封裝應用的垂直整合能力。平面柵芯片與自主研發的嵌入式PCB封裝技術協同,將寄生電感降至3nH以下,解決了傳統封裝損耗芯片性能的行業痛點。我們一直推崇的“芯片-封裝-系統”協同設計模式,讓我們?cè)谛履茉雌囍黩?qū)逆變器、光伏儲能逆變器等領域得以快速占據市場份額,今年也將會在供應鏈建設上進一步鞏固成本優勢。

堅持平面柵路線的背后,是派恩杰對技術演進規律的篤定。團隊引用功率器件宗師Alex Huang的品質因數公式指出,硅MOSFET的發展歷史本質是元胞間距微縮史,這一規律同樣適用于碳化硅器件。從2019年第一代4.8μm元胞,到2025年第四代3.2μm工藝,派恩杰通過七年間五代技術迭代驗證了這一邏輯——當行業爭論平面柵與溝槽柵孰優孰劣時,我們已通過元胞尺寸縮小40%實現性能躍升,證明平面柵技術仍有巨大挖掘空間。我們用基礎理論指導技術路線的策略,避免陷入“為創新而創新”的陷阱,在第三代半導體競爭中建立起可持續的技術壁壘。

派恩杰半導體

成立于2018年9月,是國內領先的第三代半導體功率器件設計與解決方案提供商。作為國際標準委員會 JC-70 成員單位之一,我們深度參與寬禁帶半導體功率器件國際標準制定。

公司已量產超過百款 650V / 1200V / 1700V SiC SBD 與 SiC MOSFET 產品,GaN HEMT 系列同步布局。其中,SiC MOSFET 芯片已大規模導入新能源乘用車及Tier-1動力平臺。

我們的器件廣泛應用于數據中心、AI計算、5G基站、儲能與充電樁、軌道交通、高端家電與航空航天等高要求場景,以高效率、高可靠性和高能量密度,助力全球能源轉型。

樣品咨詢,請聯系:sales@pnjsemi.com
