攻克SiC模塊取代IGBT模塊的最后壁壘：基于2LTO驅動技術的SiC模塊短路耐受時間延展研究報告 ——以BASiC BMF540R12MZA3與2LTO驅動方案為例

BASiC Semiconductor基本半導體一級代理商傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢

1. 緒論：攻克SiC模塊取代IGBT模塊的最后壁壘

1.1 全球能源變革下的SiC替代浪潮

在當今全球能源結構轉型的宏大背景下，功率半導體作為電能轉換的核心器件，正經歷著從硅（Si）基向碳化硅（SiC）基跨越的歷史性變革。特別是在固態變壓器SST、儲能變流器PCS、Hybrid inverter混合逆變器、戶儲、工商業儲能PCS、構網型儲能PCS、集中式大儲PCS、商用車電驅動、礦卡電驅動、風電變流器、數據中心HVDC、AIDC儲能、服務器電源、重卡電驅動、大巴電驅動、中央空調變頻器、光伏逆變器以及高端工業驅動領域，SiC MOSFET憑借其寬禁帶特性帶來的高擊穿場強、高熱導率以及極低的開關損耗，已成為提升系統效率、提升功率密度（Power Density）的關鍵技術路徑。對于中國功率半導體產業而言，實現SiC模塊對進口IGBT模塊的全面替代，不僅是供應鏈安全的戰略需求，更是產業升級的必經之路。

然而，這一替代進程并非一帆風順。盡管國產SiC芯片在導通電阻（RDS(on)?）、阻斷電壓等靜態參數上已逐步逼近甚至持平國際一線水平，但在動態可靠性，特別是短路耐受能力（Short-Circuit Withstand Time, SCWT）這一關鍵指標上，SiC MOSFET相較于傳統IGBT表現出了先天的物理劣勢。長期以來，工業界和汽車電子領域的設計標準是建立在IGBT的高魯棒性基礎之上的，普遍要求功率器件具備至少6-10微秒（μs）的短路耐受時間，以便給予驅動保護電路足夠的反應窗口（去飽和檢測與關斷）。

1.2 “最后痛點”：SiC短路耐受時間的物理瓶頸

傳統IGBT模塊通常能夠承受6-10 μs的短路沖擊，這得益于其較大的芯片面積帶來的熱容量以及雙極型器件特有的去飽和效應。相比之下，SiC MOSFET為了追求極致的低導通損耗和高頻特性，芯片面積通常僅為同規格IGBT的1/3至1/5，且電流密度極高。當發生短路故障時，直流母線電壓（如800V）全部加載在器件兩端，同時流過數倍于額定值的飽和電流，導致器件內部瞬間產生兆瓦（MW）級的功率耗散。由于熱容量小，SiC芯片的結溫（Tj?）會以極快的速度（可達數千度/微秒）上升，并在2至3 μs內達到鋁金屬化層的熔點或?qū)е聳艠O氧化層失效。

這種“2-3 μs”與“6-10μs”之間的巨大鴻溝，構成了SiC模塊全面取代IGBT模塊的“最后痛點”。如果保護電路無法在器件失效前完成檢測并關斷，系統將面臨災難性損毀。這迫使系統工程師要么為了保護SiC模塊而重新設計極其復雜的超高速檢測電路，要么因?yàn)榭煽啃灶檻]而放棄使用SiC。

1.3 技術破局之道：2LTO兩級關斷技術

為了在不犧牲SiC芯片性能（如增大面積增加成本）的前提下解決這一難題，業界將目光投向了柵極驅動技術的創新。兩級關斷（Two-Level Turn-Off, 2LTO）技術應運而生。該技術的核心邏輯在于：當驅動芯片檢測到短路或過流信號時，并非立即將柵極電壓（VGS?）拉至負壓關斷，而是先將其鉗位至一個中間電平（通常為7V-9V）。這一操作利用了MOSFET的轉移特性，通過降低VGS?強行限制溝道飽和電流，從而大幅降低短路瞬間的功率耗散和溫升速率，從物理層面“延長”了器件的生存時間，使其能夠從容地滿足6-10 μs的系統級耐受要求。

傾佳電子楊茜剖析這一技術路徑，以基本半導體（BASiC Semiconductor）的旗艦SiC模塊BMF540R12MZA3為例，結合德州儀器（TI）和恩智浦（NXP）的典型驅動IC（UCC21732與GD3160），通過詳盡的理論建模與數值估算，論證2LTO技術如何填補SiC與IGBT之間短路保護的可靠性鴻溝。

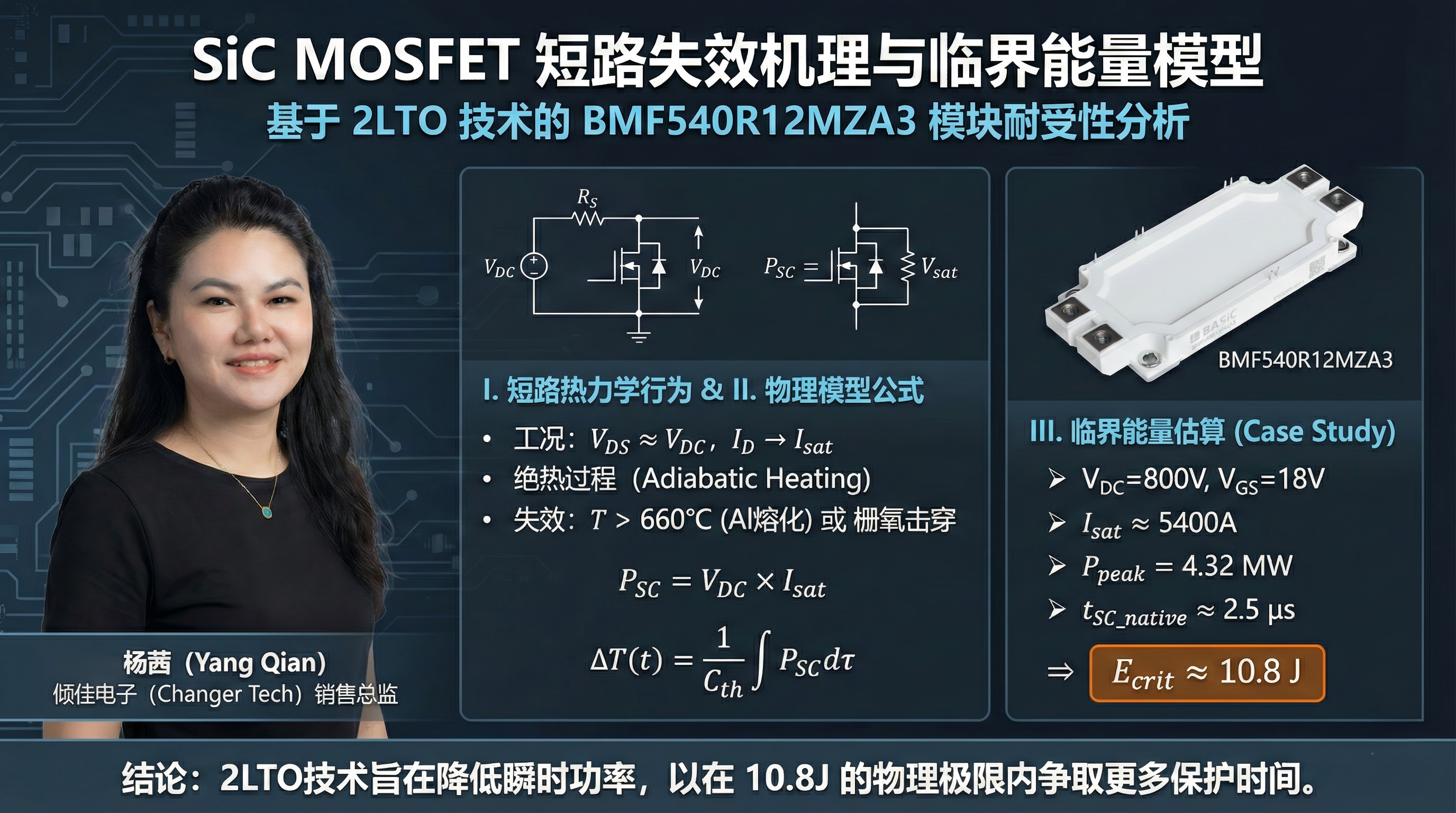

2. SiC MOSFET短路失效機理與臨界能量模型

要準確估算2LTO技術帶來的耐受時間提升，首先必須從微觀物理層面理解SiC MOSFET在短路工況下的失效機制及其能量邊界。

2.1 短路工況下的熱力學行為

當SiC MOSFET發生短路（主要指一類短路，即硬開關短路）時，器件處于導通狀態，漏源電壓（VDS?）瞬間維持在直流母線電壓水平（例如800V），而漏極電流（ID?）迅速攀升至飽和電流（Isat?）。此時，器件工作在輸出特性曲線的飽和區（有源區），瞬時功率 PSC?=VDC?×Isat?。

由于SiC材料的熱導率雖高，但在微秒級的時間尺度內，熱量主要積聚在漂移層和JFET區域，無法及時傳導至底板。這種過程可近似視為絕熱過程（Adiabatic Heating）。器件內部溫度T(t)隨時間t的變化可描述為：

ΔT(t)=Cth?1?∫0t?PSC?(τ)dτ

其中，Cth?為芯片有效熱容。對于SiC MOSFET，失效通常由以下兩種機制觸發：

熱致金屬熔化：當結溫超過鋁電極熔點（約660°C）時，源極金屬熔化并滲透進半導體層，導致短路失效。這是最常見的失效模式。

柵極氧化層擊穿：極高溫度下，載流子獲得足夠能量隧穿氧化層，或因熱應力導致氧化層破裂。

2.2 臨界能量（Ecrit?）的定義與估算

臨界能量Ecrit?是指器件在失效前所能吸收的最大能量，它是衡量器件魯棒性的物理常數，主要取決于芯片的體積、材料比熱容以及最高失效溫度。

對于基本半導體BMF540R12MZA3模塊，盡管數據手冊未直接給出Ecrit?，我們可以通過行業經驗數據與物理公式進行推算。該模塊額定電流540A，屬于大功率模塊。根據SiC芯片的典型電流密度（約2?3A/mm2），推測其總芯片面積相當可觀。

參考行業內同類1200V SiC器件的研究數據，在VGS?=18V、母線電壓800V條件下，典型SiC MOSFET的短路耐受時間（tSC_native?）約為2 μs至3 μs。 假設該模塊在無2LTO保護下的原生耐受時間為保守值 2.5 μs 。

我們需要首先估算其在18V柵壓下的飽和短路電流Isat(18V)?。查看數據手冊中的圖7（Typical Transfer Characteristics），在VGS?=18V時，器件處于深度飽和區。雖然圖表僅顯示到數倍額定電流，但根據MOSFET飽和區公式：

Isat?∝K?(VGS??Vth?)2

對于SiC器件，由于短溝道效應和速度飽和，該關系趨向線性偏上。通常，SiC MOSFET的短路飽和電流約為額定電流的10倍左右。

Isat(18V)?≈10×540A=5400A

基于此，我們可以計算出該模塊的臨界失效能量Ecrit?：

Ppeak(18V)?=VDC?×Isat(18V)?=800V×5400A=4.32MW

Ecrit?=Ppeak(18V)?×tSC_native?=4.32MW×2.5μs=10.8J

結論：BMF540R12MZA3模塊的熱耐受極限約為 10.8 焦耳。無論采用何種驅動方式，只要在短路期間注入的總能量超過此值，器件必將失效。2LTO技術的核心目標，就是通過降低瞬時功率，拉長達到這一能量極限所需的時間。

3. 案例核心：基本半導體BMF540R12MZA3特性分析

3.1 模塊靜態參數解析

BMF540R12MZA3是一款采用Pcore?2封裝的1200V半橋SiC MOSFET模塊，專為高頻開關應用設計。其關鍵參數對短路保護策略的制定至關重要：

封裝特性：Pcore?2封裝采用Si3?N4?陶瓷基板和銅底板，具有極低的熱阻Rth(j?c)?=0.077K/W。雖然這有助于穩態散熱，但在微秒級短路中，熱量來不及傳導，芯片的熱容是主要限制。

閾值電壓（VGS(th)?） ：典型值為2.7V（25°C），且具有負溫度系數（NTC）。在短路發生時，結溫迅速升高，導致VGS(th)?降低（可能降至1.5V-2.0V）。這意味著在相同柵壓下，高溫時的電流會比常溫時更大，這是2LTO設計必須考慮的“正反饋”風險。

跨導特性：從MOSFET轉移特性可以看出，當VGS?從18V降低至9V或7V時，漏極電流ID?將急劇下降。這種高跨導特性正是2LTO技術能夠生效的物理基礎。

3.2 2LTO實施的物理基礎：電流縮減比

為了估算2LTO下的耐受時間，我們需要精確計算當VGS?被鉗位到中間電平（如9V）時的飽和電流Isat(2LTO)?。

根據MOSFET飽和電流近似公式，電流與過驅動電壓(VGS??Vth?)2成正比。

狀態A（正常導通） ：VGS?=18V, Vth?≈2.7V (取常溫值作為基準，雖有誤差但可做比例參考)。

OverdriveA?=(18?2.7)2=15.32=234.09

狀態B（2LTO鉗位） ：假設VGS?=9V。

OverdriveB?=(9?2.7)2=6.32=39.69

電流縮減比（Scaling Factor）α為：

α=OverdriveA?OverdriveB??=234.0939.69?≈0.17

考慮到短路時結溫升高導致Vth?下降（假設降至1.7V），高溫下的比例修正為：

αhot?=(18?1.7)2(9?1.7)2?=265.6953.29?≈0.20

這意味著，如果將柵壓從18V降低到9V，短路電流將降低至原來的 20% 左右。即：

Isat(9V)?≈0.20×5400A=1080A

功率也隨之降低至原來的20%，這將極大延緩能量積累的速度。

4. 驅動IC解決方案深度剖析：TI與NXP的2LTO實現

為了實現上述理論上的電流縮減，驅動IC必須具備極快的檢測速度和精準的電壓控制能力。本報告選取了TI的UCC21732和NXP的GD3160作為代表進行分析。

4.1 TI UCC21732：內置硬核2LTO保護

UCC21732是德州儀器專為SiC/IGBT設計的高性能隔離驅動器，其2LTO功能是集成在芯片內部的硬件邏輯，具有響應速度快、集成度高的特點。

檢測機制：采用OC（過流）引腳檢測，典型響應時間僅為270ns。

2LTO動作邏輯：

當檢測到OC故障時，驅動器不會直接關斷。

內部邏輯控制輸出級，將OUTL引腳電壓拉低至一個預設的中間電平。

2LTO電壓：根據TI的技術文檔，該中間電平典型值為 9.0V（范圍8.3V-10.0V）。這是一個硬主要參數，不可通過軟件編程更改。

持續時間：2LTO狀態會維持一個固定的時間（或直到軟關斷邏輯接管），通常設計用于覆蓋故障確認和能量泄放階段。

優勢：無需復雜編程，外圍電路簡單，針對性強。

局限：9V的鉗位電壓是固定的。對于某些閾值電壓極低的SiC器件，9V可能仍然偏高，導致電流限制不夠徹底。

4.2 NXP GD3160：SPI可編程智能驅動

NXP的GD3160則是新一代數字柵極驅動器的代表，支持ASIL-D功能安全等級，其最大的特點是高度的可編程性。

檢測機制：支持增強型DESAT檢測，檢測時間<1 μs。

2LTO動作邏輯：

檢測到DESAT故障后，立即啟動2LTO。

2LTO電壓（可編程） ：通過SPI接口配置CONFIG2寄存器中的2LTOV位域。用戶可以從多個電壓等級中選擇，例如7.0V, 7.5V, 8.0V等。這為適配不同特性的SiC模塊提供了極大的靈活性。

2LTO持續時間：同樣可通過寄存器SCFILT和SCFF進行配置，允許用戶定義鉗位的時間長度。

優勢：可以針對BMF540R12MZA3的具體特性（如Vth?分布），微調鉗位電壓（例如設為7.5V而非9V），從而獲得更佳的短路耐受效果。

5. 2LTO工況下SiC模塊短路耐受時間（SCWT）數值估算

基于前文的物理模型、模塊參數和驅動器特性，本章將進行核心的數值估算。我們將對比三種場景：無2LTO保護、使用TI UCC21732（9V鉗位）以及使用NXP GD3160（優化至7.5V鉗位）。

計算前提假設：

直流母線電壓 (VDC?) : 800 V。

臨界能量 (Ecrit?) : 10.8 J（基于2.5 μs原生耐受時間推算）。

檢測與響應延遲 (tdelay?) : 包含消隱時間、濾波時間和驅動器傳播延遲。假設總延遲為 0.8 μs 。在這段時間內，器件承受全電壓和全電流。

5.1 場景一：無2LTO保護（基準組）

在傳統的硬關斷保護中，如果在檢測到故障前器件未損壞，則由驅動器直接關斷。但如果系統設計要求6-10 μs的響應時間，而器件只能扛2.5 μs，則器件必?zé)裏o疑。

能量消耗速率：Pmax?=4.32MW。

最大耐受時間：

tSC?=Pmax?Ecrit??=2.5μs

結論：無法滿足系統級10 μs的要求。

5.2 場景二：采用TI UCC21732（9V固定鉗位）

在此場景下，短路過程被分為兩個階段：

階段1（響應延遲期，0 - 0.8 μs） ：柵壓維持18V，電流為最大飽和電流。

階段2（2LTO鉗位期，0.8 μs - tend?） ：柵壓降至9V，電流受限。

詳細計算步驟：

階段1消耗的能量 (E1?) ：

E1?=Pmax?×tdelay?=4.32MW×0.8μs=3.456J

注：僅在檢測延遲的0.8 μs內，器件就已經消耗了約32%的能量預算。

剩余能量預算 (Eremain?) ：

Eremain?=Ecrit??E1?=10.8J?3.456J=7.344J

階段2的功率 (P2LTO_9V?) ：

如前文3.2節估算，Isat(9V)?≈1080A。

P2LTO_9V?=800V×1080A=0.864MW

階段2可維持的時間 (t2?) ：

t2?=P2LTO_9V?Eremain??=0.864MW7.344J?≈8.5μs

總短路耐受時間 (SCWTTI?) ：

SCWTTI?=tdelay?+t2?=0.8μs+8.5μs=9.3μs

結論：使用9V鉗位，BMF540R12MZA3的耐受時間提升至約 9.3 μs 。雖然大幅接近10 μs的目標，但考慮到參數離散性和計算誤差，安全裕度略顯不足，處于“臨界達標”狀態。

5.3 場景三：采用NXP GD3160（7.5V優化鉗位）

利用NXP GD3160的可編程特性，我們可以采取更激進的策略，將2LTO電壓設定為 7.5V。這將進一步壓縮短路電流。

詳細計算步驟：

階段1消耗能量：同上，3.456 J。剩余預算 7.344 J。

計算7.5V下的電流縮減比：

α7.5V?=(18?1.7)2(7.5?1.7)2?=265.6933.64?≈0.126

即電流降至額定值的12.6%。

階段2的功率 (P2LTO_7.5V?) ：

Isat(7.5V)?=0.126×5400A≈680A

P2LTO_7.5V?=800V×680A=0.544MW

注：此時功率僅為原生短路功率的1/8。

階段2可維持的時間 (t2?) ：

t2?=P2LTO_7.5V?Eremain??=0.544MW7.344J?≈13.5μs

總短路耐受時間 (SCWTNXP?) ：

SCWTNXP?=tdelay?+t2?=0.8μs+13.5μs=14.3μs

結論：通過將鉗位電壓優化至7.5V，BMF540R12MZA3的短路耐受時間可延長至 14.3 μs 。這一數值不僅完全滿足10 μs的工業標準，還提供了充足的（>40%）安全裕度，真正實現了與IGBT同等級別的魯棒性。

5.4 估算結果匯總表

下表總結了不同驅動策略下BMF540R12MZA3模塊的短路耐受性能估算值：

6. 實施挑戰與工程化建議

雖然理論計算表明2LTO效果顯著，但在實際工程應用中，要安全地駕馭這一技術，還需解決若干關鍵挑戰。

6.1 寄生電感引發的柵極振蕩風險

當驅動器將柵壓從18V驟降至9V時，漏極電流會發生劇烈變化（di/dt極高）。由于模塊內部源極電感（LS?）的存在，會在開爾文源極和功率源極之間產生感應電壓：

Vinduced?=LS?×dtdi?

如果LS?較大，感應電壓可能耦合至柵極回路，導致VGS?發生振蕩。

風險：若VGS?振蕩過大，可能導致瞬間低于閾值引起誤關斷（產生極高VDS?尖峰擊穿芯片），或瞬間高于鉗位值導致電流失控。

對策：BMF540R12MZA3采用的Pcore?2封裝具有較低的內部雜散電感，這本身是一個優勢。系統設計時，必須嚴格控制PCB驅動回路電感，并建議在柵極增加適當?shù)淖枘?a target="_blank">電阻或使用鐵氧體磁珠抑制高頻振蕩。

6.2 閾值電壓漂移的邊界控制

前文計算采用了1.7V的高溫閾值電壓作為保守估計。但在極端低溫（如?40°C）下，Vth?可能升高至3.5V以上。此時如果2LTO鉗位電壓設得過低（如6V），有效驅動電壓(VGS??Vth?)僅為2.5V，可能導致器件進入線性區或近乎關斷，引發電流不穩。

建議：7.5V是一個經過平衡的推薦值。它既能在高溫下有效限制電流，又能在低溫下維持足夠的導通能力，防止電流“截?cái)唷闭袷帯?/p>

6.3 熱脫耦與系統配合

2LTO技術實際上實現了一種“熱脫耦”：它將故障檢測時間（Driver dependent）與器件物理極限（Device dependent）分離開來。一旦進入2LTO階段，器件就不再是在“生死線”上掙扎，而是進入了一種相對安全的“待機”狀態。這給了上層控制系統（MCU）更多的時間去進行故障診斷、記錄甚至執行軟關斷序列，而無需擔心器件在微秒間燒毀。

7. 結論與展望

傾佳電子楊茜針對SiC模塊取代IGBT過程中面臨的短路耐受時間不足這一核心痛點，通過理論推導與數值建模，詳細論證了2LTO驅動技術的有效性。

研究結果表明，對于國產高性能SiC模塊BASiC BMF540R12MZA3（1200V/540A），其原生短路耐受時間僅為約2.5 μs，無法直接滿足現有工業標準的保護要求。然而，通過引入具備2LTO功能的先進驅動IC，我們能夠從物理層面上改變短路失效的能量積累路徑。

若采用2LTO（9V固定鉗位），可將SCWT延長至約 9.3 μs ，基本達到替代IGBT的門檻。

若采用2LTO并進行精細化配置（7.5V優化鉗位），可將SCWT大幅提升至 14.3 μs ，不僅完全抹平了與IGBT的差距，更提供了充裕的安全裕度。

這一發現具有重要的產業意義：它證明了無需通過犧牲SiC芯片性能（如增大面積、增加RDS(on)?）來換取魯棒性。通過“芯片+驅動”的系統級協同設計，利用2LTO技術這把“手術刀”，精準地切除了SiC應用的最后頑疾。對于致力于功率半導體國產化的工程師而言，BMF540R12MZA3與NXP/TI驅動器的組合方案，提供了一條兼顧高性能與高可靠性的各種可行路徑，為SiC模塊在構網型儲能變流器PCS等核心領域的全面鋪開掃清了關鍵障礙。

在未來，隨著驅動IC數字化程度的進一步提高，動態調整2LTO電壓以適應實時結溫估算（Tj? estimation）將成為可能，屆時SiC器件的潛能將被釋放得更加徹底。
