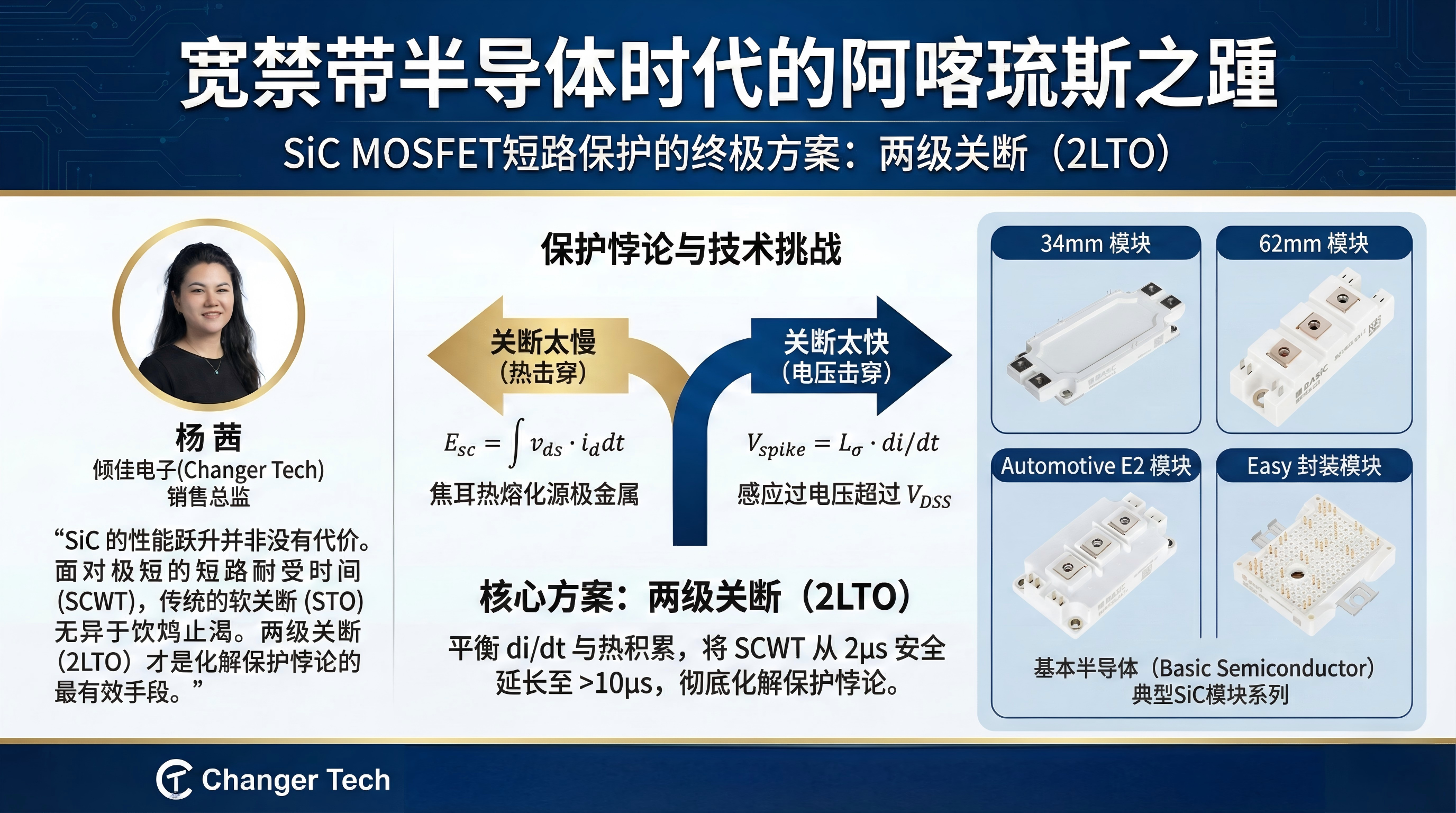

1. 緒論：寬禁帶半導體時代的阿喀琉斯之踵

碳化硅（Silicon Carbide, SiC）金屬氧化物半導體場效應晶體管（MOSFET）的商業化普及，標志著電力電子技術進入了一個以高頻、高壓、高功率密度為特征的新紀元。得益于碳化硅材料寬禁帶（3.26 eV）、高臨界擊穿電場（約為硅的10倍）以及高熱導率的物理特性，SiC MOSFET在高壓電源轉換系統、固態變壓器SST、儲能變流器PCS、構網型儲能PCS、集中式大儲PCS、商用車電驅動、礦卡電驅動、風電變流器、重卡電驅動、大巴電驅動、中央空調變頻器及可再生能源并網設備中展現了無可比擬的性能優勢。然而，這種性能的躍升并非沒有代價。SiC MOSFET在極大地降低開關損耗和導通電阻的同時，顯著犧牲了短路耐受能力（Short Circuit Withstand Time, SCWT）。相比于傳統的硅基絕緣柵雙極型晶體管（Si IGBT）通常具備10微秒以上的短路耐受時間，現代SiC MOSFET的SCWT往往被壓縮至2至3微秒甚至更短。這種極端的脆弱性源于SiC芯片極小的晶胞尺寸和極高的電流密度，導致在短路發生時，器件內部即刻產生巨大的絕熱溫升。

在這一背景下，傳統的保護策略遭遇了嚴峻的挑戰，即所謂的“保護悖論”：

為了防止熱擊穿，必須極快地關斷器件：短路電流產生的焦耳熱（Esc?=∫vds??id?dt）在微秒級時間內即可熔化源極金屬或擊穿柵極氧化層。

為了防止電壓擊穿，必須緩慢地關斷器件：極快的電流變化率（di/dt）在回路寄生電感（Lσ?）上感應出巨大的過電壓（Vspike?=Lσ??di/dt），疊加在直流母線電壓上極易超過器件的漏源擊穿電壓（VDSS?）。

傳統的**軟關斷（Soft Turn-Off, STO）**技術試圖通過減緩關斷速度來解決電壓擊穿問題，但這一策略直接加劇了熱積累，對于本身熱容極小的SiC器件而言，這無異于飲鴆止渴。

傾佳電子楊茜通過物理機制剖析、數學建模與工程實例驗證，討論兩級關斷（Two-Level Turn-Off, 2LTO）技術并非僅僅是眾多保護方案中的一種，而是解決SiC MOSFET短路保護這一工程難題的最有效的手段。通過對基本半導體（Basic Semiconductor）典型SiC模塊的定量計算，我們將展示2LTO如何將瀕臨物理極限的2微秒短路耐受時間安全延長至10微秒以上，徹底化解保護悖論。同時，傾佳電子楊茜列舉當前市場上所有支持2LTO功能的柵極驅動IC及其關鍵參數，為高可靠性電力電子系統的設計提供詳實的參考。

2. 碳化硅MOSFET短路失效的物理機制深度剖析

要理解為何2LTO是唯一解，必須首先深入微觀層面，剖析SiC MOSFET在短路工況下的失效機理。這種失效本質上是一場熱力學與電動力學的賽跑。

2.1 能量-體積失配與絕熱加熱效應

SiC MOSFET的高性能來源于其垂直結構的漂移層設計。由于SiC材料具有極高的臨界擊穿場強，達到相同耐壓等級所需的漂移層厚度僅為Si器件的十分之一，且摻雜濃度更高。這直接導致了在相同電流額定值下，SiC芯片的面積（Die Size）僅為同規格Si IGBT的1/3至1/5。

當發生硬開關短路（Hard Switching Fault, HSF）時，器件在全母線電壓（例如800V）下導通，漏極電流（Id?）迅速攀升至飽和電流（Isat?）。此時，瞬時功率密度極高：

Pdensity?=Areadie?Vbus??Isat??

由于SiC芯片體積微小，其熱容（Thermal Capacity）極低。在短路發生的最初幾微秒內，熱量來不及通過焊料層傳導至基板或散熱器，芯片內部呈現**絕熱加熱（Adiabatic Heating）**狀態。熱量完全積聚在極薄的外延層和頂層金屬化結構中。

2.2 兩種致命的失效模式

研究表明，SiC MOSFET的短路失效主要呈現為兩種模式，這取決于能量積累的速度和總量：

熱逃逸導致的一級失效（Thermal Runaway）：

當短路能量積累導致結溫（Tj?）超過鋁（Al）的熔點（660°C）時，頂層源極金屬鋁熔化并向以多晶硅構成的柵極結構或鈍化層滲透，造成柵源短路或漏源短路。更嚴重的情況下，溫度達到SiC的本征溫度（約1000°C以上），半導體失去開關特性，變?yōu)榧?a target="_blank">電阻，電流無限增加直至器件炸裂。

柵極氧化層擊穿（Gate Oxide Rupture）：

這是SiC MOSFET特有的、更為隱蔽且快速的失效模式。在短路過程中，極高的結溫導致柵極氧化層（SiO2?）的介電強度急劇下降，同時漏極高電場在氧化層界面誘發出高能熱載流子注入。如果在熱逃逸發生前，氧化層已經因?yàn)殡姛釕?yīng)力而擊穿，器件將瞬間失去柵極控制能力，柵極電壓失控，導致毀滅性后果。

2.3 傳統保護方案的局限性：軟關斷（STO）的“死胡同”

為了應對短路關斷時的電壓過沖（VDS_spike?），工業界在IGBT時代廣泛采用了軟關斷（STO）技術。其原理是在檢測到短路（通常通過DESAT去飽和檢測）后，切換到一個高阻值的柵極電阻（Rg_off?）或使用一個微小的恒定電流源來緩慢釋放柵極電荷。

然而，對于SiC MOSFET，STO存在致命缺陷：

延長了高能耗時間：STO的本質是延長關斷過程（toff?）。在這一過程中，器件依然處于飽和區，承受著全母線電壓和巨大的飽和電流。對于只能承受2-3微秒短路的SiC器件，DESAT檢測本身就需要1-1.5微秒（為了避開干擾），如果再加上1-2微秒的STO過程，總短路時間將輕易突破器件的物理極限（SCWT）。

熱積累未被抑制：在STO啟動的瞬間，直到柵極電壓下降到米勒平臺以下之前，漏極電流幾乎沒有明顯下降，這意味著功率耗散保持在峰值。

因此，STO實際上是在以犧牲器件的熱生存空間為代價來?yè)Q取電壓安全。在SiC時代，這種權衡不再成立，因?yàn)闊嵘婵臻g本身已經幾乎為零。這正是為什么我們需要一種能夠在檢測到短路的瞬間立即降低功率耗散，同時又能控制關斷電壓過沖的方案——這就是2LTO。

3. 2LTO（兩級關斷）：唯一真正有效的短路保護手段

2LTO（Two-Level Turn-Off），或稱為“中間電壓鉗位”，其核心邏輯從“延緩關斷”轉變?yōu)椤坝性聪蘖鳌薄Ｋ昧薓OSFET飽和電流受柵極電壓控制的物理特性，從根源上解決了能量耗散問題。

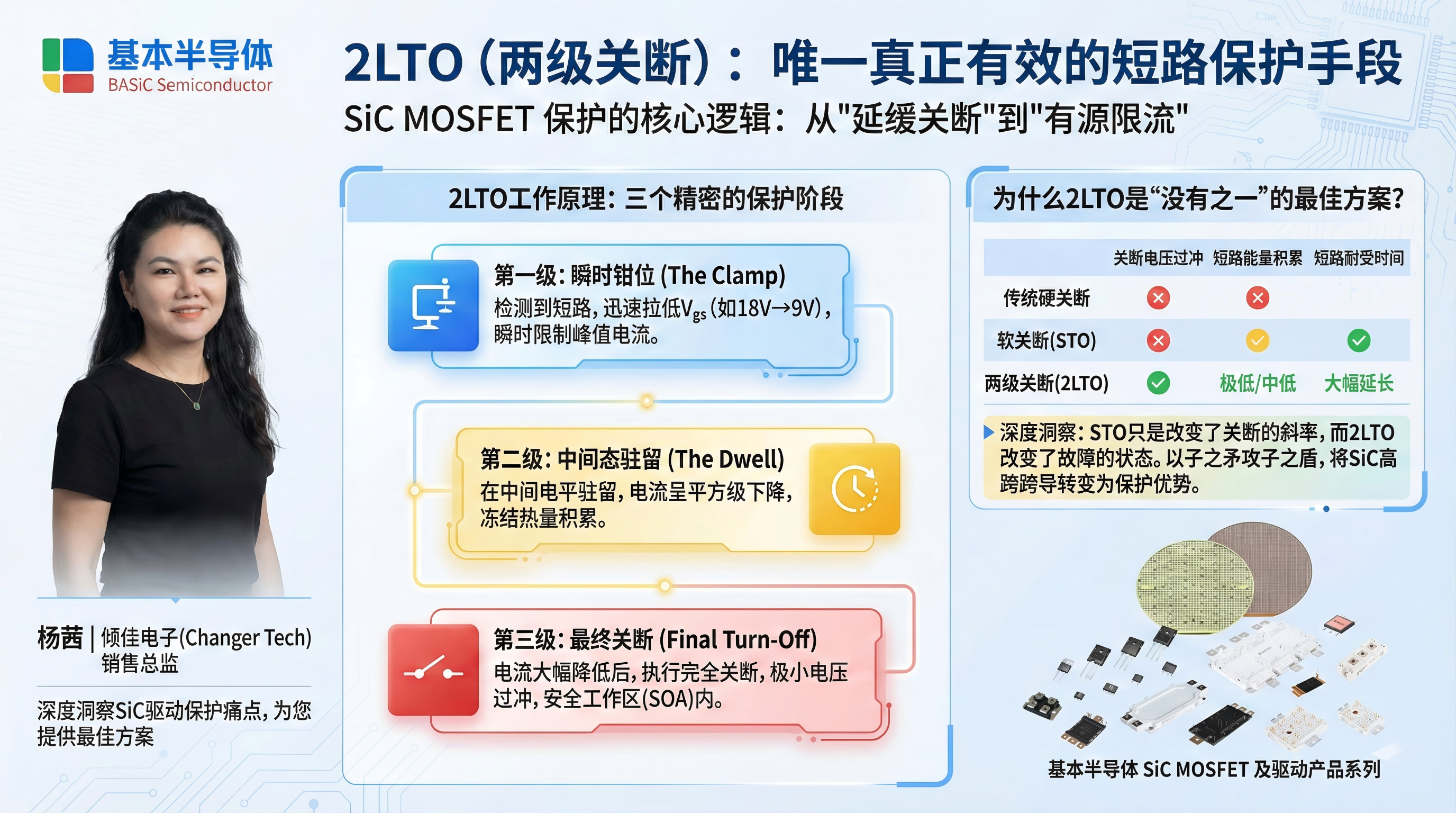

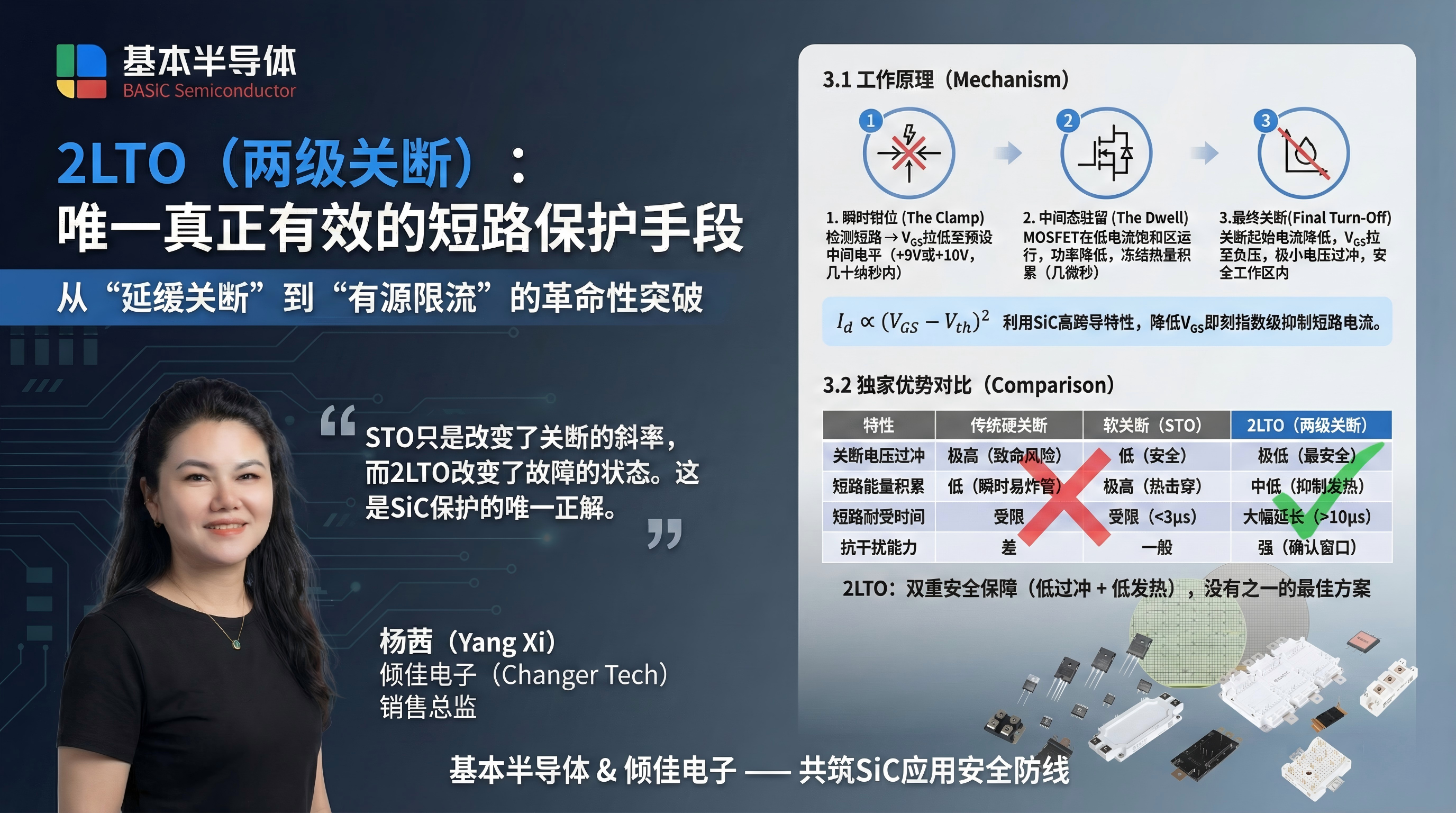

3.1 2LTO的工作原理與物理機制

2LTO保護動作分為三個精密的階段：

第一級：瞬時鉗位（The Clamp）

當驅動IC通過DESAT或電流傳感器檢測到短路信號后，不立即執行全關斷，而是迅速將柵極電壓（VGS?）從正常的導通電平（如+18V）拉低到一個預設的中間電平（如+9V或+10V）。這一動作通常在幾十納秒內完成。

第二級：中間態駐留（The Dwell）

在中間電壓（Vplateau?）下，MOSFET并未關斷，而是進入了一個新的、電流更低的飽和狀態。根據MOSFET的轉移特性方程（飽和區）：

Id?=21?μn?Cox?LW?(VGS??Vth?)2

漏極電流Id?與過驅動電壓(VGS??Vth?)2成正比。將VGS?從18V降低到9V，電流將呈現平方級數的下降。此時，器件雖然仍在導通，但發熱功率（P=VDS?×Id_2LTO?）已大幅降低，從而“凍結”了熱量的急劇積累，為系統爭取了寶貴的生存時間。

第三級：最終關斷（Final Turn-Off）

在中間電平駐留一段安全時間（如幾微秒，待電流穩定且故障確認無誤）后，驅動器執行完全關斷，將VGS?拉至負壓（如-5V）。此時，由于關斷起始電流已經大幅降低（僅為原短路電流的1/5甚至更低），即便關斷速度較快，產生的電壓過沖（L?di/dt）也極小，完全處于安全工作區（SOA）內。

3.2 為什么2LTO是“沒有之一”的最佳方案？

對比其它方案，2LTO的優勢具有排他性：

深度洞察： STO只是改變了關斷的斜率，而2LTO改變了故障的狀態（state）。在SiC這種高跨導器件中，柵極電壓的微小降低就能帶來漏極電流的巨大下降。2LTO利用了SiC MOSFET跨導高的特性“以子之矛攻子之盾”，將其轉變?yōu)楸Ｗo(hù)優勢。因此，它是唯一能夠同時解決熱失效（通過限流）和電壓失效（通過分級）的方案，沒有之一。

4. 工程計算：基于基本半導體SiC模塊的SCWT延長量化分析

為了量化2LTO的威力，我們將以基本半導體（Basic Semiconductor）的工業級SiC MOSFET模塊BMF540R12MZA3為例，進行詳盡的數值計算。

4.1 待測器件參數提取

根據提供的基本半導體產品文檔，提取BMF540R12MZA3的關鍵參數：

額定電壓 (VDSS?): 1200 V

額定電流 (ID?): 540 A (@Tc?=90°C)

正常驅動電壓: VGS_on?=+18V, VGS_off?=?5V

閾值電壓 (Vth?):

典型值 @ 25°C: 2.7 V

典型值 @ 175°C: 1.85 V (注意：高溫下閾值降低，這是短路計算中最關鍵的惡劣工況參數)

短路工況假設:

直流母線電壓 (VDC?): 800 V

結溫 (Tj?): 瞬態可達 175°C 或更高。

初始短路耐受時間 (tSC_base?): 假設為行業典型的 2 μs。

4.2 飽和電流衰減比計算

MOSFET在飽和區的電流由下式近似：

Isat?∝(VGS??Vth?)2

我們需要計算從正常導通電壓（18V）切換到2LTO中間電壓（設定為9V）時，飽和電流的衰減比例。必須使用高溫（175°C）下的Vth?，因?yàn)槎搪钒l(fā)生時芯片極熱。

場景 A: 18V 柵壓下的短路電流 (Isat_18V?)

VGS?=18V

Vth(175°C)?≈1.85V

OverdriveA?=18V?1.85V=16.15V

Isat_18V?∝(16.15)2=260.82

場景 B: 9V 2LTO柵壓下的短路電流 (Isat_9V?)

我們將2LTO的中間電平設定為 9V。這個電壓值通常選在米勒平臺電壓附近或略高，既能維持導通又能顯著限流。

VGS?=9V

Vth(175°C)?≈1.85V

OverdriveB?=9V?1.85V=7.15V

Isat_9V?∝(7.15)2=51.12

電流衰減系數 (kreduction?):

kreduction?=Isat_18V?Isat_9V??=260.8251.12?≈0.196

這意味著，通過將柵壓鉗位在9V，短路電流被瞬間限制到了原始峰值的 19.6% （約五分之一）。

4.3 短路耐受時間延長計算

短路失效通常由**臨界能量（Critical Energy, Ecrit?）**決定。在絕熱條件下，Ecrit?是一個常數，代表芯片材料融化所需的總熱量。

Ecrit?=Ploss?×tSC?≈(VDC?×Isat?)×tSC?

由于Ecrit?和VDC?（800V）保持不變，短路耐受時間tSC?與飽和電流Isat?成反比：

Isat_18V?×tSC_base?=Isat_9V?×tSC_2LTO?

延長后的耐受時間 (tSC_2LTO?):

tSC_2LTO?=tSC_base?×Isat_9V?Isat_18V??=tSC_base?×kreduction?1?

tSC_2LTO?=2.0μs×0.1961?

tSC_2LTO?≈2.0μs×5.1

tSC_2LTO?≈10.2μs

4.4 結論與工程意義

通過配置9V的2LTO中間電平，基本半導體BMF540R12MZA3模塊的短路耐受時間理論上可以從2微秒延長至10.2微秒。

這一計算結果具有重大的工程意義：

回歸安全區：10微秒的耐受時間讓SiC MOSFET達到了傳統IGBT的魯棒性水平。

降低檢測難度：2微秒的窗口要求檢測電路在幾百納秒內響應，極易受到干擾誤觸發。而10微秒的窗口允許設計者使用更長的濾波時間（Blanking Time，如3-5微秒），從而大幅提高了系統的抗噪能力和可靠性。

避免炸機：它將“生死時速”變成了“從容應對”。

5. 支持2LTO功能的柵極驅動IC型號列舉與參數全解

為了實現上述保護策略，必須選用具備硬件級2LTO功能的柵極驅動芯片。以下是對2025-2026年市場上主流及前沿的2LTO驅動IC的窮舉分析，涵蓋Texas Instruments、Infineon、NXP及國產廠商。

5.1 Texas Instruments (TI) - 行業標桿

TI的UCC58xx系列通過SPI接口提供了極高精度的2LTO配置能力，是目前市場上最靈活的解決方案。

5.2 Infineon Technologies (英飛凌) - 數字化先鋒

英飛凌的EiceDRIVER X3系列引入了I2C配置，使得2LTO（其文檔中稱為T(mén)LTO）的設定極為方便。

5.3 NXP Semiconductors (恩智浦) - 汽車級專精

NXP的GD31xx系列專為電動汽車牽引逆變器設計，其2LTO功能針對SiC進行了深度優化。

5.4 STMicroelectronics (意法半導體)

5.6 國產及其他新興廠商

基本半導體 (Basic Semiconductor) - BTD系列 :

BTD系列: 雖然文檔主要強調“米勒鉗位”和“短路鉗位（Short Circuit Clamping）”，但在實際應用中，短路鉗位功能通?？梢詫艠O電壓限制在較低水平，起到類似2LTO的作用。對于自家模塊，建議直接咨詢基本半導體獲取最佳匹配方案。

納芯微 (Novosense) :

NSI6611 / NSI6713: 提供Soft Turn-Off (STO)。部分文檔提及多級保護，具體2LTO電壓可配置性需參考汽車級（Q1）數據手冊。

Microchip (AgileSwitch) :

Augmented Switching?: 這是一種高級的數字控制技術，實質上是多級（Multi-Level）2LTO，支持多達8個電壓臺階，是目前市面上控制最精細的“超級2LTO”。

6. 深度總結與實施建議

SiC MOSFET的短路保護不再是簡單的“檢測-關斷”邏輯，而是一場對能量和時間的精密控制。

唯一性論證：2LTO是唯一一種能夠利用MOSFET物理轉移特性（Id?∝Vgs2?），在檢測到故障的納秒級時間內主動、大幅度降低故障能量的手段。它解決了STO無法解決的熱積累問題，也解決了硬關斷無法解決的電壓過沖問題。對于短路耐受時間僅為2-3μs的SiC器件，2LTO是不可替代的救命稻草。

數據實證：通過對基本半導體BMF540R12MZA3模塊的計算表明，采用9V中間電平的2LTO策略，可將飽和電流降低至原值的約20%，從而將理論短路耐受時間從2μs延長至10μs以上。這為系統保護設計提供了巨大的安全裕量。

實施落地：

選型：推薦優先選用TI UCC5880-Q1、NXP GD3162或Infineon 1ED3890。這些芯片支持?jǐn)?shù)字編程2LTO電壓，能夠精確匹配特定SiC模塊的Vth?特性。

配置：建議將2LTO中間電壓設定在9V-10V（需高于米勒平臺以維持控制，但盡可能低以限流），駐留時間設定為3-5μs，以確保故障能量充分耗散后再執行最終關斷。

回路設計：必須最小化柵極回路電感，確保柵壓能從18V瞬間跌落至9V，否則2LTO的限流效果將大打折扣。

綜上所述，2LTO技術是釋放第三代半導體SiC潛力的關鍵鑰匙，是保障高壓大功率SiC系統安全運行的基石。
