“KiCad 10推出了針對Cadence Allegro、Mentor PADS 和 gEDA/Lepton EDA的全新導入器.”

私有文件格式實質上是“廠商鎖定”的代名詞。數年的設計成果被困在只有特定工具才能讀取的格式中，這成了一道護城河，迫使用戶不得不為那些他們本想棄用的軟件持續買單。我們認為，設計成果應歸用戶所有，并由用戶按需修改。

KiCad 10 新增了對 Cadence Allegro、Mentor PADS 以及 gEDA/Lepton EDA 的導入器，讓你的現有工程能夠真正屬于自己，并在 KiCad 中繼續演進。

Cadence Allegro

Allegro 導入器支持讀取 16 至 23 版本的.brd文件。目前暫不支持原理圖導入。

Allegro 使用一種從未公開披露文檔的私有二進制格式。該導入器完全基于二進制結構進行逆向工程，未調用任何 Allegro 程序或庫。我們分析了數百個樣本文件，識別出二進制數據中的模式，并將這些模式映射到 Allegro 已記錄的功能和 Gerber 輸出中。

完全“盲測”式逆向工程意味著需要理清跨越七個主要版本的鏈表塊布局、哈希表以及受版本條件控制的字段。封裝導入后將保留位號（RefDes）、參數值、位置、旋轉角度和層分配。支持的焊盤形狀包括圓形、正方形、矩形、長圓形、圓角矩形、倒角矩形、八邊形以及自定義多邊形，同時保留了鉆孔直徑和熱焊盤（Thermal Relief）參數。

布線、圓?。ˋrcs）和過孔均保留其寬度和網絡分配。覆銅區域（Copper zones）根據邊界形狀進行重構，獨立銅箔多邊形可直接導入；此外，來自 Allegro 17.2+ 版本的板子，其淚滴（Teardrops）將作為區域?qū)ο髮?dǎo)入。

Allegro 的物理約束規則（Constraint sets）將轉換為 KiCad 的網絡類（Netclasses），包含間距規則、線寬約束及差分對間距參數。針對特定網絡的線寬覆蓋設置也將同步保留。

板邊框、禁布區、絲印圖形、裝配圖形、器件邊界（Courtyard）及文本對象均按原始位置和字體度量信息導入。

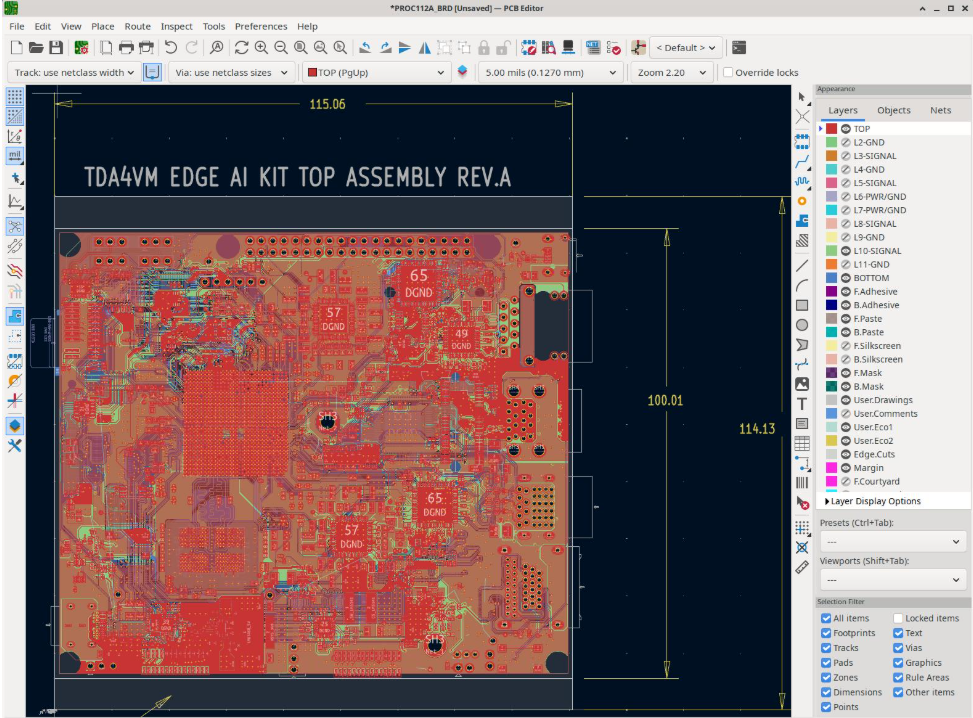

圖 1：從 Allegro 導入 KiCad 的 TI SK-TDA4VM 12 層演示板

Mentor PADS

PADS 導入器通過讀取.ascASCII 導出文件工作，并支持原理圖與 PCB 板，是這三個新導入器中功能涵蓋最廣的一個。

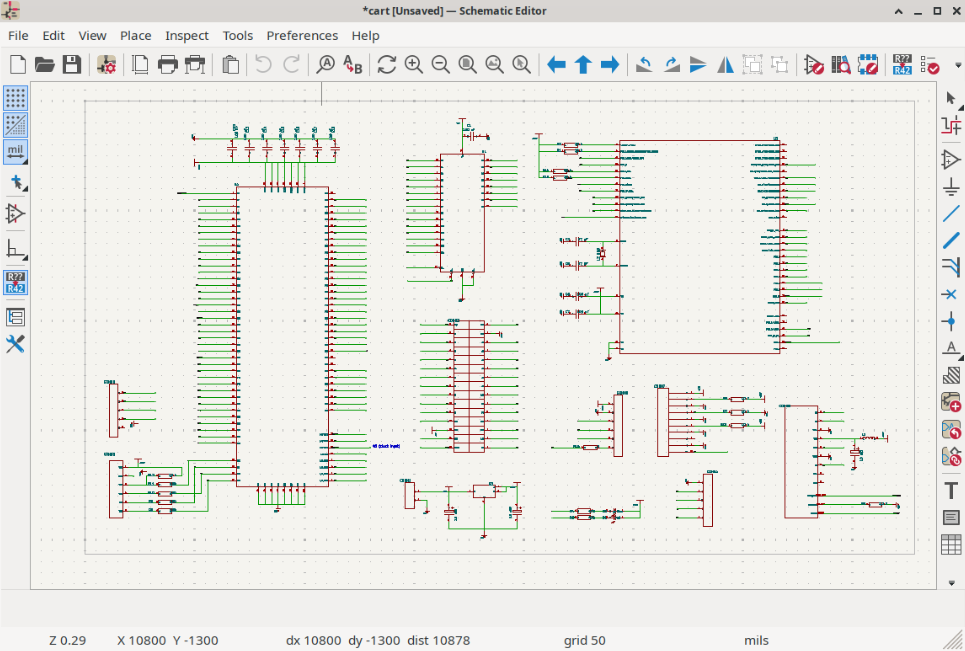

原理圖導入

PADS 原理圖導入包含符號、導線、節點、網絡標簽和連通性。多單元符號將被重構，電源和地符號將映射到 KiCad 標準庫中的對應項。分層多頁結構得以保留，標題欄信息則從FIELDS提取。

引腳類型可直接轉換：無源、輸入、輸出、雙向、三態、開集、開射及電源。文本注釋保留高度、寬度、對齊方式和旋轉角度?；A(chǔ)繪圖元素（線、矩形、圓、圓?。┍Ａ羝涮畛浜途€型。

PCB 導入

封裝保留位號、值、位置、旋轉和層放置。焊盤形狀包括圓形、矩形、橢圓、圓角矩形和熱焊盤。鉆孔定義涵蓋 PTH、NPTH、槽孔以及逐層尺寸設置。

布線、圓弧以及所有過孔類型（通孔、盲孔、埋孔和微孔）均保留寬度和網絡分配。覆銅區域保留優先級、熱焊盤設置和網絡分配。同時支持布線、過孔、鋪銅和組件放置的禁布區。

支持導入板邊框（支持圓弧）、文本注釋、尺寸標注線、圖形元素、測試點定義和復用塊（Reuse blocks，轉換為 KiCad 分組）。間距、線寬、過孔尺寸、孔距和阻焊擴展等設計規則被提取并應用于板設置。差分對則轉換為.kicad_dru文件中的 DRC 規則。

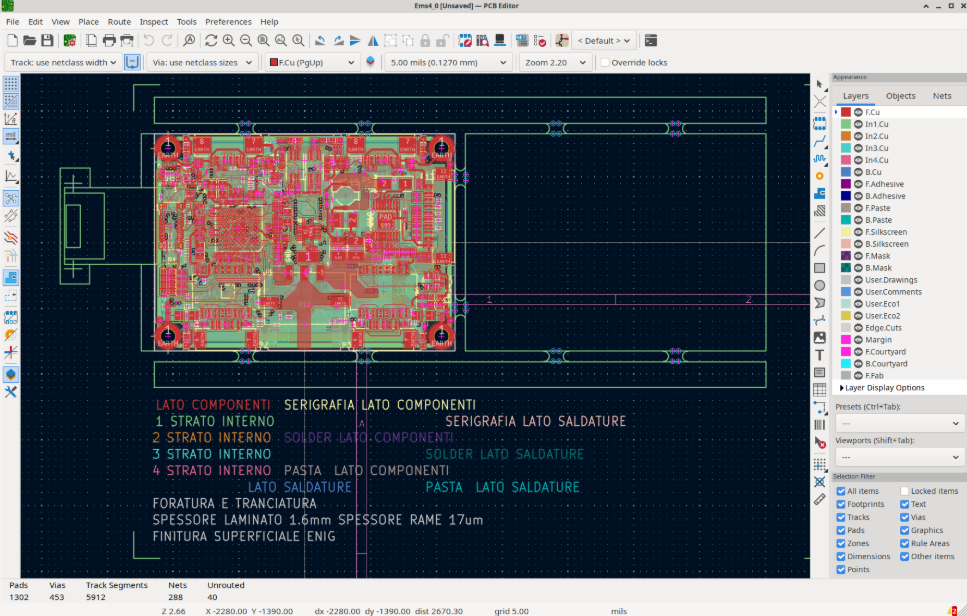

圖 2：從 PADS 導入 KiCad 的 iCub 電機控制 6 層板

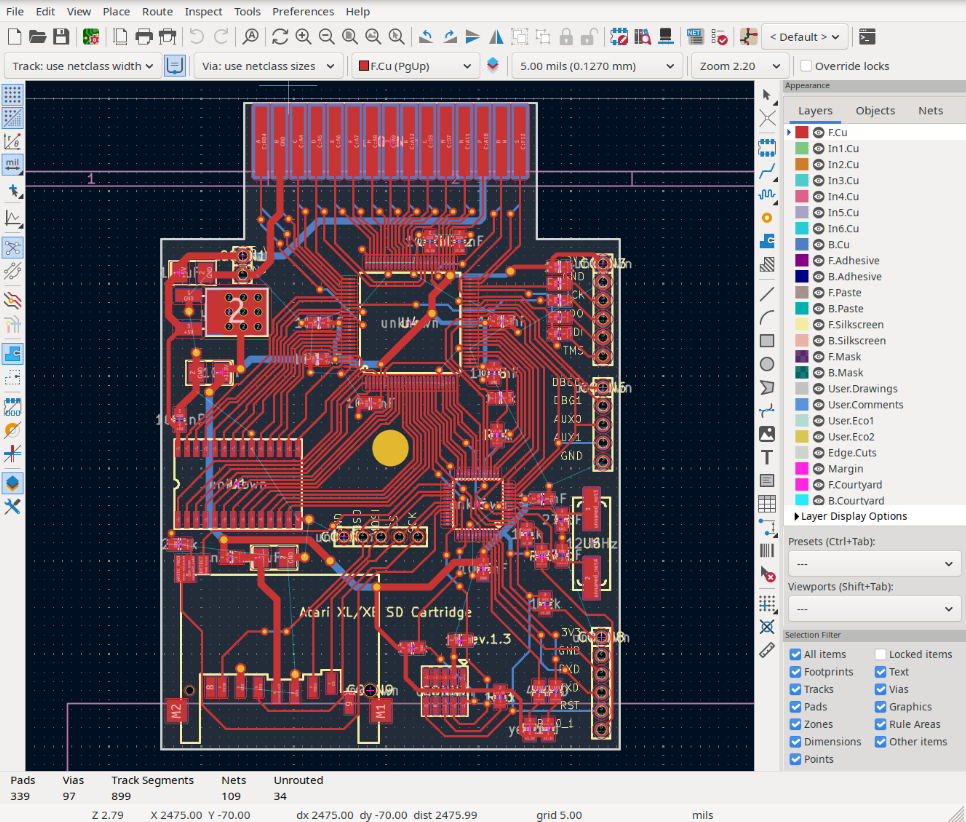

gEDA / Lepton EDA

gEDA 導入器涵蓋原理圖 (.sch)、板文件 (.pcb) 和封裝庫 (.fp)。它是三個導入器中唯一支持庫瀏覽器的。

原理圖導入

組件圖形從.sym符號文件重構，包括線、框、圓、圓弧和路徑。引腳類型映射至 KiCad 對應項。網絡導線在三路或更多交叉處自動放置節點，總線段生成正確的總線入口。

分層子原理圖通過source=屬性工作，支持遞歸加載和環路檢測。多槽位組件利用numslots、slot和slotdef屬性重構。電源符號通過net=屬性識別，gEDA 的上劃線表示法 (_text_) 轉換為 KiCad 的~{text}格式。當原始.sym文件不可用時，內置符號庫可為電阻、電容、二極管、三極管、邏輯門和運放等常用零件提供后備符號。

PCB 導入

封裝導入包含正反面的通孔引腳（圓或方）和貼片焊盤（矩形、橢圓、圓）。轉換焊盤間距和阻焊余量。銅導線、圓弧和多邊形在所有層導入，連同通孔過孔。網絡連通性從NetList塊重構，支持最高 16 層的多層銅結構。

封裝庫瀏覽

gEDA 導入器可直接瀏覽封裝庫。基于目錄的庫中單個.fp文件加載時帶有引腳/焊盤定義、形狀/間距參數及絲印圖形。

如何使用

這三類導入器均可通過 KiCad 的“文件”菜單訪問。新建或打開現有工程，選擇對應格式的導入選項，并指向源文件即可。坐標系轉換、層映射和單位換算將自動處理。

目前 KiCad 10 還沒有正式發布，感興趣的小伙伴可以嘗試 nightly 的版本

https://downloads.kicad.org/kicad/windows/explore/nightlies

友情提示： KiCad 10 的文件格式與 KiCad 9 略有不同，使用 KiCad 10 保存后的文件無法被 KiCad 9 打開。
