增強現實顯示技術通過將虛擬信息與真實場景無縫融合，為用戶提供全新的視覺體驗，在娛樂、教育、醫療、設計及導航等領域具有廣闊的應用前景。AR近眼顯示設備作為下一代顯示技術的代表，正逐步從軍用領域向消費電子領域拓展。其核心挑戰在于如何在輕薄化的設備中實現高畫質、大視場角和高光效的圖像傳輸。Flexfilm費曼儀器全光譜橢偏儀可以非接觸對薄膜的厚度與折射率的高精度表征，廣泛應用于薄膜材料、半導體和表面科學等領域。

光學透視式AR顯示設備因其便攜性、安全性和實時性優勢，成為主流發展方向。隨著光波導技術的引入，AR設備的體積與重量得以顯著降低，成像性能亦大幅提升。光波導技術主要分為幾何光波導和衍射光波導兩大類，其中衍射光波導因其在輕薄性、視場角、眼動范圍、衍射效率等方面的綜合優勢，成為當前消費級AR設備的主流技術方案。

1

傾斜光柵的技術背景與研究現狀

flexfilm

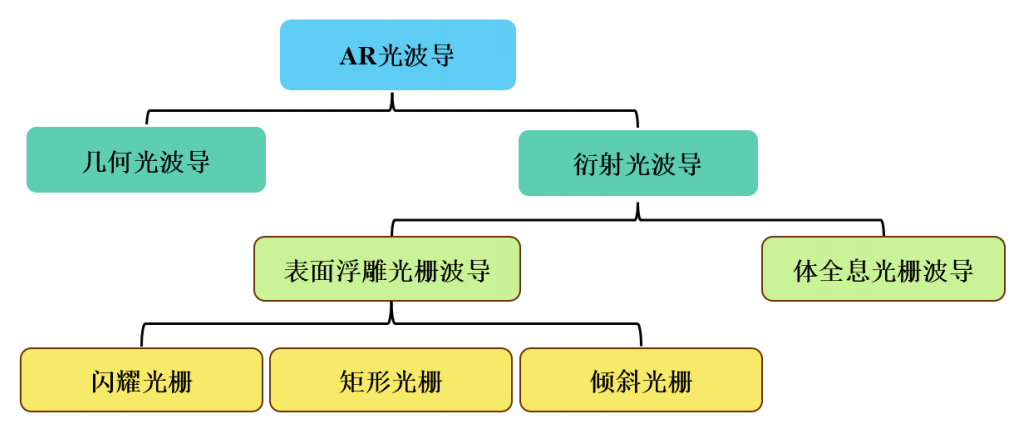

光波導的分類

衍射光波導的核心元件是光柵，根據光柵類型的不同，主要分為表面浮雕光柵波導和體全息光柵波導。表面浮雕光柵波導因受材料與工藝影響較小、成熟度高，已廣泛應用于消費級AR設備中。表面浮雕光柵主要包括閃耀光柵、矩形光柵和傾斜光柵等結構。其中，閃耀光柵涉及閃耀角與反閃耀角，在亞微米級制備中存在較大難度；矩形光柵結構簡單但衍射效率受限；傾斜光柵僅涉及一個傾斜角度，工藝相對可控，且可通過結構參數優化實現較高的衍射效率，在特定衍射級上能量集中度更優。

國際上，Microsoft的HoloLens系列已成功將傾斜光柵應用于AR設備。然而，國內在傾斜光柵的結構設計與制備工藝方面仍處于起步階段，缺乏系統性的研究體系和成熟的工藝方案。因此，開展傾斜光柵的結構優化與制備工藝研究，對于推動國內AR技術自主化具有重要意義。

2

衍射光波導與傾斜光柵的工作原理

flexfilm

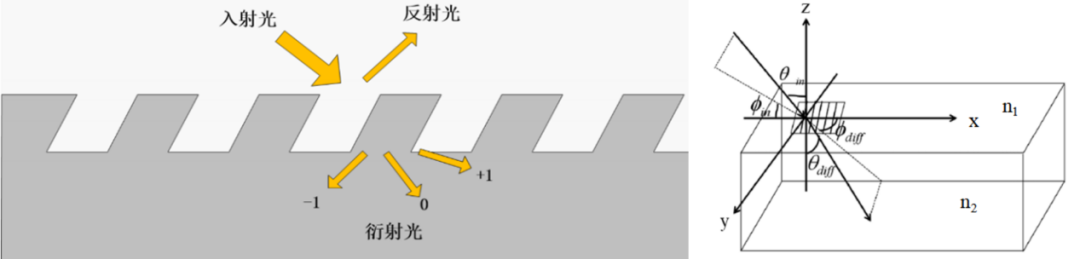

左：光柵分光示意圖；右：光柵衍射原理示意圖

衍射光波導系統由微圖像源、衍射元件和平面波導三部分組成。圖像光經準直后入射至耦入光柵，通過衍射效應改變傳播方向，進入波導基板并以全內反射形式橫向傳輸，最終經耦出光柵衍射至人眼。

光柵的衍射效應可將入射光能量分配到不同衍射級上。在光柵周期接近或小于入射光波長的情況下，通常只存在0級和±1級衍射光。0級光為透射光，無法被利用；±1級光則可用于圖像傳輸。因此，提高±1級衍射效率是提升系統光效的關鍵。

傾斜光柵的衍射效率受多個結構參數影響，包括光柵周期、占空比、光柵高度和傾斜角度。通過對這些參數的調控，可以實現對特定衍射級光能的集中分配。理想情況下，傾斜光柵的+1級衍射效率可達95%以上，顯著提升光波導系統的整體效率。

表征設備

在傾斜光柵的制備工藝與參數優化過程中，除了制備所必須的電子束曝光機、感應耦合等離子體刻蝕 ICP 和反應離子束刻蝕 RIBE 之外，還需要通過一些小型表征設備來對工藝流程中的結果進行觀測，從而判斷工藝過程及工藝參數是否可行。

橢圓偏振光譜儀原理

橢圓偏振光譜儀是一種光學測量?jī)x器，常用于測量薄膜厚度和光學常數等相關參數。它通過監測樣品表面偏振態隨光束波長的變化，可精確提取薄膜厚度信息，并觀測出材料在深紫外至近紅外光譜區間的光學特性。該儀器的靈敏度和分辨率較高，能夠有效分析包含未知材料組分和粗糙表面的多層薄膜結構。此外，由于測試過程無需與樣品接觸，也無需提供真空環境，且不會對樣品造成損壞，使得橢圓偏振光譜儀已經在各種一維/二維納米光柵材料結構、各向同性/異性薄膜材料膜厚以及光學納米光柵常數的表征分析中得到廣泛應用。本研究選用的是Flexfilm全光譜橢偏儀，主要用于測量雙槍電子束蒸鍍金屬厚度以及勻膠工藝的光刻膠厚度。

臺階儀原理

臺階儀是另一種用于薄膜厚度測量的儀器，屬于接觸式測量方式。該儀器具備測量精度高、測量速度快、性價比高的特點，已廣泛用于微電子、半導體、材料科學等領域的納米級臺階和表面形貌的測量。臺階儀由控制板塊、光源、探測器以及數據采集系統組成，其測試原理是通過觸針在薄膜表面水平運動時檢測豎直位移上的變化，經電路、軟件處理后，顯示表面輪廓和臺階數值。本研究選用的是Flexfilm探針式臺階儀，主要用于測量光刻工藝、感應耦合等離子體刻蝕工藝以及反應離子束刻蝕工藝后形成的圖形臺階高度。

3

傾斜光柵的仿真設計與參數優化

flexfilm

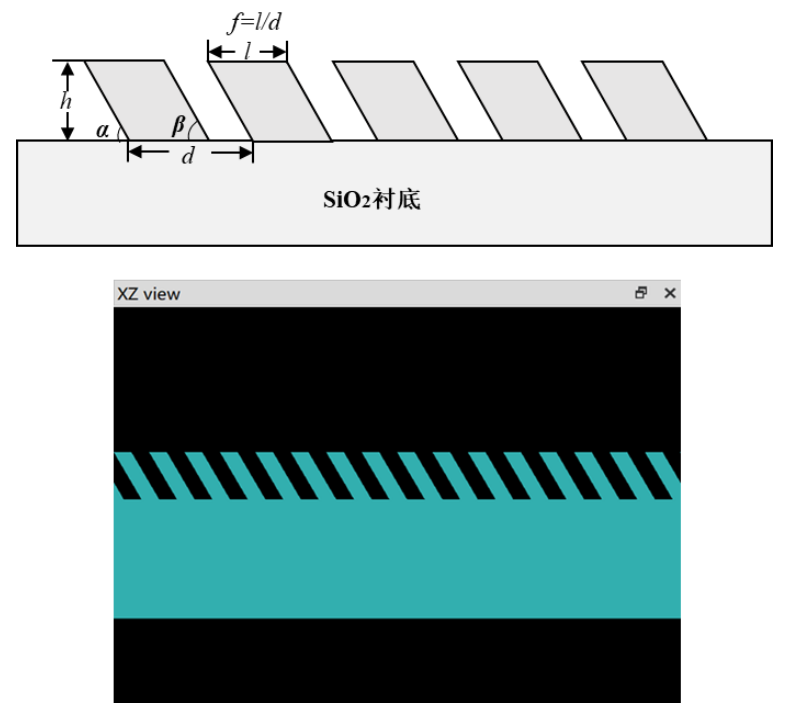

傾斜光柵模型示意圖

本研究基于時域有限差分法，利用Lumerical FDTD Solutions軟件建立傾斜光柵的物理模型。時域有限差分法通過將空間和時間離散化，求解麥克斯韋方程組，能夠準確模擬電磁波在光柵結構中的傳播與相互作用，是分析光柵衍射特性的有效工具。

仿真模型以SiO?為襯底材料，采用平面波光源，設置完全匹配層吸收邊界條件，確保計算精度。通過單因素變量法，系統分析了光柵周期、占空比、光柵高度和傾斜角度對衍射效率的影響。

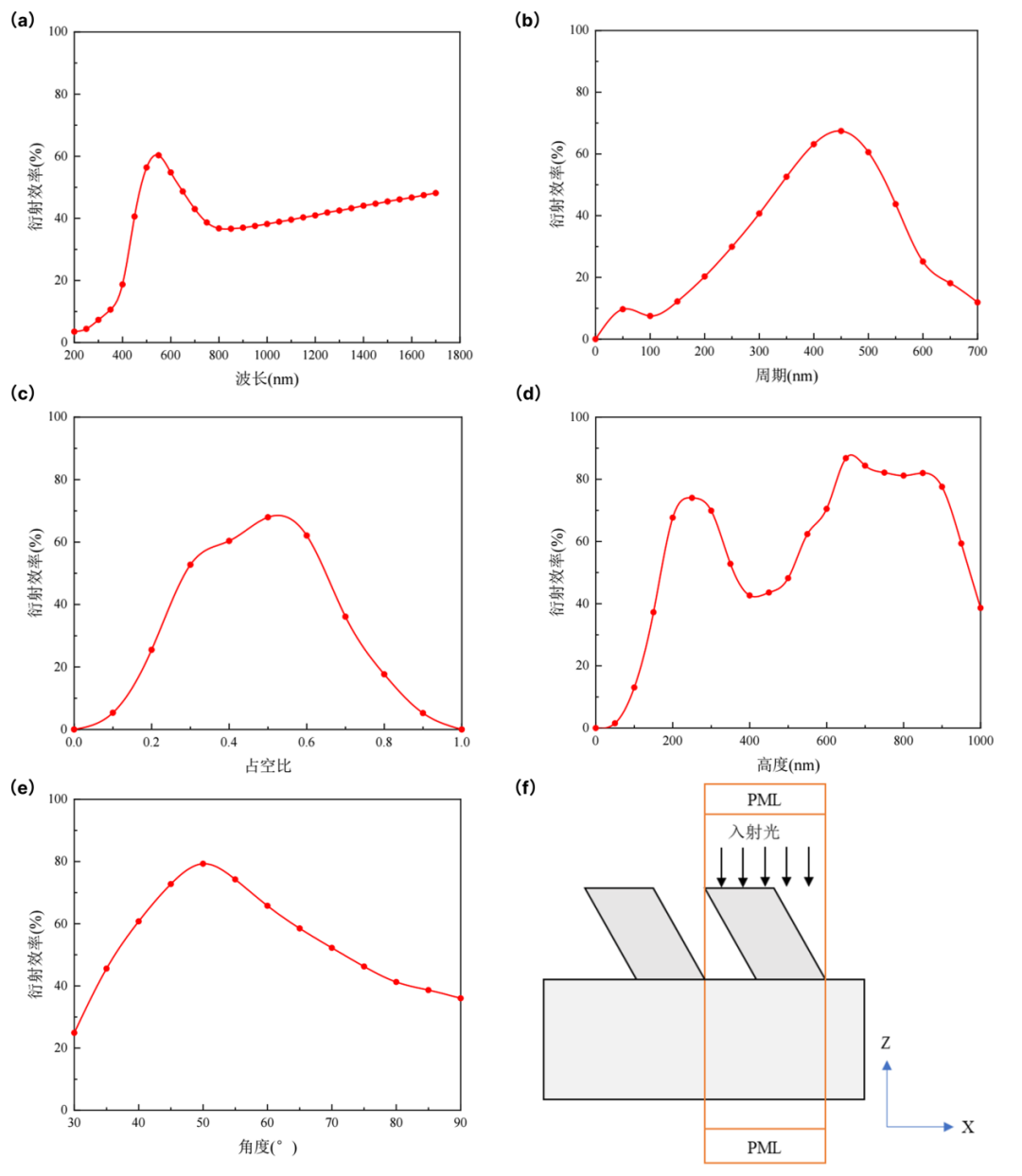

（a）入射光波長對衍射效率的影響光柵周期對衍射效率的影響占空比對衍射效率的影響光柵高度對衍射效率的影響 傾斜角度對衍射效率的影響單元結構

仿真結果表明：在可見光波段中，550 nm綠光下傾斜光柵的衍射效率最具代表性，且人眼對該波長較為敏感，因此選定550 nm作為入射光波長。光柵周期對衍射效率的影響呈現先增后減的趨勢，在450 nm左右達到峰值。占空比在0.5時能量分配最為集中，衍射效率最高。光柵高度與衍射效率呈非線性關系，在250 nm和650 nm處出現兩個峰值，考慮制備工藝的可行性，選擇250 nm作為目標刻蝕深度。傾斜角度對衍射效率影響顯著，在50°左右達到最大值，約為79.28%。

基于上述仿真結果，確定了在工藝可行范圍內衍射效率最優的傾斜光柵結構參數：周期450 nm、占空比0.5、刻蝕深度250 nm、傾斜角度50°，為后續工藝制備提供了理論依據。

4

傾斜光柵的制備工藝

flexfilm

傾斜光柵的制備主要分為金屬掩膜制備和傾斜刻蝕兩大階段。掩膜材料選用化學穩定性好、熱線性膨脹系數低的鉻，通過電子束曝光技術實現高精度圖形轉移。本研究采用Raith EBPG-5200電子束曝光機，結合Zep520正性光刻膠，實現了納米級光柵圖案的制備。

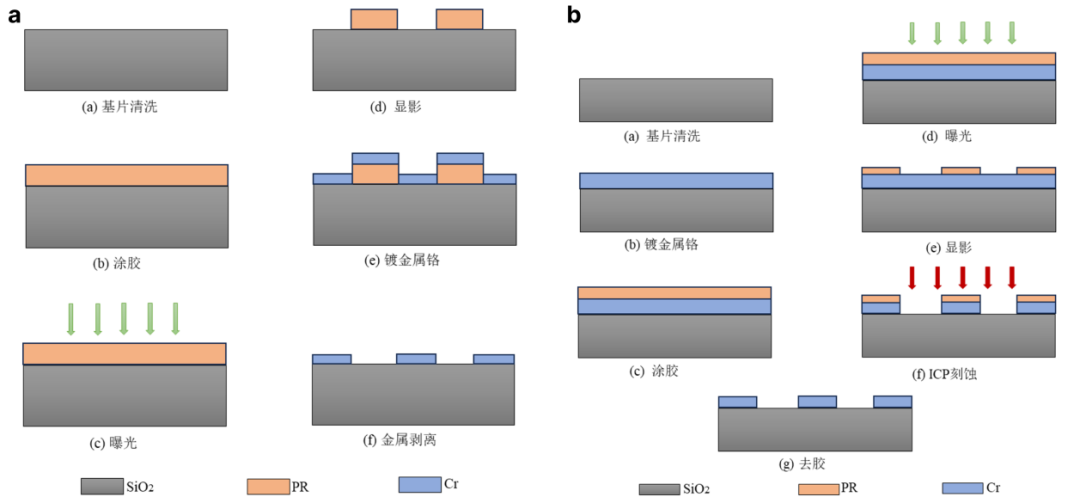

a濕法刻蝕方案流程b干法刻蝕方案流程圖

在金屬掩膜制備階段，分別嘗試了濕法刻蝕和干法刻蝕兩種方案。濕法刻蝕通過腐蝕液與材料的化學反應實現圖形轉移，成本低、操作簡單，但在小線寬光柵制備中存在側壁粗糙、圖形失真等問題。干法刻蝕采用感應耦合等離子體刻蝕，具備高分辨率、各向異性強、刻蝕均勻性好等優勢。通過系統研究ICP的上電極功率、射頻偏壓功率、腔室壓強和Cl?氣體流量對Cr和光刻膠刻蝕速率及選擇比的影響，確定了最佳工藝參數：上電極功率300 W、射頻偏壓功率10 W、腔室壓強15 mTorr、氣體比例Cl? / O? / Ar=41。在此參數下獲得的Cr掩膜側壁陡直、線條整齊，滿足后續刻蝕要求。

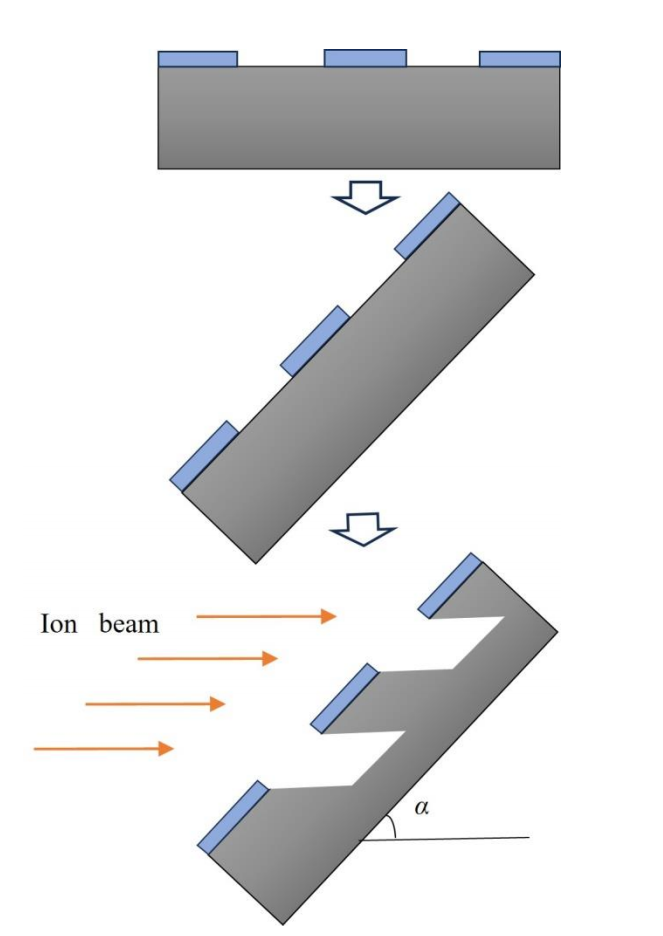

RIBE傾斜刻蝕示意圖

在傾斜刻蝕階段，采用反應離子束刻蝕技術。RIBE結合物理濺射與化學反應的優點，能夠獨立調控離子能量、束流密度、氣體流量和入射角度，適用于傾斜光柵的高精度制備，離子能量范圍為100~1800 eV。

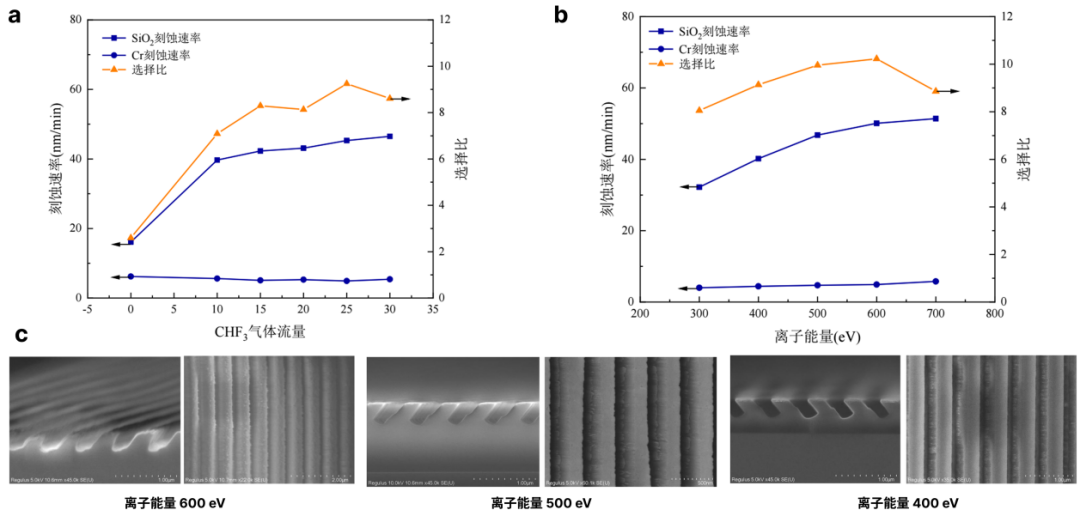

（a）4 CHF3氣體流量對SiO2/Cr的刻蝕功速率、刻蝕選擇比的影響離子能量對 SiO2/Cr 的刻蝕速率、刻蝕選擇比的影響三種較高離子能量刻蝕出的傾斜光柵SEM照片

研究首先分析了CHF?氣體流量和離子能量對SiO?和Cr刻蝕速率及選擇比的影響。結果表明，CHF?電離產生的HF對SiO?具有高度選擇性刻蝕作用，隨著CHF?流量增加，SiO?刻蝕速率顯著提升，Cr刻蝕速率變化較小，SiO?/Cr選擇比隨之增大。離子能量的增加同時提升兩者的刻蝕速率，但過高的離子能量會導致表面粗糙度增加，影響圖形質量。綜合考慮刻蝕選擇比和表面形貌，確定離子能量400~500 eV為適宜范圍。

針對刻蝕過程中出現的再沉積問題，本研究引入O?氣體進行優化。實驗發現，隨著O?流量增加，光柵頂部的粗糙度明顯降低，底部的沉積物逐漸清除，光柵底部趨于平整。在離子能量400 eV、束流密度500 mA、氣體比例CHF?/Ar/O?=55、入射角度40°的條件下，獲得了最接近仿真設計目標的傾斜光柵結構。實際制備參數為：周期463 nm、占空比0.47、高度242 nm、傾斜角度48°（頂部）/43°（底部）。

本研究圍繞AR近眼顯示用傾斜光柵，開展了從結構仿真到工藝制備的系統性研究。通過FDTD仿真明確了關鍵結構參數對衍射效率的影響規律，確定了周期450 nm、占空比0.5、刻蝕深度250 nm、傾斜角度50°為工藝可行范圍內的最優結構。通過ICP和RIBE工藝的系統優化，成功制備出形貌良好、接近設計目標的傾斜光柵樣品。研究中對Cr掩膜制備、刻蝕特性分析、再沉積問題優化等方面進行了深入探討，為國內AR光波導核心元件的自主研發提供了理論基礎和實驗支撐。未來研究可從以下方面進一步深入：擴展至多波長條件下的光柵性能優化，探索非金屬掩膜材料如同質掩膜的可行性，持續優化刻蝕工藝以實現更高精度、更高重復性的傾斜光柵制備，推動其在AR近眼顯示設備中的實際應用。

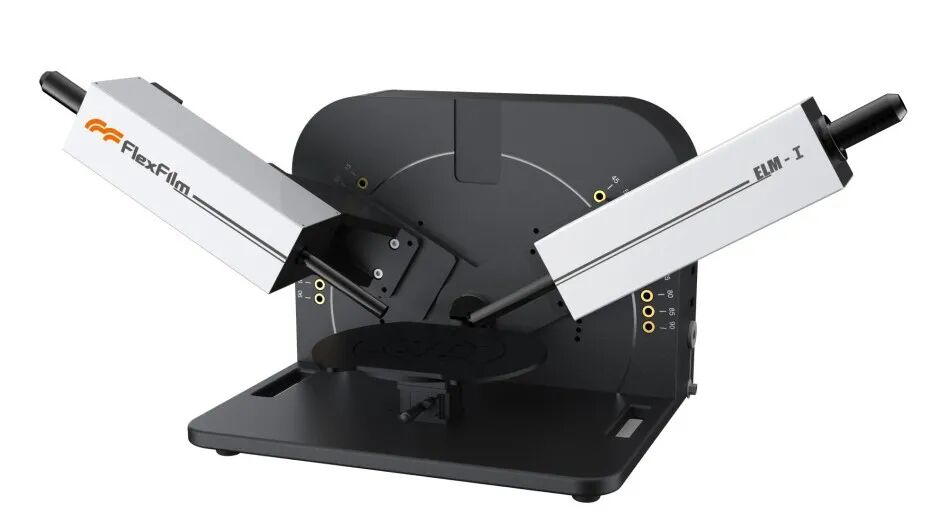

Flexfilm費曼儀器全光譜橢偏儀

flexfilm

Flexfilm費曼儀器全光譜橢偏儀擁有高靈敏度探測單元和光譜橢偏儀分析軟件，專門用于測量和分析光伏領域中單層或多層納米薄膜的層構參數（如厚度）和物理參數（如折射率n、消光系數k）

• 先進的旋轉補償器測量技術：無測量死角問題。
• 粗糙絨面納米薄膜的高靈敏測量：先進的光能量增強技術，高信噪比的探測技術。
• 秒級的全光譜測量速度：全光譜測量典型5-10秒。
• 原子層量級的檢測靈敏度：測量精度可達0.05nm。

Flexfilm費曼儀器全光譜橢偏儀能非破壞、非接觸地原位精確測量超薄圖案化薄膜的厚度、折射率,結合費曼儀器全流程薄膜測量技術，助力半導體薄膜材料領域的高質量發展。

#光波導#AR近眼顯示#費曼儀器#衍射光波導#橢偏儀

原文參考：《AR近眼顯示用傾斜光柵的結構設計與制備工藝研究》
