永磁推進電機作為航空電推進系統的核心動力裝置，其高效冷卻技術直接決定了推進系統的功率密度水平和安全運行邊界。與地面電機和傳統航空電機相比，航空永磁推進電機的冷卻技術面臨技術指標極限化、應用條件嚴苛化、系統要求多樣化、熱控系統容錯化、熱點分布集中化和冷卻結構精細化等特殊挑戰。本文系統梳理了航空永磁推進電機冷卻技術的研究現狀與發展趨勢。首先從電推進飛機的發展背景出發，闡述了推進電機系統在航空電氣化進程中的核心地位及其冷卻技術的戰略重要性；進而從多個維度歸納了冷卻技術的特征、要求與分類體系；在此基礎上，分別對傳導傳熱技術、對流傳熱技術及相變傳熱技術的作用機理、技術方案和適用性進行了深入討論；最后對推進電機新型冷卻技術、電機與逆變器集成化冷卻以及推進系統綜合熱管理技術的發展趨勢進行了系統展望。本文旨在為航空永磁推進電機冷卻技術的進一步研究提供全面的參考框架。

關鍵詞：永磁推進電機；航空電推進；冷卻技術；傳導傳熱；對流傳熱；相變傳熱；綜合熱管理

一、航空推進電機系統前言概述

航空運輸業的碳排放問題日益受到全球關注，電氣化轉型被視為航空業實現可持續發展的根本路徑。電推進飛機通過將飛機動力系統電氣化，能夠大幅提升能量利用效率并顯著降低碳排放，已成為各國航空技術競爭的戰略高地。美國和歐洲各國已全面實施電推進飛機發展戰略，從NASA的X-57驗證機到空客的ZEROe氫動力概念機，電推進技術正處于從實驗室研究向工程驗證加速過渡的關鍵階段。我國近年來亦大力推動電推進飛機發展，工信部、科技部等部門先后印發了《綠色航空制造業發展綱要（2023-2035年）》和《通用航空裝備創新應用實施方案（2024-2030年）》，明確提出加快綠色航空制造業發展，推動無人化、電動化、智能化新型通用航空裝備在城市空運、物流配送、應急救援等領域?qū)崿F(xiàn)商業應用。電推進飛機已成為我國航空業綠色發展的必然選擇，是實現與世界航空強國并駕齊驅的重要領域。

在電推進飛機中，推進電機系統是取代傳統燃油發動機直接為飛行器提供推進動力的核心動力單元，決定了整個電推進系統的能源利用效率和推進效能。永磁電機憑借高功率密度和高效率的突出優勢，已成為當前研究和應用中飛機推進電機的主流類型。隨著近年來永磁推進電機的快速發展，其電磁拓?fù)湓O(shè)計規律趨于明晰，進一步的拓?fù)鋬?yōu)化對電機功率/轉矩密度等關鍵性能指標的提升空間已逐漸收窄。相比之下，推進電機的冷卻技術直接決定了其功率/轉矩密度水平和安全運行能力，對推進系統的輸出能力、輕量化程度、系統復雜度和運行可靠性均具有至關重要的影響，已成為制約推進電機性能突破的核心瓶頸，亟需深入研究和創新突破。

推進電機內部的高溫升會從多個層面影響系統性能：一方面，繞組銅損隨溫度升高而增加，永磁體磁能積隨溫升而降低，直接導致電機功率密度和效率的下降；另一方面，過高的溫升可能導致繞組絕緣損壞、永磁體不可逆退磁等嚴重故障，危及系統安全運行。因此，高效冷卻技術對航空推進電機的性能提升和可靠運行至關重要。然而，與地面工業電機、電動汽車驅動電機乃至傳統多電/全電飛機中的航空電機相比，航空永磁推進電機的冷卻技術面臨著更為嚴峻且特殊的要求和挑戰，在發展路徑和設計規律上呈現出顯著差異，亟待系統性的研究梳理與技術突破。

本文圍繞航空永磁推進電機冷卻技術這一核心主題，從航空電推進系統的發展趨勢入手，系統歸納推進電機冷卻技術的特征、要求與分類，詳細梳理傳導傳熱、對流傳熱和相變傳熱三類冷卻技術的作用機理和研究現狀，并對新型冷卻技術和綜合熱管理技術的發展趨勢進行展望，以期為相關領域的研究者和工程技術人員提供全面的技術參考。

二、航空推進電機系統與冷卻技術發展概述

2.1 電推進飛機的技術背景與發展態勢

電推進飛機代表了航空動力系統的一次范式轉變。傳統航空發動機依賴于燃料化學能向機械能的熱力循環轉換，其熱效率受卡諾循環限制，通常難以突破50%。相比之下，電推進系統通過電能直接驅動電機產生推力，從根本上改變了能量的轉換路徑，使得系統效率有望大幅提升。更為重要的是，電推進架構為飛行器設計帶來了全新的自由度——分布式電推進允許將多個小型推進單元靈活布置于機翼或機身各處，通過協同氣流控制實現氣動效率的顯著改善，這是集中式燃油動力架構所無法實現的。

然而，電推進飛機的實現面臨著一系列嚴峻的技術挑戰。其中最為核心的制約因素之一便是推進系統的功率密度。NASA在航空電推進系統評估中明確要求，百千瓦級推進電機功率密度需高于6 kW/kg，兆瓦級推進電機功率密度需高于13 kW/kg，效率需高于96%。這一指標遠超過當前地面電機和傳統航空電機的技術水平，即便與電動汽車領域最先進的驅動電機相比，功率密度要求也高出數倍。實現這一目標的關鍵，不僅在于電磁設計的優化創新，更在于冷卻技術的根本性突破——只有當電機內部產生的大量損耗熱量能夠被及時高效地帶走，才有可能在極小的體積和重量約束下實現超高功率輸出。

近年來，全球航空電推進技術呈現出加速發展的態勢。在小型電動飛機領域，Pipistrel Velis Electro已獲得歐洲航空安全局型號認證，成為全球首款取證的全電動飛機。在城市空中交通領域，Joby、Archer、Lilium等企業正在積極推進eVTOL飛行器的適航認證和商業化運營。在支線和干線航空領域，空客ZEROe氫動力概念機和NASA STARC-ABL混合電推進概念機代表了中大型電推進飛機的技術方向。這些不同層級和類型的電推進平臺對推進電機冷卻技術提出了差異化的要求，推動了冷卻技術從單一到多元、從簡單到系統的發展演進。

2.2 推進電機冷卻技術的戰略地位

在航空電推進系統的技術體系中，冷卻技術的戰略地位正隨著電機功率密度的持續提升而不斷凸顯。從物理本質上講，電機的功率輸出能力受限于兩個邊界條件：電磁負荷的飽和極限和熱負荷的散熱極限。經過數十年的發展，永磁電機在電磁拓?fù)湓O(shè)計方面的規律已趨于明朗——分?jǐn)?shù)槽集中繞組、Halbach永磁體陣列、軸向磁場拓?fù)涞认冗M(jìn)構型已被廣泛研究和應用，通過電磁優化進一步提升功率密度的空間逐漸收窄。相比之下，熱管理技術仍有巨大的提升潛力，正日益成為突破電機性能天花板的決定性因素。

推進電機冷卻系統的技術方案不僅影響電機本體的性能，還深度耦合于整個推進系統的架構設計。冷卻介質的選擇（空氣、水、油或低溫燃料）決定了配套組件的類型和復雜度；冷卻結構的布局（機殼冷卻、槽內冷卻或空心導體冷卻）影響著電機的電磁設計和機械結構；冷卻系統的集成方式（獨立冷卻、與逆變器共用冷卻或與槳扇氣流耦合冷卻）則關系到推進系統的整體功率密度和可靠性。因此，推進電機冷卻技術既是電機設計的核心要素，也是電推進系統總體方案中的關鍵決策變量。

2.3 從地面電機到航空推進電機的冷卻技術演進

傳統地面工業電機的冷卻方式以機殼風冷和機殼水套冷卻為主，冷卻系統重量和體積約束相對寬松，設計和應用已高度成熟。電動汽車驅動電機的冷卻技術在過去十余年間取得了長足進步，經歷了從風冷到水冷再到油冷的技術躍遷，涌現出了發卡繞組噴油冷卻、定子浸油冷卻、空心軸轉子油冷等一系列先進方案。這些技術進步為航空推進電機冷卻技術的發展提供了重要的技術基礎和經驗借鑒。

然而，航空推進電機冷卻技術并非地面電機技術的簡單移植。在高空低氣壓環境下，空氣密度的急劇下降使得風冷效率大幅降低；嚴苛的重量限制要求冷卻系統在實現高效散熱的同時將自身附加重量降至最低；飛機起降階段的過載工況導致瞬態熱沖擊遠超地面應用；分布式電推進架構中多個分散布置的推進電機對冷卻系統的簡易性和可靠性提出了更高要求。這些航空特有的約束條件，使得推進電機冷卻技術成為一項具有鮮明航空特色的研究領域，需要在地面電機冷卻技術的基礎上進行針對性的創新和突破。

三、推進電機冷卻技術的特征、要求與分類

3.1 推進電機冷卻技術的特征與要求

與電動汽車驅動電機、多電/全電飛機中的輔助電機等應用場合相比，航空永磁推進電機的冷卻技術具有以下六個方面的特殊特征與要求。

技術指標極限化是推進電機冷卻面臨的首要挑戰。NASA提出的功率密度和效率指標——百千瓦級電機超過6 kW/kg、兆瓦級電機超過13 kW/kg、效率超過96%——直接決定了推進電機必須工作于極高的電磁負荷水平，單位體積的損耗和發熱量較傳統航空電機顯著增加。以一臺1 MW級推進電機為例，即使其效率達到97%，仍有約30 kW的熱量需要在極為有限的體積和重量空間內被有效帶走。推進電機在飛機起飛階段常工作于短時過載狀態，此時損耗密度隨電流的平方關系急劇升高，瞬時熱負荷可達額定工況的兩倍以上，溫升問題更加嚴峻。

應用條件嚴苛化體現在多個層面。航空推進電機冷卻系統面臨極為嚴苛的重量與安裝空間限制，設計自由度顯著受限。冷卻介質的選擇、管路布局、散熱器尺寸等均需在緊湊的發動機艙或機翼吊艙內完成，且不能對飛機的氣動外形產生不利影響。不同于多電飛機中的發動機起動/發電機、燃油泵驅動電機等可借助滑油或燃油系統完成冷卻的場合，純電推進系統缺乏可直接利用的滑油介質和燃油熱沉，必須依賴獨立的冷卻系統完成全部熱管理任務。渦輪電推進或混合電推進系統中雖然仍配備發動機滑油/燃油系統，但推進電機通常布置較遠，需通過復雜管路與之連接，不便于冷卻部件的復用與系統集成。

系統要求多樣化反映了不同電推進構型對冷卻技術的差異化需求。小型電推進飛機目前大多仍采用常導冷卻技術，但隨著高溫超導電機在航空領域的探索推進，部分小型電推進驗證機已開始嘗試超導冷卻方案。大型電推進飛機則更有可能采用系統復雜、成本較高的低溫超導冷卻技術，以充分發揮超導電機的功率密度優勢。集中式電推進架構可采用較為復雜但效能優異的冷卻系統，而分布式電推進架構由于配備多個分散布置的推進電機，其冷卻系統需更加注重簡易化和可靠性，以降低單點故障風險和總體系統復雜度。

熱控系統容錯化是航空推進電機區別于地面電機的顯著特征。作為電推進飛機的核心動力單元，推進電機的可靠性要求遠高于地面電機或傳統航空電機。為滿足冗余容錯要求，推進電機大多采用雙通道或多通道電磁設計，當某一通道發生故障時，其余通道需通過過載運行輸出額定功率，這一容錯運行模式會導致電機溫升急劇增大和熱點集中問題。在此背景下，高可靠推進電機還需具備熱隔離能力——在某一相或某一通道發生故障時，能夠避免或減輕對其余相或通道繞組熱特性的影響，防止故障通過熱路徑擴散傳播。

熱點分布集中化源于高功率密度設計下的多因素耦合。定子方面，航空電推進系統傾向于采用高電壓設計以降低電纜重量，目前小型電動飛機的電壓等級常為400~800 V，中大型電推進飛機可高達1~3 kV。高電壓等級使永磁推進電機的繞組設計趨向于更多匝數和更厚的絕緣層，這勢必將導致繞組內部熱傳導性能的顯著劣化，進一步加劇定子的冷卻散熱難度。轉子方面，PWM高頻驅動產生的豐富時間諧波與分?jǐn)?shù)槽集中繞組固有的空間諧波共同作用，導致永磁體和轉子鐵心中的渦流損耗高度集中。在高速電機中，電機基頻較高使得諧波效應更加顯著，同時轉子空間受限、常規冷卻手段難以布置，進一步加劇了熱管理挑戰。

冷卻結構精細化是應對上述多重約束的必然選擇。由于推進電機冷卻系統面臨嚴苛的冷卻散熱要求以及極端的重量和尺寸限制，其冷卻結構更宜采用精細化設計路線。集成化自冷卻系統有助于簡化整體系統架構并進一步降低系統重量，但同時也對冷卻介質流道的精密布置和冷卻結構的精細化程度提出了更高要求。近年來，高性能熱管理材料以及增材制造等先進工藝的快速發展，為精細化冷卻結構的實現提供了關鍵的技術支撐。

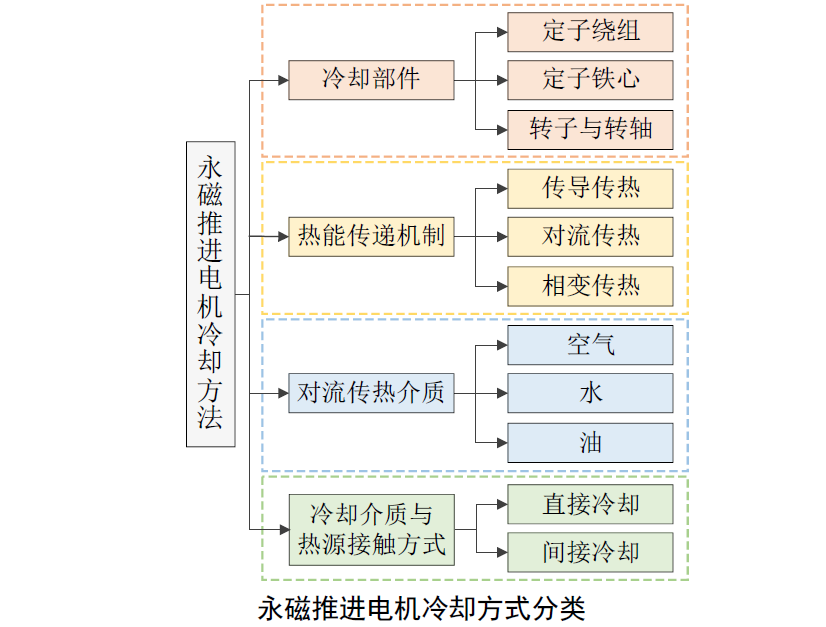

3.2 推進電機冷卻方式的分類體系

永磁推進電機的冷卻方式可從多個維度進行分類，形成系統化的分類框架，有助于理解不同冷卻技術之間的內在聯系和適用邊界。

按冷卻部件分類，推進電機冷卻方式可分為定子繞組冷卻、定子鐵心冷卻、轉子和轉軸冷卻等。由于航空推進電機與傳統電機相比具有顯著更高的損耗密度和熱流密度，不宜采用僅依賴機殼散熱的簡單冷卻方式，而需針對各熱源的空間分布特點和發熱機理進行精準匹配的熱管理設計。對于高功率/轉矩密度永磁推進電機，電樞繞組中的銅損和定子鐵心中的鐵損高度集中，使定子部分成為散熱難度最大的區域；轉子部分常通過永磁體損耗抑制、永磁體分段隔離等措施避免溫升帶來的磁性能下降和退磁風險，但對于高速推進電機和采用分?jǐn)?shù)槽集中繞組的高諧波含量電機，仍需對轉子渦流損耗和風摩損耗發熱進行著重考慮和有效抑制。

按熱能傳遞機制分類，推進電機冷卻方式可分為傳導傳熱、對流傳熱和相變傳熱三類（工程實踐中熱輻射的貢獻通常較小，可忽略不計）。傳導傳熱依靠物體內部微觀粒子的熱運動實現熱量傳遞，是熱量從電機內部熱源（繞組、鐵心）傳遞到冷卻介質接觸面的必經路徑。對流傳熱依靠流體宏觀運動引起的相對位移實現熱量傳遞，是熱量從固體表面向冷卻介質傳遞的主要方式。在實際冷卻系統中，傳導傳熱與對流傳熱往往共同作用完成完整的熱量傳遞鏈——熱量首先通過固體傳導從熱源傳遞至冷卻界面，再通過流體對流從界面?zhèn)鬟f至冷卻介質并最終排放至外部熱沉。除上述兩種基本傳熱方式外，推進電機還可采用相變傳熱方法，通過物質在相態變化過程中吸收或釋放大量潛熱來實現高效熱量傳遞，具有傳熱通量大、控溫能力強等特殊優勢。

按對流傳熱介質分類，推進電機冷卻方式可分為風冷、水冷和油冷等。空氣作為最易獲取的冷卻介質，無需復雜的管路和泵組系統，但其熱導率和比熱容較低，冷卻能力受到物理性質的限制。水具有較高的熱導率和比熱容，換熱效果優異，但其絕緣性差和沸點較低的特點使其無法與繞組等帶電部件直接接觸，僅能作為間接冷卻介質使用。為克服水介質沸點不足的限制，實際應用中常采用水-乙二醇混合溶液以提高沸點并降低冰點，從而增強水冷系統的環境適應性。油具有良好的絕緣性能，可與帶電熱源直接接觸實現高效直接冷卻，但其熱導率和比熱容較水偏低，作為間接冷卻介質使用時效果欠佳。在渦輪電推進或混合電推進飛機中，發動機配備的滑油/燃油系統可供推進電機冷卻系統共享使用，從而減少額外冷卻介質及其配套組件。

按冷卻介質與熱源是否直接接觸分類，推進電機冷卻方式可分為直接冷卻和間接冷卻兩種基本模式。直接冷卻方式中，冷卻介質（空氣、油等）與熱源直接接觸，熱量通過對流直接從熱源表面?zhèn)鬟f至冷卻介質，傳熱路徑短、效率高。間接冷卻方式中，熱源熱量首先通過內部熱傳導傳遞至冷卻介質接觸面，再由冷卻介質（空氣、水、油等）通過對流傳遞至熱沉，整個傳熱過程包含多個串聯熱阻。由于永磁推進電機定子槽內存在導體間隙、絕緣層和空氣隙等低熱導率區域，定子內部等效熱導率通常較低，因此即便采用強對流傳熱方法，間接冷卻系統的整體冷卻效果仍會在很大程度上受到內部熱傳導效率的限制，導致溫度分布不均和局部嚴重?zé)狳c(diǎn)。為突破這一限制，間接冷卻系統可采用具有高熱導率的附加導熱系統來縮短電機內部熱傳導路徑，熱量由熱源首先傳導至附加導熱系統，再由該系統以更高效率向外部傳遞。

四、航空推進電機的傳導傳熱技術

傳導傳熱是推進電機熱量傳遞鏈中不可或缺的關鍵環節。導熱能力與材料熱導率和傳熱路徑尺寸直接相關。受限于定子槽內繞組絕緣層、導體間隙以及空氣隙等低熱導率區域的存在，永磁推進電機的冷卻散熱效率即使在強對流傳熱方法的配合下，仍然在很大程度上受到內部導熱效率的制約——這一限制效應在間接冷卻方式下表現得尤為突出。為突破推進電機熱傳導效率的瓶頸，學術界和工業界從拓?fù)渑c線型優化、灌封傳導傳熱、延伸結構傳導傳熱、附加裝置傳導傳熱等多個技術路徑進行了廣泛探索。

4.1 拓?fù)渑c線型優化

推進電機在無特殊導熱設計條件下的內部熱傳導效率，直接由電機結構拓?fù)浜筒牧蠠崽匦詻Q定。相關研究深入探討了定子槽數對電機熱性能的影響規律，發現槽數的增多雖然會導致槽滿率有所降低，但槽寬的減小縮短了從槽中心到定子鐵心的導熱路徑，有利于提升電機內部的導熱效率；電機溫升隨槽數的增加呈現先降低后增高的非單調變化規律，存在最優槽數使熱性能達到最佳。此外，繞組槽滿率和線型也是影響電機內部導熱能力的關鍵參數，導線絕緣層和導體間間隙的存在會導致繞組區域的等效熱導率大幅降低，往往比純銅材料低兩個數量級以上。

在繞組線型優化方面，扁線繞組因其較高的槽填充系數和規整的幾何外形而受到廣泛關注。與傳統圓線繞組相比，扁線繞組可以顯著提高槽滿率和等效熱導率，同時使繞組與定子鐵心之間的熱接觸更加充分。然而，扁線繞組在PWM高頻驅動下容易產生較大的趨膚效應和鄰近效應渦流損耗，這一效應在高速推進電機中尤為顯著。單股絕緣、多股絞合的利茲線通過增大導體表面積和優化股線換位，可有效抑制繞組渦流損耗，但其槽滿率相對較低，導熱性能隨之劣化。采用預壓制繞組或成型繞組等工藝方法能夠在一定程度上提高圓線或利茲線繞組的槽滿率，從而提升槽內熱傳導效率，但需注意過高的預壓力可能導致繞組絕緣損傷，在航空應用中需審慎評估。

為了實現兼具高槽滿率和低渦流損耗的理想繞組構型，國內外多所高校對不等截面扁線繞組技術進行了深入研究。該方法通過優化設計槽內不同徑向位置處扁線繞組的截面積，使得各匝繞組中的電流密度和損耗發熱分布更加均勻，從而在降低總體交流損耗的同時抑制局部熱點溫升。南京航空航天大學提出的扁線-圓線混合繞組構型代表了另一種創新思路：該繞組結構由以一定角度差排列的槽底單套三相扁線繞組和槽口單套三相圓線繞組共同構成，兩套繞組間設置油道以提供散熱路徑。與純圓線繞組相比，該混合繞組構型的槽滿率提高了超過10%；與純扁線繞組相比，其交流銅損大大降低，在電磁性能和熱特性之間實現了良好平衡。

4.2 灌封傳導傳熱技術

定子灌封是一種在電機工業中廣泛應用的增強導熱技術。其基本原理是通過在定子各部件之間的間隙中填充高導熱灌封材料，替代原空氣間隙形成連續的導熱通道，從而顯著提升電機內部的熱傳導效率。此外，灌封材料固化后還兼具定子固定補強作用，有利于增強電機的結構剛度和抗振可靠性，這在航空推進電機的高振動、高沖擊服役環境中具有特殊的工程價值。

常用的電機灌封材料主要包括環氧樹脂和有機硅兩大類，其熱導率通常處于0.2~5 W/(m·K)的范圍內。相較于空氣僅約0.026 W/(m·K)的熱導率，灌封材料使槽內等效熱導率實現了數十倍的提升。隨著材料工藝技術的持續進步，以AlN（氮化鋁）為填料的復合灌封材料和Ceramacast等陶瓷基高溫灌封材料已開始進入應用研究階段，其熱導率可高達40~100 W/(m·K)，接近部分金屬材料的導熱水平。目前，灌封工藝仍在不斷優化之中，包括灌封過程中的溫度精準控制、材料固化過程的精確調節以及真空灌注工藝的應用等，旨在確保灌封效果的一致性和長期穩定性。

然而，灌封技術在航空推進電機應用中仍然面臨一些不容忽視的挑戰。在材料層面，灌封材料的選擇需要綜合權衡導熱性能、機械強度和剛度、熱膨脹系數匹配性以及高空低溫環境適應性等多重因素。在工藝層面，過高的灌封壓力可能導致繞組絕緣的損傷，尤其在繞組和槽壁間隙極小的緊湊設計中更需精細控制。在系統層面，灌封材料的附加重量顯著，不利于高功率/轉矩密度推進電機對輕量化設計的嚴格要求。更為本質的限制在于，盡管灌封材料可有效提高電機內部的等效熱導率，但其熱導率相較于銅、鋁等導熱金屬仍然偏低數個數量級，因此對電機整體熱傳導效率的提升效果存在上限。

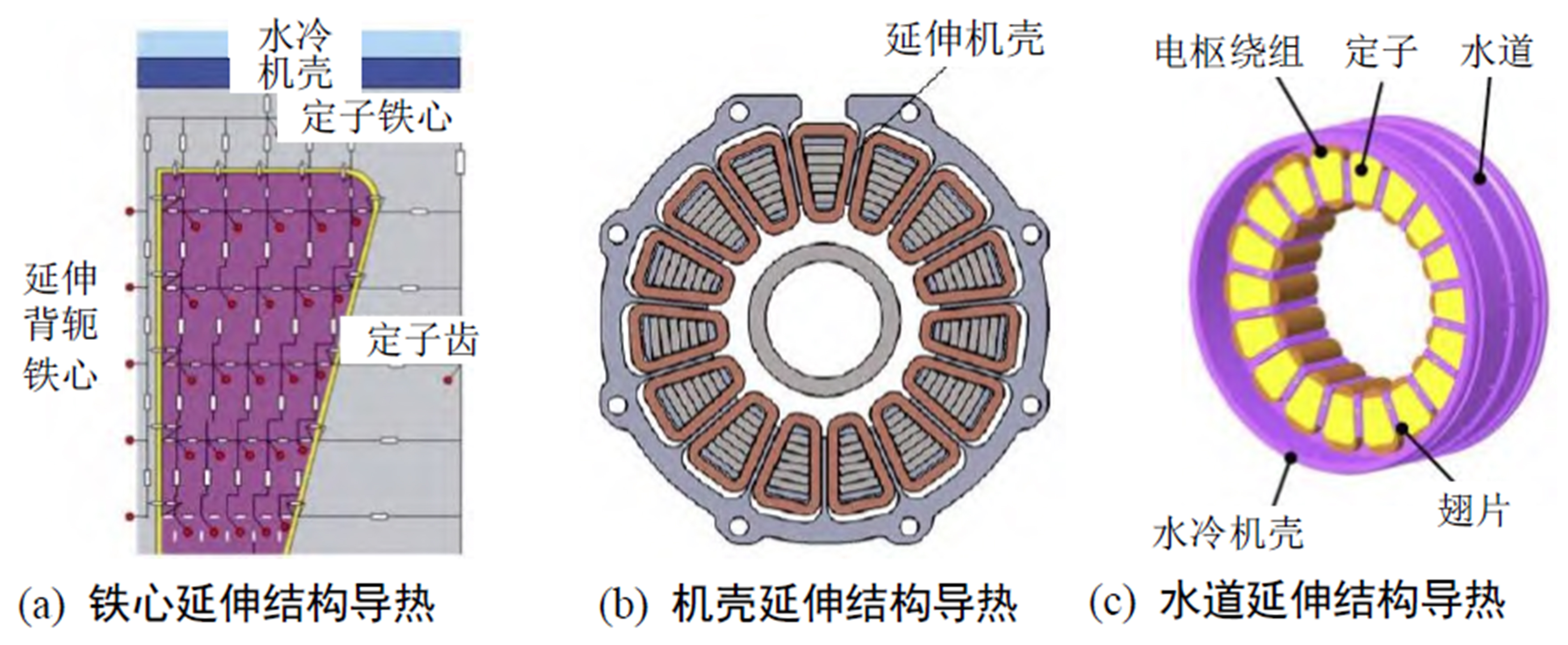

4.3 延伸結構傳導傳熱技術

從電機自身結構拓?fù)涞慕嵌瘸霭l(fā)，可采用電機鐵心或機殼的延伸結構來縮短槽內熱傳導路徑，從而增強內部導熱效率。這一技術路徑的物理原理在于：推進電機定子繞組產生的熱量需要穿過絕緣層、導體間間隙和槽絕緣才能傳導至定子鐵心，這一傳熱路徑構成了內部熱阻的主要組成部分；通過在槽內引入與鐵心相連的金屬延伸結構（如輔助齒、槽內翅片等），可以有效縮短熱量在低熱導率介質中的傳輸距離，使熱量更快地傳導至鐵心并進一步通過外部冷卻系統帶走。

諾丁漢大學和南京航空航天大學對鐵心延伸結構結合水冷或風冷方法進行了系統性研究，結果表明該結構具有顯著的降低溫升效果，且結構簡單、易于制造實施，在航空推進電機中具有良好的應用前景。針對軸向磁場永磁電機的特殊結構，采用機殼延伸結構與水道延伸結構分別構成的槽內翅片同樣被證明有助于增強散熱效率，為軸向磁通電機的熱管理設計提供了新的技術思路。延伸結構導熱方法的突出優勢在于不額外引入異種材料部件，有利于保證電機的結構整體性和長期可靠性，但其傳熱效率仍然受限于鐵心材料本身的熱導率，提升空間有限。

4.4 附加裝置傳導傳熱技術

附加裝置傳導傳熱技術是進一步增強電機熱傳導效率的重要方法。該類技術的核心思路是在電機槽內或鐵心內部附加安裝由高熱導率金屬（如銅、鋁等）制成的導熱裝置，利用金屬材料優異的熱傳導能力縮短熱源與冷卻介質接觸面之間的有效熱路長度，實現熱量從熱源向冷卻界面的高效輸送。

諾丁漢大學的研究團隊針對窄槽和寬槽兩種典型槽形，分別提出了不同構型的槽內附加銅板或鋁板導熱方法，可將定子繞組熱點溫度降低約40%，效果十分顯著。該團隊進一步研究了槽內T形銅板導熱結構對飛機起落架驅動電機的增強散熱作用，驗證了該方法在航空電機領域的技術可行性。針對單轉子-單定子軸向磁場永磁電機，有研究提出了定子鐵心內置銅管與定子灌封材料相結合的強化導熱系統設計方案，實驗結果表明，與單一水冷方法相比，該復合導熱系統可將電機溫升降低25~35℃，展現出多技術協同的巨大潛力。

需要指出的是，雖然附加裝置導熱可以有效增強電機熱傳導效率和降低溫升，但其設計和應用過程中需要審慎權衡多方面因素。首先，附加導熱裝置會占用電機槽內或鐵心中的寶貴空間，可能導致槽滿率下降、電磁負荷能力降低，對電機的電磁輸出性能產生不利影響。其次，導電的金屬導熱裝置暴露于槽內時變漏磁場中，會產生額外的渦流損耗，不但降低電機效率，還會在導熱裝置自身產生附加熱量。因此，在推進電機的實際設計中，附加導熱裝置的方案選擇應納入多物理場綜合優化的框架，在電磁性能、熱性能與結構設計之間尋求最優平衡。

五、推進電機的對流傳熱技術

對流傳熱是推進電機熱量從固體表面向冷卻介質傳遞并最終排放至熱沉的主要方式。根據冷卻介質的類型，可細分為風冷、水冷和油冷三大類技術路線，各類路線在換熱效率、系統復雜度、可靠性和環境適應性等方面存在顯著差異，適用于不同功率等級和構型的航空電推進系統。

5.1 風冷技術

風冷技術以空氣作為對流傳熱介質，具有冷卻介質免費易得、系統結構簡單的天然優勢，在航空推進電機領域有著不可替代的應用價值。按照冷卻氣流的驅動方式，飛機推進電機的風冷方法可分為槳葉氣流風冷和附加裝置風冷兩大類，二者在系統架構、冷卻性能和應用場景方面各具特點。

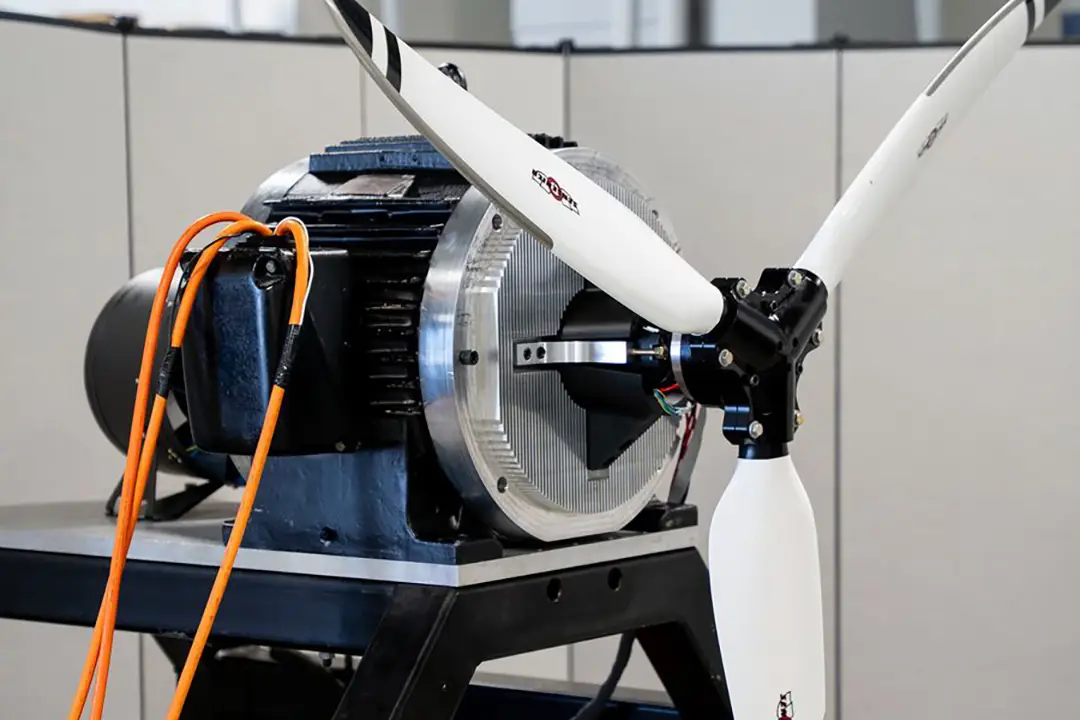

槳葉氣流風冷方法利用推進電機所驅動的螺旋槳或涵道風扇產生的自然氣流對電機進行冷卻，能夠省去額外的冷卻風扇、泵組和散熱裝置，從而獲得極高的系統功率密度。該方法的突出優勢在于系統架構簡單、結構集成度高——冷卻功能與推進功能共享同一氣流資源，無需增設獨立的冷卻部件。NASA的X-57分布式電推進驗證機是該技術路線的典型應用案例：其60 kW巡航推進電機和11 kW高升力推進電機均通過槳葉氣流進行直接冷卻，60 kW推進電機的實測平均對流換熱系數約為98 W/(m2·℃)，電流密度達到11 A/mm2。NASA和伊利諾伊大學為STARC-ABL混合電推進飛機設計的2.6 MW推進電機同樣采用了槳葉氣流風冷方案，并輔以散熱翅片來增大有效散熱面積。然而，槳葉氣流風冷方法存在若干不可忽視的局限性：冷卻氣流參數直接受槳葉轉速和外部飛行環境的影響，冷卻性能難以獨立調控，不適合需要精細溫控的復雜工況應用場合；電機直接暴露于高速氣流中，繞組絕緣的長期可靠性面臨嚴峻挑戰；若為冷卻目的額外開設導流或引流結構，則會干擾飛機的氣動布局并產生不必要的飛行阻力，降低整體推進效率。

與槳葉氣流風冷相比，附加裝置風冷方式雖然增加了獨立的冷卻風扇和相關結構件的系統重量和復雜度，但冷卻氣流參數可獨立控制，冷卻效果更為穩定可靠，且不會對飛機的氣動特性產生不利影響，因而更加適用于大功率、復雜工況的航空電推進系統。伊利諾伊大學研制的1 MW外轉子永磁推進電機采用自帶風扇風冷方案，軸向風速最高可達30~40 m/s，通過在定子內側布置散熱翅片來增大有效散熱面積。麻省理工學院的1 MW永磁推進電機則通過壓縮機產生的吸力驅動空氣流經電機本體及逆變器，結合電機內側散熱翅片實現高效冷卻，設計電流密度達13.3 A/mm2。附加裝置風冷方式雖然較液冷系統仍存在冷卻效率上的差距，但其無需配備泵組、管路、散熱器等液冷系統所必需的配套組件，對系統功率密度的折損相對較小，且完全沒有密封問題，相比液冷系統具有更高的固有可靠性和更低的維護需求。

5.2 水冷技術

水憑借其較高的熱導率（約0.6 W/(m·K)，約為空氣的23倍）和較大的比熱容（約4.2 kJ/(kg·K)，約為空氣的4倍），是一種優異的對流傳熱介質。在電動飛機中，電池系統和電力電子設備常采用水冷方式進行熱管理，推進電機若同步采用水冷方案則可以實現冷卻部件的系統級復用，降低整體復雜度。然而，水的絕緣性能較差且常壓沸點僅為100℃，因而不能與繞組等帶電熱源直接接觸，僅可作為間接冷卻介質使用，這在一定程度上限制了其冷卻效果的上限。

機殼水套冷卻是當前應用最為廣泛的水冷方法。該方法通過在電機機殼內部加工螺旋形或軸軸向流道，使冷卻水在機殼內循環流動，吸收由定子鐵心通過接觸熱傳導傳遞出來的熱量。諾丁漢大學針對小型全電飛機設計的550 kW永磁推進電機采用周向螺旋型水套冷卻方案，額定工況下的電流密度為9.5 A/mm2。相關研究對周向水套和軸向水套兩種流道布置形式進行了對比分析，結果表明軸向水套因其更均勻的流速分布而具有更高的對流換熱系數。然而，深入分析發現，在機殼水冷方式下，電機溫升的主要限制因素并非機殼表面的對流換熱效率，而是電機內部從繞組到鐵心再到機殼的熱傳導過程，因此僅優化水套流道結構對抑制溫升的效果并不顯著。

為了縮短水道與熱源之間的有效傳熱距離，水冷板冷卻方法應運而生。該方法將薄型水冷板直接貼附于定子鐵心表面或嵌入鐵心內部，大幅減小了熱量從熱源到冷卻水之間的傳導熱阻。華中科技大學提出的多層定子鐵心水冷板方案中，多片水冷板與定子鐵心疊片交替排列、直接接觸，與相同工況下的機殼水套方案相比，可將額定工況溫升降低20℃以上。沈陽工業大學針對雙轉子軸向磁場永磁電機的結構特點，提出了槽內內外循環水冷結構，與傳統軸向內外循環水冷結構相比，該方案兼具散熱面積大、散熱效果好和進出口壓降小的優勢。水冷板冷卻系統相比機殼水套能夠顯著提升冷卻效率，但其本質上仍屬于間接冷卻系統，冷卻效果與直接接觸式冷卻相比仍存在差距，且水道在定子鐵心內部的精密布置在結構復雜或尺寸要求極為嚴格的推進電機中受到顯著限制。

5.3 油冷技術

油因其優異的絕緣性能，能夠與電機內部帶電部件直接接觸，實現高效直接冷卻。直接油冷方法與風冷、水冷方式相比通常具有更強的整體冷卻效果，有利于推進電機功率/轉矩密度的進一步提升，是近年來航空電推進永磁電機產品中最受關注的冷卻技術路線之一。

定子油冷技術涵蓋循油冷卻、噴油冷卻和浸油冷卻等多種實施方案。循油冷卻通過在定子鐵心外側設置循環油道對定子鐵心進行冷卻，結構較為簡單可靠，但冷卻油不與定子內部繞組、槽絕緣等核心發熱部件直接接觸，無法充分發揮直接冷卻的技術優勢。定子噴油冷卻可于電機軸向兩端或殼體頂端開設噴油孔，將冷卻油以射流形式直接噴射到端部繞組表面，對端部繞組這一傳統冷卻方案中散熱最困難的區域具有極強的冷卻效果。諾丁漢大學及倫敦瑪麗女王大學的研究團隊針對發卡繞組永磁電機設計了噴油冷卻系統，并通過實驗對比了不同噴嘴形式和數量對電機溫度分布的影響，實驗結果表明噴油冷卻條件下電機電流密度可達23 A/mm2以上。然而，噴油冷卻方式的油量分布較為分散，對大功率推進電機容易造成各區域冷卻不均和嚴重的局部熱點問題。

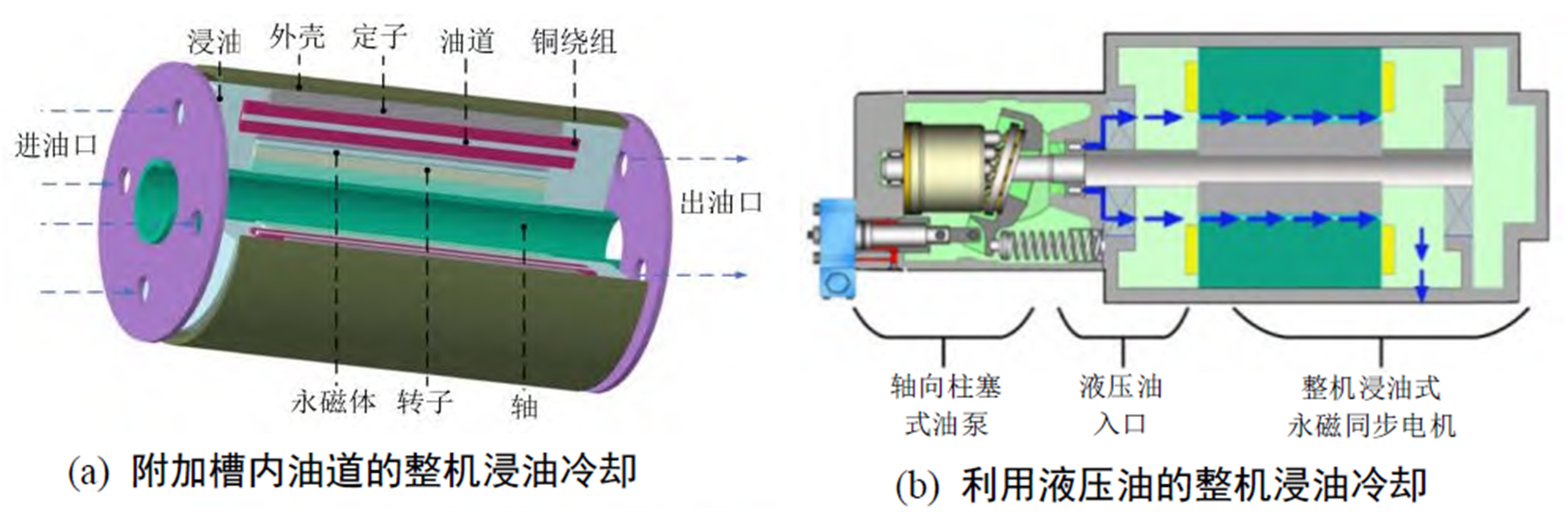

浸油冷卻方法可根據浸沒范圍分為整機浸油和定子浸油兩類。整機浸油冷卻將電機的定子與轉子整體浸沒于絕緣冷卻油中，具有冷卻效果優異和不易漏油的優點，但轉子在油液中高速旋轉會產生嚴重的攪油損耗——這一損耗在電機高轉速運行時尤為突出，可占電機總功率的相當大比例，造成發熱增加和系統效率下降。諾丁漢大學研制的9.7 kW、8700 r/min高速永磁電機采用整機浸油結合槽內油道的復合冷卻方案，可實現25~30 A/mm2的長時間運行電流密度。北京航空航天大學針對飛機電液作動器設計的15 kW、20000 r/min高速永磁電機同樣采用整機浸油冷卻方案，并對攪油損耗進行了定量研究，結果表明20000 r/min轉速下攪油損耗可占電機總功率的20%，這一問題在航空推進電機的高轉速應用場景中不容忽視。

為了避免轉子攪油損耗，定子浸油冷卻方案通過在定子外側設置隔油套，僅將定子部分密封浸沒于冷卻油中，轉子仍在空氣環境中工作。該方案在實現定子高效直接冷卻的同時，避免了高速轉子在油液中造成的攪油損耗，尤為適用于損耗主要集中于定子部分的直驅式永磁推進電機。密封隔油套材料需兼具耐高溫性、耐油腐蝕性和足夠的機械強度，同時厚度應盡可能薄以避免電磁氣隙過度增大導致電磁性能下降，目前多選用玻璃纖維、凱夫拉等高強度絕緣復合材料。諾丁漢大學針對混合電推進飛機設計的4 MW高速永磁發電機采用定子密封浸油冷卻方案，結合雙端進出油口、槽內油道和鐵心外側油道的多路徑設計，預計可實現27.5 A/mm2的高電流密度。華中科技大學提出了一種結合定子浸油和鐵心縱向錯位油道的創新冷卻結構，可實現高達30 A/mm2的電流密度。南京航空航天大學研制的100 kW定子浸油永磁推進電機在19.2 A/mm2電流密度下繞組實測溫升僅28℃，展現出該方案優異的冷卻效果。YASA公司和牛津大學研制的軸向磁場YASA結構永磁電機產品即采用定子密封油冷方案，已成功應用于Spirit of Innovation電推進飛機的推進系統。

轉子油冷技術對于高速永磁推進電機或諧波豐富的分?jǐn)?shù)槽集中繞組電機同樣不可或缺，因其轉子部分的渦流損耗、風摩損耗和機械損耗相對較大。轉子空心軸通油冷卻是一種被廣泛研究和應用的可靠高效轉子冷卻方案——該方法在對轉子永磁體和鐵心進行直接冷卻的同時，還可利用轉子旋轉產生的離心力將冷卻油從軸內徑向甩出，對軸承進行噴油潤滑與冷卻，從而顯著提高軸承的可靠性和壽命，適配航空電推進系統連續高速運轉的嚴苛應用場景。轉子空心軸油冷主要有直接空心軸油冷和循環空心軸油冷兩種結構形式：直接空心軸油冷在轉軸兩側分別設置進油口和出油口，油路結構簡單，但轉子兩端均須設置動密封裝置，泄漏風險更高；循環空心軸油冷采用內外雙層通道設計，冷卻油在轉子內部完成閉環流動，進油口和出油口均集中在轉軸的同一端，不僅降低了轉子動密封的難度，同時便于在電機非驅動端集中布置油冷系統配套組件，可靠性更高。

在推進電機油冷系統的實際工程應用中，常將多種油冷方式組合使用，以滿足定子繞組、定子鐵心、轉子永磁體和軸承等不同發熱部件的差異化冷卻需求，有效降低系統整體溫升并消除局部熱點。例如，可通過進油口“一分二”結構實現定子浸油冷卻與轉子空心軸油冷的耦合集成，充分利用同一油冷系統平臺完成全電機的高效熱管理。

六、推進電機的相變傳熱技術

相變傳熱技術作為一類區別于常規顯熱傳熱方法的新型熱管理手段，正逐步在推進電機冷卻領域獲得關注和研究應用。相變傳熱是指工質通過吸收或釋放潛熱發生相態變化（包括液-氣、固-液、固-氣等形式）所伴隨的高密度熱量傳遞現象。與單純的顯熱傳導或?qū)α鱾鳠嵯啾?，相變傳熱具有熱通量密度高、溫控能力?qiáng)和熱穩定性好等突出特點，在特定的高功率密度和高瞬時熱負荷應用場景中展現出獨特的技術優勢。

6.1 相變傳熱系統的特征與分類

推進電機可采用的相變傳熱技術主要包括熱管冷卻、蒸發冷卻和固液相變冷卻三大類，三者雖均涉及工質的相態變化過程并借助相變潛熱實現熱量調控，但其本質作用機理和工程應用目標存在根本性差異。

從傳熱機制角度分析，三種相變傳熱技術的物理本質區別如下：熱管冷卻通過封閉腔體內工質的連續蒸發-冷凝相變循環，實現熱源端與冷端之間熱量的高效快速輸運，其等效熱導率可達103~10? W/(m·K)數量級，遠高于任何單一均質固體材料，本質屬?gòu)?qiáng)化導熱型技術，通過加速熱量從熱源向冷端的傳輸間接降低熱源區域的穩態熱平衡溫度。蒸發冷卻通過低沸點絕緣液體在熱源表面吸收大量汽化潛熱并轉化為蒸汽，借助周圍氣流或風扇系統將蒸汽攜帶的熱量排走，直接在熱源區域去除大量熱量，是一種適用于高瞬時熱負荷的直接冷卻方法。固液相變冷卻則利用相變材料在其熔點附近從固態轉變?yōu)橐簯B(tài)時吸收大量熔化潛熱，使系統等效熱容顯著提升，在溫度基本恒定的條件下延緩被冷卻對象的溫升速率，其作用類似于一個高效“熱能緩沖器”。三者雖同屬相變傳熱范疇，但在熱管理系統中的功能定位和適配場景存在根本性差異，不可混為一談。

6.2 熱管冷卻技術

熱管是一種利用封閉腔體內相變工質的蒸發-冷凝循環過程實現超高效率傳熱的特殊導熱裝置，自問世以來已在航天器熱控、電力電子冷卻等領域獲得了廣泛而成功的應用。熱管的基本結構由外殼、毛細芯和蒸汽腔三部分組成：外殼通常選用銅、鋁或不銹鋼等高熱導率金屬材料以保證良好的導熱性能和機械強度；毛細芯作為熱管的核心功能部件，通過在氣-液相界面處產生毛細驅動力來驅動液態工質從冷凝端回流至蒸發端，其微觀結構和性能參數直接決定了熱管內部工質的循環效率和整體傳熱能力。

在毛細芯結構的選擇上，溝槽型毛細芯具有制造工藝簡單、加工成本低廉和液體流動阻力小的優點，但其產生的毛細驅動力相對較弱，在重力場中抗重力工作的性能有限——這一特性在飛機姿態變化的飛行工況中可能成為制約因素。相比之下，燒結型毛細芯通過金屬粉末的高溫?zé)Y(jié)形成多孔網狀微觀結構，能夠提供更強的毛細驅動力和更加均勻穩定的液體回流通道，從而具有更優的整體傳熱性能和抗重力工作能力。熱管內部液體工質的選擇需綜合考慮有效工作溫度范圍、熱穩定性、飽和蒸汽壓、汽化潛熱、表面張力以及熱導率等多個物理化學特性參數。在各種候選工質中，水憑借其較高的汽化潛熱（約2260 kJ/kg）和較大的表面張力，通常能夠?qū)崿F(xiàn)更高的傳熱效率和更穩定的循環運行性能，是中常溫區段最常用的熱管工質。

熱管等效熱導率可達純銅的數十倍乃至數百倍，兼具傳熱性能卓越和傳熱距離長的雙重優勢，近年來在電機冷卻領域得到了廣泛的研究關注和工程應用。熱管的冷凝端通?？捎缮岢崞L(fēng)冷或水套水冷等方式進行冷卻，吸熱端則可靈活安裝于電機機殼、定子繞組、定子鐵心等不同部位，也可安裝于轉子鐵心作為旋轉熱管以增強轉子部分的導熱能力。對于發熱高度集中于定子部分的直驅式永磁推進電機，以槽內繞組熱管和定子鐵心熱管兩種布置形式最為有效。

槽內熱管直接嵌入定子槽內與繞組緊密接觸，尤為適合發熱集中于定子繞組的直驅式高轉矩密度推進電機。哈爾濱工業大學、清華大學、諾丁漢大學和海軍工程大學均對電推進飛機用永磁電機的槽內熱管結合散熱翅片風冷方案進行了系統研究。諾丁漢大學的研究成果表明，該方法可將電機持續運行電流密度由7.9 A/mm2顯著提升至14.7 A/mm2。南京理工大學對比分析了35 kW軸向磁場YASA永磁電機在三種不同風冷方案下的冷卻效果——傳統風冷、附加銅管風冷和槽內熱管風冷——電機最高溫度分別為220.9℃、181.4℃和149.9℃，充分證明了熱管冷卻在降低電機溫度方面的顯著優越性。然而，槽內熱管在顯著提升繞組冷卻效果的同時，也占用了寶貴的槽內有效面積，降低了槽滿率，且槽內漏磁場會在金屬熱管管壁中感應產生額外的渦流損耗，導致電機總體效率下降。因此，在實際工程應用中，應全面權衡熱管在冷卻性能提升與潛在電磁性能折損之間的得失關系。為了在實現高效冷卻的同時最小化熱管對電磁性能的不利影響，南京航空航天大學與南京師范大學聯合提出了端部熱管冷卻方案，將熱管貼合布置于集中繞組端部的外表面，尤其適用于軸長較短的扁平式高轉矩密度永磁推進電機。

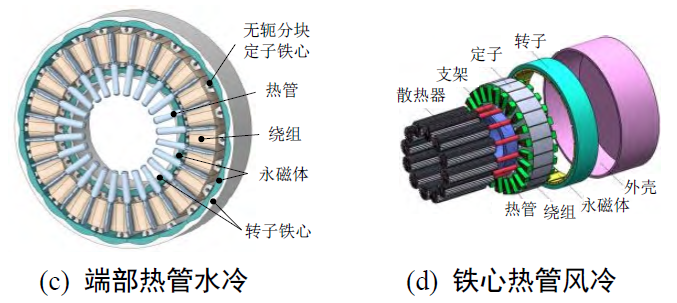

鐵心熱管一般沿軸向布置于定子鐵心軛部，在增強定子整體冷卻效果的同時避免了占用寶貴的槽內面積和主要磁通路徑。哈爾濱工業大學和沈陽工業大學分別對鐵心熱管結合風冷的方案進行了研究，結果一致表明該方法對定子鐵心的冷卻效果極其顯著，但對繞組部分的冷卻則相對有限。為進一步優化溫度分布均勻性，可將鐵心熱管與槽內熱管組合使用形成復合熱管冷卻系統。南京師范大學設計的110 kW永磁電機即采用鐵心熱管與槽內熱管水冷相結合的雙路徑方案，在不顯著影響電磁性能的前提下實現了更加均勻的溫度分布和更低的整體溫升，電機電流密度達到15 A/mm2。

超薄平板熱管是近年來發展迅速的一種新型熱管技術。與常規圓柱形熱管相比，超薄平板熱管的厚度可低至0.4~1.0 mm，在保持與傳統熱管相似的高等效熱導率的同時實現了極致的空間利用率，能夠滿足航空推進電機在尺寸、重量和集成度方面極為嚴苛的約束要求。湖南大學的研究將超薄平板熱管布置于定子槽底，使其與繞組和定子鐵心同時直接接觸，實驗結果表明該方案可使定子熱點溫度降低超過14℃，電機功率密度提高約10%。均溫板是另一種特殊形式的熱管技術，雖然在物理原理上與傳統熱管一脈相承，但在幾何構型和功能定位上存在顯著區別：傳統熱管通常呈圓柱狀或扁管狀，具備明確的蒸發端和冷凝端空間分工，熱流主要沿管軸方向進行一維定向傳輸；均溫板則為扁平二維板狀結構，能夠在平面內實現高效的二維橫向熱擴散，使局部高熱流密度區域的熱量迅速擴散至整個板面，更契合大面積發熱組件的均溫化應用需求。

6.3 蒸發冷卻技術

蒸發冷卻技術利用低沸點、高絕緣性的專用工質在熱源表面沸騰蒸發時吸收的大量汽化潛熱實現高效冷卻，并借助周圍氣流或風扇系統將產生的蒸汽攜帶的熱量排放至外部環境。威斯康星大學和哈爾濱工業大學均對電機浸沒式蒸發冷卻技術開展了深入研究。其基本方案是將電機定子部件直接浸入去離子水、Novec 7000等絕緣冷卻液體中，電機運行產生的熱量驅動液體發生相變轉化為蒸汽，蒸汽在冷凝器表面冷凝后回流至液池中循環使用。威斯康星大學的實驗結果令人矚目——該方法可使電機在高達40 A/mm2的極限電流密度下保持熱安全運行，且繞組平均溫度始終維持在110℃以下的合理范圍內。

相比傳統風冷與液冷方式，蒸發冷卻的單位面積傳熱能力實現了數量級式的提升，已在大型汽輪發電機、風力發電機等兆瓦級電工裝備中獲得了廣泛的成熟應用，展現出在高功率密度和高瞬時熱負荷航空電推進電機中的巨大應用潛力。然而，蒸發冷卻技術在推進電機的航空工程應用中仍面臨著一系列不容忽視的挑戰：系統結構復雜度高，涉及工質充裝管理、系統壓力調控、密封可靠設計以及氣相-液相可靠分離等多個技術環節，設計與制造難度顯著高于常規冷卻系統；存在工質泄漏、系統腐蝕和蒸發器干燒等潛在故障風險，對密封性能和材料兼容性提出極為嚴格的要求；高度依賴外部氣流條件保障冷凝效率，飛行過程中氣流速度不足或環境濕度過高將抑制工質的蒸發速率并降低換熱效率。加之系統成本較高，該技術在航空推進系統中的實際應用推廣仍需在性能提升收益與系統復雜性、環境適應性和經濟性之間進行綜合權衡和審慎決策。

6.4 固液相變冷卻技術

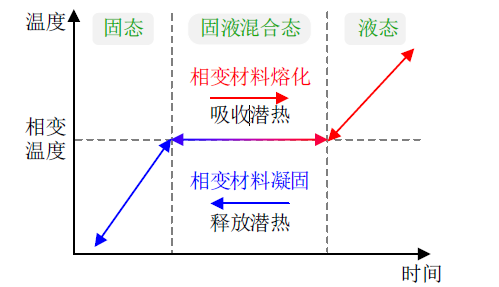

固液相變材料因其較高的熔化潛熱、較小的相態體積變化率和良好的可逆儲能特性，在電子設備熱管理和建筑節能等領域得到了廣泛應用。在相變過程中，系統溫度圍繞相變溫度保持相對恒定，而系統能量隨相變進程發生大幅變化。石蠟是最具代表性的固液相變材料，具有儲熱密度高、相變溫度范圍適宜、化學性質穩定無腐蝕、安全可靠且價格低廉等綜合優點。北京航空航天大學的研究將石蠟灌注在電機機殼內部的環形腔室中，實驗結果表明相變材料的引入可使電機短時過載運行時間延長約32.7%，峰值溫度降低約7.8℃。固液相變冷卻方法因其高潛熱特性，能夠有效延緩電機短時過載工況下的溫升速率，提升電機的過載運行能力和熱安全裕度，適合用于存在短期或間歇性過載工作需求的推進電機。

然而，固液相變冷卻技術在推進電機實際應用中仍面臨著若干技術缺陷與工程挑戰。熱響應速度慢是首要限制——相變材料在吸熱過程中需完成從固態晶相到液態非晶相的轉變，這一固液相界面推進過程相對緩慢，導致其在快速熱負荷變化下存在明顯的熱響應滯后，難以有效應對推進電機短時大功率運行時產生的瞬態熱沖擊。多數相變材料（以石蠟為典型代表）的本征熱導率較低，通常僅為0.2~0.3 W/(m·K)水平，嚴重限制了固液相變系統的整體傳熱效率，因此僅能作為推進電機過載能力的輔助提升手段，而難以有效降低穩態連續運行時的基溫。為滿足足夠熱吸收能力所需的相變材料質量和體積通常較大，附加重量相當可觀，不利于高功率/轉矩密度推進電機對極致輕量化和緊湊結構的嚴苛要求。此外，相變過程本身存在過冷效應、相分離等不穩定現象，實際變工況下難以實現理想的恒溫吸/放熱過程，對系統設計和熱控策略提出了更高要求。部分相變材料在長時間循環使用后可能逐漸出現性能衰退，表現為相變溫度漂移、有效潛熱降低、材料泄漏或成分分層等退化現象，將影響系統的長期運行穩定性和全壽命周期可靠性。

七、推進電機新型冷卻熱管理技術發展趨勢展望

隨著航空電推進技術向更高功率等級和更復雜系統架構的持續發展，推進電機冷卻系統正朝著精細化與集成化的方向加速演進。新材料、新工藝和新架構的不斷涌現，為推進電機熱管理技術的創新發展注入了強大動力。

7.1 推進電機新型冷卻技術

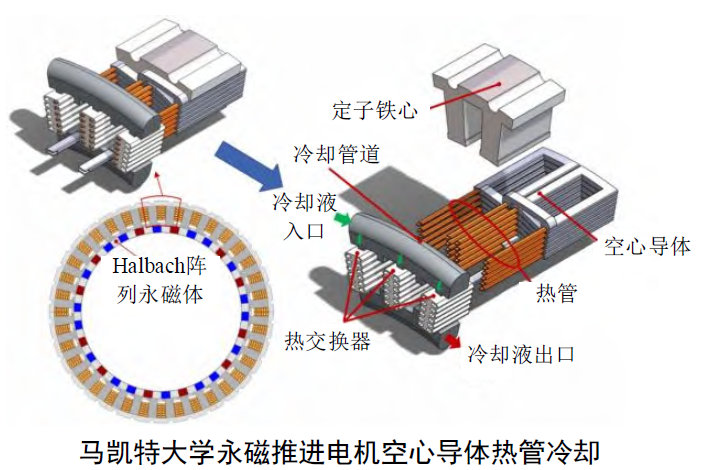

空心導體冷卻技術通過在導體內部直接流通冷卻液，將冷卻介質輸送至發熱最為集中的導體核心區域，實現對繞組的最直接、最高效散熱。這一技術方案可大幅突破傳統外部冷卻方式下熱量需穿過絕緣層和導體間隙才能到達冷卻界面的熱阻限制，從而支撐電機電負荷的進一步提升。謝菲爾德大學研制的62.7 kW永磁電機采用空心導體油冷結合機殼液冷的復合方案，在僅6.7 L/min空心導體油冷流量下的繞組平均溫度相比12 L/min機殼液冷方案降低了約30℃。威斯康星大學設計的1 MW高速永磁推進電機對空心導體油冷方法進行了深入評估，結果表明該方法具有優異的冷卻性能，但由于空心導體改變了導體截面的電流分布特性，會導致顯著的交流銅損增加。馬凱特大學進一步提出了空心導體與熱管冷卻相結合的新型方案：其250 kW永磁推進電機采用AlSi10Mg增材制造空心導體，熱管吸熱端嵌套于空心導體內部，冷凝端置于熱交換器內由水-乙二醇冷卻液帶走熱量，最終實現13.9 A/mm2的電流密度。然而，工藝制造難度大、繞組附加交流損耗高、冷卻液泄漏風險難以完全規避等因素，是目前制約空心導體冷卻技術在航空推進電機中規?；瘧?yīng)用的主要障礙。

微通道冷卻技術通過在毫米級乃至微米級的微小通道內流通冷卻介質，在極為有限的安裝空間內實現散熱面積的顯著增加和熱交換效率的階躍式提升，高度契合航空推進電機對結構緊湊性和極致輕量化的嚴苛要求。普渡大學將增材制造微通道冷卻結構嵌入分段定子線圈內部，以R1233zd(E)為工質實現兩相冷卻，實驗結果顯示峰值電流密度可達30.4 A/mm2，相比參考冷卻方案繞組溫度降低約75℃，最大持續運行電流近乎翻倍。隨著增材制造和高精度復合加工等先進制造技術的持續突破，微通道冷卻有望在航空推進電機領域獲得廣泛應用。此外，微通道冷卻技術展現出極強的技術兼容性，可與其他冷卻技術如熱管、相變材料等協同使用，構建集高效傳熱、儲熱和均熱能力于一體的復合冷卻系統。

低溫燃料冷卻技術代表了大型電推進飛機熱管理的一個重要發展方向。液氫憑借其極高的能量密度、真正的零碳排放、極強的低溫冷卻能力以及可由可再生能源制備的可持續性優勢，近年來受到全球范圍內的廣泛關注和系統研究，被視為未來中大型電推進飛機發展的關鍵使能技術。在氫動力飛機中，液氫可以同時承擔推進能源供應和電機/電纜低溫冷卻的雙重功能，從而減少冗余設備并大幅提升系統集成度和總體效率。NASA的CHEETA項目聯合伊利諾伊大學正在研發2.5 MW全超導電推進系統，利用液氫同時作為燃料電池燃料和超導電機冷卻劑，目標比功率超過25 kW/kg，效率高達99.9%。空客與東芝已啟動聯合研究，探索將機載液氫超低溫冷能用于超導電機的冷卻，利用液氫-253℃的儲存溫度取消單獨的大型制冷裝置，可顯著提升系統總體效率。Hinetics公司同步推進的CRUISE-motor項目則瞄準10 MW級部分超導電推進系統，目標比功率高達40 kW/kg、效率99.4%，并創新性地集成了低溫制冷器實現轉子冷卻。Fraunhofer研究所在AMBER項目中開發的750 kW級推進電機采用矩形發卡繞組結合直接油噴冷卻方案，功率密度達到約8 kW/kg，代表了常導推進電機在當前技術水平下的先進成果。我國工信部、科技部等四部門于2023年發布的《綠色航空制造業發展綱要（2023-2035年）》中亦明確指出要積極布局氫能航空關鍵技術研發，為低溫燃料冷卻技術的長遠發展提供了明確的政策導向。

相比之下，液氮雖然成本低、安全性較高，但其沸點約為77 K，冷卻能力較液氫明顯偏弱，主要適用于常導推進電機的低溫冷卻散熱，在超導電機的超低溫需求面前適用性有限。液氦雖然擁有約4.2 K的極低沸點，能夠滿足低溫超導材料最嚴苛的冷卻需求，但其高昂的成本和極為困難的儲存運輸條件嚴重限制了在民用航空領域的大規模應用前景。在未來航空業向氫能源轉型的宏大趨勢下，隨著液氫航空推進技術的逐步成熟，低溫燃料冷卻技術有望成為中大型航空電推進系統的主流熱管理解決方案之一。

7.2 推進電機與逆變器集成化冷卻

推進系統由推進電機及其驅動逆變器以及推進裝置（螺旋槳或涵道風扇）構成。隨著寬禁帶功率半導體器件（尤其是碳化硅SiC器件）和先進封裝技術的快速發展，電機與逆變器的一體化、集成化設計已成為航空電推進系統的重要發展趨勢。通過集成化冷卻設計使電機與逆變器共用一套冷卻系統，可以大幅簡化整體冷卻架構、減少管路和接頭數量、降低系統總重量并提高系統功率密度。但推進電機與逆變器的集成化設計也將導致系統熱點分布更加集中——電機繞組損耗和逆變器開關損耗、導通損耗在有限的集成空間內高度聚集——對一體化熱管理提出了更加嚴苛的要求。

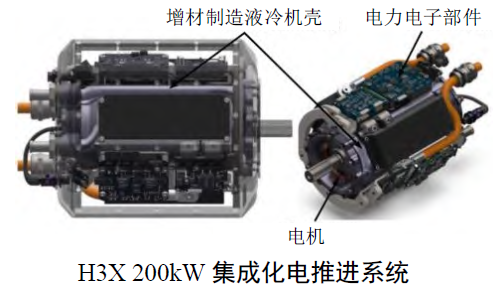

在航空電推進領域，推進電機及逆變器的集成化冷卻已獲得初步的工程應用驗證。MAGicALL公司研發的電推進系統采用電機與逆變器集成化冷卻架構，冷卻介質在總成外殼內部的閉合回路中循環流動，實現對電機、逆變器及減速器的一體化協同冷卻。H3X公司研發的200 kW集成化電推進系統將逆變器徑向集成安裝于電機機殼表面，液冷機殼采用增材制造工藝一體成型，其內部冷卻管道可同時對電機定子和逆變器功率模塊進行冷卻。馬凱特大學研制的250 kW永磁推進電機集成化冷卻架構中，逆變器集成于電機端面，二者共用冷卻流道和熱管系統——其中逆變器熱管在起到高效冷卻作用的同時還兼具結構固定安裝功能，最終確保逆變器運行溫度始終不超過95.2℃。威斯康星大學研制的1 MW永磁推進電機將逆變器徑向集成安裝于定子表面的液冷板上，利用液冷板同時對電機定子和逆變器進行高效散熱。麻省理工學院的1 MW永磁推進電機則將逆變器同軸安裝于電機端面外部，二者共用集成化壓縮機吸氣驅動的風冷系統，實現了推進電機與逆變器在熱管理層面的深度一體化。

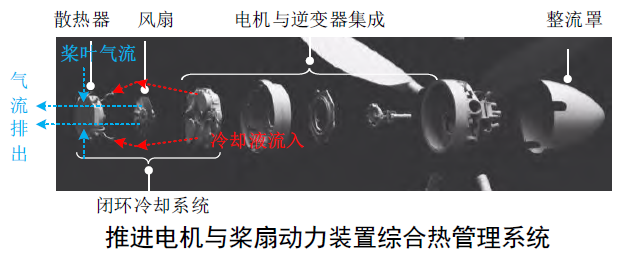

7.3 推進電機與槳扇動力裝置綜合熱管理

推進電機直接驅動螺旋槳或涵道風扇等推進裝置，其冷卻系統的設計應緊密結合推進裝置的氣動特性和結構特征進行一體化協同優化。槳葉氣流風冷系統憑借其與推進功能的天然耦合關系，不但能夠提供有效的冷卻效果，還可避免引入額外的冷卻風道或風扇部件，具有系統架構簡潔、結構集成度高的突出特點，尤其適合具備多個分散推進裝置的分布式電推進系統。

在槳葉氣流風冷系統中，電機相對于槳葉的空間布置方式對冷卻效率、電機性能乃至飛行器整機性能均產生顯著影響。常見的兩種基本配置方式分別為前置電機和后置電機。前置電機配置具有顯著的冷卻優勢：電機直接暴露在未經槳葉擾動的自由來流中，冷卻空氣溫度更低、流場更加均勻穩定，且不存在槳葉葉片對電機冷卻通道的遮擋效應，冷卻氣流能夠更加充分地流經電機繞組表面以提升散熱效率。此外，前置配置確保了槳葉與尾翼之間的安全間距，降低了潛在的結構干涉風險，且槳葉更易于維護檢修。而后置電機配置則在氣動效率方面更具優勢：槳葉前方氣流未受電機及支撐結構的干擾，使得螺旋槳或風扇能夠在更理想的均勻流場和更低的進氣溫度條件下工作，從而獲得更高的推力效率和更低的噪聲水平。此外，后置結構有利于推力的直接傳遞、軸承布置更為簡潔緊湊，并能更好地適應電機熱膨脹產生的軸向位移。然而，后置電機位于風扇下游的高擾動、高速?gòu)?fù)雜氣流環境中，冷卻氣流的有效獲取受到限制，且流場極不穩定，導致電機冷卻效率相對較低。因此，在航空推進系統的總體設計中，應綜合權衡冷卻需求、氣動性能與結構布置三方面的要求，選擇最適宜的電機安裝方式和槳葉氣流冷卻方法，以達到最佳的集成化冷卻效果。

對于結合槳扇氣流的冷卻方式，需特別關注復雜飛行工況下不同氣流條件對推進電機全工況散熱性能的影響規律。氣流冷卻性能在高空飛行環境中受到飛行高度與速度的顯著影響：隨著飛行高度的升高，空氣密度和大氣壓力逐漸降低，導致單位體積空氣所攜帶的有效熱容顯著減小，不利于冷卻氣流的獲取和對流換熱效率的維持；然而，高空環境溫度隨高度增加而降低，又可在一定程度上提升冷源溫度差、改善冷卻效果。飛行速度的提升通常伴隨來流動壓的增加，有助于提高冷卻氣流速度并增強強制對流換熱效果，但同時可能引發壓縮加熱效應與尾跡擾動等不利因素——這一影響在后置電機配置中更為顯著。

在推進電機系統與槳扇動力裝置的綜合熱管理工程實踐方面，已有若干代表性的研究與應用案例。Archer公司研發的Midnight eVTOL飛行器采用了電機、逆變器和減速器與槳扇氣流高度集成的冷卻結構：系統利用螺旋槳旋轉產生的高速氣流協同飛行時的自然對流，通過電機和逆變器外殼上的高效散熱翅片實現強制對流冷卻；同時，系統還配備獨立的油冷回路，冷卻油在電機內部通道中循環流動，兼具潤滑與冷卻雙重功能。Joby公司研發的eVTOL飛行器推進系統中，液冷泵驅動冷卻液在電機定子和逆變器冷卻板之間循環流動，熱量通過冷卻液高效傳遞并最終匯集至散熱器：巡航工況下散熱器依靠風扇氣流實現強制對流冷卻；在懸停或垂直起降等高功率高熱負荷工況下，推進系統組件隨傾轉機構旋轉，使散熱器充分暴露于螺旋槳槳葉產生的高速氣流中，槳葉氣流與風扇氣流協同作用，實現了熱管理與飛行狀態的最優動態匹配。

此外，航空電推進系統中除推進電機外還包括電池系統、電力電子變換器、燃料電池（如配備）等多種熱源，若對各部件的熱管理問題采取獨立處理的方式，將面臨冷卻系統總體架構復雜笨重且可靠性不足的重大挑戰。因此，必須充分認識推進電機與其他電推進系統部件之間緊密的功率耦合和熱耦合特性，從飛行器整體和系統級協同的視角進行綜合熱管理設計與優化，最大限度地減小冷卻系統的附加重量，并從全機能量管理的高度優化能量利用效率。
