目前，全球主流電動車充電接口分為五大標準體系：基于 GB/T 20234 的中國國標、基于 SAE J1772 的北美 CCS1、基于 IEC 62196 Type 2 的歐洲 CCS2、日本主導的 CHAdeMO，以及特斯拉開放的 NACS 標準。其中，歐洲 CCS2 是全球覆蓋最廣的標準，遍及歐洲全境、澳大利亞、新西蘭、中東、南非及韓國、印度、新加坡、泰國等多數亞洲國家。北美市場如美國、加拿大、墨西哥等則使用CCS1、NACS作為充電標準。

在符合CCS1、CCS2、NACS充電標準的典型電動車充電網絡拓?fù)渲?，EVCC（Electric Vehicle Communication Controller）是車樁交互的核心中樞，承擔著協議轉換、充電參數協商、安全防護等關鍵職責。EVCC通常與車內其他控制器如BMS 通過CAN通信進行交互。由此，EVCC對其CAN通信故障的應對能力顯得尤為重要，直接影響到車主的充電體驗。

在實車充放電環境中，EVCC工作環境復雜，面臨車載電磁干擾、線束老化、端子松動等場景，極易導致CAN總線出現短路、斷路、信號失真等故障，輕則造成充電中斷，重則引發安全隱患。而在實車的測試環境下，會存在故障場景不容易觸發、不便于自動化測試等問題，因此，此類故障注入測試更適合于在HiL中進行。

基于VT系統的EVCC HiL測試

在典型的包含EVCC的網絡拓?fù)渲?，EVCC承擔著協議轉換的功能，即將EVCC與SECC之間的歐標充電協議ISO 15118轉換成國標GB/T 27930充電協議并與BMS交互。

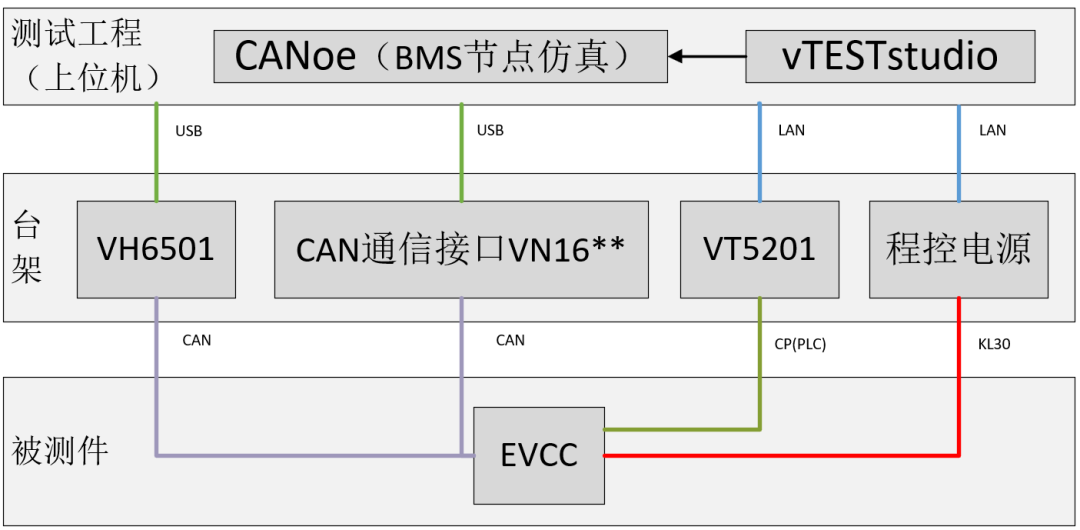

通過使用Vector的智能充電板卡VT5201、VN16系列及CANoe軟件，即可實現對于EVCC的閉環測試，詳情回顧《會充電的CANoe - 歐標充電控制器EVCC HIL測試系統》，但對于EVCC的CAN通信的故障測試還不夠全面。

VH6501：助力EVCC CAN通信故障測試

Vector VH6501 是一款靈活且緊湊的CAN/CAN FD總線干擾儀，是專用于CAN/CAN FD網絡故障注入測試的設備，廣泛使用在ECU的CAN/CAN FD網絡物理層、數據鏈路層的自動化測試中。VH6501支持?jǐn)?shù)字干擾、模擬干擾，支持自定義對任意顯性或隱性序列實現干擾，也支持實現CAN線對地或?qū)?a target="_blank">電源短路以及CAN線高低之間的短路或者改變兩者之間的電容值來進行干擾。

VH6501通過CAPL腳本進行控制，與CANoe進行無縫集成，快速適配到基于VT/VIO的EVCC HiL測試系統中。通過靈活的配置，VH6501可輕松實現特定比特位翻轉、丟幀、總線過載、非法ID、BusOff等異常注入，可實現對EVCC CAN總線的全方位的CAN通信故障注入測試，從而提升產品可靠性，高效推進EVCC量產落地。

舉例：針對特定充電階段進行通信故障測試

A

測試場景

電動車直流充電過程中，在充電啟動時，通常處于恒流充電階段，充電樁輸出恒定大電流，充電功率處于峰值狀態。這些瞬變電流會通過傳導和輻射兩種方式形成電磁干擾，串?dāng)_到CAN 總線上，導致 CAN通信異常、出現錯誤幀，甚至引發通信中斷。

B

測試方法

在EVCC HiL測試系統中，CANoe包含了Option Smart Charging，提供了豐富的API接口，包含歐標樁端的充電模型接口，國標車端的充電模型接口。

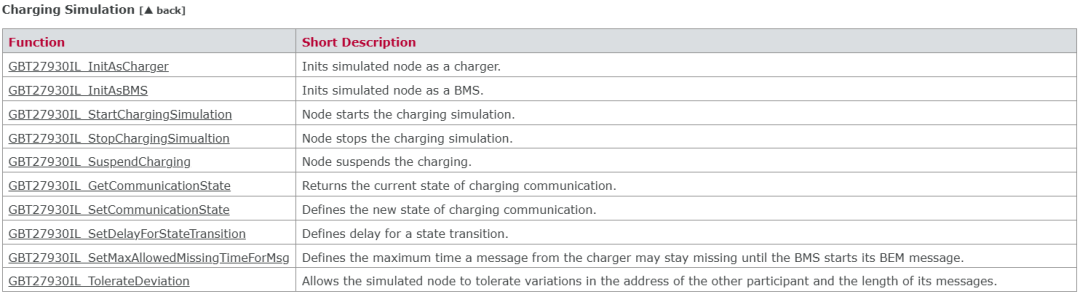

充電模型流程控制API如下：

在HiL測試中，可以使用GBT27930IL_GetCommunicationState( )函數獲取當前充電流程所處的階段，如充電握手階段、充電參數配置階段、充電階段，進而使用VH6501對目標充電階段進行CAN通信干擾，如丟幀、BusOff等故障注入，判斷EVCC是否能夠做出正確的響應。

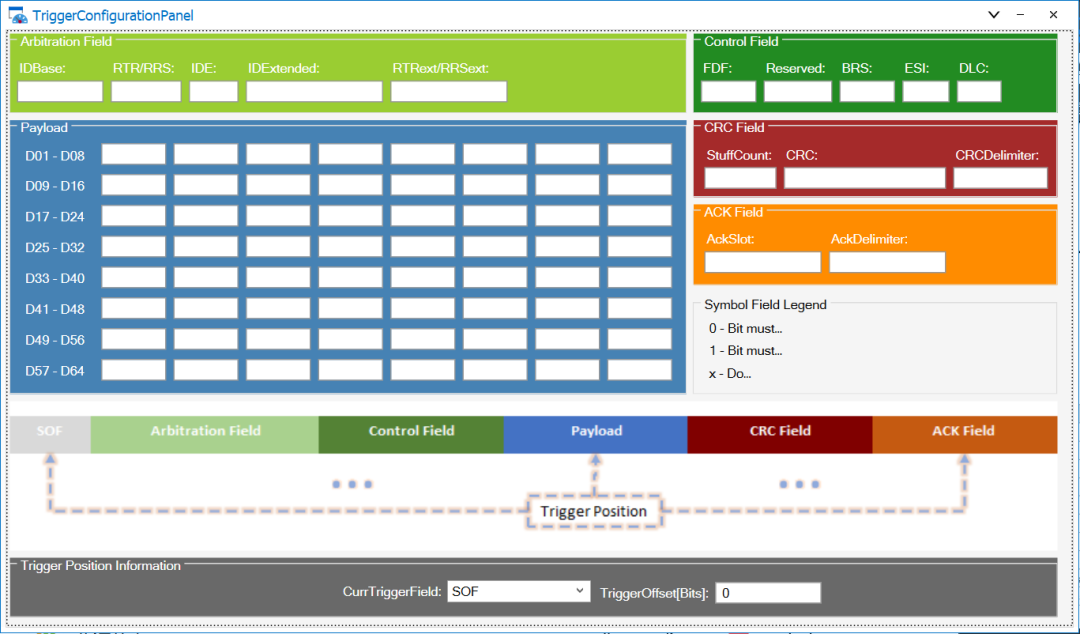

針對特定ID進行干擾的配置界面：

總結：借助VH6501，解鎖EVCC測試高效新模式

EVCC作為新能源汽車充電安全的核心部件，其CAN通信的可靠性至關重要?；赩H6501全面的CAN通信故障注入能力、可以針對EVCC CAN通信HiL測試提供一站式解決方案，助力企業降低研發成本、提升產品質量，快速響應市場需求。

北匯信息聚焦汽車電子測試領域，提供全域全鏈的汽車電子測試解決方案。業務貫穿從vECU，到BMS、MCU等單零部件測試，再到動力域系統級聯調、動力域+底盤域跨域集成驗證，最終延伸至整車級能量流測試、熱管理測試。憑借從單部件到系統的一站式測試能力，為新能源汽車電子測試提供全面可靠的技術支撐，助力客戶高效實現產品落地與品質保障。
