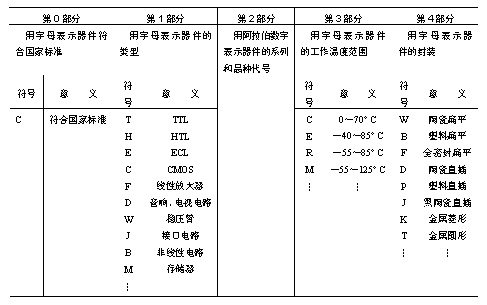

半導體集成電路的型號由5部分組成，各部分的符號及意義見附表1-16?！?
|
(國家標準GB3430-82) 1．型號的組成
2．示例 (1)肖特基TTL雙4輸入與非門
(2) CMOS8選一數據選擇器 (3) 通用型運算放大器
附加說明:1.本標準由全國集成電路標準化技術委員會提出(即國標型號)。 2.T000及C000系列為電子工業部提出的標準(即部標型號)?，F(xiàn) 較通用國標。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 二、國產 TTL產品系列及國外TTL電路型號含義
1．國產TTL產品系列 TTL集成電路是數字集成電路中的主要品種之一，產量和應用面均名列前茅。目前國內各生產廠大都參照美國Texas(德克薩斯)公司生產的SN54/74系列產品作為TTL電路的通用系列品種。SN54/74系列各品種的主要特性如附表V-1所示。 (1) T000系列 這是參考Texas的SN74系列標準，結合我國實際情況而設計的產品。其中有些品種(如與或非門、JK觸發器及十進制計數器等)的引腳排列與SN74系列不一致，因此二者不能完全互換。該產品由于工藝關系，通用性較差，目前已不再發展。 (2) T1000系列 T1000系列是中速TTL系列，也稱STD-TTL（標準TTL）系列。該系列品種的電路結構 性能指標及引腳排列等都是仿照SN54/74系列的，因此可以和SN54/74相應集成電路直接互換使用。例如8輸入端單與非門T1030與SN7430相，兩者可互換。T-1000系列產品的tpd為10ns左右,噪聲容限不高,一般適用與對速度和抗干擾要求不高的電子設備中。 (3) T2000高速系列 T2000為仿SN54/74H系列(可直接互換)。這個系列實際是STD-TTL的改進版，主要采用了淺飽和電路結構，使得工作速度提高。它的平均延遲時間約為6ns，但功耗上升為23mW，所以它的優值比T1000系列反而大了些。國內目前T2000系列的品種較少。 (4) T3000基高速系列 該系列采用了肖特基抗飽和電路結構，速度比T2000系列提高一倍，tp d為3ns，主要適用于需要高速工作的整機。T3000系列與SN54S/74S系列相仿，兩者對應產品可直接互換。如T3175四D觸發器與SN74S175對應；SN74S86四異或門與T3086相當，等等。 (5) T4000低功耗肖特基系列 這是仿SN54LS/74S系列的產品，特點是低功耗，Pd小于2mW，僅為T1000系列的1/5。由于功耗低，速度又略高于T1000系列，是TTL電路中FM最優的品種，很有發展前途。國內外許多廠家都把該系列作為TTL電路的主要產品系列，品種和數量均很多。今后一段時期內，在TTL電路的應用中，T4000系列產品將占明顯優勢。
附表 V-1SN54/74系列各品種主要特性參數
SN54為軍用系列，SN74為民用系列。SN54的工作溫度范圍為-55℃ ~ +125℃，供電電壓偏差范圍VCC=5+10%V；SN-74則分別為 0℃ ~ +70℃ 和 5+5%V，其余參數兩者基本相同。 2．國外主要TTL集成電路型號的組成及含義 (1) 示例：SN74LS195J ①②③④⑤ (2) 說明: ①表示美國德克薩斯公司(TEXAS)標準電路。 ②表示工作溫度范圍. 54: -55 ~ +125℃; 74: 0~ +70℃ ③表示系列 ALS: 先進的低功耗肖特基系列； AS: 先進的肖特基系列； (空白)標準系列 ； H: 高速系列； L: 低功耗系列； LS: 低功耗肖特基系列； S: 肖特基系列。 ④表示品種代號。 ⑤表示封裝形式。 J: 陶瓷雙列直插； T: 金屬扁平； W: 陶瓷扁平。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 三、國產CMOS產品系列及國外CMOS型號命名法
1．CMOS電路的特點及國產產品系列 CMOS電路的主要特點是微功耗和高抗干擾性。其中Pd要比標準TTL電路小3個數量級，是PMOS電路的五百分之一，僅為10uW左右，噪聲容限可達電源電壓的45% ，CMOS電路還具有電源電壓和工作溫度范圍寬(分別達3 ~ 18V和-55℃ ~ +125℃) 、輸入阻抗高(大于108?)、輸出幅度大(輸出高、低電平分別接近于電源正、負端電壓) 、驅動能力強(1mA左右)及溫升低等優點。 普通CMOS電路在速度上還遠不能與TTL電路相比，因而在中、高速領域內的應用受到很大限制。但是國內外在80年代相繼開發成功的HCMOS(高速CMOS)電路卻打破了這種局面，HCMOS電路不僅在速度上達到了與標準TTL電路相同的水平(tp d=8 ~10ns)，同時保持了普通CMOS電路所具有的微功耗、高抗干擾和高輸入阻抗等優點。它的輸出驅動(電流)能力明顯強于普通CMOS，與LSTTL(即T4000系列產品)相當，還能在低電源電壓(2V)下工作，因此大有取代STD-TTL和LSTTL等之勢。但能否完全取代所有的TTL電路則很難說.因為TTL也在不斷發展中，目前已有功耗更低(在高頻下甚至有比HCMOS更小的) 、速度更快的ASTTL(先進肖特基TTL) 、ALSTTL(先進低功耗肖特基TTL)和FTTL(高速TTL)電路問世。 國內CMOS電路的產品很多。前些年生產的部標COOO系列共有一百多個品種。按電源電壓范圍不同再分為三個子系列，即3 ~18V、7 ~15V、8 ~12V系列。COOO系列產品的功能和管腳與國際系列產品不完全相同，互換性差，現已不發展。近幾年大力發展和生產的國標CC4000(或部標C4000)系列產品是參照美國RCA公司的CC4000系列和MOTO公司的MC14000系列標準設計的，參數指標完全達到國際通用標準，品種也已基本配齊。 2．國外主要CMOS集成電路型號命名方法 (1)型號一覽表
(2)說明： ①上述各公司的COMS集成電路產品皆分別采用上表中所列出的相應型號，其中首部字母和數字代表該公司某一確定系列的CMOS集成電路產品(如CC4 X X X表示RCA公司“4 X X X”系列的CMOS集成電路產品)；型號的尾部數字(表示以 X X、 X X X 、X X X X 表示的數字)表示該系列的具體品種(如CC4001代表該系列的四2輸入端或非門)。 ②表中列出的各公司的“4 X X X”系列產品(如美國仙童公司的F4 X X X、日本東芝公司的TP4 X X X、美國莫托洛拉公司的MC14 X X X 等)只要尾部數字相同的均可直接換用。 ③MC145×××為美國莫托洛拉公司另行設計、研制的產品。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| III部分常用數字集成電路引腳排列圖
四2輸入與非門六反向器 74LS0074LS04
三3輸入與非門雙4輸入與非門 74LS1074LS20
4線至7段譯碼器/驅動器4路2-3-3-2輸入與非門 74LS4874LS54
雙上升沿D觸發器4位D型鎖存器 74LS7474LS75
雙下降沿JK觸發器四2輸入異或門 74LS7674LS86
十進制計數器4位二進制計數器 74LS9074LS93
3線—8線譯碼器雙4選1數據選擇器 74LS13874LS153
十進制同步計數器（異步清除）4位二進制同步計數器（異步清除） 74LS16074LS161
4位二進制超前進位全加器 74LS283
四2輸入與非門雙4輸入與非門 CC4011CC4012
四R－S鎖存器（3S）六反相器 CC4043CC4069
四2輸入與門雙定時器 CC4081CC7556
定時器 CC7555 注：CMOS電路（CC*）引腳排列圖中的VDD和VSS等同于TTL電路（74LS*）引腳排列圖中的VCC和GND。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 一磷砷化鎵發光二極管（LED）
1．附錄IV – 1BT201~BT301 參數表
2．發光二極管使用說明
1．附錄IV – 2BT201~BT202 參數表
2．管腳排列及筆畫顯示圖
附錄IV – 1管腳排列及筆劃顯示 3．使用說明
R=（VDD-VDF）/I SEG 式中:VDD為電源電壓，對0共陰數碼管而言則是譯碼器輸出高電平VOX；VDF是LEN的正向壓降，約為2V；I SEG為每個筆劃LEN的電流，I SEG≈5~10mA。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 一、電阻器的主要特性指標
1．額定功率 共分19個等級，其中，常用的有下列幾種：
2．容許誤差等級和標稱阻值
任何固定式電阻器的標稱值應符合表列數值或表列數值乘以10n，其中n為正數或負整數。 電阻器的阻值和誤差，一般用數字標印在電阻
器上，但體積很小的和一些和成電阻器，其阻值和 誤差常以色環來標志，如附圖v-1所示?？拷欢?/P> 畫有四道色環；第1，2 色環分別表示第一,第二 兩位數字；第三色環表示再乘以10的方次，第四 色環表示阻值的容許誤差。只有三個色環的表示阻 值誤差為±20% 。例如，對①②③④號色環為 綠，黑，橙，金的色環電阻，其阻值為50×103Ω±5%。 下表列出了色環所代表的數字大?。?/P>
電阻器的主要特性：
二、電容器的主要特性指標
常用固定式電容器的直流工作電壓系列為（單位為伏）： 6.3，10，16，25，62，40，50，63，100，160，250，400…. 其中，32和50系列只限于電解電容器用。
按容許誤差，電容器分為常見的七個等級：
固定電容器的標稱容量系列如下表所示：
固定電容器的標稱容量系列（續）
下表列出了常用電容器的幾項主要特性：
|
