在此根據長期使用IGBT的經驗并參考有關文獻對 IGBT驅動的電壓和功率做了一些總結，希望對廣大網友能夠提供幫助。

　　igbt驅動工作原理

　　驅動器功率不足或選擇錯誤可能會直接導致 IGBT 和驅動器損壞。以下總結了一些關于IGBT驅動器輸出性能的計算方法以供選型時參考。

　　igbt驅動電路是驅動igbt模塊以能讓其正常工作，并同時對其進行保護的電路。

　　絕緣柵雙極型晶體管（IGBT）在今天的電力電子領域中已經得到廣泛的應用，在實際使用中除IGBT自身外，IGBT 驅動器的作用對整個換流系統來說同樣至關重要。驅動器的選擇及輸出功率的計算決定了換流系統的可靠性。因此，在IGBT數據手冊中給出的電容Cies值在實際應用中僅僅只能作為一個參考值使用。

　　IGBT的開關特性主要取決于IGBT的門極電荷及內部和外部的電阻

　　igbt驅動電壓要求

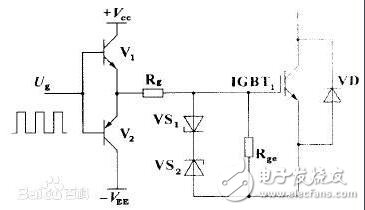

　　因 IGBT 柵極 - 發射極阻抗大，故可使用 MOSFET 驅動技術進行驅動，但 IGBT 的輸入電容較 MOSFET 大，所以 IGBT 的驅動偏壓應比 MOSFET 驅動所需偏壓強。圖 1 是一個典型的例子。在 +20 ℃情況下，實測 60 A ， 1200 V 以下的 IGBT 開通電壓閥值為 5 ～ 6 V ，在實際使用時，為獲得最小導通壓降，應選取 Ugc ≥ （1.5 ～ 3）Uge（th） ，當 Uge 增加時，導通時集射電壓 Uce 將減小，開通損耗隨之減小，但在負載短路過程中 Uge 增加，集電極電流 Ic 也將隨之增加，使得 IGBT 能承受短路損壞的脈寬變窄，因此 Ugc 的選擇不應太大，這足以使 IGBT 完全飽和，同時也限制了短路電流及其所帶來的應力 （ 在具有短路工作過程的設備中，如在電機中使用 IGBT 時， +Uge 在滿足要求的情況下盡量選取最小值，以提高其耐短路能力 ） 。

　　igbt驅動對電源的要求

　　對于全橋或半橋電路來說，上下管的驅動電源要相互隔離，由于 IGBT 是電壓控制器件，所需要的驅動功率很小，主要是對其內部幾百至幾千皮法的輸入電容的充放電，要求能提供較大的瞬時電流，要使 IGBT 迅速關斷，應盡量減小電源的內阻，并且為防止 IGBT 關斷時產生的 du/dt 誤使 IGBT 導通，應加上一個 -5 V 的關柵電壓，以確保其完全可靠的關斷 （ 過大的反向電壓會造成 IGBT 柵射反向擊穿，一般為 -2 ～ 10 V 之間 ） 。

　　igbt驅動對驅動波形的要求

　　從減小損耗角度講，門極驅動電壓脈沖的上升沿和下降沿要盡量陡峭，前沿很陡的門極電壓使 IGBT 快速開通，達到飽和的時間很短，因此可以降低開通損耗，同理，在 IGBT 關斷時，陡峭的下降沿可以縮短關斷時間，從而減小了關斷損耗，發熱量降低。但在實際使用中，過快的開通和關斷在大電感負載情況下反而是不利的。因為在這種情況下， IGBT 過快的開通與關斷將在電路中產生頻率很高、幅值很大、脈寬很窄的尖峰電壓 Ldi/dt ，并且這種尖峰很難被吸收掉。此電壓有可能會造成 IGBT 或其他元器件被過壓擊穿而損壞。所以在選擇驅動波形的上升和下降速度時，應根據電路中元件的耐壓能力及 du/dt 吸收電路性能綜合考慮。
