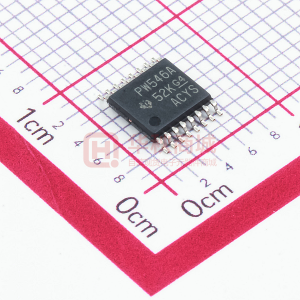

      TCA9546A 具有復位功能的 1.65–5.5V 4 通道 I2C 和 SMBus 開關

      數據：

      描述

      TCA9546A是一款通過I 2 C總線控制的四路雙向轉換開關。串行時鐘/串行數據（ SCL /SDA）上行對分散到四個下行對，或者通道。根據可編程控制寄存器的內容，可選擇任一單獨SCn /SDn通道或者通道組合。

      一個低電平有效（ RESET ）輸入使得TCA9546A能夠在其中一個下行I 2 C總線長時間處于低電平狀態時恢復。將 RESET 下拉為低電平會使I 2 C狀態機復位，并且使所有通道取消選中，這一功能與內部加電復位功能的作用一樣。

      開關上建有導通柵極，這樣VCC端子引腳便可用于限制TCA9546A傳遞的最大高壓。這允許在每個對上使用不同的總線電壓，這樣在不需要任何額外保護的情況下，1.8V，2.5V或者3.3V部件可以與5V部件通信。對于每個通道，外部上拉電阻器將總線電壓上拉至所需的電壓電平。所有I /O引腳為5.5V耐壓。

      特性

      • 4選1雙向轉換開關
      • 與I 2 C總線和系統管理總線（SMBus）兼容
      • 低電平有效復位輸入
      • 三個地址引腳，可在I 2 C總線上支持最多八個TCA9546A器件
      • 以任意組合通過I 2 C總線實現通道選擇
      • 加電時所有開關通道取消選擇
      • 低R ON 開關
      • 支持
        1.8V，2.5V，3.3V和5V總線間的電壓電平轉換
      • 加電時無毛刺脈沖
      • 支持熱插入
      • 低待機電流
      • 工作電源電壓范圍為1.65V至5.5V
      • 5.5V耐受輸入< /li>
      • 0至400kHz時鐘頻率
      • 鎖斷性能超過了100mA，符合JESD 78規范
      • 靜電放電（ESD）保護性能超過JESD 22規范要求
        • 4000V人體模型（A114-A）
        • 1500V充電器件模型（C101）

      應用范圍

      • 服務器
      • 路由器（電信交設備）
      • 工廠自動化
      • 具有I 2 C從地址沖突（例如，多個，完全一樣的溫度傳感器）的產品

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比 I2C 開關和多路復用器


      tpd max (ns)
      fSCLK (Max) (MHz)
      VCC (Min) (V)
      VCC (Max) (V)
      I2C Address
      Channel Width
      Simultaneously Active Channels
      Features
      Operating Temperature Range (C)
      Package Group
      Pin/Package
      TCA9546A TCA9543A TCA9544A TCA9545A TCA9548A
      1     1     1     1     1
      0.4     0.4     0.4     0.4     0.4
      1.65     1.65     1.65     1.65     1.65
      5.5     5.5     5.5     5.5     5.5
      1110 xxx     1110 0xx     1110 xxx     1110 0xx     1110 xxx
      4     2     4     4     8
      1 to 4     1 to 2     1 to 4     1 to 4     1 to 8
      5V Tolerant I/O
      Reset Input          		 5V Tolerant I/O
      Interrupt Output
      Reset Input          		 5V Tolerant I/O
      Interrupt Output          		 5V Tolerant I/O
      Interrupt Output
      Reset Input          		 5V Tolerant I/O
      Reset Input
      -40 to 85     -40 to 85     -40 to 85     -40 to 85     -40 to 85
      SOIC
      TSSOP          		 SOIC
      TSSOP          		 TSSOP     TSSOP     TSSOP
      VQFN
      16SOIC
      16TSSOP          		 14SOIC
      14TSSOP          		 20TSSOP     20TSSOP     24TSSOP
      24VQFN
